Modulos do receptor por fase  : modulo 6a.

Polyphase network (audio phase shift => receiver & transmitter)
Rede RC polifase de defasagem de áudio.

As redes RC de áudio para defasagem de sinais SSB ou CW são usadas há muito tempo, resolvemos montar um receptor e um excitador SSB usando estas redes.
Para isso fomos a pesquisa na internet.
Um dos maiores estudiosos destas redes é o W. J. (PIM) Niessen PA2PIM
O seu trabalho pode ser visto pela excelente planilha de excell feita por ele.

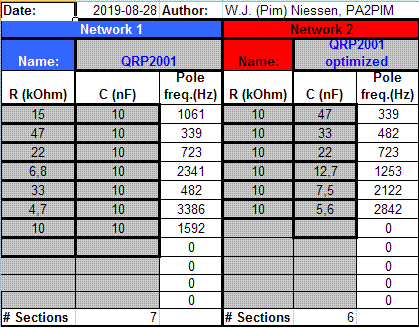

Nela aparecem valores de R e de C, de varios radioamadores, dá para ver e comparar o resultado de cada uma delas no gráfico é só modificar os valores como fiz aqui (celulas roxas eu usei a network 2 vermelha) :



Eu inseri dados de minha rede polifasica (network 2) alterando os resistores para 10k e os capacitores para valores que dispunha (onde 12,7nF =10nF serie 2,7nF e 7,5nF = 15nF serie 15nF) o resultado para uma rede de 6 elementos foi bom.
Voce pode inserir dados de outros colegas que estão nesta mesma planilha abaixo.
Para ver no gráfico o  resultado, após ter alterado os dados clique nesta célula da planilha (CALCULATE) :



Voce deve ativar as macros da planilha.

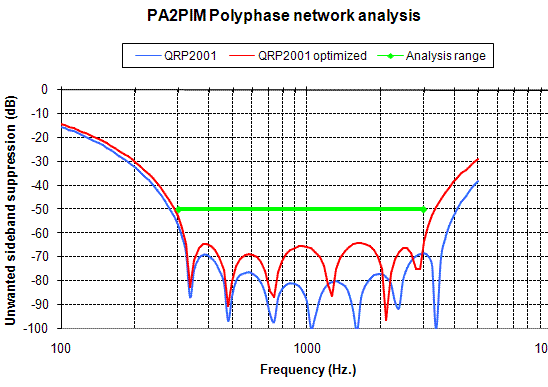

O gráfico gerado após o calculo pela macro (em vermelho os meus e em azul do PA2PIM network 1) :


Não está tão ruim comparado aos valores do autor em azul (que tem 7 elementos = quanto mais elementos melhor).

Partimos para a escolha dos capacitores, existem muitas formas de fazer isto, a mais prática é usar um LCmeter, outra forma seria montar um oscilador RC usando um NE555 e com a ajuda de um frequencímetro (com boa resolução) escolher os capacitores dentro da menor tolerancia (frequencia de oscilação) escolhida - eu usei 1% usando o LCmeter.

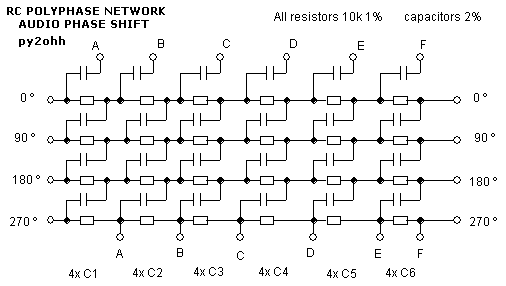

Esquema (6 elementos) :


Para construir uma com mais elementos é só continuar a série ...

A montagem pode ser feita de várias formas, eu já montei algumas redes. Veja as fotos de algumas que montei :

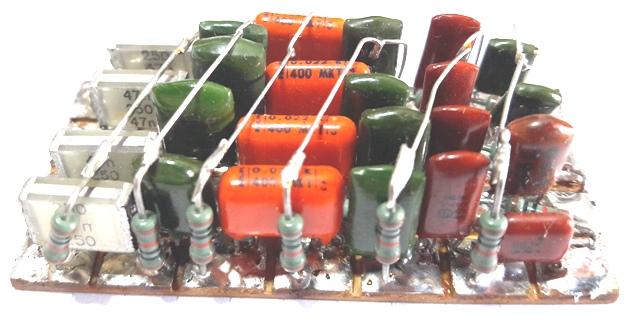

Esta foi uma que fiz há muito tempo

A mesma sob novo angulo.

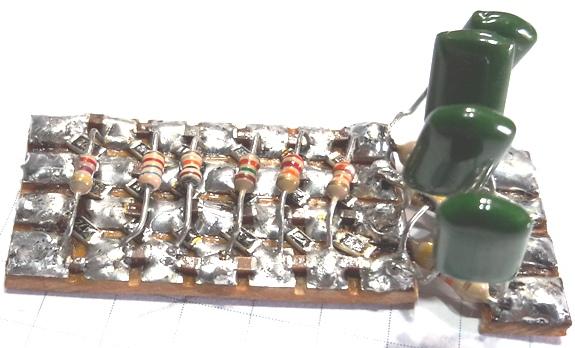

Esta foi feita com SMD e resistores comuns, mas quebrou a PCB e tive que emendar !


Esta ficou muito feia, funcionou bem e como tenho uma boa sucata de resistores 1% e de capacitores de polyester, então resovi montar outras:


Esta com 7 elementos, valores da planilha do PA2PIM, escolhi os capacitores dentro de 1%, e resovi montar outra :


Pois precisava uma para o receptor e outra para o transmissor.

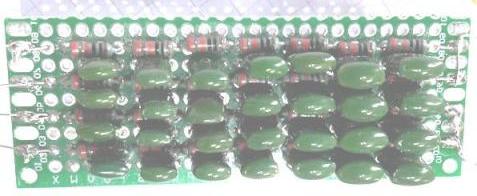

A montagem ficou interessante nesta PCB padrão veja a foto vista pelos componentes (imagem invertida verticalmente para identificar os componentes) e pela solda veja que a interligação ficou no circuito impresso, usei quase todos os pontos de soldagem :





Com estas redes montei um receptor e um excitador ambos por fase, devo publicar os esquemas a seguir.
No Ebay podemos comprar resistores de 1%, tanto metalfime normal, como SMD, e capacitores 10%, sendo que os capacitores devem ser comprados em quantidade para separar. O ideal é comprar capacitores de um único valor e os resistores de valores diversos, é só escolher nas planilhas.
Estas PCBs padrão tambem são encontradas no Ebay com ótimos preços.


73 de py2ohh miguel
