Avant tout, veuillez noter que cette
page est dédiée aux modes numériques en VHF / UHF. Pour le HF, j'ai consacré un
article sur le FT8 que vous retrouverez ici.
Vous avez entendu parler des modes
numériques dont les plus connus sont le D-Star, le DMR et le C4FM (Fusion). Vous
connaissez les répétiteurs analogiques, mais moins les réflecteurs, les Hotspots,
...
Pour accéder aux modes numériques pour
radioamateurs, chacun de ces systèmes a sa
terminologie propre. Ils sont incompatibles entre eux.
Je vais essayer ici de vous faire
comprendre le plus simplement possible, avec des exemples concrets, le
fonctionnement de ces modes numériques. Je rajouterai plusieurs pages consacrées
au Hotspot, à l'écoute en ligne, à l'utilisation de logiciels, ...
1)
Introduction
2) D-Star
3) DMR
4) C4FM (Fusion)
5) Hotspot Raspberry P1 4b
6) Clé AMBE
7) Application
pour smartphone DroïdStar
1)
Introduction
En radio amateurisme, on entend par «
digimodes » tout ce qui n'est ni phonie (SSB, FM, AM) ni télégraphie. Cela
comprend donc des modes d'exploitation tels que FT8, RTTY, SSTV, PSK-31, WSPR et
bien d'autres.
Ensuite, il y a la transmission vocale numérique comme D-Star, C4FM, DMR, APCO,
P25, M17, etc. Qu'est-ce qui distingue ces modes de fonctionnement vocaux des
autres modes numériques ? Il faut (généralement) des radios spéciales qui
supportent ces modes. En revanche, je peux utiliser des digimodes comme le FT8
avec presque n'importe quelle radio et quelques accessoires et logiciels.
Les modes numériques radioamateurs (digimodes)
utilisent des signaux binaires pour transmettre des données, textes ou images,
offrant une efficacité supérieure aux modes analogiques, notamment pour les
signaux faibles. Ils nécessitent un ordinateur et une interface audio, à
l'exception de la voix numérique (DMR, C4FM).
Principaux Modes Numériques :
- FT8/FT4 : Les plus utilisés
pour les contacts rapides à signaux très faibles ;
- RTTY : Le mode numérique
classique, l'un des plus anciens encore en usage ;
- PSK31 : Très performant pour
les conversations en temps réel avec peu de puissance. WSPR : Idéal pour
tester la propagation des ondes, non pour les conversations ;
- Olivia : Très robuste,
efficace dans les conditions de bruit extrême ;
- SSTV/FAX : Transmission
d'images et de cartes météo ;
- Voix Numérique : DMR,
D-Star, C4FM (Fusion) offrent un son clair et des données (GPS).
Avantages :
- Faible puissance (QRP) :
Possible de contacter le monde entier avec très peu de watts ;
- Correction d'erreurs : Les
modes comme Olivia ou le FEC (AMTOR) offrent des transmissions plus fiables
;
- Résistance aux bruits :
Idéal en HF (hautes fréquences) pour les bandes encombrées.
Outils :
La plupart des modes se décodent via des
logiciels tels que WSJT-X (FT8/FT4/WSPR), FLDIGI (PSK/RTTY), ou
MMSTV (images) sur un PC relié à l'émetteur-récepteur.
La vidéo suivante vous montre comment
identifier les modes numériques à travers une démonstration audio :
|
 |
|
Reconnaître les modes numériques
(par HB9GXP) |
|
Cette vidéo propose une
immersion pratique pour apprendre à reconnaître les principaux modes
numériques utilisés en radio amateurisme. Pour chaque mode, tu
découvriras son empreinte visuelle sur le waterfall (scope) et sa
signature sonore unique.
Points clés de la vidéo :
Objectif : Comparaison de
la bande passante, de la vitesse de transmission et de la robustesse
face au bruit.
Exclusions : Le FT8 et le
JS8Call ne sont pas traités ici et feront l'objet d'une vidéo dédiée.
Conseil technique : Plus
un mode est lent, plus il est généralement robuste dans des conditions
de réception difficiles [08:54]. |
A voir ici
 |
 |
Pascal VA2PV a réalisé une vidéo sur ce
sujet. Bien qu'elle dure plus de 20 minutes, je vous encourage à la visionner,
même plusieurs fois si nécessaire afin de bien comprendre les trois modes
numériques qu'il analyse.
|
|
|
D-Star, DMR, C4FM, expliqués avec
leurs différents réflecteurs |
|
Pascal VA2PV analyse par
sa chaîne YouTube les différents modes numériques :
D-Star, DMR, C4FM, expliqué avec
leurs différents
réflecteurs, chaque mode ayant sa terminologie propre.
Répéteur analogique vs réflecteur (= répéteur virtuel en utilisant
Internet)
Ceci est une belle
introduction de notre sujet. |
A voir ici
|
|
Des bandes de fréquences sont réservées aux modes numériques :
145.500 (mobile) FM calling (analog. &
num.)
144.8125 DV Internet voice gateway
144.8250 DV Internet voice gateway
144.8375 DV Internet voice gateway
144.8500 DV Internet voice gateway
144.8625 DV Internet voice gateway
145.2375 FM Internet Voice Gateway
145.2875 FM Internet Voice Gateways
145.3375 FM Internet Voice Gateway
145.375 digital voice calling
433.450 Mhz : digital voice calling
433.500 Mhz : FM calling
SIMPLEX CHANNELS, 25 kHz spacing (Channel freq 433.400 - 433.575 MHz)
Le document ci-dessous précise, aux pages 37 (pour le VHF) et 41 (pour l'UHF),
les fréquences officielles pour le trafic en mode numérique.
|
 |
|
L'éthique et les procédures
opérationnelles du radioamateur - Edition 2 - juillet 2008
eth-fr-site-on-uba-1jul2008.pdf
Taille : 802 Ko |
A consulter ici
|
 |
|
|
2 ) D-Star
Cliquez ici.
3) DMR
J'ai
consacré une page à ce mode numérique. Plusieurs thèmes y sont abordés : la
théorie, les moyens de communication, la recherche d'OMs, ...
Vous pouvez y accéder en cliquant ici.
4) C4FM
Ce système a été développé par YAESU. Il fait le mélange entre le DMR et le
D-STAR. Les ingénieurs de chez Yaesu ont créé leur propre répétiteur qui
s’appelle le
WIREX-X.
|
|
|
Système fusion - C4FM
Présentation du système
fusion (C4FM) de Yaesu par
F6UGW. |
Vers le site
|
 |
|
|
La qualité de la voix est supérieure aux modes D-STAR et DMR. Il possède une
caractéristique importante qui est l‘AMS (Automatic Mode Select). Cette fonction
reconnaît instantanément si le signal reçu est C4FM numérique ou FM analogique.
Le mode de communication approprié est automatiquement sélectionné et restitué.
5) Hotspot
Si vous désirez trafiquer en mode
numérique (DMR, DSTAR, Fusion, ...), vous pouvez le faire en direct (en
utilisant le TG 99 pour le DMR), passer par un relais (pour la liste, voir la
page Services point 9) ou encore par un HotSpot.
Possédant un Raspberry Pi4b, j'ai trouvé
utile de consacrer une page à ce sujet. Pour la consulter, cliquez
ici.
6) Clé AMBE

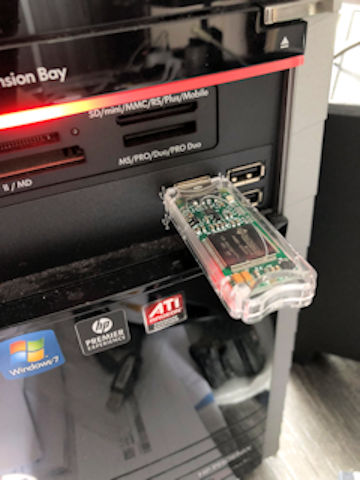

Avec le dongle " DVstick 30 DMR & D-STAR ",
il est possible de trafiquer sur les réseaux DMR et D-STAR sans radio depuis un
PC Windows équipé d'une carte son, d'un micro et d'un haut-parleur en utilisant
le logiciel BlueDV de PA7LIM.
Le site officiel de cette clé AMBE (DVStick
30) est
ici.
Le principe est expliqué
ici.
|
|
|
Spécifications
techniques et installation
product1DF003.pdf -
62,0 Ko (voir le site
ici ; c'est également là que vous pourrez le
commander en ligne) |
A consulter ici
|
|
|
|
|
|
|
BlueDV
Sur cette page WEB de
PA7LIM, choisissez votre système d'exploitation en cliquant sur son
image.
|
Vers le site
|
|
|
|
- Pour configurer le dongle sur PC,
consultez
cette page.
- Une vidéo YouTube (en anglais) peut vous
aider à l'installer sur un PC ; cliquez
ici
ou ici.
- Si vous désirez utiliser le dongle en
serveur sur un Raspberry, c'est possible. Il suffit (?) de suivre les
instructions données sur
cette page. Une vidéo YouTube disponible
ici
vous donne un exemple de réception sur smartphone.
7)
Application Droïd Star
DROID-Star : application
pour smartphone Androïd (n'existe pas pour l'iPhone - IOS). Cette application se connecte aux réflecteurs et aux
répéteurs DMR, D-Star, Yaesu System Fusion, ... via UDP et décode les données audio
ainsi que les données logicielles. Aucun matériel AMBE n'est requis.
Comment procéder ? C'est tout simple,
suivez le guide :
A) Paramétrer le logiciel ; pour
info, j'utilise un smartphone Samsung Galaxy S6 sous Androïd version 7.0.
Les copies d'écran ont été réalisées à partir de celui-ci.
1) Si ce n'est déjà fait, rendez
vous sur le site
brandmeister.network pour créer un compte, et
- important - y créer un mot de passe de sécurité (Security
Settings dans les Paramètres Profil).
2) Téléchargez la dernière version
du logiciel. Celle qui est utilisée ici pour les explications date du 15
décembre 2021.

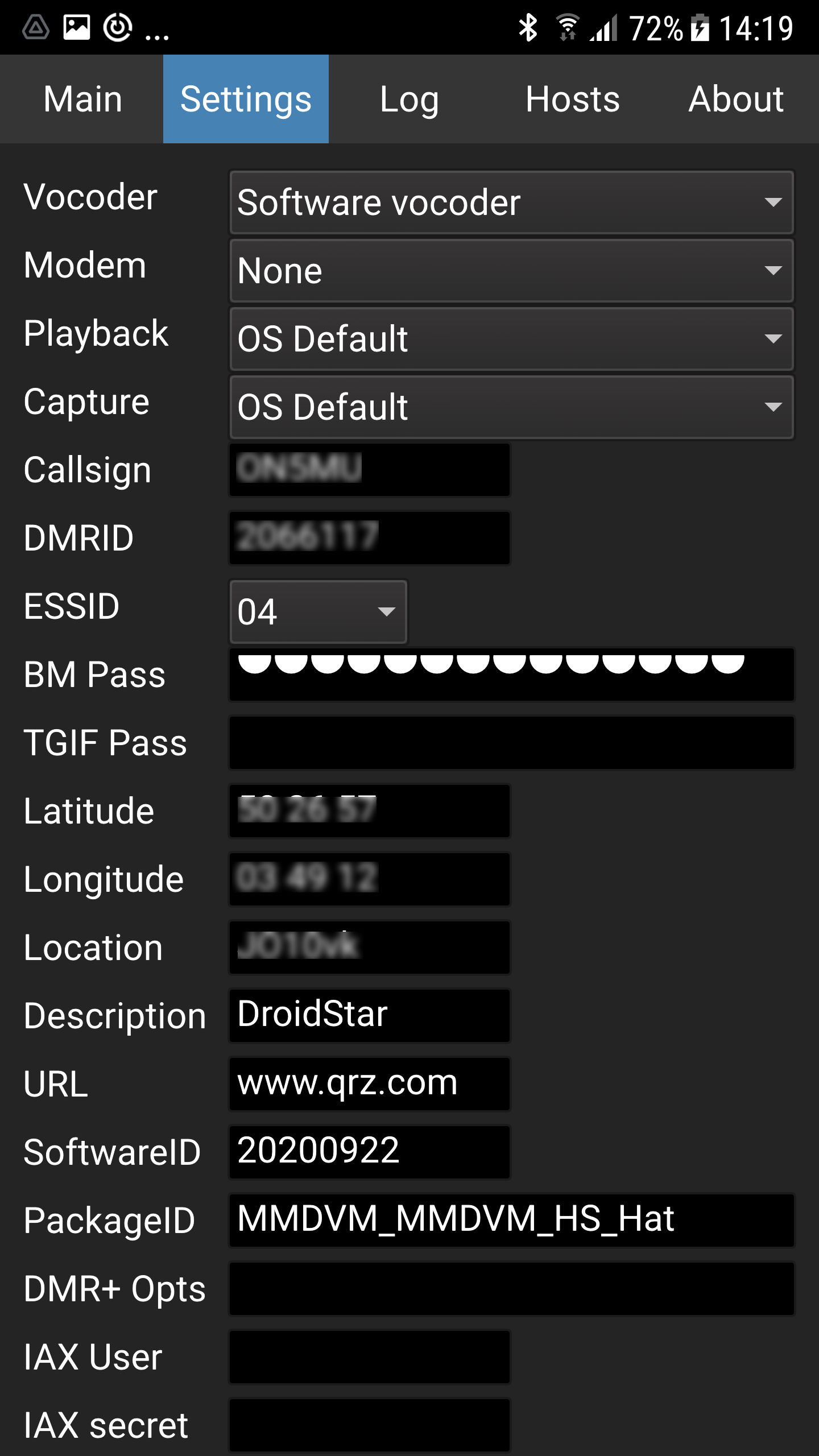

3) Allez dans l'onglet "Settings"
pour compléter les informations : Callsign, DMRID,
ESSID (un no différent de celui utilisé par votre Hotspot), le BM
Pass (le mot de passe créé auparavant dans Brandmeister.network -
Security Settings), latitude, longitude et Location (=QRA locator) de
votre QRA.
4) Nouveauté dans les nouvelles
versions : encodage d'un vocoder ! Dans le champ "Vocoder URL", tapez
http://pizzanbeer.net/plugins/vocoder_plugin.android.arm64 (ce
plugin correspond au CPU de mon smartphone) puis cliquez sur "Download
vocoder". Une vidéo sur Youtube vous explique comment faire :
https://www.youtube.com/watch?v=DMf4yAp65BI
Si votre smartphone est équipé
d'un autre processeur, rendez vous sur
http://pizzanbeer.net/plugins/
à partir du navigateur du smartphone, et cliquez sur le plugin

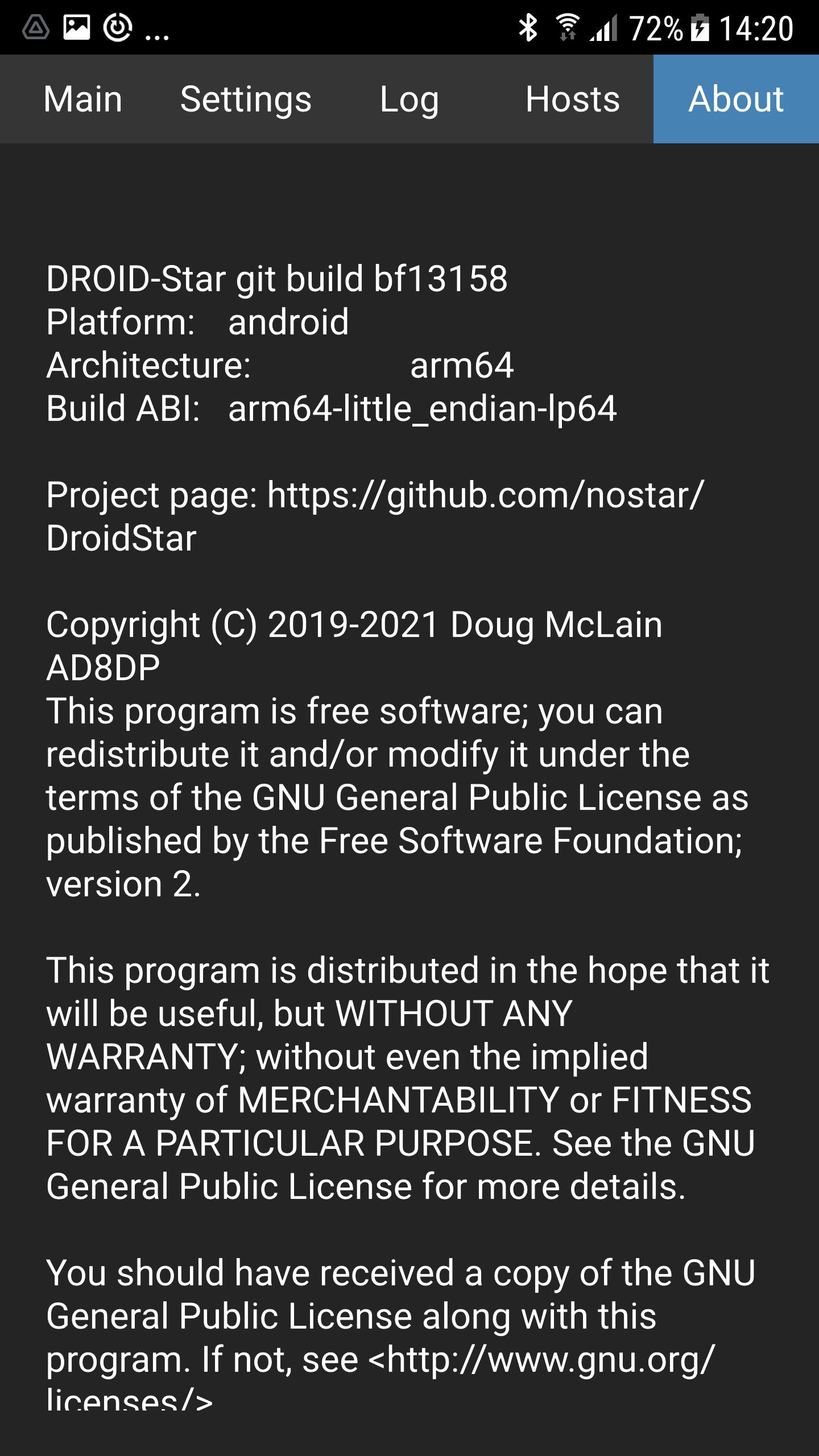

correspondant. Pour vérifier le CPU équipant votre appareil, allez dans
l'onglet "About" pour en connaître l'architecture.
Les captures d'écran ci-dessous
reprennent les réglages utiles.
B)
Etablir un contact (QSO)

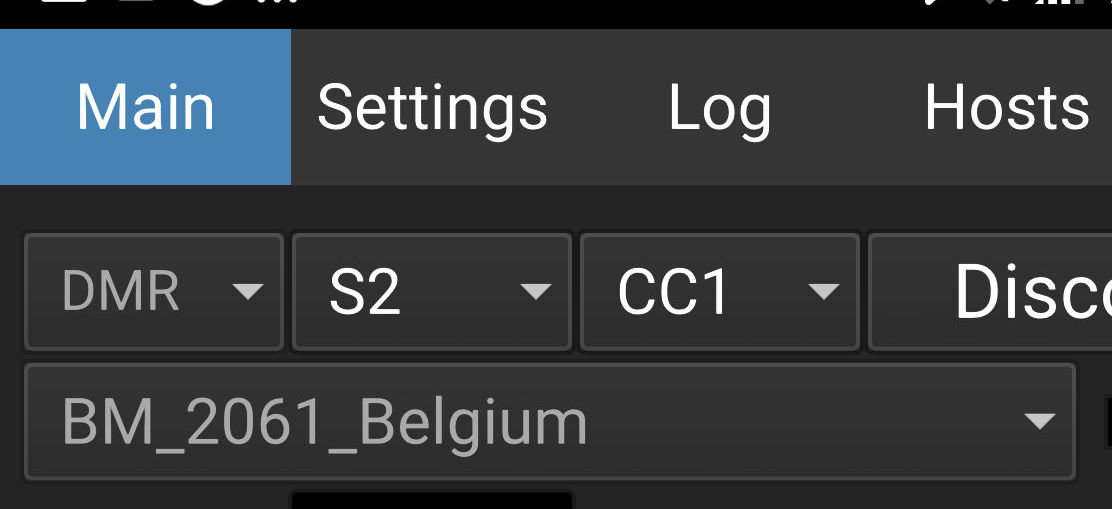

1) Allez dans l'onglet "Main"
2) Choisissez le mode DMR en
cliquant sur la partie gauche
3) Choisissez le Host (BM =
BrandMeister) : par exemple BM_Belgium_2061
4) Laissez les autres réglages
comme sur la capture d'écran ci-dessus
5) Choisissez le TGID que vous désirez
utiliser ; dans l'exemple ci-dessous, j'ai lancé appel sur le TG 20665
6) Cliquez sur le bouton Connect
7) Et c'est parti !!!

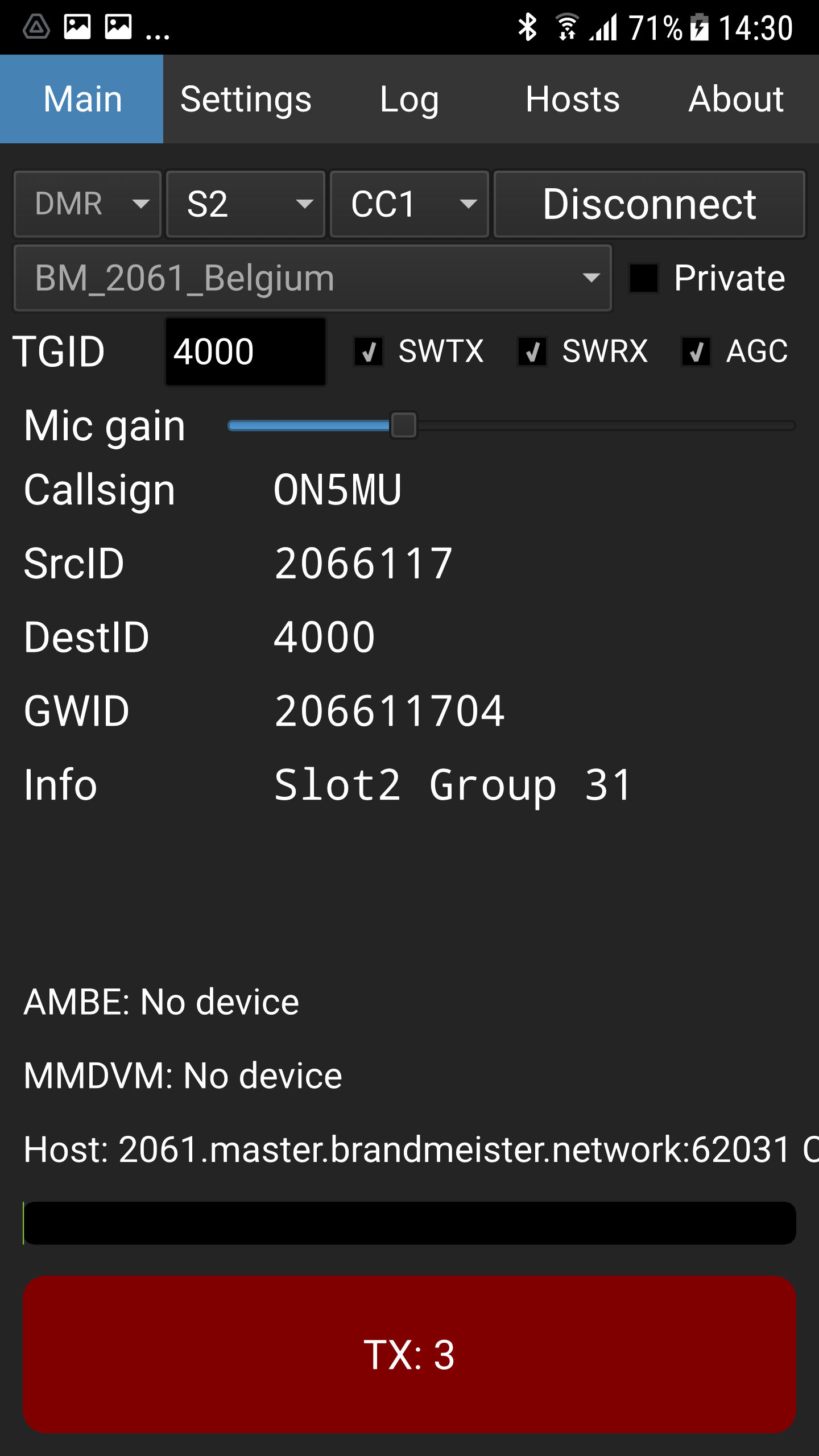

8) Important : lorsque
vous terminez l'écoute et/ou le QSO, faites un TG 4000 puis appuyez sur le bouton
Disconnect. Autrement,
vous aurez des problèmes si vous vous connectez avec votre portabe RETEVIS
ou autre...
NB : pour écouter les autres modes
numériques, c'est le même principe...
|
|
|
DROID-Star |
Vers le site
|
|
|
Application à installer
sur son portable Androïd. Elle vous permettra d'écouter et d'émettre dans les
différents modes numériques repris ci-dessus. |
|
|
ON5MU
|
