HotSpot avec Raspberry

Cette page est destinée au Raspberry, et plus particulièrement à sa configuration comme HotSpot

Si vous désirez trafiquer en mode numérique (DMR, DSTAR, Fusion, ...), vous pouvez le faire en direct (en utilisant le TG 99 pour le DMR), passer par un relais (pour la liste, voir la page Services point 8) ou encore par un HotSpot.

1) Utiliser Blue-DV

2) Utiliser un HotSpot

a) Télécharger l'image du système d'exploitation.

b) Dézipper le fichier téléchargé

c) Copier l'image du Système d'exploitation sur une carte SD

d) Configurer Pi-Star

e) Sécuriser l'accès au HotSpot

f) Livre consacré au Raspberry Pi pour les radio-amateurs

3) Utiliser DVSwitch Mobile

Tout le monde n'a pas la chance d'avoir un relais accessible près de chez lui. Plusieurs solutions existent pour connecter votre portable numérique (RETEVIS, ...) au réseau :

1) Utiliser le logiciel BlueDV de notre ami David PA4LIM (disponible sur cette page). Il est supporté par plusieurs OS : Androïd, IOS, Linux, Windows ; on peut y connecter une clé AMBE3000^TM. Personnellement, j'ai utilisé la version sur PC en y connectant une clé ZUMspot-USB ; le portable utilisé était le RETEVIS RT82. Les résultats n'ont pas été à la hauteur : si les correspondants m'entendaient, moi, je ne les copiais pas (ou par morceaux) bien que l'affichage montraient qu'ils étaient ON AIR. Il me fallait donc trouver autre chose...

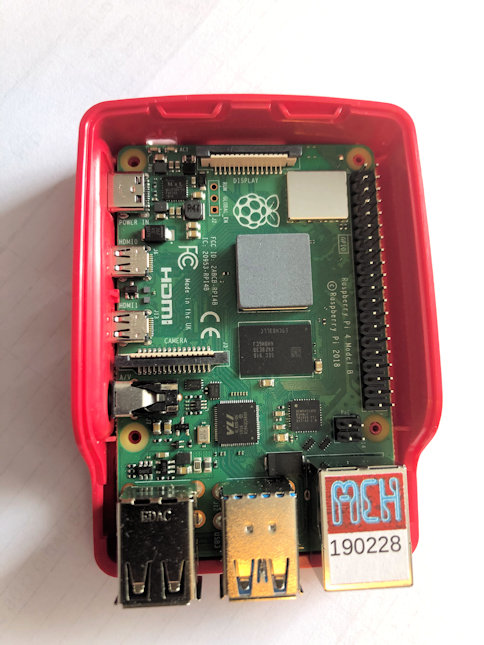

2) Utiliser un HotSpot. J'ai choisi de connecter ma clé ZUMSpot-USB sur un Raspberry Pi4 modèle b, version à 1 Gb.

Le ZUMSpot-USB est vendu ici. Vous y trouverez aussi quelques fichiers à télécharger (Modes d'emploi).

Une autre solution peut être envisagée : le MMDVM. Plus de détails ici et ici (cf Alain ON5ABA).

Il existe une Communauté active pour le Raspberry Pi. Débutez avec la Raspberry Pi, découvrez des tutoriels pour bien débuter avec la Raspberry Pi et apprendre facilement en cliquant ici pour y accéder.

Un banc d'essai du Raspberry Pi4 est disponible ici (Elektor Magazine).

Le Raspberry est vendu dans beaucoup de magasins... En voici une petite sélection :

1) MC Hobby : on y trouve des packs complets. Ils ont également créé une page dédiée à ce petit ordinateur ; cliquez ici pour y accéder directement.

2) Elektor : Non seulement vous trouverez un store, mais aussi des articles bien documentés sur le sujet !

3) RS : vous y trouverez une documentation et les détails techniques.

4) Amazon : achat du starter Kit !

5) ...

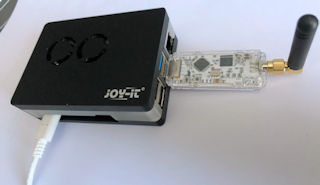

J'ai constaté que la température interne était assez élevée lors du fonctionnement du Raspberry Pi4b (plus de 65° C !). La solution que j'ai adoptée est l'utilisation d'un boîtier équipé de deux ventilos vendu par Elektor. Cliquez ici pour l'achat et ici pour les caractéristiques et les Datasheet et Manuels (en allemand et anglais).

Une fois acquis le Raspberry, il faut le configurer avant l'utiliser.

Il est temps maintenant de télécharger la version zippée de l’image qui convient le mieux à votre ordinateur Pi / Single Board, dézipper le fichier téléchargé, puis copier l’image sur votre carte SD et, pour finir, démarrer le Pi-Star. Attendez 30-40 secondes, puis connectez-vous au portail d’administration afin de terminer la configuration de votre Pi-Star.

a) Télécharger l'image du système d'exploitation.

Pi-Star Downloads	Vers le site
Cette page propose différentes images à télécharger. Pour le Pi-Star 4b, utilisez Pi-Star_RPi_V4.1.2_20-May-2020.zip

b) Dézipper le fichier téléchargé. Le logiciel que je préfère est 7-Zip, mais il y en a d'autres ! Celui-ci est gratuit, facile d'utilisation et - ce qui ne gâche rien -  fonctionne admirablement bien.

7-Zip	Vers le site
7-Zip is free software with open source. The most of the code is under the GNU LGPL license. You can use 7-Zip on any computer, including a computer in a commercial organization. You don't need to register or pay for 7-Zip.

c) Copier l'image du Système d'exploitation sur une carte SD. Personnellement, j'ai utilisé balenaEtcher.

balenaEtcher	Vers le site
Flash OS images to SD cards & USB drives, safely and easily.

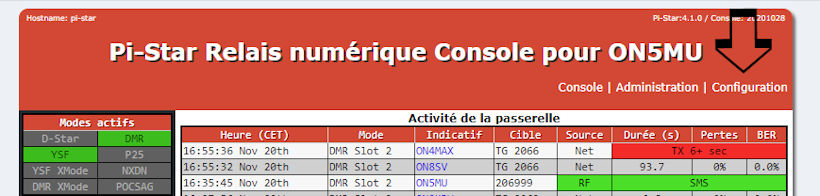

d) Configurer Pi-Star.

Pour accéder à la page Pi-Star de votre Raspberry :

• Dans votre navigateur, entrez l'adresse suivante : http://pi-star/admin
  • Default Username: pi-star
  • Default Password: raspberry


Quoi de mieux qu'un tuto sur YouTube ?

Pi-Star initial setup
Initial set up of the Pi-Star Image. The very basics of setting up the image for operation (en anglais).	A voir ici

Un document .pdf est également disponible pour une configuration "aux petits oignons".

TG Statiques sur le HotSpot DMR	Vers le site
TG Statiques : les TG configurés en Statiques restent ouvert en permanences 24h/24 et le HotSpot diffuse en continu tout le trafic ayant lieu sur ces TG. On vous explique ici comment faire...

Voilà, vous êtes prêt à faire votre premier QSO avec votre portable en utilisant le HotSpot.

e) Sécuriser l'accès au HotSpot

Alain ON5ABA a relevé une info concernant mot de passe pour nos HotSpot, Brandmeister, etc...
Ayant relevé des problèmes récents concernant la sécurité, les US vont imposer des mots de passe sur les systèmes.

L'article original est disponible ici.

En voici les lignes principales :

Pourquoi configurer un mot de passe HotSpot personnalisé pour votre propre indicatif ?

Si vous n'avez pas configuré de mot de passe personnalisé pour votre HotSpot, n'importe qui peut configurer le sien avec votre ID DMR personnel et se connecter avec le mot de passe par défaut, et commencer à utiliser son HotSpot avec votre indicatif.

Malheureusement, cela se produit de plus en plus, et c'est pourquoi nous recommandons à tout le monde de configurer un mot de passe personnalisé. En créant votre propre mot de passe, vous vous assurez que vous êtes le seul à pouvoir utiliser votre ID DMR pour configurer un HotSpot.

Comment procéder ?

A) Tout d'abord, créez un mot de passe personnalisé dans votre Selfcare BrandMeister.

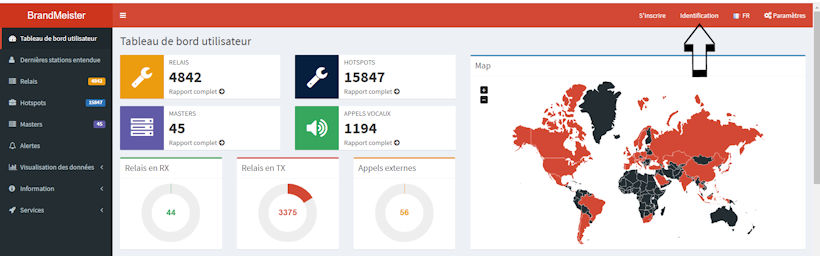

1. Connectez-vous à votre BrandMeister Selfcare.

2. En haut à droite, cliquez sur votre indicatif :





























3. Cliquez sur l'option « SelfCare »

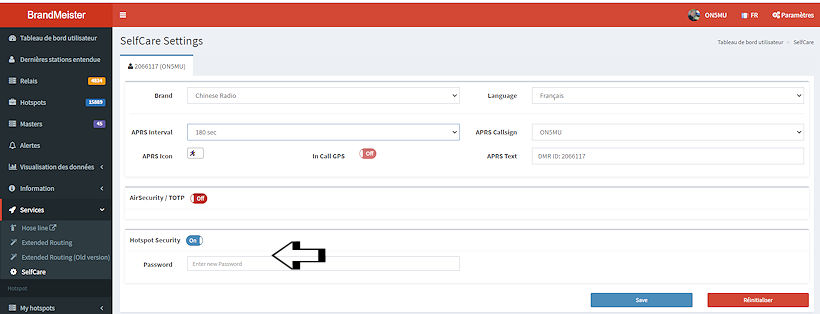

4. Au bas de la page, cochez la case « Hotspot Security » pour le mettre sur « ON »



5. Un nouveau champ apparaîtra : « Password ». Saisissez votre mot de passe de point d'accès personnalisé et cliquez sur « Save ».

B) pi-Star (Raspberry-based hotspots tel le JumboSpot, le Zumspot, etc.)

1. Connectez-vous à votre interface Web pi-Star et cliquez sur la page de configuration.

2. Faites défiler jusqu'à la section « Configuration DMR » et saisissez le mot de passe de votre point d'accès dans le champ « BM Hotspot Security ».


3. Cliquez sur le bouton « Appliquer les modifications » sous le champ.

Notez que si le champ « BM Hotspot Security » est vide, il reviendra au mot de passe par défaut du DMR Host file avec les mises à jour du pi-Star.

C) Blue-DV

1. Cliquez sur l'option « Menu » en haut, puis sur « Paramètres »

2. Entrez votre mot de passe personnel dans la section « Brandmeister », dans le champ « Master Password ».

Vous voilà protégé.

f) Elektor propose un livre intitulé "Raspberry Pi for Radio Amateurs" ; Programmez et construisez des utilitaires de station de radio-amateurs basés sur RPi, des outils et des instruments.

Raspberry Pi for Radio Amateurs	Vers le site
Bien que beaucoup d’équipements HF et mobiles classiques soient encore utilisés par de nombreux amateurs, l’utilisation d’ordinateurs et de techniques numériques est devenue très populaire auprès des opérateurs radio-amateurs. Aujourd’hui, n’importe qui peut acheter un ordinateur Raspberry Pi et exécuter presque tous les logiciels de radio amateur sur le « RPi », qui est légèrement plus grand que la taille d’une carte de crédit.

3) Utiliser DVSwitch Mobile

Ce système permet à l'aide de votre smartphone, de vous connecter aux réseaux DMR, YSF, NXDN, D-Star,...

J'ai relevé plusieurs sites qui expliquent comment faire.

a) Celui-ci est très didactique, c'est celui que je vous conseille de consulter en premier. Cerise sur le gâteau : tout est en français !

DVswitch mobile	Vers le site
DVswitch mobile - Tutoriel d'installation simplifié sur Raspberry Pi 3 sans dongle USB - DMR/C4FM/DSTAR/P25/NXDN

b) Le deuxième utilise une approche différente. Certaines parties de ce site web français publié par F8FFP sont en anglais et en espagnol. Ici aussi, je vous conseille de bien lire toutes les infos avant toute manipulation.

DVswitch mobile	Vers le site
Page web de F8FFP

Bon trafic !!!
