La SSTV - TV à balayage lent

Pour comprendre et utiliser la SSTV, télévision à balayage lent.

Table des matières

Introduction



Préliminaire : utilisation d'images issues du web



1) SSTV en mode analogique



2) SSTV en mode numérique : KG-STV



3) SSTV en mode numérique : EasyPal



4) SSTV en mode numérique : Image Controller Easy



5) Les fréquences utilisées



6) Évaluation de l'image reçue



7) Un peu d'électronique : les interfaces



8) Astuce : placer une horloge "Live" comme image



9) Les répéteurs SSTV



10) Consultation de mes dernières images reçues


Introduction



La télévision à balayage lent (SSTV pour Slow Scan Television) est une activité radioamateur qui vise à la transmission analogique d'images fixes à l'aide d'une bande passante réduite correspondant à celle de la parole.



Ce qu'en dit WIKIPEDIA

Wikipedia a consacré un article sur ce sujet. C'est un peu technique, mais les bases sont facilement compréhensibles pour le profane.

Vers la page



F5ZV a mis en ligne une page explicative - détaillée - de ce qu'était la SSTV. Je vous invite à la visiter. Elle est subdivisée en plusieurs sous-groupes :

  • Principe de base de la SSTV

  • Equipement nécessaire

  • Les logiciels

  • Les images

  • Le report en SSTV

  • Les fréquences privilégiées pour la SSTV

  • Les protocoles

  • Procédure de trafic

  • Concours SSTV.

Cliquez ici pour y accéder.



Un club SSTV existe et est animé par ON8GA : le BELGIUM CLUB SSTV. En vous y inscrivant, vous obtiendrez un no de membre à vie.




Préliminaire



Avertissement sur l'utilisation d'images issues d'Internet : l'utilisation d'images extraites d'Internet sont soumises à certaines règles qu'il vous faut respecter sous peine d'avoir quelques problèmes avec leur auteur. F6GIA  a rédigé un article bien documenté sur ce sujet. Vous le trouverez ci-dessous.



Article sur l'utilisation d'images issues d'Internet par F3GIA.

A consulter ici






1) SSTV en mode analogique



Pour faire de la SSTV en mode analogique, le logiciel le plus utilisé (à mon sens) est MMSSTV. Ce logiciel peut être utilisé aussi pour la réception d'images transmises par l'ISS.



Téléchargement du logiciel "MMSSTV v. 1.13a"

Cette page web donne toutes les explications (en anglais) pour télécharger, installer et utiliser ce logiciel.

Vers la page



Tutoriel du logiciel "MMSSTV"

Edited from the program help menu by VK2ACD August 2017

Vers la page





Yoniq est une version améliorée de MMSSTV, programme qui permet de faire de la réception ainsi que de l'émission en "Slow Scan TV". Personnellement, c'est cette version que j'utilise (v. 1.13 Yoniq). Petit conseil : évitez la version bêta ; il y a encore quelques bugs.



Téléchargement du logiciel "Yoniq"

Vous pouvez télécharger YONIQ à partir du lien sur la page suivante ; cherchez "Descarga de MMSSTV 1.13 YONIQ" .

Vers la page



La Vidéo explicative

Voici un tutoriel qui va vous permettre d'installer et configurer YONIQ sur votre ordinateur ou de mettre à jour MMSSTV vers sa nouvelle version : YONIQ. Cette vidéo accompagne un tutoriel écrit dans lequel vous pourrez trouver plus d'informations sur YONIQ ainsi que le lien pour télécharger ce logiciel. C'est ici.
(article de F4HTZ)

A voir ici



Comment bien démarrer en SSTV ? Configuration et utilisation du logiciel MMSSTV v.1.13a

Vers la page



Tutoriel du logiciel "Yoniq" par F4HTZ

Vers la page



Méthode de réglage pour MMSSTV (vu sur la page de F6IKY)

Vers la page



Quelques petits "trucs" :

  • mettez le squelch à zéro (principalement en FM) afin de bénéficier au maximum du signal ;

  • au-dessus de l'image, vous pouvez placer un bandeau dans lequel vous placerez votre indicatif, le QRA Locator et éventuellement, la version de MMSSTV que vous employez. Le QRA Locator sera utile pour votre correspondant : il pourra tourner ses antennes dans votre direction (HF) ;

  • essayez toujours de placer du texte dans une couleur qui tranchera sur l'image ;

  • avant de lancer un CQ SSTV en VHF / UHF, vous pouvez lancer un coup de 1.750 Hz pour avertir que vous allez émettre. Cela évitera que plusieurs OMs lancent appel en même temps et créent ainsi un "embouteillage" ;

  • en VHF / UHF, il est conseillé d'utiliser une antenne verticale ;

  • utilisez le quart, voire la moitié de la puissance de votre TX afin de soulager son PA ;

  • veillez à ce que les boutons "RxiD" et "TxID" soient enclenchés pour obtenir automatiquement les références du correspondant.

  • Danny ON4VT prodigue quelques conseils pour la bonne pratique de la SSTV. Vous pourrez les consulter ici.

J'ai effectué divers essais en SSB (14.230 Mhz) et FM (144.525 Mhz). J'y ai rajouté trois images envoyées par la station ISS (145.800 Mhz). Voici des copies d'écran :

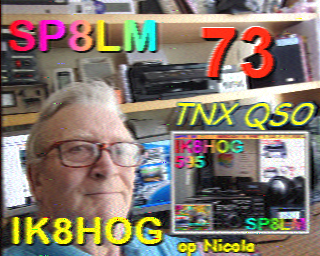

Image reçue de SP8LM (Pologne) en HF (SSB) dans des conditions moyennes.

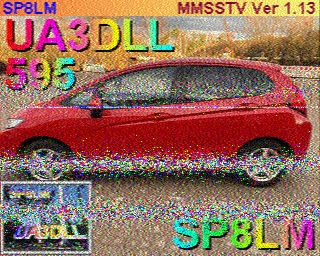

Image reçue en SSB dans de mauvaises conditions.

Image reçue d'Italie en SSB dans des conditions très moyennes.

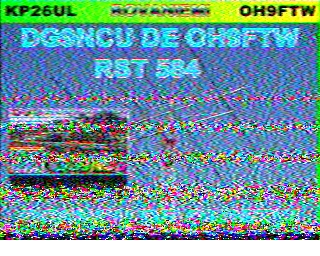

Image reçue d'Italie en SSB (14,230 Mhz) avec une mauvaise réception.

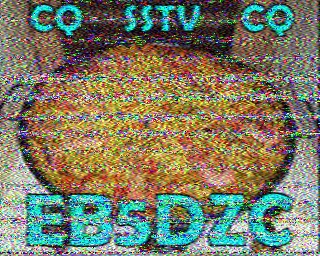

Appel SSTV lancé par EB5DZC (Espagne) en SSB.

Image reçue du Portugal en SSB.

Image reçue d'Italie en SSB (14,230 Mhz) avec une très bonne réception.

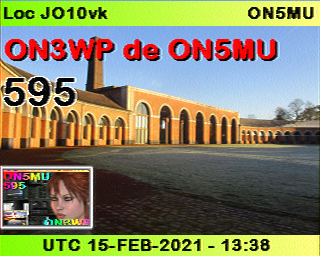

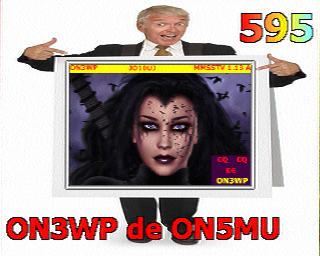

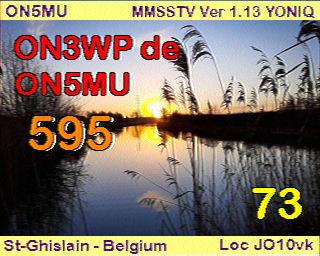

Image renvoyée à Serge ON3WP avec dans le cadre l'image qu'il m'a envoyée. Ceci montre la qualité de l'émission !

Image reçue en FM. Qualité au top !

Image reçue en FM. Vous remarquerez la copie d'écran très nette du correspondant dans le petit rectangle.

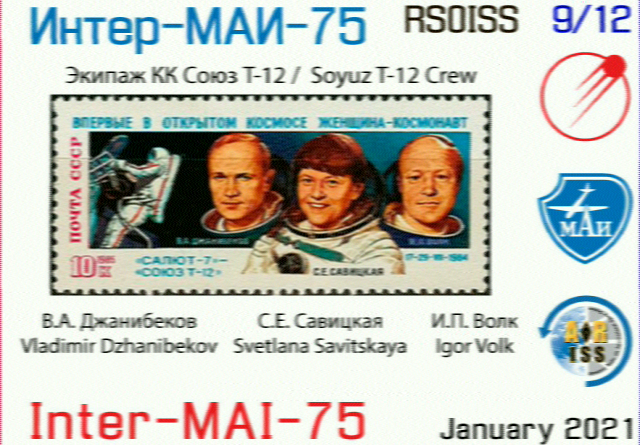

Image de la station ISS

Image de la station ISS

Image de la station ISS

Vous le constaterez vous-mêmes : les meilleures images sont reçues en FM (VHF / UHF), suivies de celles reçues en SSB avec une très bonne réception. Comparez entre autres les images de Nicola IK8HOG reçues par des RX situés dans deux QTH différents (ON3WP à Quiévrain et ON5MU à Saint-Ghislain).

Notes complémentaires :

a) La Station ISS envoie parfois des images sur 145,800 Mhz en FM, mode PD120. L'envoi d'une image prend 2 minutes. Soyez à l'affût ! Vous trouverez les explications sur cette page.

b) Pour info : pour les SWL ou pour ceux qui ne veulent pas passer en émission, il existe un petit logiciel développé par ON6MU qui permet de réceptionner des images SSTV. Il fonctionne exactement comme MMSSTV. L'entrée de la carte son du PC doit être raccordée sur la sortie son du récepteur (HF ou VHF / UHF). Il s'agit de RX-SSTV que vous trouverez ci-dessous.

Téléchargement du logiciel "RX-SSTV"

RX-SSTV est un programme de décodage SSTV facile et qui en revient aux bases. Il enregistre automatiquement les images SSTV reçues (tous les modes pris en charge sont détectés automatiquement) et prend en charge DSP.

Vers la page



c) Même si le logiciel MMSSTV se suffit à lui-même, on peut lui adjoindre d'autres logiciels utiles disponibles ci-dessous : Digi-Sites pour stocker vos images, SSTV-FTP pour les envoyer à partir de l'History de MMSSTV sur votre serveur, ...



d) Toujours pour info, un autre logiciel permet de faire de la SSTV en mode analogique : Big SSTV Pal. Voici ce qu'en dit I6KZR :

Beau programme d'émetteur-récepteur SSTV graphiquement puissant. Il a pour moteur le programme MMSSTV bien testé de JE3HHT, Makoto (Mako) Mori, auteur d'autres programmes numériques tels que MMVARI et MMTTY que l'on peut trouver dans d'autres sections de ce site.

Ce qui est le plus apprécié dans ce programme est sa puissance graphique. En fait, avec l'éditeur graphique résident, vous pouvez créer ou modifier des images presque aussi facilement qu'avec un programme dédié de niveau intermédiaire.

Par conséquent, faire des QSO avec Big SSTV PAL est très amusant pour l'originalité des images qui peuvent être transmises qui ne varient que selon notre imagination.

En plus du traitement d'image, il y a aussi celui des caractères et une myriade de fonctions qui font de ce programme le plus complet qui existe en mode SSTV.

Page web de I6KZR : explications et téléchargement de Big SSTV PAL

Ce logiciel date de novembre 2002.

Vers la page



  • Lorsque le logiciel est chargé, placez-le sur le bureau et dé-zippez-le. Copiez maintenant le dossier appelé "BIGSSTV17nov02" dans le répertoire de "C:\Program Files". Créez maintenant un dossier "Autosave" dans celui de Big SSTV PAL.

  • Il tourne sur Windows 10, à condition que vous lanciez le fichier "BigSSTV-Pal.exe" en mode "Administrateur". L'idéal est de placer un raccourci de ce fichier sur le bureau.

  • Lancez le logiciel et allez directement dans le menu "Setup" pour le paramétrer.

  • Pour le désinstaller, il suffit de supprimer le dossier en question ; en effet, il n'installe rien dans Windows...




2) SSTV en mode numérique : KG-STV



KG-STV est un logiciel qui peut envoyer et recevoir des images numériques en utilisant les modes FM et SSB de la bande radio-amateur. Il permet notamment de recevoir les images de QO-100 sur la bande réservée à la SSTV numérique (KG-STV peut être trouvé sur QO-100 entre 10489,615 MHz et 10489,635 MHz USB). Il est relativement petit en taille, et n'a pas beaucoup de fonctionnalités... mais il fait ce qu'on lui demande. Par contre, pour rechercher le dossier "Autosave" dans lequel se trouve l'historique, c'est une autre paire de manches ! Le dossier se trouve dans un dossier caché...



Page web de John M5AML : explications et téléchargement de KG-STV

Vous trouverez ici les explications de ce logiciel. Conseil : utilisez Google Translate, la traduction est relativement fidèle. Sinon, j'ai mis ci-dessous, en format .pdf, la traduction en français.

Vers la page



Site Web de JJ0OBZ (en japonais - dire merci à Google Translate pour la traduction en français)

Mieux vaut s'adresser au Bon Dieu qu'à ses saints ! C'est le site WEB de l'auteur du logiciel.

Vers la page



Voici le mode d'emploi en français du logiciel KG-STV, extrait du site de John M5AML (voir ci-dessus).

A consulter ici








3) SSTV en mode numérique : EasyPal



L’HamDRM est un système de transmission de fichiers, mais sa principale utilisation est l’échange d’images (fichiers JPEG, GIF, …) comme en SSTV.



Bon à savoir : EasyPal n'est quasi plus utilisé, son auteur étant Silent Key depuis quelques années...



Page WEB de Pierre Schuster F5BQV.

Cet OM français explique comment installer, connecter, régler et paramétrer ce logiciel.

Vers la page



EasyPal : présentation par F6GIA

A consulter ici



EasyPal : Guide d'utilisation du logiciel.

Ed Worst – K9EW & Vern Schultz – K9LAE (12/15/2012). Traduction Frédéric F4EED (28/02/2014)

A consulter ici



Vous aurez besoin de plusieurs logiciels : EasyPal, IrfanView, Digi-Sites et un serveur FTP : QSL.net



Page WEB EasyPal

(SSTV & DRM News Page with latest download links). Page web de G0HWC

Vers la page



Page WEB IrfanView (IrfanView a été la première visionneuse graphique Windows au monde à prendre en charge les GIF multiples (animés). L'une des premières visionneuses graphiques au monde à prendre en charge Multipage TIF. Le premier visualiseur graphique au monde avec la prise en charge de plusieurs ICO.)

Vers la page



Page WEB Digi-Sites (Digi-Sites : ce programme vous permet de surveiller les sites Web contenant des images numériques EasyPal et des webcams virtuelles.)

Vers la page



Page WEB SSTV-Ftp version 2.00. Ce petit logiciel vous permet de télécharger des images dans Digi-sites ou les envoyer sur votre propre site web.

Vers la page



Page WEB QSL.net (Pour avoir un serveur FTP gratuit)

Vers la page



Trafiquer en HamDRM avec EasyPal (Document vu sur la page de F6GIA)

Vers la page



Voici deux groupes FaceBook traitant des images SSTV :

1) SSTV Belgium 144.500

2) SSTV Radioamateurs SWL (Slow Scan television)

Il y en a sûrement d'autres !!!




4) SSTV en mode numérique FT8 : Image Controller Easy



Envoyer des images par FT8 est maintenant possible. Mais... très peu utilisé !



Page WEB de ON5VL. Notre ami Albert donne quelques explications sur ce mode d'envoi et réception d'images.

Vers la page




5) Les fréquences privilégiées pour la SSTV

Voici quelques fréquences où vous pourrez regarder des images SSTV :

80 mètres :
 3,720 Mhz - 3,740 Mhz (LSB)
usuellement : 3.730 Mhz
40 mètres : 7,033 Mhz -7,040 Mhz (LSB) usuellement : 7.040 Mhz

 et 7.071 Mhz (Europe)

20 mètres : 14,225 Mhz -14,235 Mhz - (USB)
usuellement : 14.230 Mhz
17 mètres : 18,160 (USB)
15 mètres : 21,335 Mhz -21,345 Mhz (USB)
usuellement : 21.340 Mhz
10 mètres :
28,675 Mhz -28,700 Mhz (USB)
usuellement :  28.680 Mhz





2 mètres :
144,500 Mhz - 144,525 Mhz (FM)

usuellement :

144,500 Mhz

70 cm :
433,700 Mhz - 433,925 Mhz (FM)

usuellement :

432,500 Mhz

La nouvelle réglementation Française considère que l'on peut désormais transmettre en SSTV sur toute portion de bande autorisée en phonie (simplex) et recommande d'utiliser les anciennes fréquences réservées (ci-dessus) comme fréquences d'appel, puis de dégager ensuite sur une autre fréquence.

Certains relais VHF sont également utilisables en SSTV dans certaines plages horaires. Pour plus d'informations consultez les responsables des relais.

Fréquences radio HamDRM (SSTV).

Vers la page

Note : la SSTV n'est pas officiellement autorisée sur les bandes CB en France, bien que pratiquée couramment.

Vous pourrez donc aussi regarder des images SSTV sur des fréquences cibistes...

26.770 Mhz
27.500 Mhz
27.700 Mhz
27.730 Mhz




6) Évaluation de l'image reçue



Comment évaluer le rapport, donc la confirmation et l'évaluation de l'image reçue ? Ceci est indiqué dans SSTV comme suit :



Lisibilité = lisibilité Intensité du signal = intensité du signal Vidéo = signal vidéo
R 1 = illisible
R 2 = lisible parfois
R 3 = lisible avec difficulté
R 4 = lisible sans difficulté
R 5 = parfaitement lisible
S 1 = signal à peine audible
S 2 = signal très faible
S 3 = signal faible
S 4 = signal modéré
S 5 = signal suffisant
S 6 = signal bien audible
S 7 = signal moyennement fort
S 8 = signal fort
S 9 = signal très fort
V 1 = seule la synchronisation est visible
V 2 = les majuscules sont reconnaissables
V 3 = les grands détails sont reconnaissables
V 4 = les petits détails sont reconnaissables
V 5 = complètement sans bruit




7) Un peu d'électronique... les interfaces



Page WEB de G0HWC. Les schémas d'interface proposés sur cette page peuvent être utilisés pour de nombreux logiciels tels MMSSTV, EasyPal, ...

Vers la page




8) Astuce : placer une horloge en (presque) live comme image.

Cette astuce vous permet de placer une horloge indiquant l'heure du QSO.

Voici les différentes étapes de l'opération :

a) Ouvrez votre logiciel "MMSSTV" préféré.

b) Choisissez une horloge "Live" sur Internet. Vous en trouverez ici, ici ou encore ici.

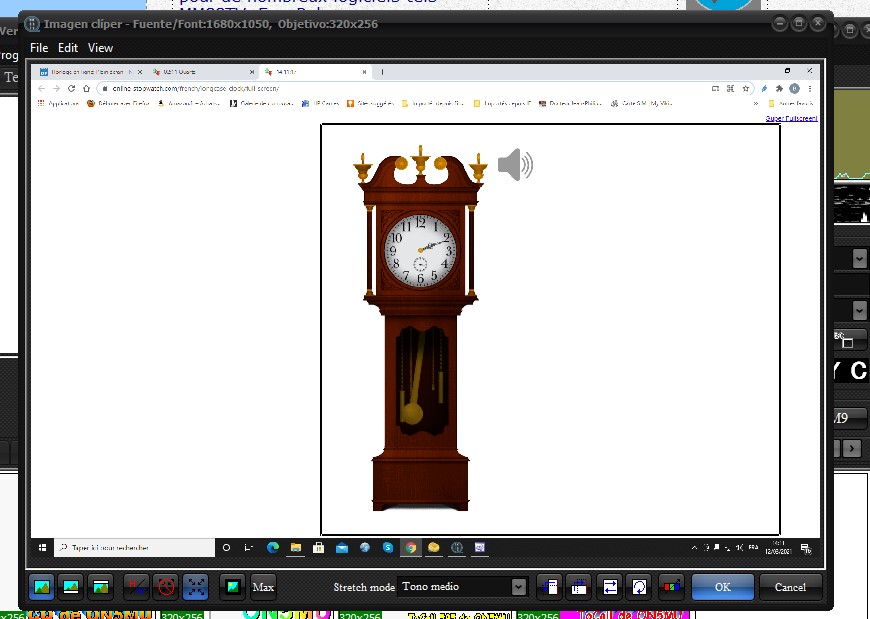

c) Lorsque l'horloge est affichée en plein écran, faites une capture d'écran en appuyant sur la touche "PrtScn" de votre clavier ; ceci aura pour effet de placer une copie de l'affichage de votre écran dans la mémoire de votre PC.

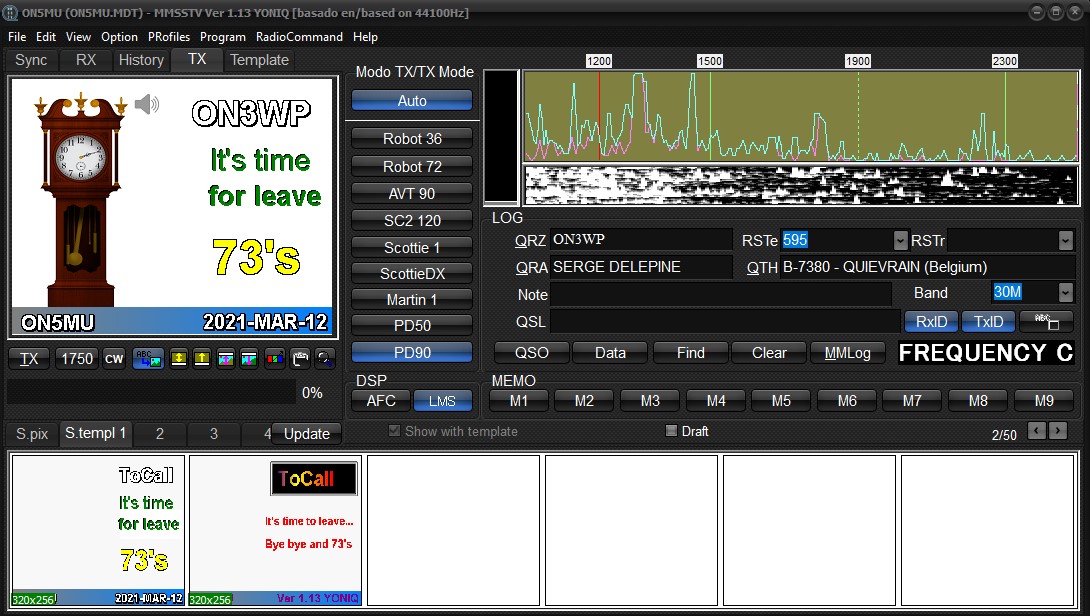

d) Revenez maintenant sur MMSSTV, et ouvrez le menu "Edit - Paste to TX Window..."

e) Une nouvelle fenêtre s'ouvre (Paint) dans laquelle apparaît l'image capturée. Avec votre souris, tracez un rectangle autour de l'horloge en laissant un grand blanc sur le côté droit de l'image comme sur l'illustration ci-dessous (c'est dans cette partie que vous écrirez votre texte ou insérerez votre "Template"), puis cliquez sur le bouton "OK". .

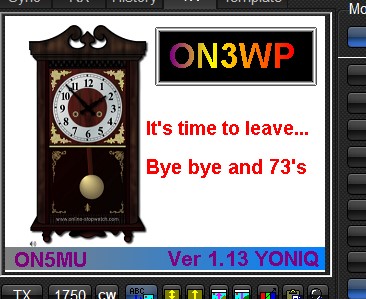

f) Insérez votre "Template" (exemples ici et ici) et envoyez votre composition !


9) Utilisation d'un "Répéteur"

a) Un répéteur SSTV a été récemment installé à Delft. La fréquence d'entrée et de sortie est 144,8875 MHz (en VHF, en FM). Son indicatif est PI3DFT. Il travaille en mode "Parrot" (perroquet). Vous trouverez plus d'infos sur le site Internet du répéteur ou sur la page QRZ.com dédiée. L'emploi du relais est simple : vous envoyez une image sur 144,8875 Mhz et le répéteur la rediffuse aussitôt.

b) Un autre répéteur est installé en Allemagne, à Braunschweig : DL0PTB (QRA Locator : JO52fh)

Vous trouverez plus d'infos sur le site de ce club de radio amateurisme : https://dl0ptb.de/

Remarques sur le fonctionnement :

  • Fréquence 144,900 MHz FM simplex

  • La passerelle envoie et reçoit sur la même fréquence

  • La passerelle envoie dans le mode dans lequel elle a reçu l'image

  • Aucune saisie à 1750 Hz nécessaire

  • FSKID activé chez l'expéditeur de l'utilisateur = fonctionnement de la passerelle

  • FSKID désactivé chez l'émetteur de l'utilisateur = commande locale via DB0PTB

  • Veuillez noter que l'écriture sur le bord inférieur de l'image est placée d'environ 5 à 10 mm vers le haut. Lors de l'utilisation de la passerelle SSTV, un tampon du serveur de passerelle est inséré tout en bas de l'écran. Vous savez donc de quel répéteur SSTV connecté l'image provient. Si votre écriture est maintenant en bas de l'écran, elle sera couverte par le tampon du serveur.

  • La balise SSTV (mode: Martin 1) envoie une image webcam toutes les demi-heures
    et une image aléatoire tous les quart et trois quarts d'heure, à condition qu'il n'y ait pas de fonctionnement SSTV.

  • La balise CW envoie toutes les 5 minutes.

c) Vous en trouverez un 3éme en Suisse, à Hohwacht am Bachtel : HB9ZF.

La fréquence d'entrée et de sortie est 144,8500 MHz (en VHF, en FM). Note : local = sans ID FSK; via Internet = avec.

Vous trouverez plus d'infos sur leur site web : http://www.hb9zf.ch/sstv.php . A noter qu'il est possible de consulter leurs images en direct (rafraîchissement toutes les 60 secondes)


10) Pour consulter mes images reçues en HF et VHF, c'est sur cette page qu'il faut se rendre.

Elle est rafraîchie toutes les 30 secondes.
