Buonasera a tutti, ho testato questa antenna per vedere se funziona come descritto nel manuale. L'autore, EA4CYQ, usa un sistema direzionale per la ricerca i satelliti, dato le mie capacità fisiche personali. Usa un sistema da fissare a un palo fisso per vedere se funziona solo al 60%, ottimo per le sonde Pallone e accettabile per i sistemi beacon.
Il mio primo tentativo è
stato quello di costruirne uno con un tubo di alluminio da 6 mm. Sono stato
abbastanza fortunato da ricevere i segnali ricevuti dai satelliti
Russi. Dalle pagine che ho descritte,
EA4CYQ, sono rimasto deluso dal CJU disattivato, si incastrava nell'acqua nella scatola e perdeva i segnali.
Ne ho costruito un'altro questo
pomeriggio nuovo con filo di rame 3 mm vediamo da provare se riceve.
L'ho fatto solo
per chi sa come fare il montaggio! È importante trovare del
filo di rame
3 mm
tagliare due pezzi della misura totale 68, con pazienza
sagomare a
rettangolo come descritto dall'autore , tutto questo e solo da sperimentare
se riceve!!!
Formula che ho calcolato la lunghezza 300 /435 =68
e fatto il rettangolo
Come ottenere un adattatore di impedenza.
Da realizzare questo sistema
EGGBEATER
Eggbeater-Ant-Revisited-English.pdf
Frequenza 435 : Luce
299762 = Cm 68.9
Formula per usare adattamento di fase tra i due dipoli.
Length ( UHF CJU-HGI)
[(300 / F(in MHz) / 4] x Vf coax.1 x Vf coax.2 ]
[(300 / 435) / 4] x
0,4356 = 0,0751m → 7,51 cm ..
Risultati ottenuti
Disegno ok per la nuova CJU-HGI rispettare
le misure al centro della bacchetti di rame
Pezzi da utilizzare per la costruzione
Disegno originale la mia idea modificato con due dipoli già e
funzionante
sta lavorando sul balcone ma piove
;
______________________Un Pallone sonda _____________________
Nominativo: IW2HUZ
Nome: IW2HUZ/B
Frequenza: 432.444 MHz
Antenna: Dipolo
Potenza: 5W
____________Ricevuto Beacon come Test ____________
Pezzi da utilizzare per la costruzione
Scatola 7x4
Fare un foto del 22
prolunga da invitale nel buco 22
collegare
dei capicorda
sagomare 24 al
centro filo
sagomare 10 al centro filo
qui e un esempio come collegare ma tutto
dentro scatola
ecco come e stato inserito dentro
gommini tagliare
al centro e entrare il rame
antenna già finita
ok Test
dal dipolo hai dipoli di riflesso 6 cm
una distanza 5,5 mm non si toccano
dal dipolo hai dipoli di riflesso 6,5
cm
una distanza 5,5 mm non si toccano
Tagliate fresare per 8 cm
Tagliare fresare lungo 8 cm
Dipolo mettere una guaina
Tagliare fresare lungo 8 cm
Uscita cavo GR58-STUB
Finale incastrato
______________________Un buon beacon sui 70 cm _____________________
Qui un test come ho ricevuto con la nuova CJU-HGI sotto
_____________Due beacon stesso autore _____________
___________________________________________________________
MODIFICA per alcuni utenti LA CJU-HGI
Un radio amatore mi ha detto e difficile usare il sistema con un adattatore di
antenna
come si presenta dell'autore del progetto. Per alcuni capisco!! un po'
difficile ha realizzare.
Allora ho pensato di ricavare il sistema
ho una antenna
Turnstyle della mia antenna ho
ricavato le foto come fare,
queste immagine sono realizza da 4 anni un sistema differente non

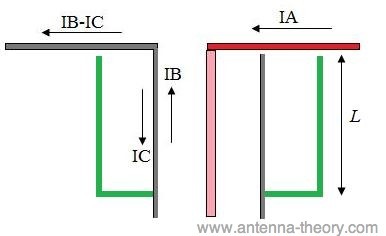

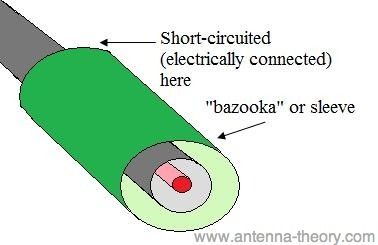

difficile solo capire il disegno e come la foto della mano Bazooka Baluns
Antenna Theory-Bazooka Baluns
Pero che non ci sia nulla incontrario realizzato anch'io questo sistema e
funziona
 |
 |
 Puoi usare filo rigido ho filo antenna centrale TV usa 1 mm |
Puoi utilizzare cavo TV centrale con guaina filo centrale TV usa 1 mm |
|
ANTENNA CJU-HGI 70CM
|
Ciao a tutti e buon divertimento 73 ik1hgi Tony |
ANTENNA CJU-HGI 70CM
|
______________________________________________
Antenna 70cm Turnstyle - Antenna QFH 137 MHz
Antenna QFH Scimmia - Antenna 70cm Geoscan
Antenna QFH Super - Nuova Antenna 70cm
Antenna QFH Super - Nuova Antenna 70cm
Antenna Turnstyle 70cm -
Riconoscimento QSL
__________________________________________________________________________________________
Anno 2026 Gennaio
|
CONCLUSIONE Non mi rimane altro che
augurarvi buon lavoro saluti Antonio ik1hgi |
|
