SDR come ricevere Meteor MN-2-3 Russo e NOAA

  IK1HGI

Antenna QFH



Primo sperimento e prima immagine ricevuto dal Meteor MN2-3 Russo
con la mia antenna realizzato QFH

13 Agosto alle 08:48 UTC

Una descrizione di come ricevere il Meteor Russo con il programma MeteorGIS, Chiavetta RTL-SDR, programma scaricare
MeteorGIS https://leshamilton.co.uk/MeteorGIS.htm

il manuale MeteorGIS stesso link, scompattare il programma e inserire sulla c:\ andare nella cartella Orbitron una volta lanciato, in basso ha destra una icona driver SDRSharp affianco clicca e aspetta qualche secondo si attiva SDRSharp, non eseguire nulla della cartella MeteorGIS solo Orbitron, a questo punto se avete una antenna QFH ho simile aspettare i Satellite Meteor MN2-3 e Noaa, potete usare con questo programma anche per Noaa il programma MeteorGIS lavora tutto automatico, per Noaa scaricare programma

https://wxtoimgrestored.xyz/downloads/



 buon divertimento73 Tony ik1hgi

https://www.youtube.com/watch?v=ejjKmGiJuU4&feature=youtu.be



https://sdr-es.com/construccion-antena-qfh-137/

_____________________________________________________________________________________________________________________

Come realizzare una Antenna QFH

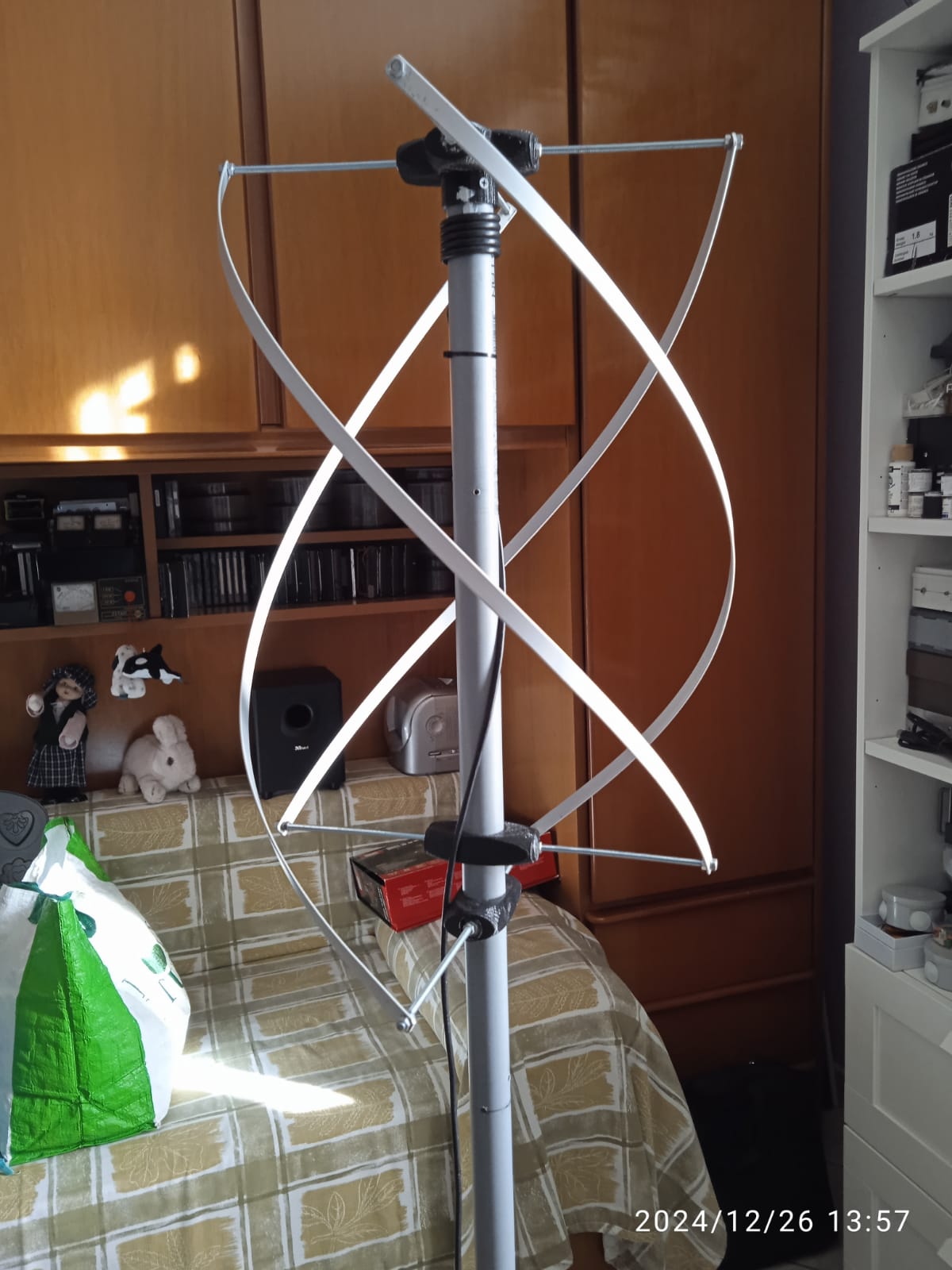

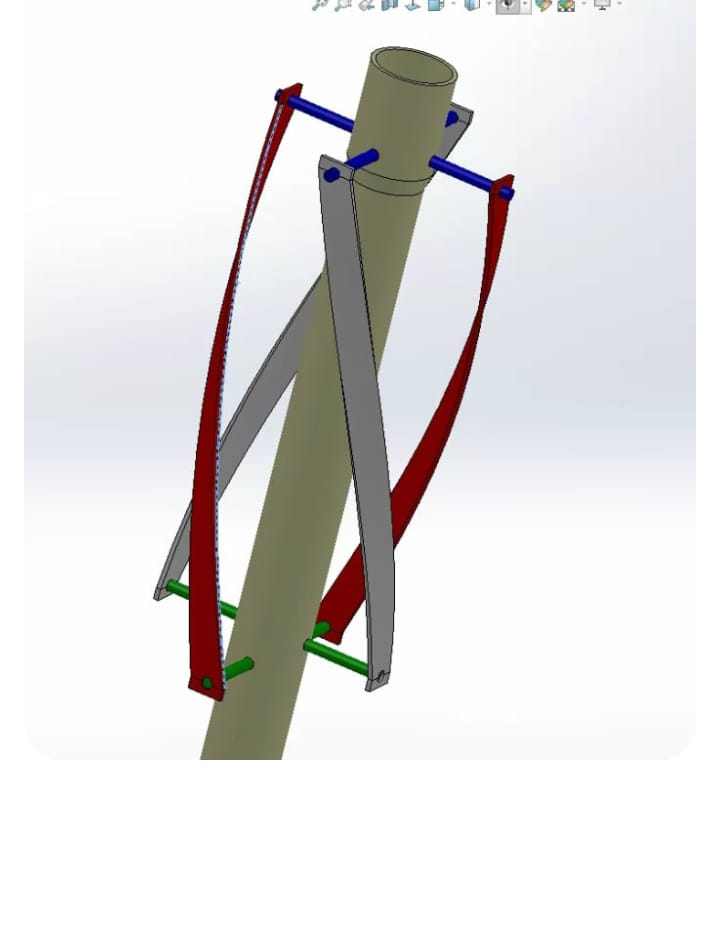

Nuova QFH Esistono diversi Modelli in costruzioni

La mia prima Antenna QFH realizzata Marzo 2023 in seguito ho realizzate altre Tre, li sto usando assecondo la posizione del    NOAA da Sud verso  Nord ho viceversa.

Ho realizzata e la prima QFH come si vedere la foto la consiglio, di vedere è capire come avviene la lavorazione del mio modo di fare, con attenzione leggere schema dell'autore come verrà eseguita, la mia lavorazione nel mio modo di lavoro, anche qualcuno possa avere idei diversi buona lavoro..

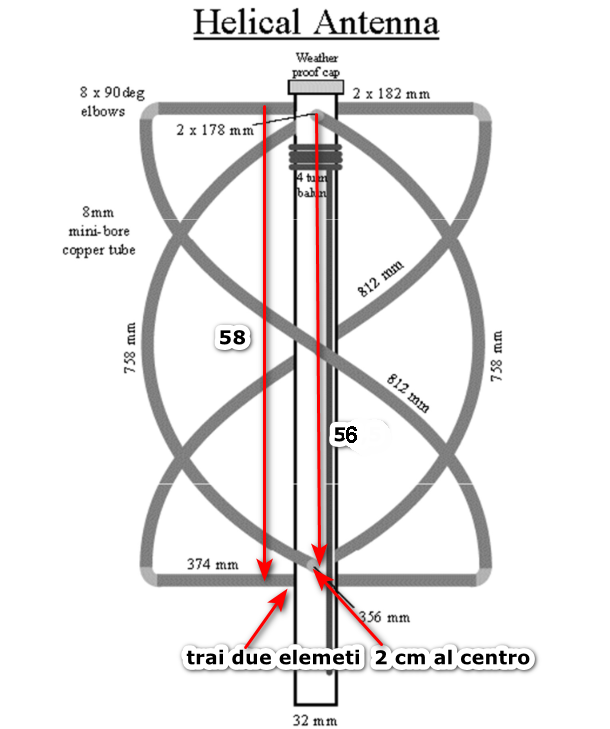

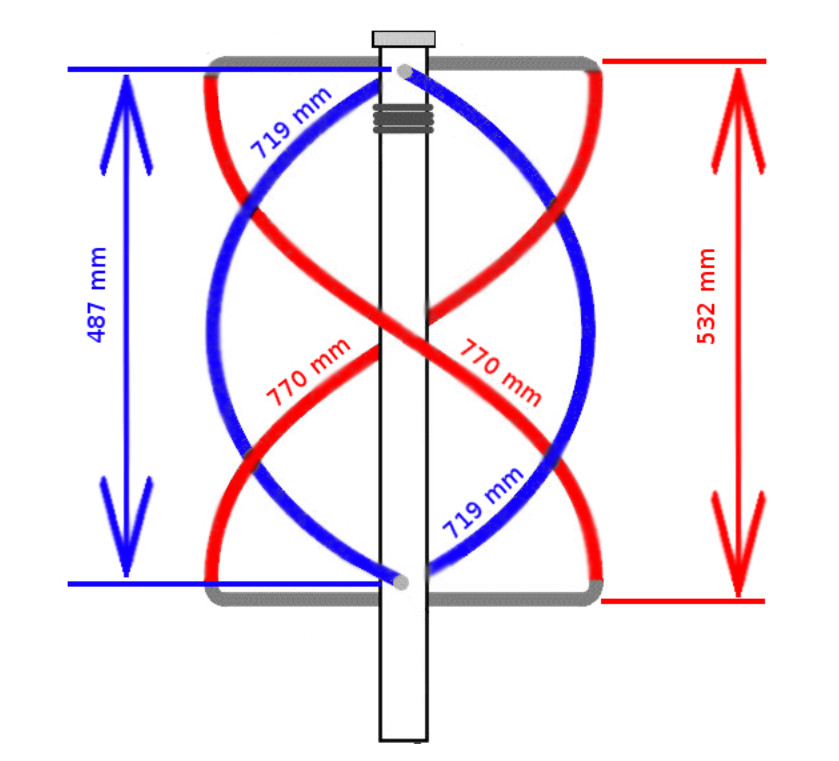

Consiglio come schema PDF, la lunghezza  del dipolo  36,4 e 35,6 vengono calcolate anche la curva la distanza tra i dipoli è 2 cm

La foto laterale  non capivo se risuonava in Frequenza, ho avuto un aiuto del mio carissimo amico Massimo, con il suo strumenti professionale per calibratura, ho avuto gran successo non un rapporto del ROS basso non immaginavo di avere avuto un gran successo, grazie a Massimo IK1IZB mi ha dato la possibilità di poter analizzare e vedere il segnale dell'antenna QFH il Ros 0,01  non credevo hai miei occhi cosi basso il rapporto utilizzando lo strumento da lui della sua professionalità
RF NETWORK ANALYZER 8711A da 300Khz -1300Mhz, sono rimasto contento divedere il risultato grazie a Massimo.

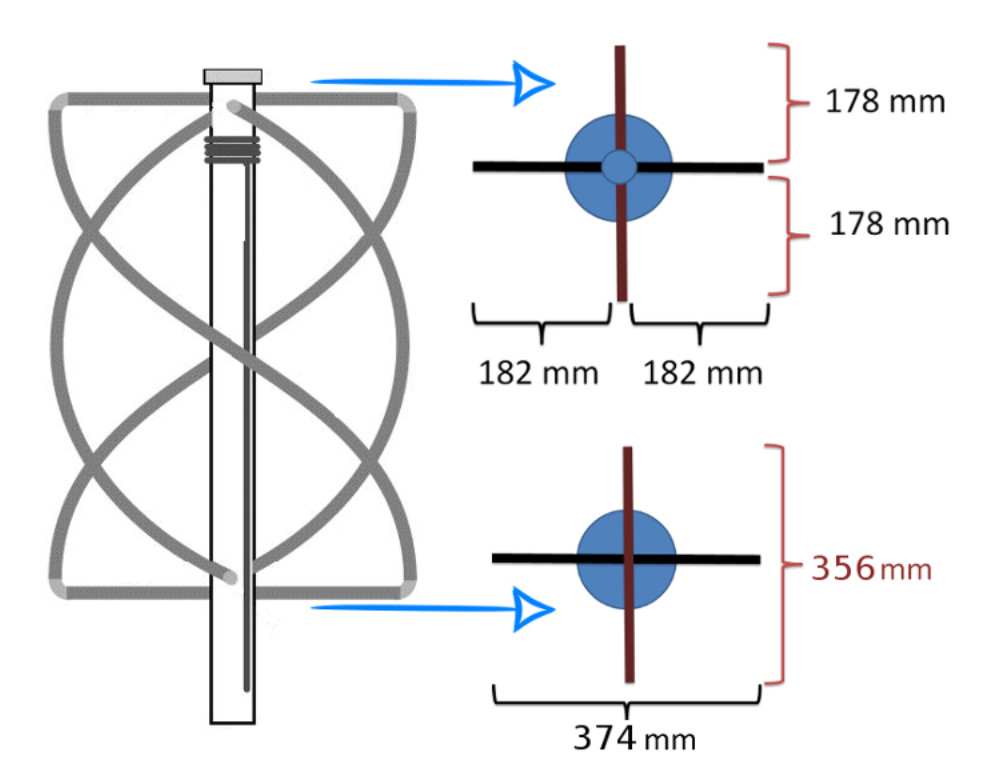

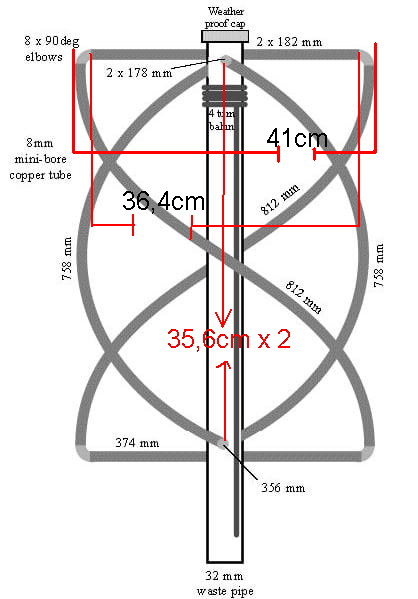

L'antenna è composta da (10) pezzi separati alluminio. Ecco cosa ho fatto quando lavoravo sui pezzi da 812 mm, li taglierei forse 10-20 mm più lunghi, pezzi più lunghi (2) 812 mm (2) 758 mm (1) 374 mm (1) 356 mm (2) 182 mm (2) 178 mm

Innanzitutto, tieni presente che la parte superiore dell'antenna riceve i pezzi diritti da 178 mm e 182 mm. Entrambi 178mm i pezzi sono opposti l'uno all'altro ed entrambi i pezzi da 182 mm sono opposti. Nella parte inferiore dell'antenna, i fori inferiori ottengono il pezzo da 374 mm e i fori che sono 24 mm sopra ottengono il pezzo da 356 mm. IL I pezzi da 182 mm e 374 mm sono paralleli tra loro. I pezzi da 178 mm e 356 mm sono paralleli l'un l'altro. Assemblarli nei rispettivi fori.

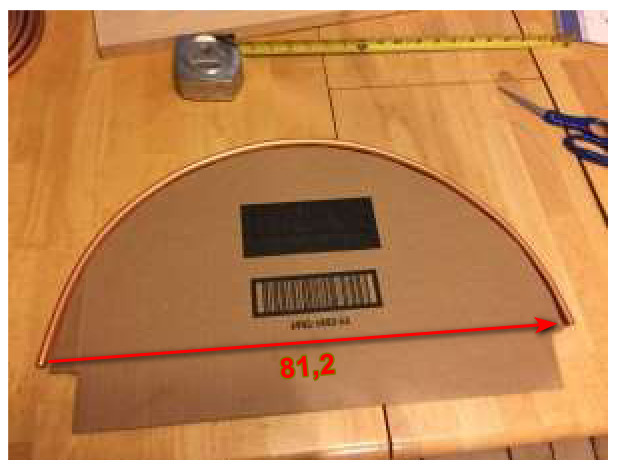

Ho preso un pezzo di cartone, uno spago e due matite e ho realizzato un rudimentale bussola. Per prima cosa ho preso il raggio del pezzo da 812 mm e ho tracciato un semicerchio sul cartone. Voi
posso fare il possibile e farlo anche in legno, ma il cartone ha funzionato perfettamente per me.

Quindi per trovare la curvatura prendere un cartone piegare con attenzione il tubo attorno alla sagoma come il cartone una volta terminati il lavoro da piegare i pezzi da 812 mm 758 mm.

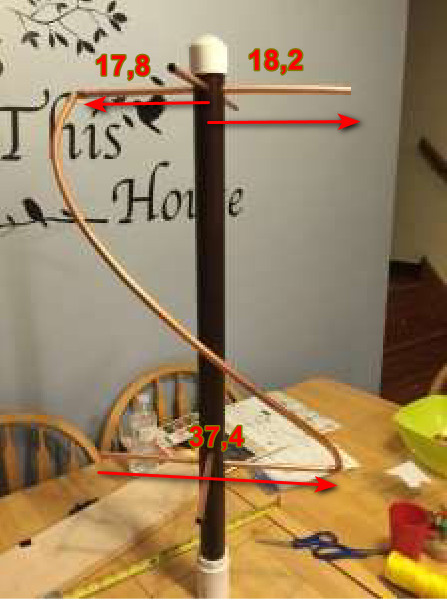

Una volta inseriti i pezzi diritti sotto, e i pezzi del dipoli, prendere un pezzo da 81,2 inserire la curva a 81,2 90 gradi, superiore dipolo 17,8  e la parte sotto alla barra trasversale il buco sotto  nella posizione barra 37,4 è girare  lato opposto, ripetere anche lo stesso sistema con altra pezzo del 81,2 e cosi anche altre pezzi 75,8 lato opposto, ripetere anche lo stesso sistema con altra pezzo

https://usradioguy.com/wp-content/uploads/Build-A-QFH.pdf

Prima costruzione Antenna QFH

La mia antenna QFH costruzione 5 mesi ricevuto

NOAA forma 15/18 /19 composizione

Number of Passes: 4 Pocker stasera

Satellite: NOAA 15/18/19
Direction: northbound
Creation Time: 10 Dec 2023 19:26:16 GMT



I FILE DEL SOFTWARE:

Qui si specchiano le copie del software e dei file utilizzati nella creazione di questi Meteor Immagini.
Se sapete di più versioni correnti per favore fatemelo sapere.

questo e il link che da le possibilità di capire tutto

https://usradioguy.com/meteor-satellite/?fbclid

_________________________________________________________________________________

https://leshamilton.co.uk/MeteorGISShapes.htm

Una delle caratteristiche più importanti di MeteorGIS è la capacità del software
non solo per una riprogettazione di immagini dal russo sovrapposizioni
composto di Coste, il paese contorni etc. Le due immagini qui sotto mostrano questo.





Seconda Antenna QFH

Nuova QFH

Data 07-09-2023 questo e il mio primo test con antenna realizzato ieri con il piattino di alluminio 10x2 e una barra filettata del 5mm tubo PVC 40, del costo 8€

Prometto tutto sul balcone al 80% ma sul tetto anche questa da ottimi risultati, vediamo quando arriva il sole la metto a 4 metri sul balcone come si vede la prima QFH realizzata 4 mesi fa test risultato 100x100 e sarà la differenza, questi sono test per il momento grazie buona sperimentazione

Le mie QFH hanno dato tutti ottimi risultati, lo realizzata altra ho comprato altro materiale solo 8€ e lo realizzata in 40 minuti già capisco come vengono realizzare in poco tempo, una persona mi disse e difficile a realizzare, ricomprato altro un lametino del 10x2 mm alluminio e una barra filettata 5mm rispettato i disegno del autore, e la stessa che ho fatto in tubo del 6mm finita ieri sera, fatto dei test sul balcone risultato come quella che uso in tubo alluminio.

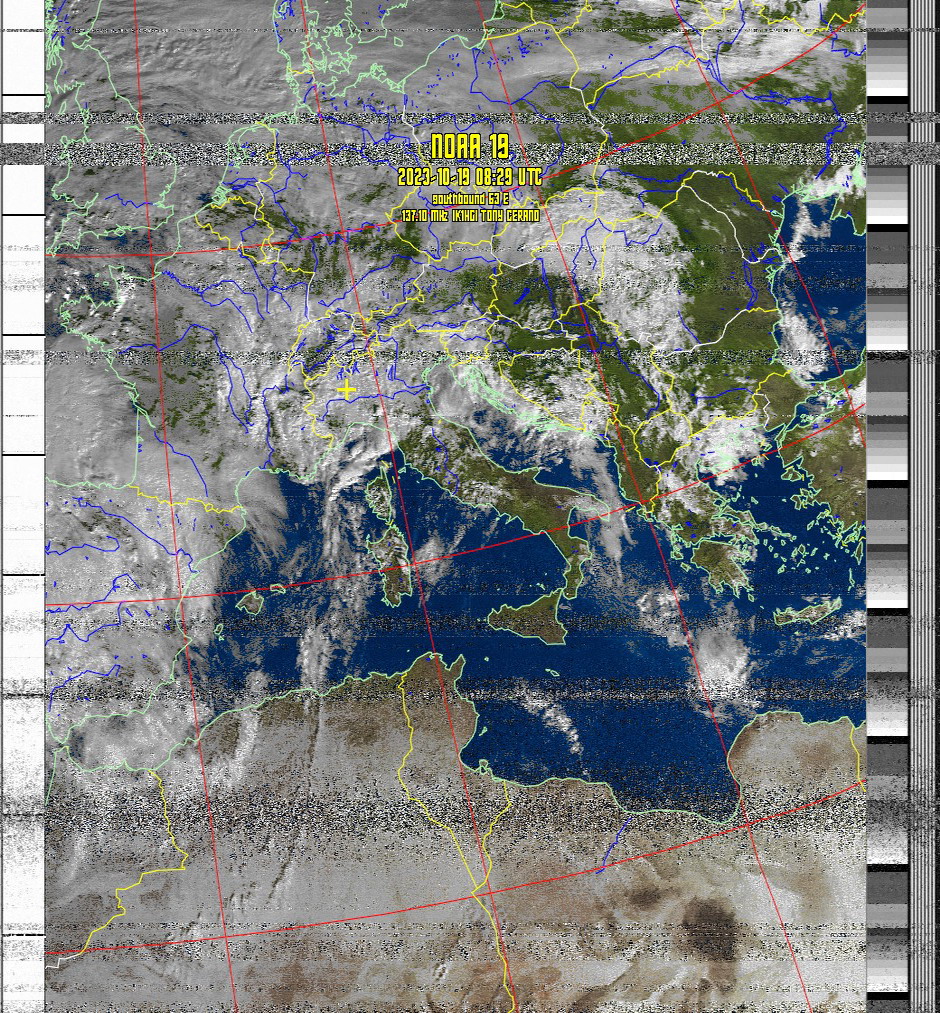

Come si vede ricevuto adesso il mio primo test immagini del Noaa 19 l'ore 08:19 utc data in data 19/10/2023 le mie relazione sono dei test per il momento, sul balcone non ho spazio dal balcone potete vedere lo schema della QFH lunga  i risultati sono 100x100 (schema qui)

https://sdr-es.com/construccion-antena-qfh-137/?highlight=qf



Terza Antenna QFH

Nuova QFH

Data 19-10-2023 antenna QFH secondo modello fatti dei test con antenna realizzato con il piattino di alluminio 10x2 e una barra filettata del 5mm tubo PVC 40, del costo 8€.

Prometto i miei test sono tutto sul balcone antenna già come si vede ha dato risultato al 80% ma sul tetto sarà ottimo 100% vediamo in futuro, sul balcone come si vede la seconda QFH realizzata dopo 7 mesi risultato 100x100, la differenza che la prima utilizzato tubo di allumini del 6, il lavoro e sempre lo stesso solo la diversità del materiale usato sempre alluminio, il risultato e ok questa e il risultato ricevuta sul balcone  Immagine per il momento grazie buona sperimentazione.

Le mie QFH hanno dato ottimi risultati, lo realizzata altra per capire con 8€ cosa ho fatto ieri in 40 minuti, una persona mi disse e difficile a realizzare, ho comprato un lametino del 10x2 mm alluminio e una barra filettata 5mm rispetta i disegno che ho depositato e la stessa che ho fatto in tubo del 6mm finita ieri sera fatto dei test sul balcone risultato come quella che uso in tubo alluminio. come si vede ricevuto adesso il mio primo test immagini del Noaa 19 l'ore 08:19 utc data 19/10/2023 prometto che le mie relazione sono dei test per il momento, oggi piove e non posso mettere sul tetto dal balcone. mi e stato dato una richiesto dello schema qui

https://sdr-es.com/construccion-antena-qfh-137/?highlight=qf





QFH modello uguale come la prima ma la diversità



Nuova QHA

Nuova QHA

Data 24-10-2023 antenna QHA secondo modello fatti dei test con antenna realizzato con il tubo del 6 mm di alluminio 100   tubo PVC 40 di 1.50 del costo 10€.

i miei test sono tutto sul balcone antenna già come si vede ha dato risultato al 80% ma sul tetto sarà ottimo 100% vediamo in futuro, sul balcone come si vede la seconda QFH realizzata dopo 7 mesi risultato 100x100, la differenza utilizzo tubo di allumini del 6, il lavoro e sempre lo stesso solo la diversità del materiale usato, il risultato e ok questa e il risultato ricevuta sul balcone Immagine per il momento grazie buona sperimentazione.

una amico mia detto una richiesto per lo schema qui



https://officinahf.jimdofree.com/antenne-elicoidale-qha/



QHA modello uguale ma più lunga diversa



Iniziamo a capire come realizzare tutto un' antenna QFH

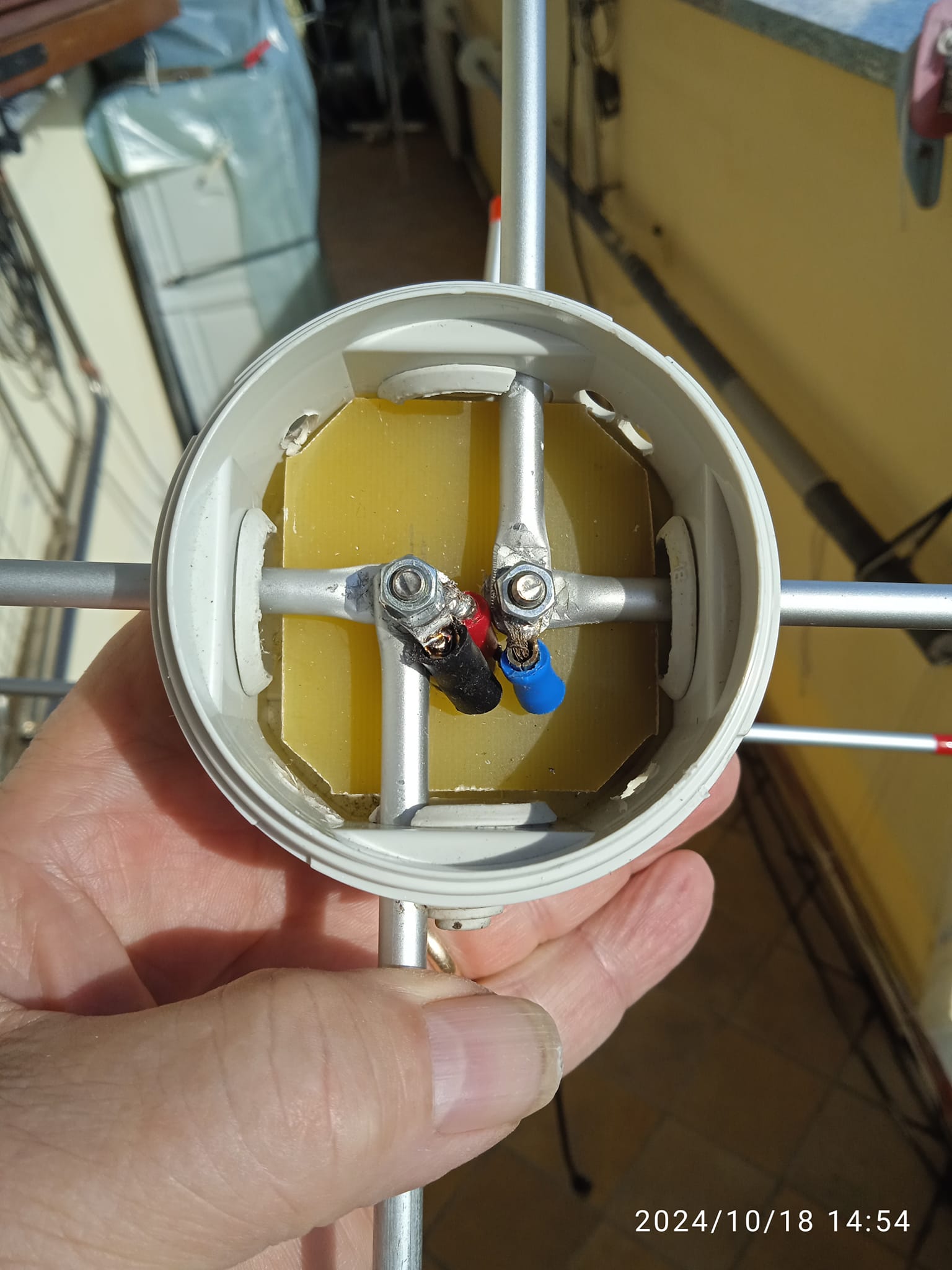

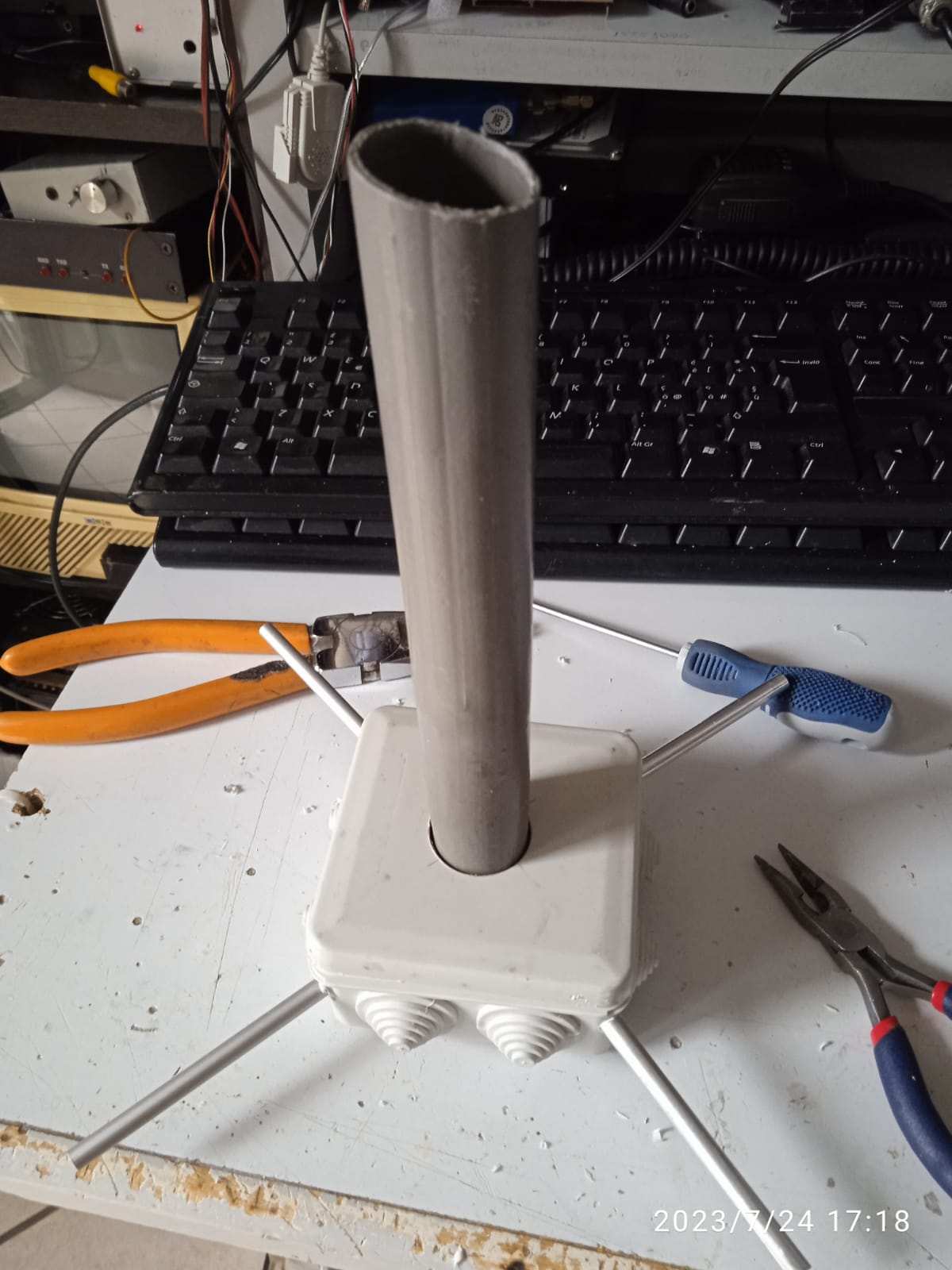

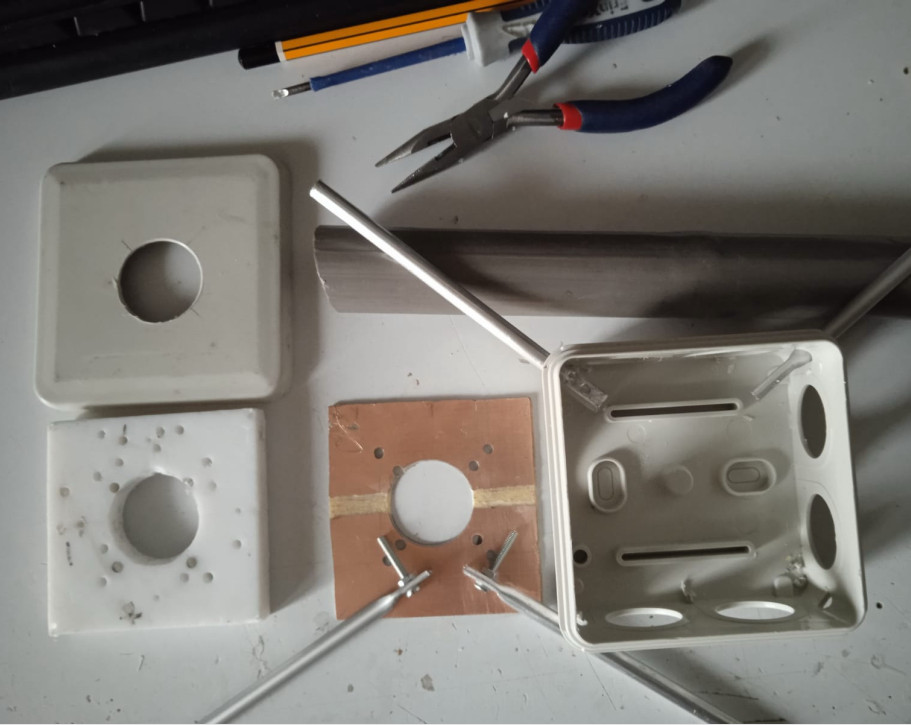

La prima cosa da poter realizzare Antenna QFH questi sono le parti che interessano una scatola deviazione elettrica un pezzo di pcb verrà fresata in mezzo per ottenere le due parli da collegare filo GR58 il centrale e massa

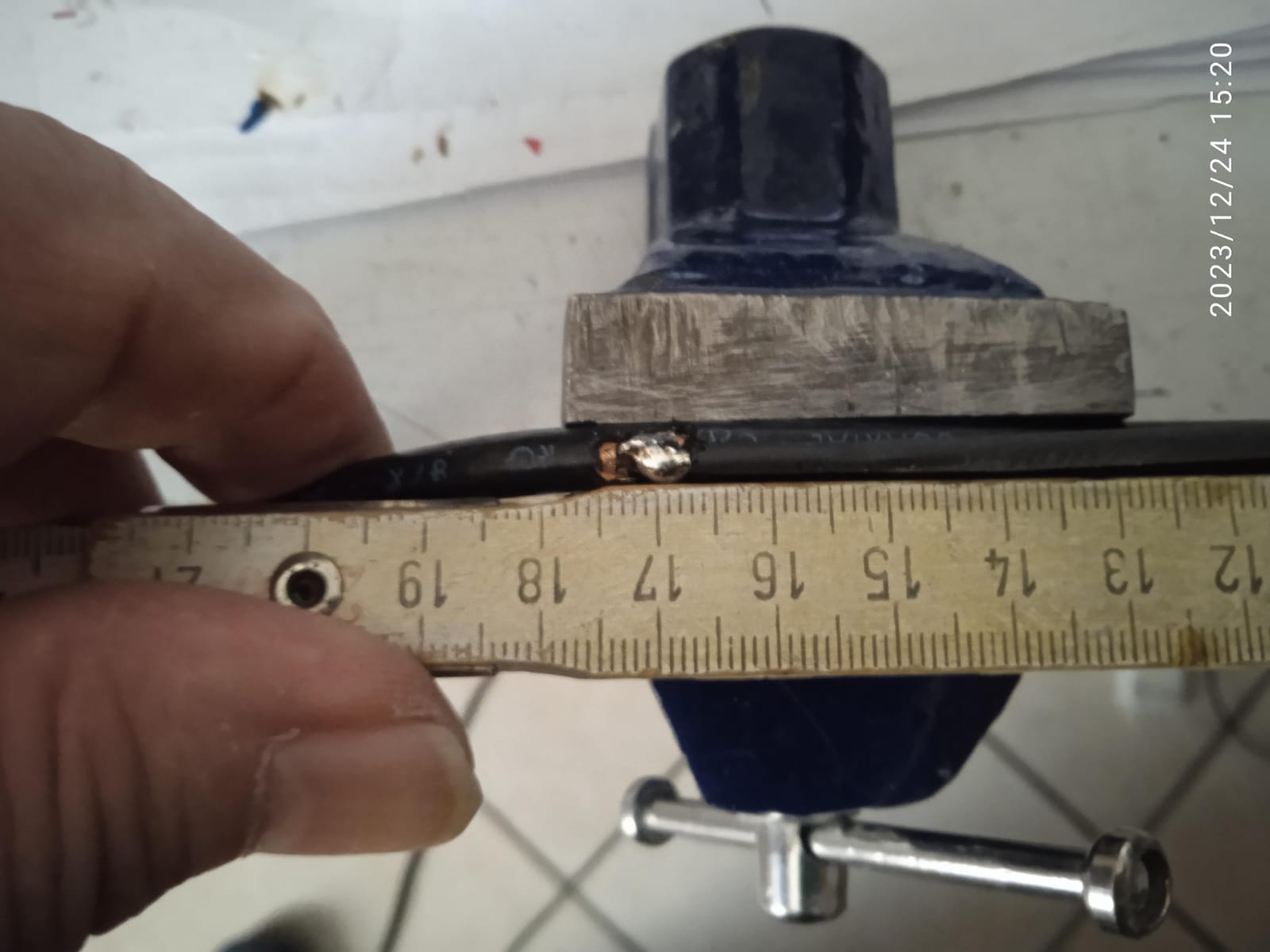

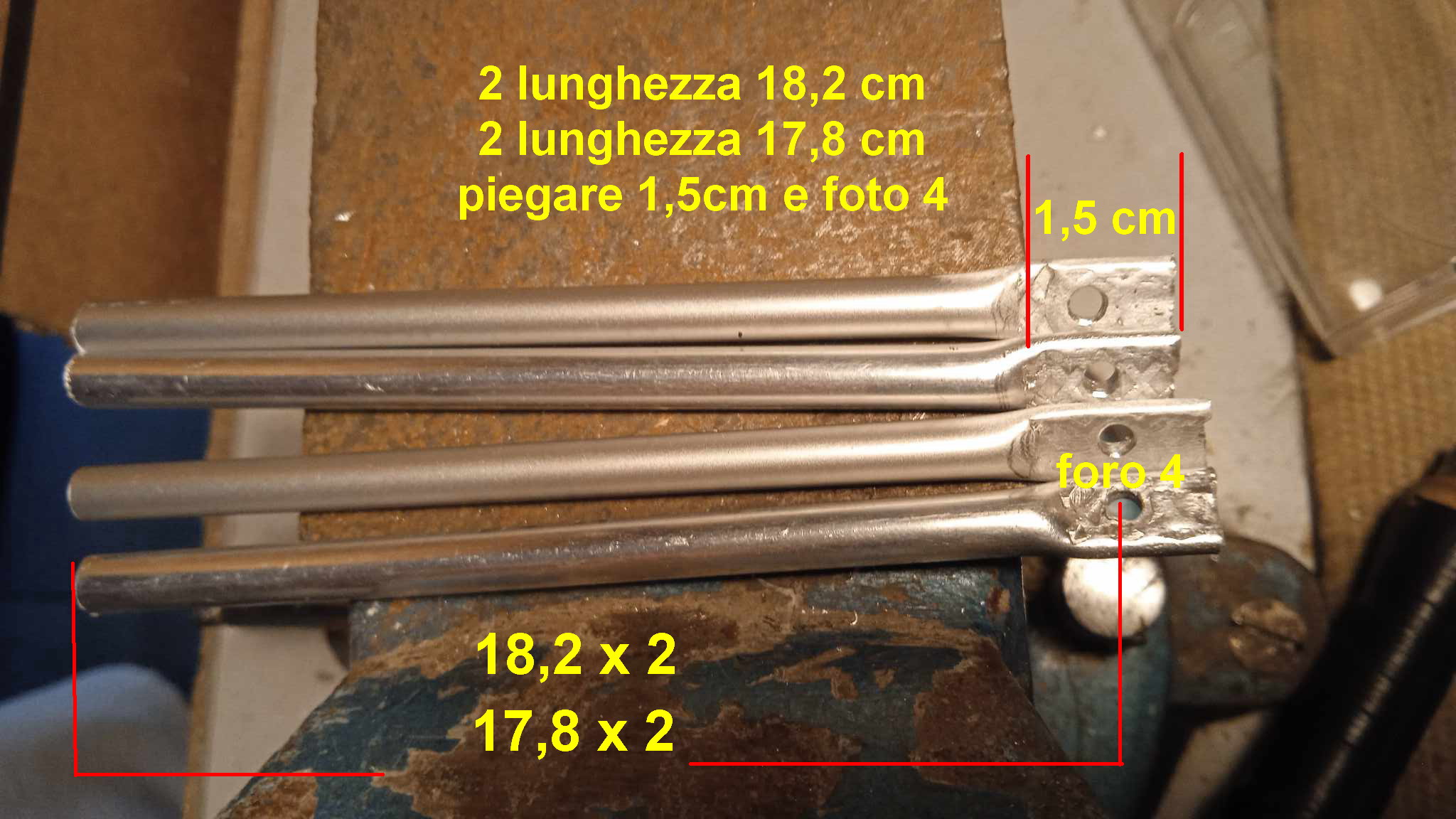

Tagliare il tubo di alluminio 2 da 18,2 altro altri 2 da 17,8 cm piegare come foto tutte 4 pezzi, in  morsa come foto a 1,5 cm, forare con punta del 3 al centro



il disegno indica come deve essere collegata

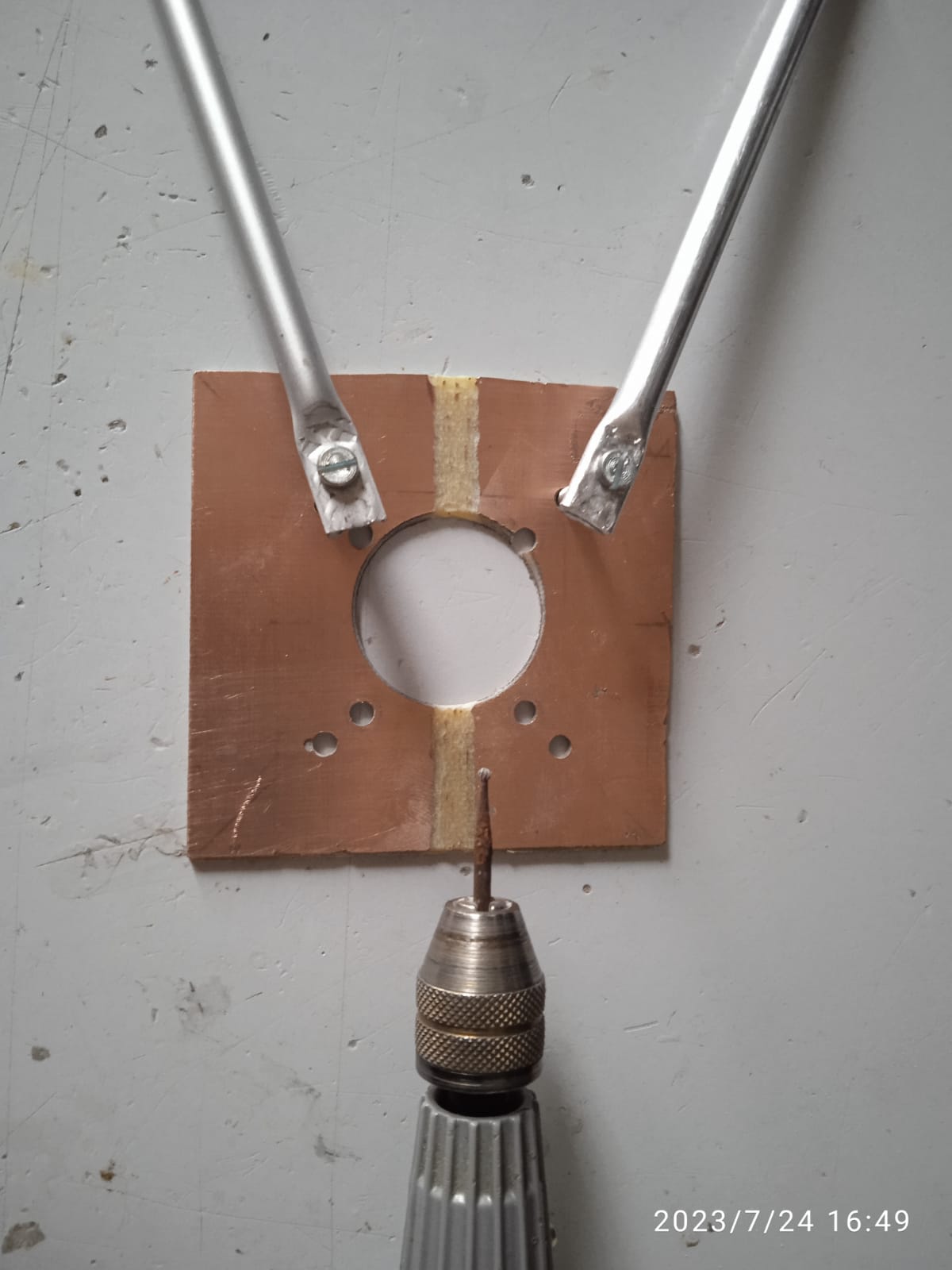

fresare come foto per dare il collegamenti la distanza dei dipoli e ( 2 cm open ) da considerare uguali



come avviene già finita questo e una dimostrazione di  come viene realizzato tutto e un esempio del pvc e tubo PVC del 40

parete finita dimostrazione

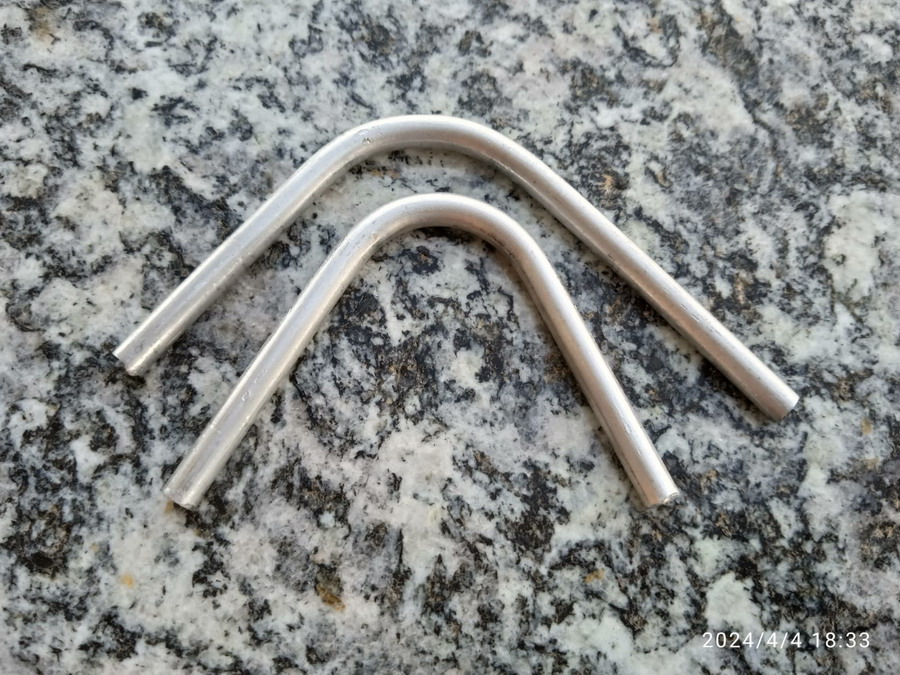

qui e molto importante la piegare a 90gradi come si presenta la foto, ho usare tondino alluminio del 4 con aiuto della morsa piegato con tubo del 20

alla fine come si deve presentare questo sistema  usato tondino alluminio del 4



La posizione del angolo a 90" gradi

La posizione del angolo a 90" gradi verrà inserito dentro del alluminio del 6



questo e schema da realizzare le parti di montaggio

finito già montato tutto pressare con pinza





https://www.youtube.com/





http://www.youtube.com/

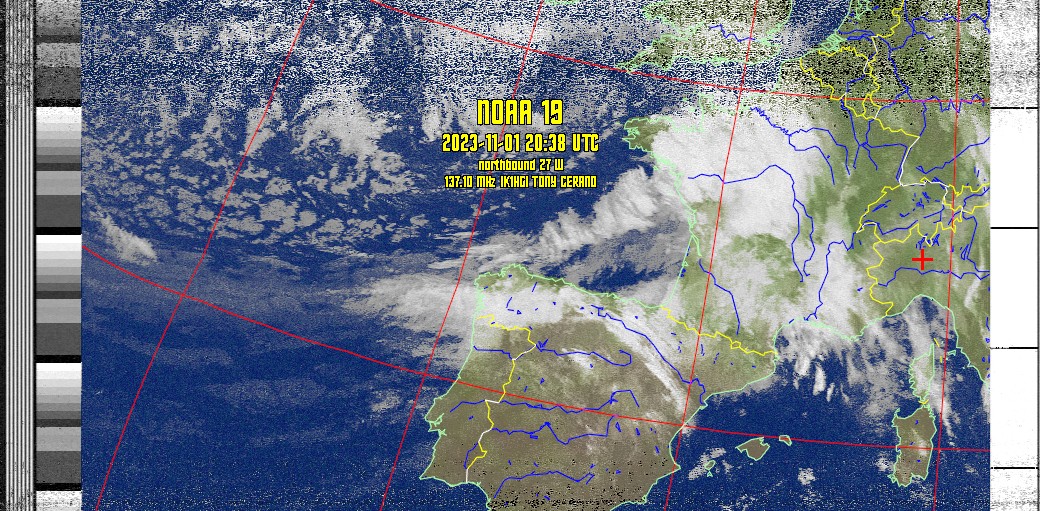

Oggi 1 Novembre 2023 ho messo antenna QHA postazione provvisorio sotto il tetto per capire se ricevevo, fatto subito un test 137.100 la sera provato ha ricevere il Noaa 19 alle 20:19 foto più pulito no QRM ho ricevuto 50% sotto tetto non buono, devo aspettare adesso in primavera di salire sul tetto qui piove sempre ma ci sarà un giorno bello!!!!

Data 02/11/2023 stasera altro test ricevuto 90% buono il segnale penso sia ok antenna QHA per il momento sotto tetto, ok funziona bene sono contento, chi viole realizzare e ricevere i segnali del Noaa e Meteor da sperimentare passo tutti info già messo su Youtube i link dei vari programma tutti funzionanti, questo e il link della antenna che ho realizzato



Una descrizione di come ricevere il Meteor

 MeteorGIS, Chiavetta RTL-SDR, programma da scaricare MeteorGIS
https://leshamilton.co.uk/MeteorGIS.htm

https://leshamilton.co.uk/MeteorLRPTSuite.htm

 il manuale MeteorGIS stesso link, scompartire il programma e inserire sulla c:\ andare nella cartella Orbitron una volta lanciato, in basso ha destra una icona driver SDRSharp affianco click e aspetta qualche secondo si attiva SDRSharp, non eseguire nulla della cartella MeteorGIS solo Orbitron, a questo punto se avete una antenna QFH ho simile aspettare i Satellite Meteor MN2-3 e Noaa, potete usare con questo programma anche per Noaa il programma MeteorGIS lavora tutto automatico, per Noaa scaricare programma https://wxtoimgrestored.xyz/downloads/

Le immagine sono come test sotto tetto casa

Realizzato messa sotto il tetto come test il segnale che ricevo 80% ok per questa primavera la mettiamo sopra il tetto

02/11/2023

202/11/2023



Come ricevere il meteor Russo Futuro

22 febbraio 2024
Veicolo di lancio Soyuz-2-1B/Fregat-M
Sito di lancio Vostochny, Cosmodromo Sito 1S
Finestra di lancio 05:43 UTC



___________________________________________________________________________

https://usradioguy.com/satellites/meteor-m-2-4/



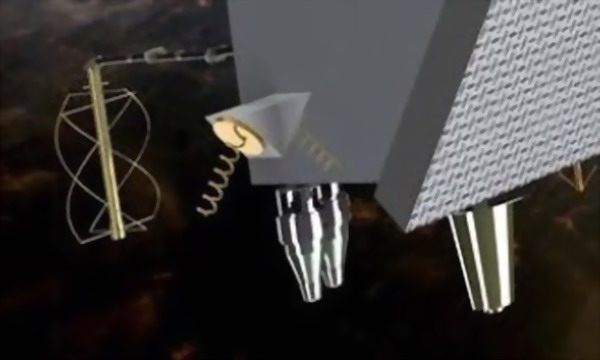

Nuovo Saltelli Russo per 29 Febbraio 2024

29 Febbraio 2024
Veicolo di lancio Soyuz-2-1B/Fregat-M
Sito di lancio Vostochny, Cosmodromo Sito 1S
Finestra di lancio 05:43 UTC

Data di lancio: 29 febbraio 2024, alle 8:43
ora di Mosca (5:43 UTC)
.

Luogo di lancio: Cosmodromo di Vostochny. Veicolo di lancio: razzo Soyuz-2.1b. Carico utile primario: satellite idrometeorologico Meteor-M n. 2-4. Carichi utili secondari: Satelliti CubeSat di università russe, società commerciali e organizzazioni no-profit. Notizie precedenti: Il satellite e i dispositivi associati sono stati consegnati al cosmodromo il 28 dicembre 2023. Il rifornimento è iniziato sul Fregat Upper Stage il 16 gennaio. Questo lancio è significativo per diversi motivi: È il primo lancio dal cosmodromo di Vostochny nel 2024. Meteor-M No. 2-4 è l'unico satellite della sua serie il cui lancio è previsto quest'anno. Il lancio include diversi CubeSat, a dimostrazione del crescente interesse per questo tipo di piccoli satelliti. Nel marzo del 2023 la società statale Roscosmos ha rilasciato una dichiarazione ai giornalisti secondo cui, a causa delle sanzioni tecnologiche da parte dei paesi di tutto il mondo:

____________________________________________________________

https://usradioguy.com/satellites/meteor-m-2-4-launch/



Flag Counter

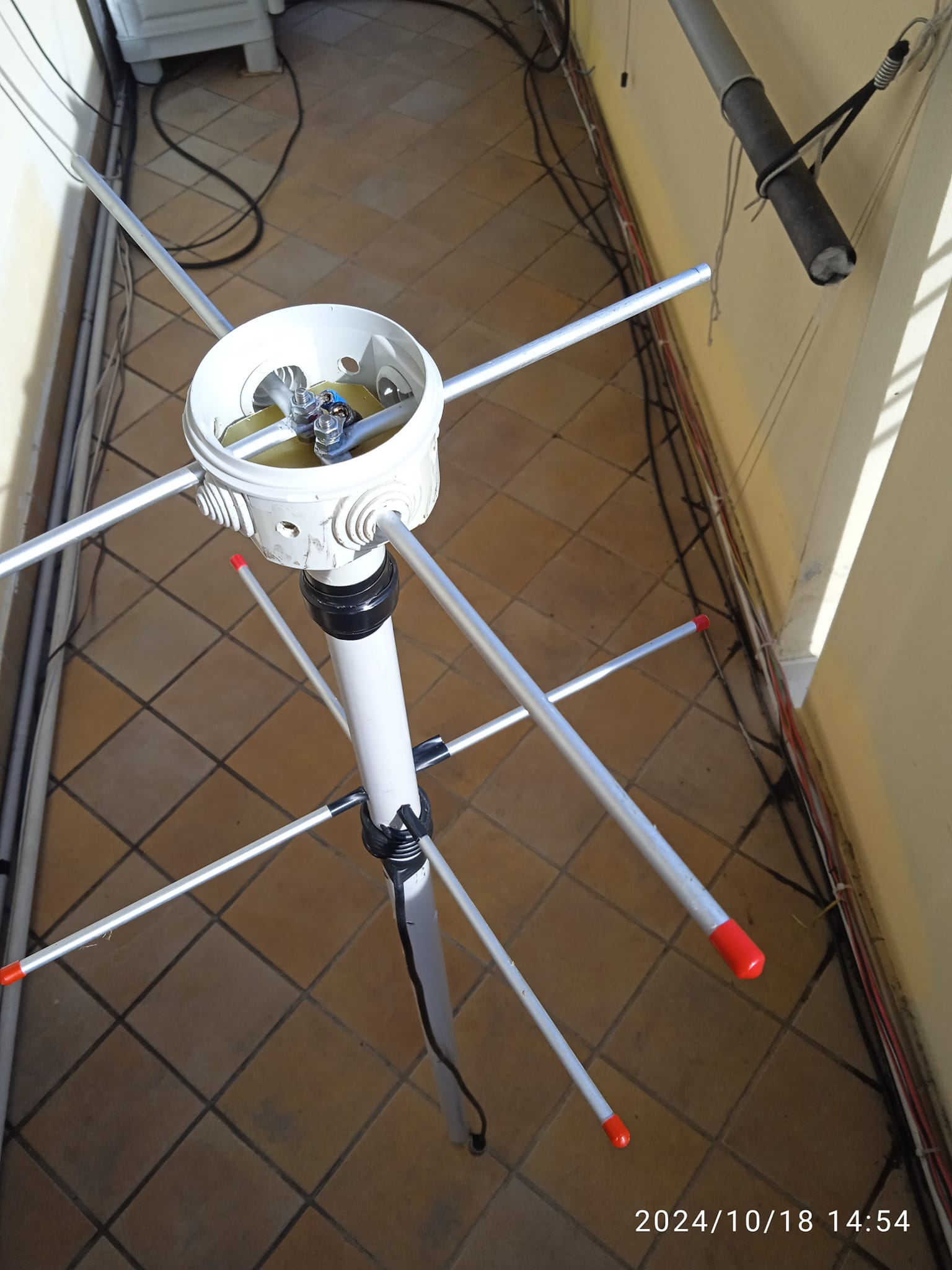

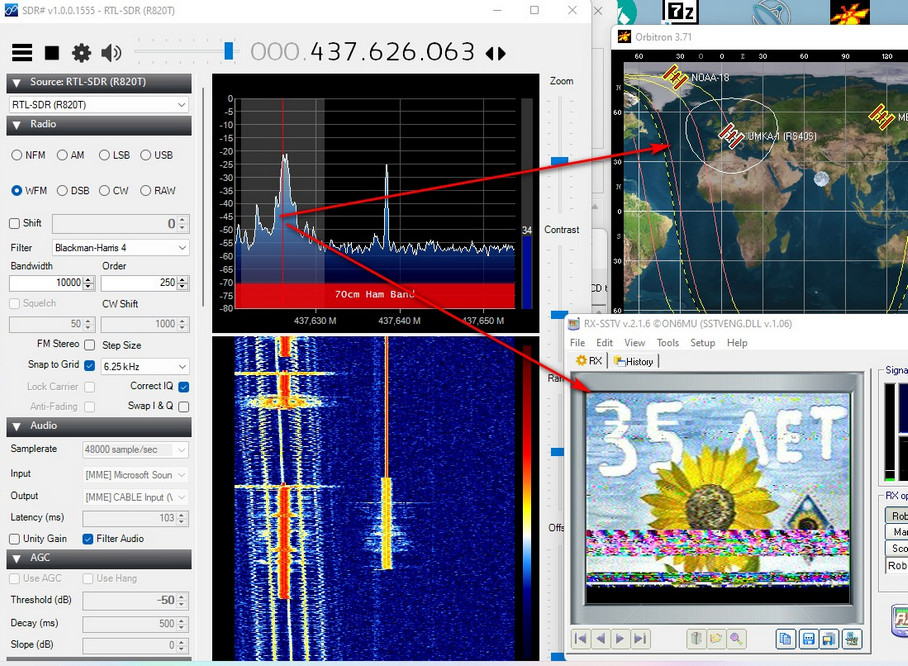

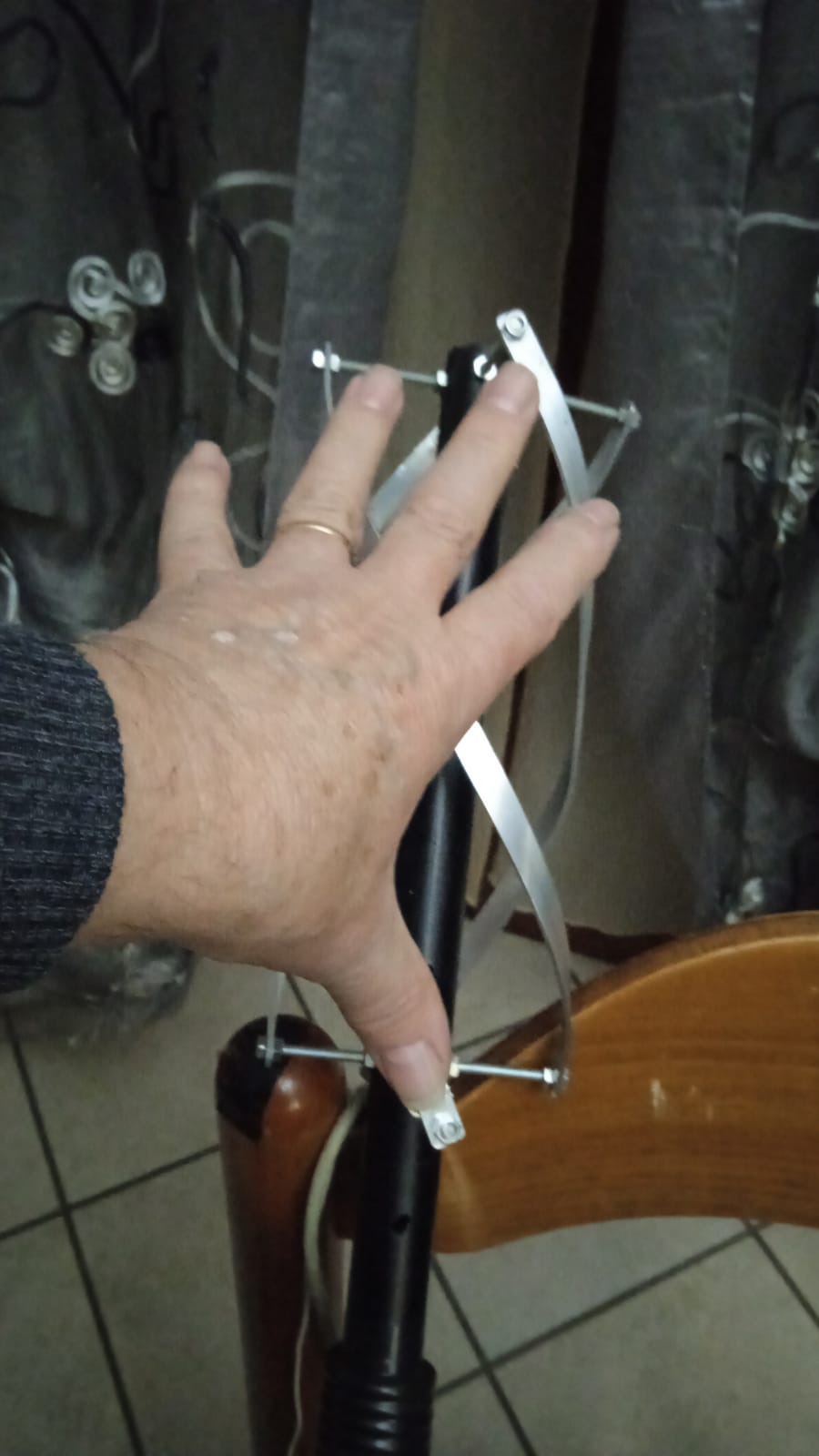

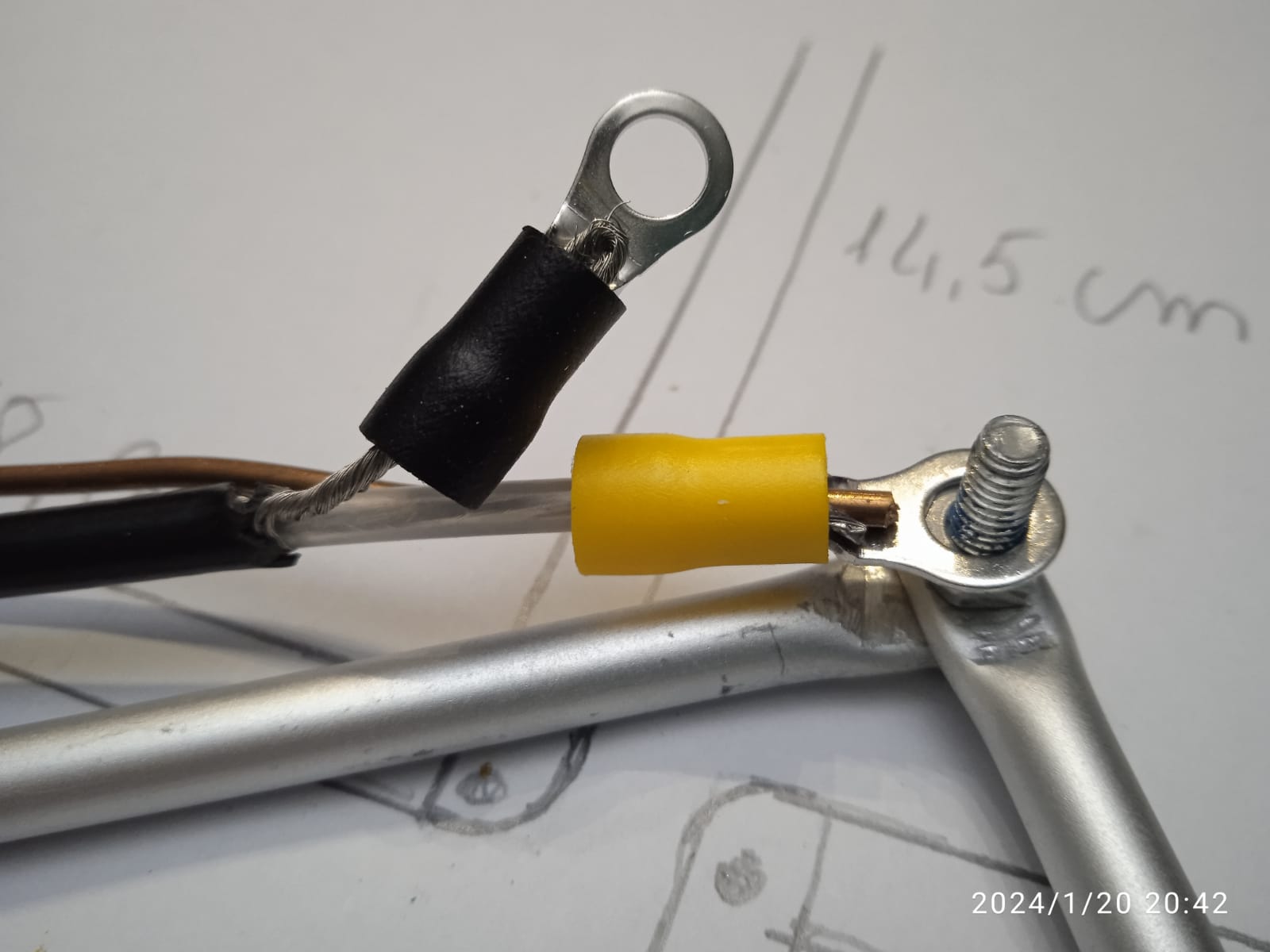

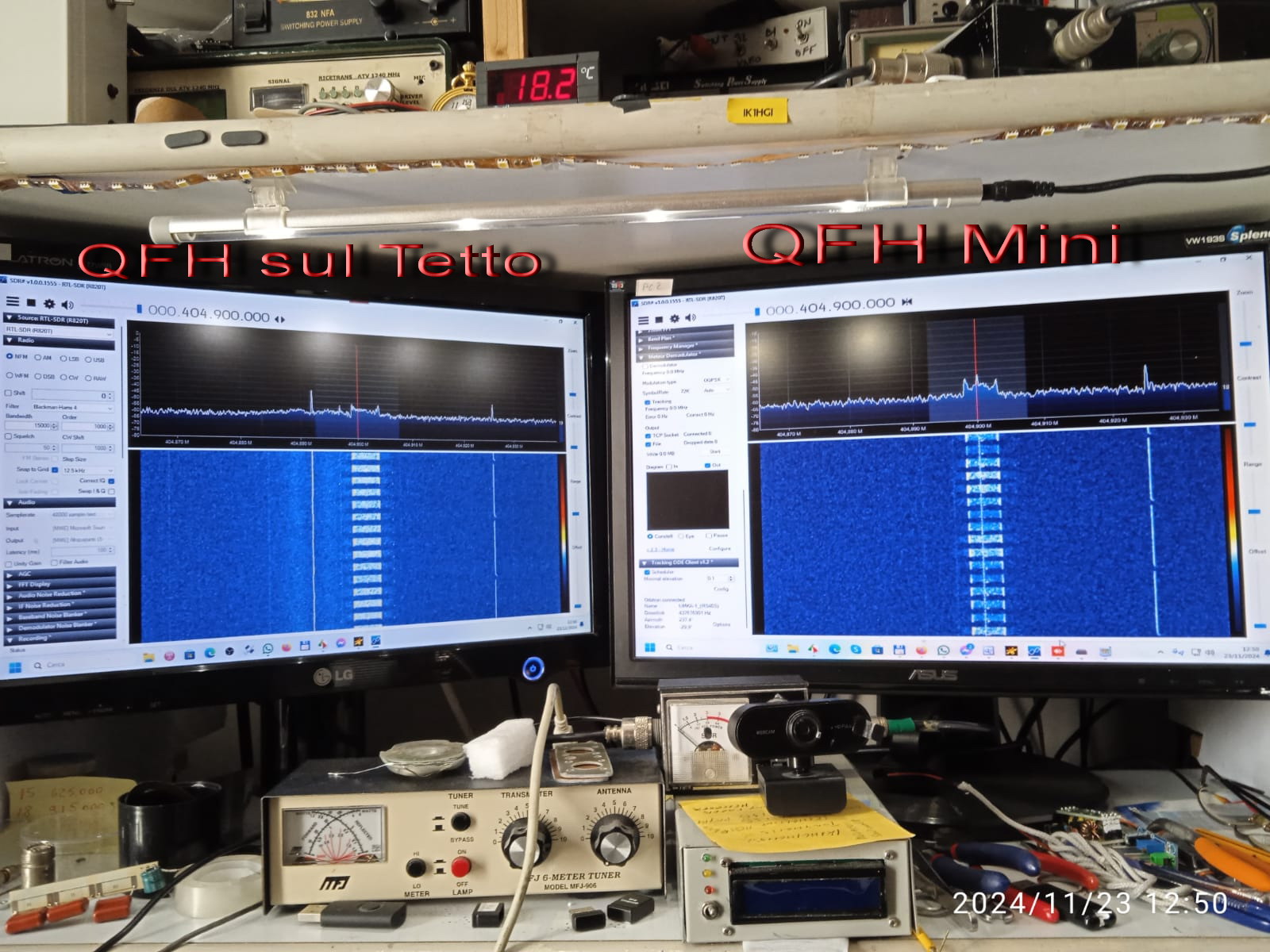

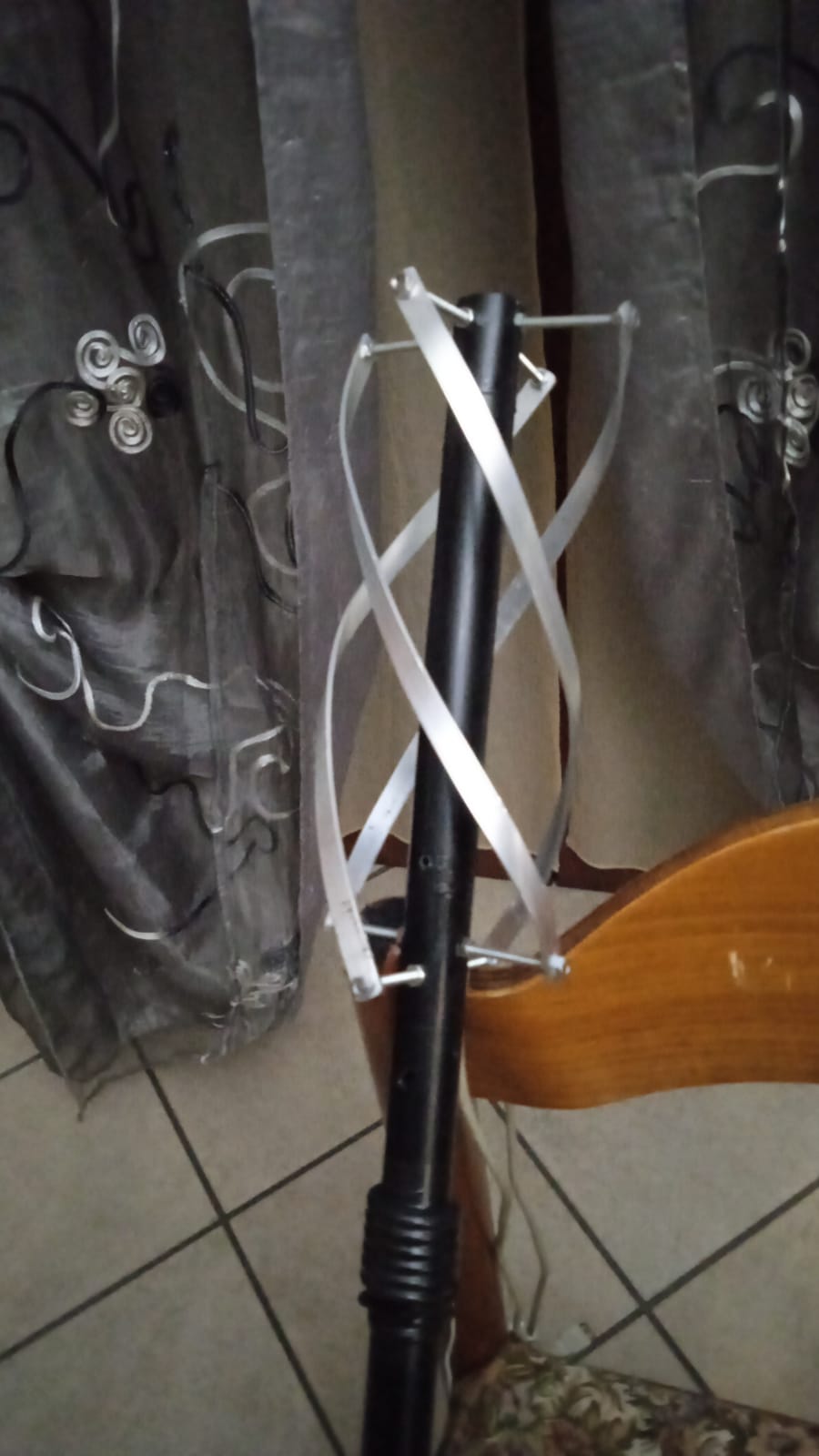

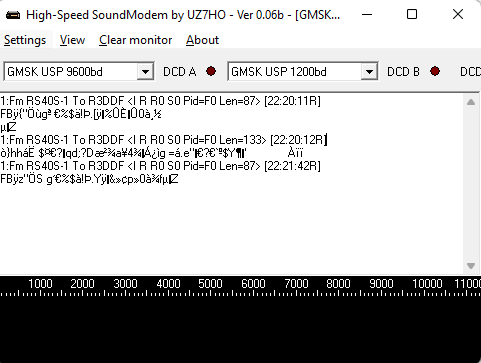

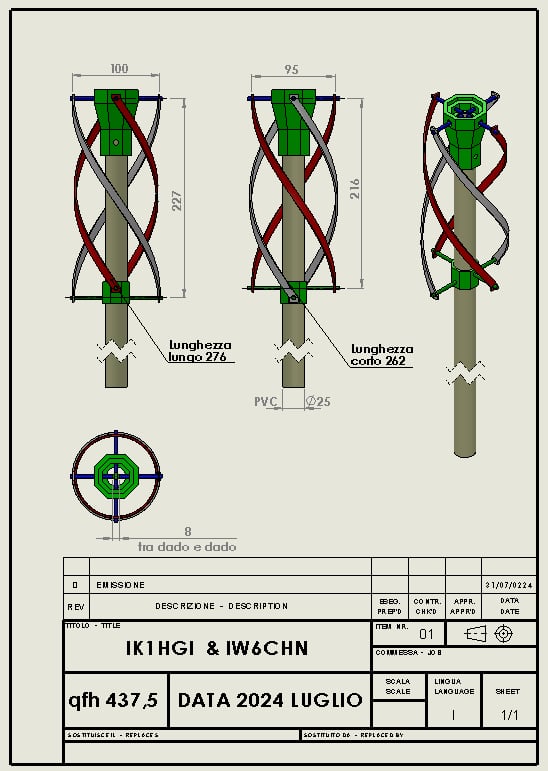

Nuova Antenna 70cm ultimo progetto
