Ricevere i segnali UMKA-1 Telemetria
IK1HGI la mini QFH Filo Rame
In Costruzione
|
|
la mia Prima QFH Mini
Le Parti di come mettere il filo del 0,4 mm ho usato un PVC del 250 mm

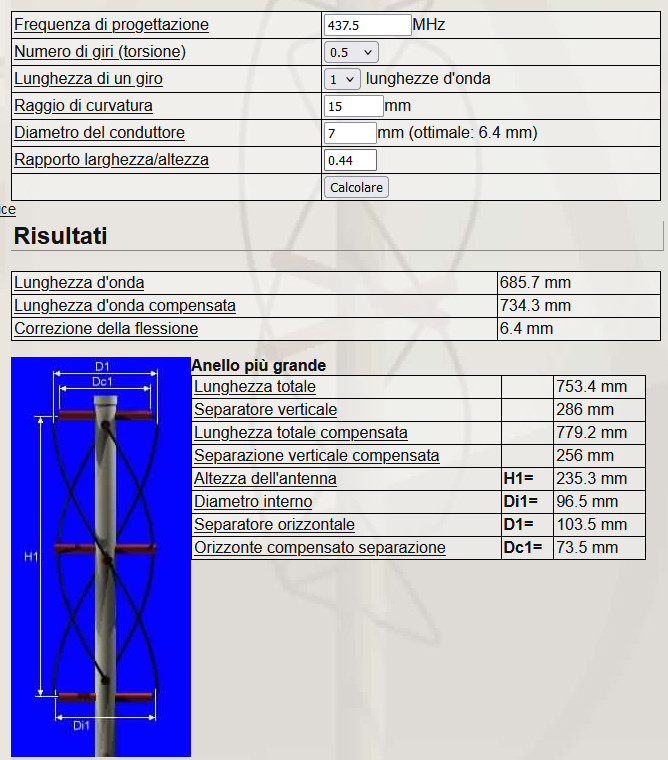

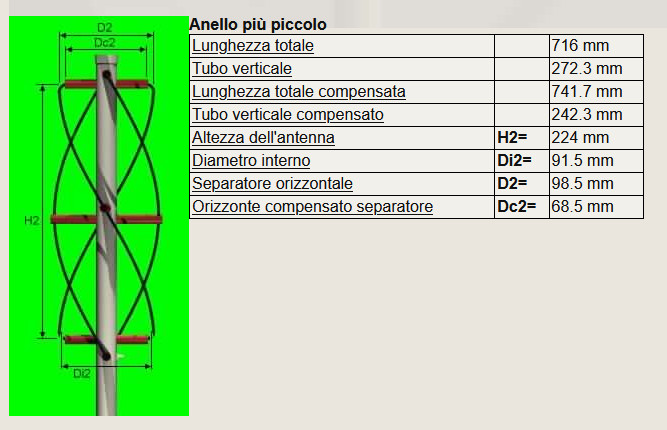

Le lunghezza totale 23 cm e largo 10il calcolo lo realizzato grazie l'autore
http://jcoppens.com/ant/qfh/calc.en.php
__________________________________________________________________________
Questa e la Prima QFH con il filo di rame del 0.4
|
Data 29-12-2023 antenna QFH modello realizzata per 436 MHz, hanno
detto se vuoi ricevere qualcosa pi divertente mi hanno stuzzicato di
ricevere questi satelliti piccoli con una dimensione 20x10 e la sua potenza
questi satelliti trasmettano 100mW, ho realizzato questa QFH ho usato un PVC del 25
diametro quello elettrico, una barra filettata 0,4mm per i 4 dipoli
sono lunghi un braccetto del dipolo 10,3 altro 98,7, la posizione del foto
lungo 13,6 e altro corto 22,4 alta 23 cm
diametro 10,
cosa ho fatto
in 40 minuti, una persona mi disse e difficile a realizzare. Prometto i miei test sono tutto sul balcone antenna gi come si vede ha dato risultato al 80% poi ho alzata fino di arrivare fuori dal tetto ho avuto il 18 un grande successo del segnale Satellite UMKA-1 vediamo in futuro, per il momento, mi e stato utile di capire se funzionava grazie buona sperimentazione. Le mie QFH hanno dato ottimi risultati, di ricevere solo la telemetria i due satelliti mi passano molto alti e fuori del mio QTH http://jcoppens.com/ant/qfh/calc.en.php
|
La prima Antenna Mini QFH 436 MHz
filo di rame del 0,4 mm
|
|
|
|
|
|
|
|
|
|
Seconda antenna Mini QFH 436 Mhz
|
|
http://jcoppens.com/ant/qfh/calc.en.phpp
________________________________________
La seconda versione QFH Mini
|
Antenna QFH per la banda 436,500 MHz
|
QFH modello uguale come la prima solo adesso fatto con le barre di rame da 0,3mm la parte lunga 28,7 e la parte piccola 27,03
|
________________________________
Queste il satellite UNKA-1 che usa la sua trasmissione la SSTV
|
|
https://db.satnogs.org/satellite/
|
|
|
_________________________________________
Antenna 70cm Turstyle - Antenna QFH 137 MHz
Antenna QFH Scimmia - Antenna 70cm Geoscan
Antenna QFH Super - Nuova Antenna 70cm
Mini QFH Piattino - Mini QFH Filo Rame
QFH per 2 Metri VHF - Turstyle per 436 MHz
______________________________________________________
Anno 2024 OTTOBRE
|
CONCLUSIONE Non mi rimane altro che
augurarvi buon lavoro saluti Antonio ik1hgi |
|
