TU-873を眺めよう

<特記>
ＴＵ-８７３／８７２を組み立てたが、チリチリという残留ノイズが出てしまった人へ
「説明書を１字一句よく読んで」というのを忘れたか、ケース取り付けのネジの緩みです。
もう一回ばらして、シャーシにアースを落とすところは、

シャーシ側
塗装をちゃんと露出させて、もし手には入れば菊ワッシャ（歯付きワッシャ）を入れて、力いっぱい締め付けましょう。
基板側
ハンダメッキをして、もし手には入れば菊ワッシャ（歯付きワッシャ）を入れて、じわっと締め付けましょう。

ほとんど基板でつながっているので、アースが確実に落ちていなくても、音が出てしまいますので、アースが不完全になっても、気がつくか、つかないか程度のノイズが出るだけなので、異常とおもわない人を見受けました。
また、移動などで、あっさりネジが緩んでくるので、上記のように菊ワッシャを入れることをお薦めします。

ワイドレンジで、いかにもパワフルという音ですが、まだバーンインの最中なので、外観だけ眺めてみましょう。
帰還（ＮＦＢ）が浅めで、シングルで７Ｗちょっと出ます。そのわりに、コンパクトです。
何がおかしいって、３００Ｂのプリントが奥（太い二本足のほう）にあるので、３００Ｂの銘柄が、正面から見えないところ。

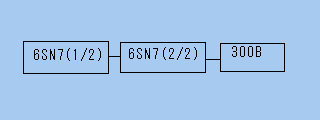

構成

tu873-1
初段6SN7(1/2)-カップリングコンデンサー-ドライバ6SN7(2/2)-カップリングコンデンサー-300Bと、なんでもない構成に、いろいろな付加回路（球持ちを良くするため）をつけながらも、ワイドレンジ、ローノイズ、を実現したものです。

前から見たところ

tu873-1
ボリュームノブが、青/黄色で光っているのが、ＴＵ-８７３です。白だと同タイプの２Ａ３使ったＴＵ-８７２になります。TU-872も欲しかったんですが、当時は手に入りませんでした。
後に入手：ＴＵ-８７２
左手前シャーシ上にあるノブスイッチが電源で、電源の投入は、遅延リレーが効いていて、ポップノイズも無くソフトスタートです。
右手前シャーシ上にある２つのノブスイッチが２入力切替とテープモニタで、プリアンプ抜き（今は無しでＣＤを直接つないでいます）で使うこともできます。

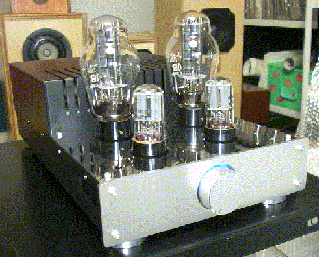

斜めから見たところ

tu873-1
自作といえば「一本なん万もする３００Ｂなんか、あほらしくて使えるか！」というのが普通で、やるとすれば２Ａ３でしょう。ところが、このところの３００Ｂの流通過多で、３００Ｂも買えてしまうところがすばらしいです。
同タイプの2A3使ったＴＵ-８７２が、４万以下で、買い得にもかかわらず、店頭ではおめにかかりませんでした。同タイプというのは、同一回路で時定数の違いというのが実情で、どうせ買うなら３００Ｂという実情に即したものでしょう。３００Ｂは２Ａ３と比較するとわかりやすいので、試聴は、２Ａ３使ったTU-897と並べて行いました。
出力トランスの良し/悪しがはっきり出て、「３００Ｂもいいけれど、２Ａ３も捨てがたい」という印象です。
シングルでも、３００Ｂならもっと低域が明瞭に出るところですが、このTU-873は、そこまでは良くないです。
回路図の書き方が面白くで、アース記号を使わず、左右含めて、全件結線を一枚に書いています。このため、初段がどういう回路かぱっと見でわからなくて、最初６ＳＮ７のパラレルかと勘違いしました。プレート電圧が高めなのが、音色にはっきり出ています。
ＴＵ-８９８と比較すると、ＴＵ-８７３は、「パワーがあってローノイズなだけ」ということです。言い換えれば、真空管アンプが初めてな人には、「音楽の見え方が変る」くらいの存在感があります。
エレキットのアンプとしては、真空管特有な技巧などはＣＤからの直接入力などが考えられていないＴＵ-８９８や、２Ａ３のＴＵ-８９７のほうが、古くからの真空管ユーザを泣かせる音がします。
ただし、ＴＵー８７３は、組み上げた直後なので、これから一ヶ月も鳴らして、ねじ類をまし締めすると改善される余地を残しています。
