初段・ドライバが６ＳＬ７のSRPP構成。SRPPなのは、カソードフォロワによる低インピーダンス出力狙いというところ。落とし穴が、上下２段になると、６ＳＬ７の最大規格であるプレート・ヒータ電圧差９０Ｖを、軽く越えてしまうのをどう解決するか？ですが、それをバイアスをかけて規定内に収めています。
最初回路図見たときには、「なんじゃ？」とおもいましたが、やっていることに気がついたときは感動しました。
一度真似してみたい初段です。
他にも、電源切った時にコンデンサーのチャージをブリーズする抵抗とか、シンプルな回路に、おもわぬ工夫が込められています。
一直線なので、良いも悪いもないですね。
よくある市販の３００Ｂアンプと違って、出力を６Ｗに抑えています。
市販の３００Ｂは、ＫＴ８８のプッシュプルと比べられたりしたらたまらんので、普通は８Ｗくらい出るようにしています。
どういうことかというと、シンプルな回路構成により、単純に音質優先の設計です。
ＮＦＢをかけた時は、おとなしい素直な音なんで、３００Ｂとしては寂しいくらい。
しかし、半導体アンプなどと比べても、典型的な良い音です。
一般家庭で、なんであんなに出力が必要なのかと思われるくらいのハイパワーが多い今日この頃、出力を捨ててきた設計は、見事です。

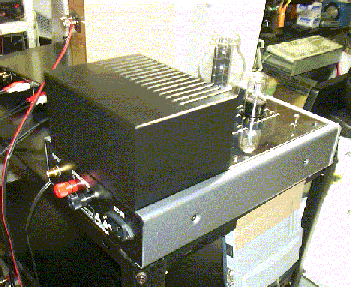

焼付け塗装ののサイドパネルがついています。
高級品＝良い音＝長持ちする、というのを表しているのだとおもいます。
実際、プレート電圧が低いので、週に一度は電源を入れていれば、２０年以上は持つのではないかとおもいます。
３極管だから音が良いなんてことはあり得なくて、音を良くすることに徹したときに良い音が出る見本だとおもいます。
RCAターミナルは高級品がついてますが、スピーカターミナルは、一組なので、内部で４Ω８Ωを配線し直します。
平成14年6月3日 de jp3exe ex je2egz, only for life.。
