エレキットTU-897 2A3シングル
２Ａ３と３００Ｂは、ほとんど同一回路構成で、TU-873には、同時発売の2A3使ったTU-872があるんだけれども、そのTU-872を入手することができなかった(当時)のと、同じようなキット（そもそもキットは好きでない）を２台組み立てる意欲がなかったので、中古のTU-897を入手しました。
ところが、これにはまって(以下参照)、最終的にキットを２台購入して、ピークには、３台保有していました。ここらへんの行動パターンは、「結果を出す」に書きました。
キットを購入したのは、回路図が見たかった（特に初段）からですが、実際届いたキットの回路図は、「なんでこうなの？」という、ぱっと見では、普通なようでよく分からないところがあって、組み立てて音を聞くと「凄い！」というものです。
大口径ウーファユニットを、３００Ｌくらいな箱に入れたような、２Ａ３らしい「柔らかい音」がします。小口径ユニットを音楽的に鳴らしてしまうのは、このアンプの得意とするところです。
TU-897は、４年くらい前のTU-873TU-872よりも高価な製品（その頃はまだ玉が高かった）で、ドライブ(３段)にミニチュア管を使っていて、見た目も音の傾向も違います。

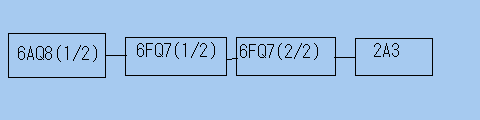

初段６ＡＱ８（１段）、ドライブ６ＦＱ７（２段）という、今のパワーアンプと比較しても、強力なスイングの後に、２Ａ３に入れています。LUXのA3700と同じ構成品ですが、作りはまったくのオリジナルです。
6FQ7だけでは良い音にならないんで、わざわざ高価かつ貴重な６ＡＱ８を足したのだとおもいます。とにかく６ＡＱ８のほうが２Ａ３より高いんですから。
TU-898と同じ、電源がチョーク入力なのも、今となっては珍しいです。Ｂ電源とは別に、専用のヒータトランスに、Ｂ電源と同じトロイダルコアのトランスを使っているので、２Ａ３アンプとしては、きわめて重い部類に入ります。
ちなみに、ＴＵ-８９７には、トランスが組み付け済の前期型と、トランスを自分で組み付ける後期型がありました。後期型は出力トランスが黒色塗装なので、すぐ区別がつきます。
では、電源だけで、「いくつ巻き線が出てるの？」といえば
２Ａ３ヒータ(別途外付け)
２Ａ３、６ＦＱ７のＢ電源
２Ａ３、６ＦＱ７のバイアス電源
６ＡＱ８のＢ電源
６．３Ｖのヒータ
という、自作では考えつかない数＋６ＡＱ８のＥｐは３００Ｖ（終段より高い！）出てます。
出力等の基本的なスペックが公表されていないのも、エレキットの中では、珍しいです。
TU-897は、帰還（ＮＦＢ）が深め(無帰還の組み立てもあったはず)で、出力が低く、３００Ｂである、TU-873を聴いた後では、レンジが狭く暗い、いかにも古い真空管アンプという音がします。
しかし、しばらく聴いていると、チェロとかスネアドラムとかの音が、くっきりと聞えてきて、それなりにすばらしいところがあります。
- 前から見たところ
ボリュームノブは小さく、回転も重いです。これは、パワーアンプだからです。
正面パネル左にある鍵が電源です。

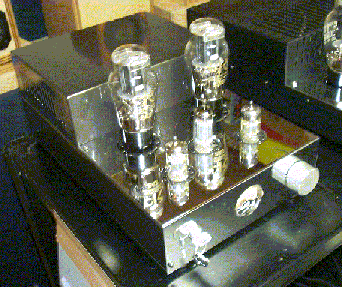

- 斜めから見たところ
定価でTU-872の倍はしたとおもうので、塗装の質が良いです。ソケットも放熱の穴のある、良さそうなものを使っています。
- 後ろからTU-897とTU-873を見比べる
手前(右)が、TU-897で、左(奥)がTU-873です。スピーカ端子は、バナナプラグが使えて、４Ωのタップが出ているTU-873がいいとおもいます。そのかわり、TU-897の入力端子は立派なものがついています。
ACケーブルは、TU-897のほうが立派なのがついています。出力は２Ｗそこそこなんですが、一応パワーアンプらしく見せています。
- 前からTU-897とTU-873を見比べる
手前(左)が、TU-897で、右(奥)がTU-873です。ドライバがミニチュア管である。TU-897は、ＧＴ管であるTU-873よりも、見た目が小うるさいとおもいます。

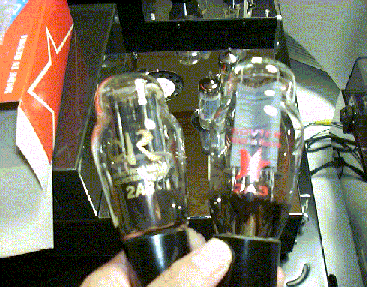

- ソブテックのシングルプレートと交換
CRと書かれた中国管の２Ａ３は、雲母が煤けてきていたので、３００Ｂそっくりなソブテック（ロシア管）に替えてみました。が、あまりかわりありませんでした。やはり、どこか（帰還かプレート電圧）に強い癖が出ているのだと思われます。
肝心の音はどうかというと、３００Ｂを３００Ｂらしく鳴らしているTU-873と比べると、このTU-897は、そこまでは２Ａ３を鳴らしていないとおもいます。もう少し帰還を浅くして、高いところ、低いところの特性の荒れを見せないと、２Ａ３らしくないとおもいます。
私個人としては、２Ａ３で十分という考えですが、このTU-897だと2A3が古い真空管アンプのイメージそのもの（暗くて出力が小さい）なので、いまいちです。
とはいえ、それは３００ＢであるTU-873と比べているからであって、TU-897だけ聴いていれば、歪感もなく、ゆったりと鳴っていて、不満は無いはずです。
あと、TU-873がバーンインの最中なのに対して、このTU-897は、リハビリ？といった、手を入れてもいい時期にあるので、気長に直していこうとおもいます。
２Ａ３の名前のとおり、今となっては珍しいヒータ電圧で、点灯するのに専用トランスが必要になる２Ａ３ですが、今日まで存在し続けた理由が解明できるまで触れば、楽しめるとおもいます。
アンプ（キット）としてどうかといえば、TU-873や、それと共通（基板が共通で、球が２Ａ３）のTU-872とは、価格面で2倍、部品点数で1.5倍の量が、このTU-897には詰め込まれています。いわば、２Ａ３専用に考えられた設計で、それは、２段というドライブに現れています。
今風にみれば、ドライブがＧＴ管のTU-873や、TU-872が、見た目良いですし、TU-872はＦＥＴをリップルフィルタに使った直流点灯です。そこを、本来2.5Vという低電圧（今となっては、それこそ障害）で実用上問題の無い交流点灯で済ますところ、プレート電流計による演出などが心憎いです。
とはいえ、６Ｂ４Ｇ（＝６Ａ３）のキットというのは、聞かないですねぇ、、不思議です。
配線直し、プレート電流調整。
