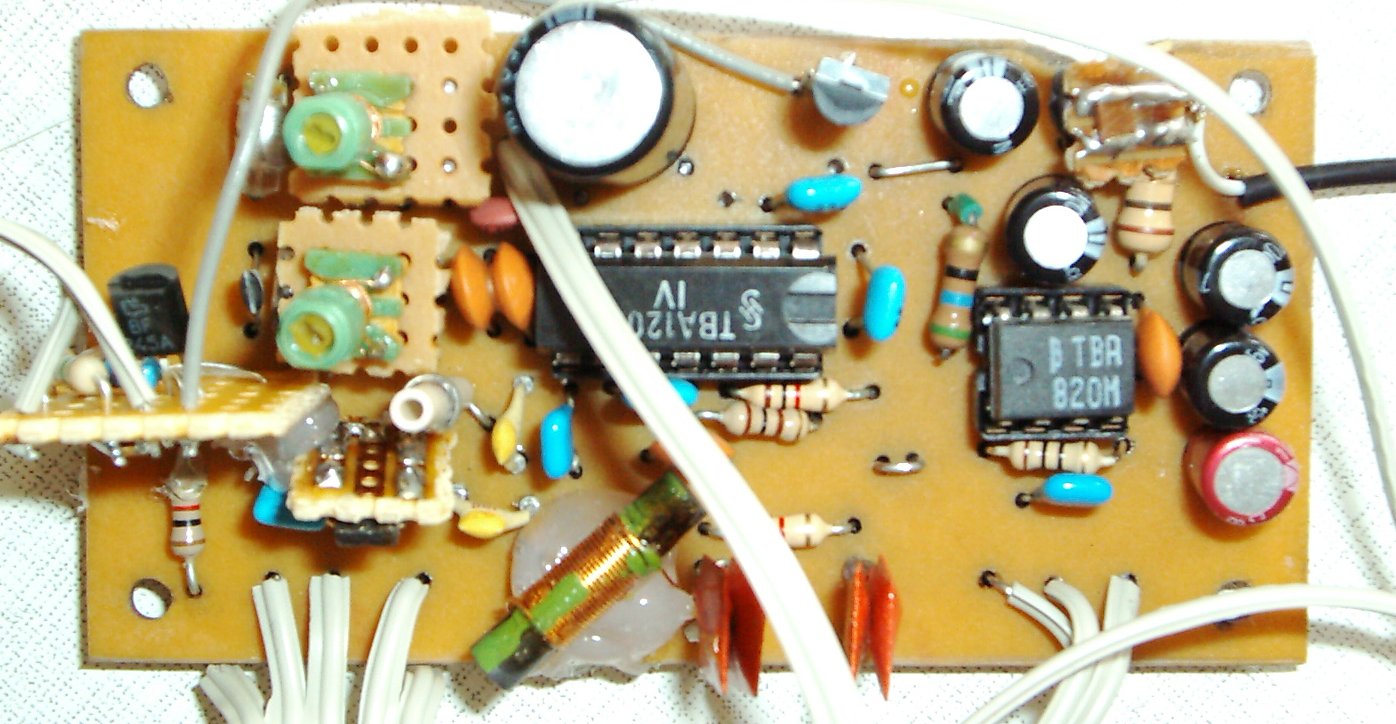

Hier ist ein winziger 80m-DC Receiver, arbeitet mit der bekannten TBA120, die Schaltung könnt Ihr als PDF-Datei herunterladen. Mit kleine Änderungen, arbeitet das gerät für alle KW AFU-Bänder. Der Text ist im Polnischen, lasst Euch aber nicht stören, die AFU-Sprache ist international...falls einer sich für den Bau entscheidet, versuche ich mit Daten über die Fertigspulen zu helfen, ich hatte -wie Ihr sieht- nicht die richtigen, es geht aber auch mit anderen, oder wenn man sie selber wickelt. Ich finde das PCB-layout nicht, aber ich bin noch am Suchen...Ich habe das gerätchen für 80m erfolgreich getestet und habe dann die Audio-Seite für mehr Verstärkung ein bisschen geändert, das Datenblatt für TB820M klärt Euch auf!

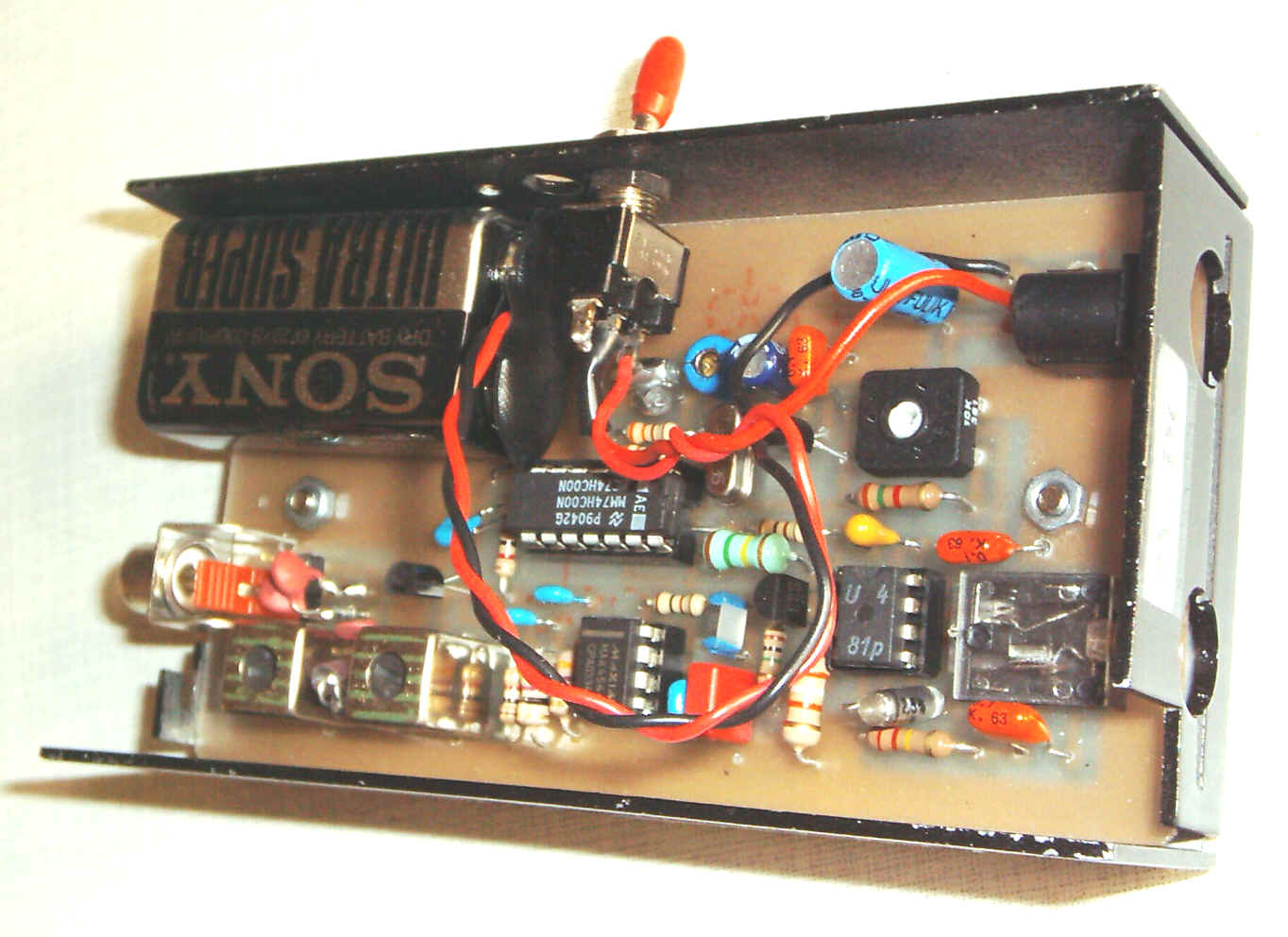

Hier sieht Ihr was ich als letztes gebaut habe, es ist ein DCRX für den PSK31-Empfang. Ich habe die 80m Variante, die 40m Variante ist auch möglich mit ein Paar Veränderungen. Das Gerät wurde von Klaus Raban-DM2CQL entwickelt. Sein Artikel wurde in Funkamateur 3.04 auf Seite 281 veröffentlicht. Man kann den Bausatz beim Autor bestellen (Tel. 07191/980733, 16.00-18.00 Uhr), per E-Mail geht auch. Dieser Empfänger erlaubt Texte zu empfangen, wenn man das Gerät, über die Soundkarte am Computer anschließt. Man braucht dazu spezielle Software, ich z.B. benütze DigiPan. wenn ihr so etwas cool findet ist diese Schaltung die beste, arbeitet einwandfrei, man kommt schnell zum Ergebnis und ist sehr empfindlich. Ich habe Texte aus Österreich, Polen und Russland mit 1-2m Draht, auf dem 80m Band empfangen. Ich empfehle den Kauf des Bausatzes, insbesondere wegen der Platine und wegen einer IC: MAX4544. Sie ist nämlich nicht einfach zu kriegen.
Hier sieht Ihr eine komplette Bauanleitung des Empfängers mit Daten für das 80m und das 40m Band. Rechts unten befindet sich einen anderen PSK Empfänger für das 20m Band, nachgebaut nach einer Schaltung von Frank Sichla, erschienen in das Buch "PSK31 & Co., Modernes Funkfernschreiben-leicht verständlich". Hier ist ein Beispiel was ich heute, an einem Freitag um 19:00 Uhr mit zwei Meter Draht im Wohnzimmer empfangen habe:
"ON7QRP de F5UL
Ge t ec F5UL derei7QRP
Content d'avoir un bon signal sur les Alpes. Les Ardennes sont moins hautes mais vous p¥sez aussi très bien. JIai 36 ans et je suis informaticien. Je suis licencié ON7QRP depuis quelques mois seulement et le PSK 31 et autres modes digitaux sont mes modes préférés (forcémment étant informaticien hi!). Ma station: ICOM 7400 donnant 50 W sur une G5RV dans le grenier. PC 2GHZ avec interface RigBlaster PRO. J'utilise PSK31 Deluxe (c'est gratuit et tr bon). WX mitigé ici: ciel gris et température un peu fraîche (10°C).Ma carte QSL sera postée dans les + brefs délais. Merci de ce content en français cher ami.
Mes meilleurs 73's à vous et votre famille. En espérant vous relire/rentendre sur l'air prochainement.
F5UL F5UL de ON7QRP ON7QRP à vous pour le final cher bert."
Wir machen weiter mit einen kleinen, aber sehr empfindlichen KW-Empfänger, das Foto kommt später, für die IC hatte ich keine im DIP-Gehäuse und habe deswegen eine SMD-IC an die Platine angepasst. Die TDA 1572 wird z.B. gerne in Autoradios eingesetzt. Wenn Ihr aber SSB und CW auf dem 40m Band empfangen wollt, empfehle ich einen aktiven Mischer mit BFO zu bauen. Ich habe es auch probiert und war begeistert, die Anleitung findet Ihr auf der Homepage meines Freundes Ron van den Brink, es ist auf Holländisch, der Verfasser schreibt gerne auch auf Deutsch, oder Englisch. Die Platine bedarf eine kleine Korrektur.
An dieser Stelle möchte ich Euch die Schaltung des Ten-Tec 1253 9-Band Empfängers presäntieren. Dieser Bausatz ist auf dem Markt noch zu kaufen, wenn Ihr aber auf einer Testplatine versuchen wollt, hier ist die Schaltung, mit Kommentar, als pdf-Datei.

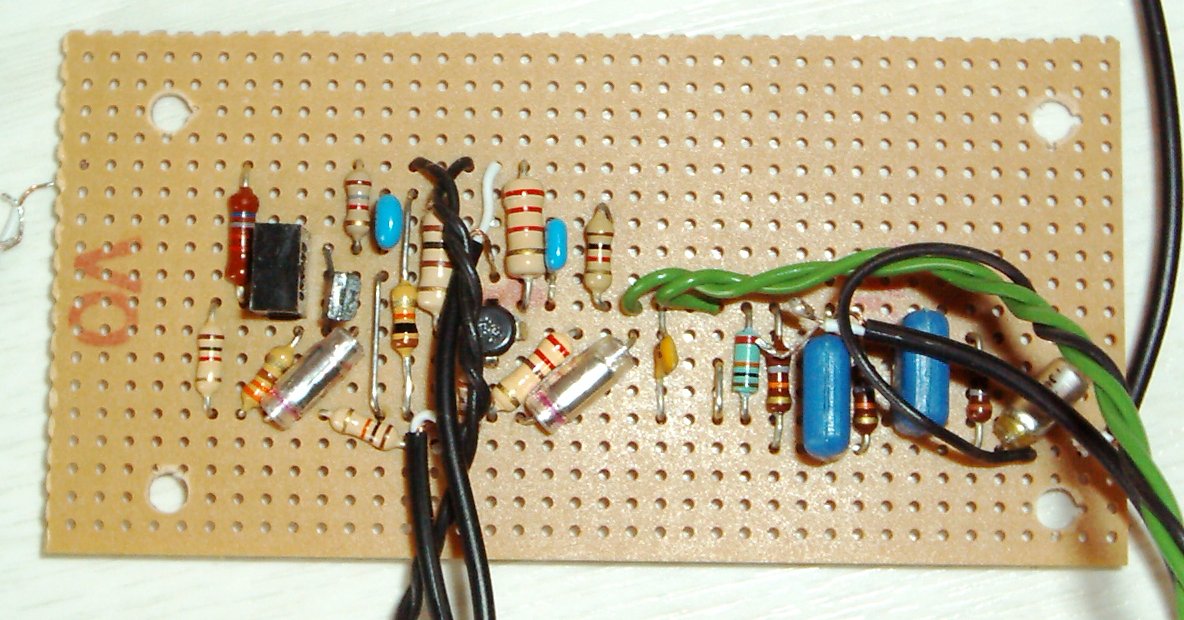

So, jetzt kommt der VLF-FAX Empfänger von Holger Eckardt-DF2FQ. Ich habe die pdf-Datei nicht mehr(habe bei einem bösen Virus-Angriff vor ein Paar Jahre 17000 Dateien verloren), also muss ein bisschen Schreibarbeit leisten.

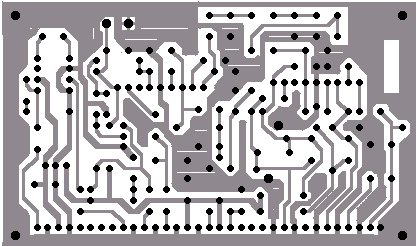

Für CB, oder 10m Fans schlage ich diesen Empfänger vor! Hier werden die LA1185 eingesetzt. Ein Crystal-Filter sorgt für einen ausgezeichneten Empfang. Ein PCB-Layout steht auch zur Verfügung. Größe: 103X60 mm.
Hier findet Ihr eine einfache und bauteilarme Elektor-Schaltung für einen CW-SSB 20m Empfänger.
