2N3866 1W Driver/Output RF Transistors Preis: Eur 1,50/St.
Po = 1W
Freq = 500MHz
Ic 400mA
Hfe 10dB
Case TO93
Datenblatt hier:
http://www.advancedsemiconductor.com/pdf/2n3866.pdf
2N4427 1W Driver/Output RF Transistors Preis: Eur 1,50/St.
Po = 1W
Freq = 500MHz
Ic 400mA
Hfe 10-200 @ 100mA
Case TO93
Datenblatt hier:
http://www.oselectronics.com/downloads/2n4427.pdf

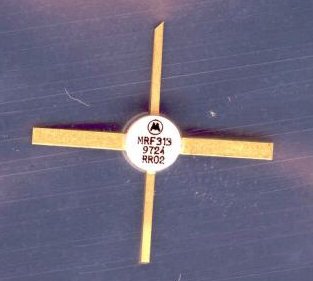

MRF313 1W Driver/Output RF Transistors Preis: Eur 2,00/ST.
Power gain min. 15 db
Po = 1W
Freq = 400MHz
Ic 150mA
Case 305A-01 (Ceramic with goldpins)
Datenblatt hier:
http://www.macom.com/data/datasheet/MRF313.pdf
2N5108 RF
Transistoren Preis: Eur 1,20/St.
The 2N5108 is a silicon NPN transistor in a TO39 type package designed
specifically for broadband applications requiring good linearity. Usable as a
high frequency current mode switch to 200mA.
|
Common-Emitter Amplifier Voltage Gain |
GVE |
IC = 50mA, VCC = 15V, f = 50 to 216MHz |
11 |
- |
- |
dB |
Pout = 1 W bei 200 MHz
Mehr darüber findet Ihr hier:
http://www.advancedsemiconductor.com/pdf/2n5108.pdf
2SC2166 RF Leistungstransistoren Preis: Eur: 1,50/St.
High Power Gain: Gpe >/= 13,8dB (VCC = 12V, PO = 6W, f = 27MHz
http://www.radiomods.co.nz/transistors/2sc2166.pdf
KT925W Russische HF-Leistungstransistoren Preis: Eur 3,00/St.
NPN, 25 W, 3,3 A, 36V, 300 MHz
http://www.web-rx.de/funkamateur/.archiv/pdf/kt925.pdf
Atmel Evaluations-Bausatz Preis: Eur 29,00/St. fertig aufgebaut
Adapter 9V~: Eur 2,50
Diese Platine zum Anschluss an den PC ermöglicht die direkte Programmierung der ATmega8535 und ATmega16; sie wurde erfolgreich getestet.
Technische Daten:
- Betriebsspannung 9 V~
- ISP- und JTAG-Anschluss
- ISP to seriell integriert
- serieller Anschluss über MAX232
- 3 Programmtaster
- 2 LEDs
- 1 Buzzer
- Port PA, PB, PC auf 34-polige Pfostenleiste herausgeführt
- Platinengröße 100x160 mm

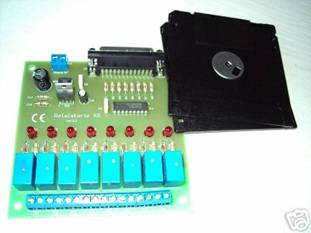

PC-Relaiskarte mit 8 Kanälen, für den Drucker-Port, NEU
Preis: Eur 20,00/St.
Datenkabel und Netzadapter zusammen Eur 5,00
PC-Relaiskarte mit 8 Kanälen zum Schalten diverser Geräte, fertig aufgebaut.

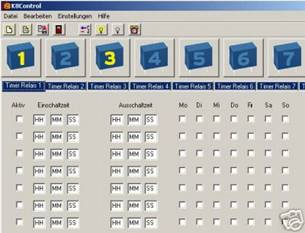

Die Software (2 Disketten) wird mitgeliefert. Die Relais kann man
direkt oder über einstellbare Timer schalten. Die Relaiskarte wird an den
Druckerport des PCs angeschlossen. Betriebssystem ab Windows 95.
Technische Daten:
- Betriebsspannung 9 V~/max. 0,5 A, Gleichrichter und Spannungsregulator „am
Bord“
- 8 Schaltkanäle (Ein/Aus)
- Funktionskontrolle durch LED pro Kanal
- Schaltleistung: 250 V~/3A, jedoch sind ohne Sicherheits- und Funktionsüberprüfung maximal 48 V/3 A zulässig
- Basismaterial-Epoxyd
- 80 programmierbare Timer (10 Timer pro Relais)
- Platinengröße: 107x107 mm
Die Karte wurde auf Funktion geprüft

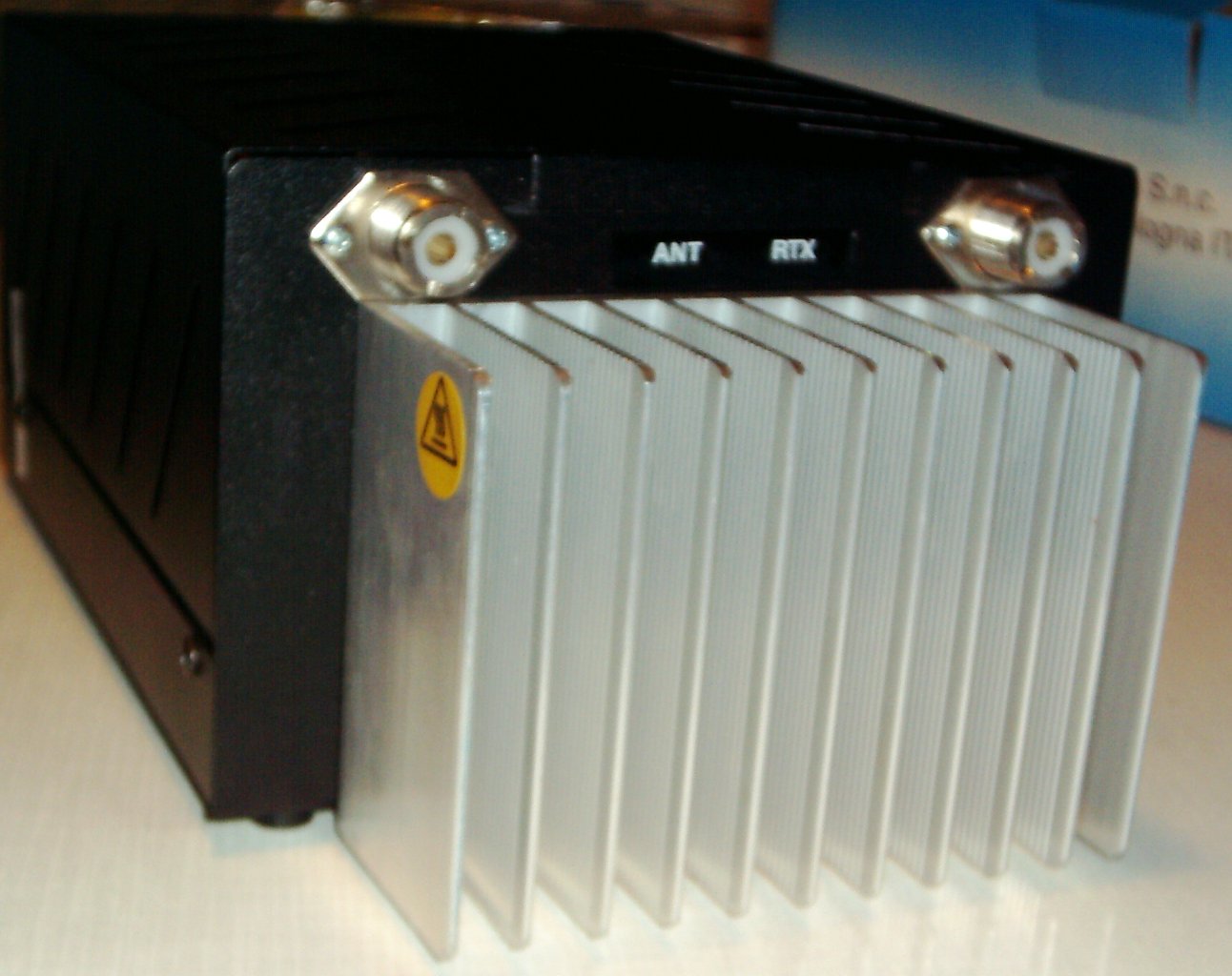

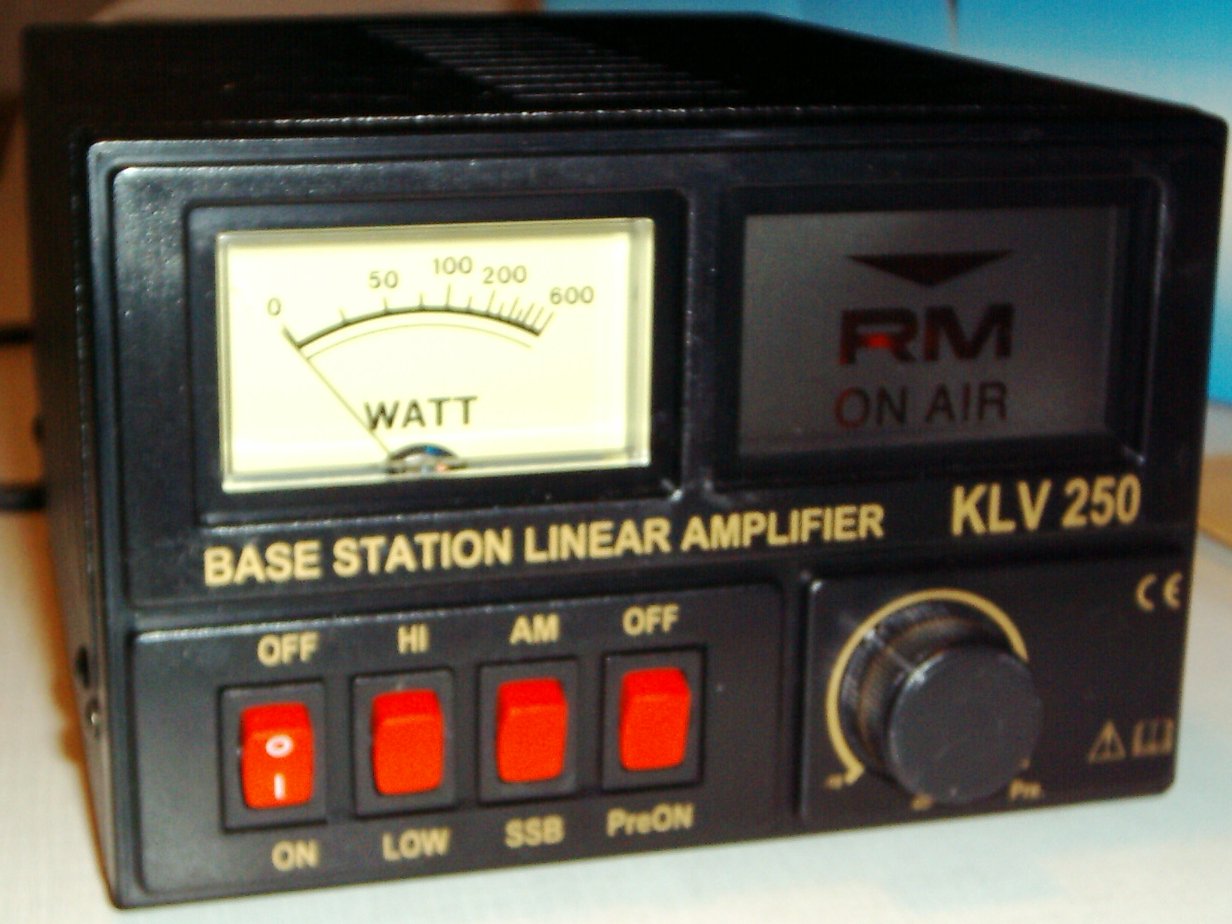

KLV250 Linear-PA aus dem Hause RM-Italy mit den folgenden
Preis: Eur 120,00, das Gerät ist ungebraucht, im Karton, seit dem es gekauft wurde
Daten:
Frequenz: 10-30 MHz
Versorgungsspannung: 230Vca
Stromaufnahme: 1,6A
Eingangsleistung: 1-10W AM-FM
2-20W SSB-CW
Ausgangsleistung: 80-120W AM-FM
160-240W SSB-CW
SWR Betrieb bis: 1,1/1,5
unterstützte Betriebsarten: AM, FM, SSB, CW
Antennenverstärker: -10-+26dB
Sicherung: 2A
Broschüre: Italienisch, Englisch-Schaltung auch dabei.
Es sind viele Informationen auf dem Internet vorhanden, eine Schaltung als PDF-Datei kann heruntergeladen werden. Ausgangsleistung kann zweistufig eingestellt werden(low and high). „On air“ Anzeige, Wattmeter. Ein Antennenverstärker ist auch dabei, arbeitet vermutlich nur für den CB-Bereich, für den gesamten KW-Bereich müssten vielleicht zwei Filter ausgetauscht werden. Sehr interessant auch für Leute die den Frequenzbereich erweitern möchten, man kriegt mit wenig Geld einen starken Verstärker, das Geld für’s Netzgerät wird gespart, da dieser PA direkt aus der Steckdose gespeist wird. Dieser Verstärker war noch nie im Betrieb, da ich mir erhofft habe, dass ich irgendwann einen besseren Platz für einer Antenne bekommen werde; bei einer solchen Leistung braucht man auch ein bisschen Abstand von der Antenne...Wie dem auch sei, ich kenne die Garantie-Gesetze nicht, wenn die Garantie zwei Jahre beträgt, dann dürfte sie bis Januar 2006 noch gültig sein(Kaufdatum Januar 2004). Also, dieser Verstärker wurde nie gebraucht!
Solar-Panel zum Laden von 3, 6 und 9V-Akkus u. Zubehör
Preis: Eur 12,00
Solar-Ladegerät zum Laden von 3, 6 und 9V-Akkus u. Zubehör
Dieses Solar-Panel hat es in sich: ein Schalter erlaubt uns 4 Lademöglichkeiten:
1. 3V bei 200 mA
2. 6V bei 100 mA
3. 9V bei 50 mA
4. 12V bei 50 mA
24 (Einzeln)Solarzellen sorgen dafür, dass die gewünschte Spannung am Ausgang bereit steht (Sonne vorausgesetzt). Für 2 stück AA-Batterien (Mignion), gibt es einen Extra-Fach auf der Rückseite des Gerätes. Für alles andere hat man das Kabel mit Adaptern, außerdem wird einen Adapter auch für 9V Akkus mitgeliefert. Die Spannung muss immer höher als die Akku-Spannung gewählt werden; z.B. für 2 Mignion NiCd Akkus wählt man 6V bei 100mA und in 4-6 Std. sind die Akkus geladen. Man kann auch 9V, oder 12V bei 50 mA wählen, die Ladezeit verdoppelt sich aber. Die LED leuchtet wenn der Ladeprozess stattfindet. Für einen 150 mA 9V Akku, wählt man 12 V und die Ladezeit beträgt etwa 3 Stunden.
Damit die Akkus während der Nacht sich nicht selber entladen (Strom würde in umgekehrter Richtung fließen), gibt es eine eingebaute Diode, die dafür sorgt, dass der Strom nicht zurückfließt.
Um mehr Sonne zu bekommen, kann dieses Panel auch schräg positioniert werden.
Das beste daran ist, dass man in gewisser Masse unabhängiger von der Stromversorgung wird, z.B in Urlaub, man kann verschiedene Geräte auch direkt speisen, Radio, Handy, das Zubehör hilft; oder man nimmt das Ding einfach in die Wildnis, als Survival-Ausstattung für den Abenteuer; oder man lädt das Akku vom Handy auch mal im Feld, oder am Strand, oder, oder, oder...
Größe: 90 X 165 mm, davon 90 X 120 mm die Solarzellen
Dieses Panel wird in der Originalverpackung und mit Gebrauchsanweisung in englischer Sprache geliefert.
Um dem Experimentierer mehr Möglichkeiten anzubieten, liefere ich folgendes noch dazu:
1. Zener-Diode 3V
2. Zener-Diode 4,7 V
3. Zener-Diode 5,1 V
4. Zener-Diode 5,6V/1,3W
5. Zener-Diode 7,5 V
6. Zener-Diode 8,2V/1,3W
7. Spannungsstabilisator 78L06, 6V/100mA
8. MAX660, voltage inverter (1,5-5V nach -1,5-1,5V), voltage doubler (2,5-5,5V nach 5-10V) also als Spannungsverdoppeler, oder aber als Spannungshalbierer (1,5-11V in, die Hälfte raus).
Datenblatt hier: http://www.national.com/ds/MA/MAX660.pdf
Wenn jemand mehrere IC's braucht, zum Kaskadieren z.B., um die Spannung zu verdreifachachen, vervierfachen (warum auch immer),ich habe noch welche; Preis EUR 1,20/St. Zum Vergleich: bei Reichelt kostet alleine diese IC EUR 3,50 als SMD. Ich biete das Teil im DIL-Gehäuse an
-zwei Elkos (1 uF-150 uF)werden für's Experimentiern mit MAX noch benötigt, sie werden ebenfalls mitgeliefert.
Für die Berechnung des Zeners und des Widerstandes gibt es genug Programme dafür, z.B.
http://www.opamplabs.com/zenerreg.htm
mit dem man so etwas machen kann.
