ZX Max 48

Na forumu SINCLAIR ZX WORLD objavljen je projekat: ZX Max 48 issue 2. Ovo rad Superfo, ZX Spectrum 48K klon sa dizajnom zasnovanim na CPLD ALTERA MAX EPM7128SLC84-15.
Dokumentacija je objavljena na: Dokumentacija ZX Max 48 inssue 2.

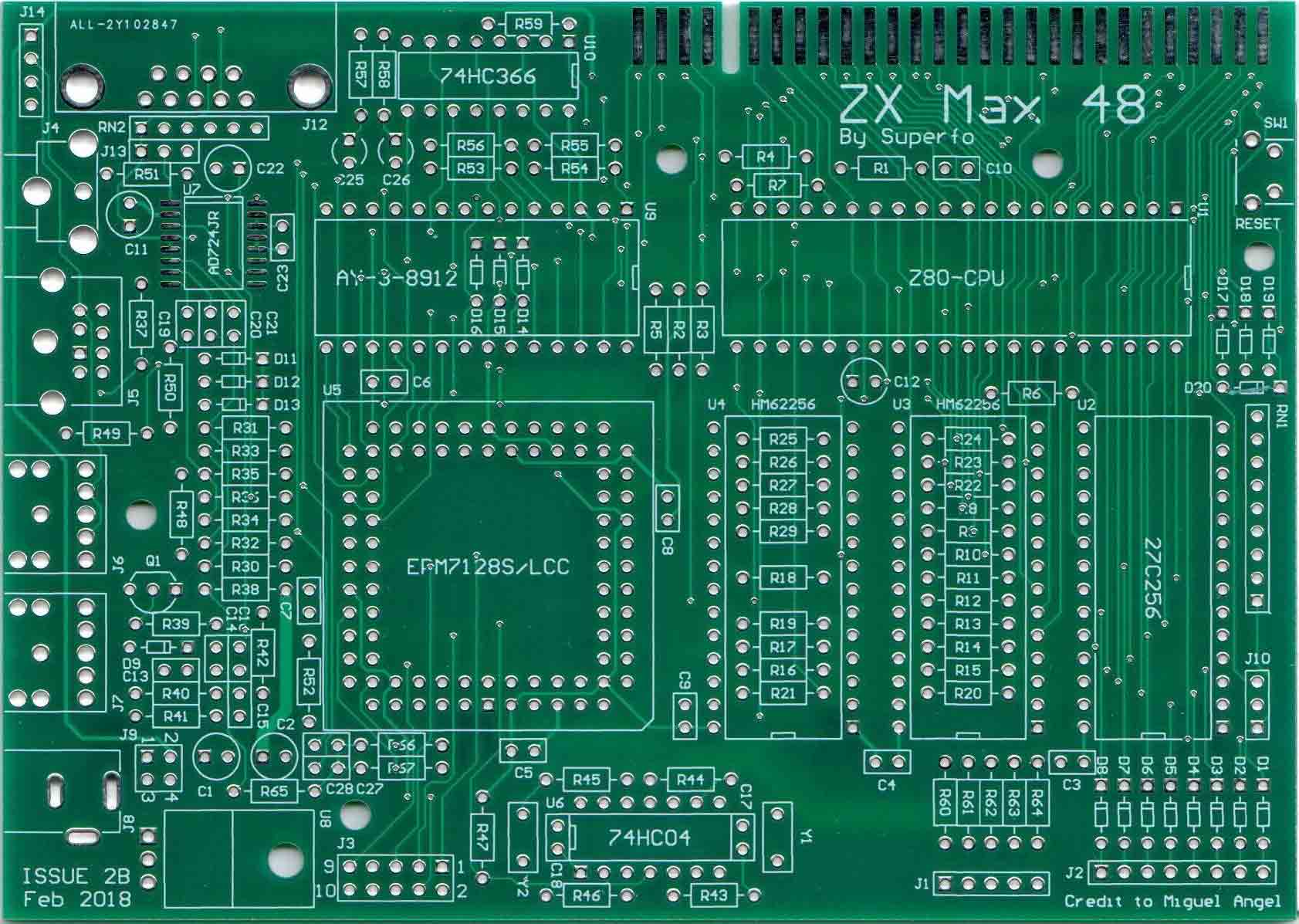

Štampanu ploču možete naručiti na: www.sellmyretro.com



Tehničke karakteristike su identične ZX Spectrum 48K, osim što klon ima RGB video izlaz i opciono kompozitni video ako je zalemljen AD724.
Pored toga, ima zvučni čip AY-3-8912 i Kempston Joystick port.

Ploča ima iste dimenzije kao ZX-81, moze se spakovati u kuciste ZX-81. U Altera MAX (ULA) može se ubaciti program za ZX-Spectrum tastaturu ili za ZX-81 tastaturu.

Štampana ploča ZX MAX 48 sa zalemljenim komponentama:


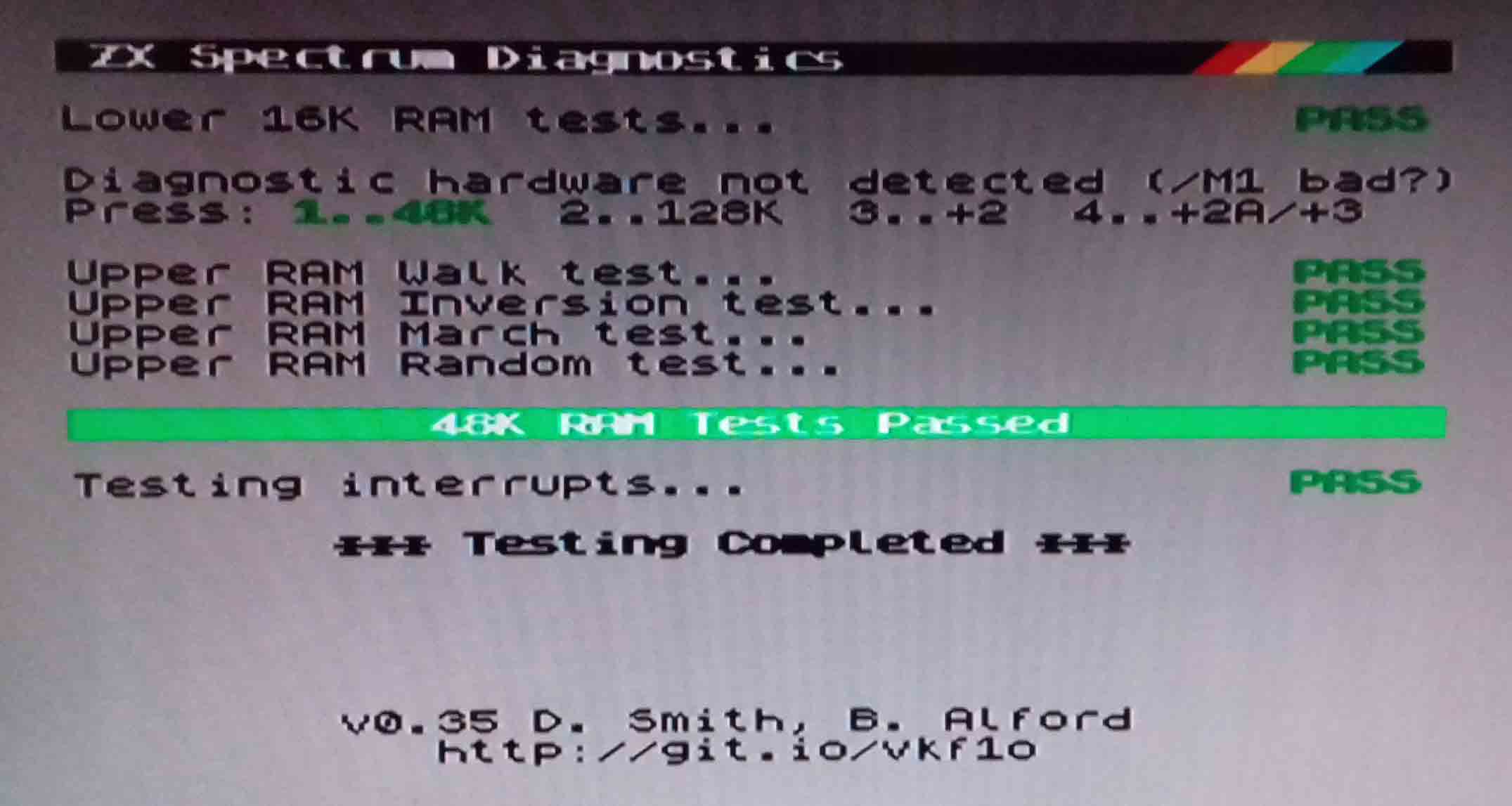

Struja potrošnje ploče je oko 250mA.

Potrebno je ugraditi CMOS Static RAM memorije 32KB od 100ns (HM62256LP-10). Sa bržim memorijama na primer od 70ns javljaju se smetnje u slici, tada je potrebno dodati kondezatore od oko 15pF na DATA pinove VD0 do VD7 prema masi.

ZX Max 128

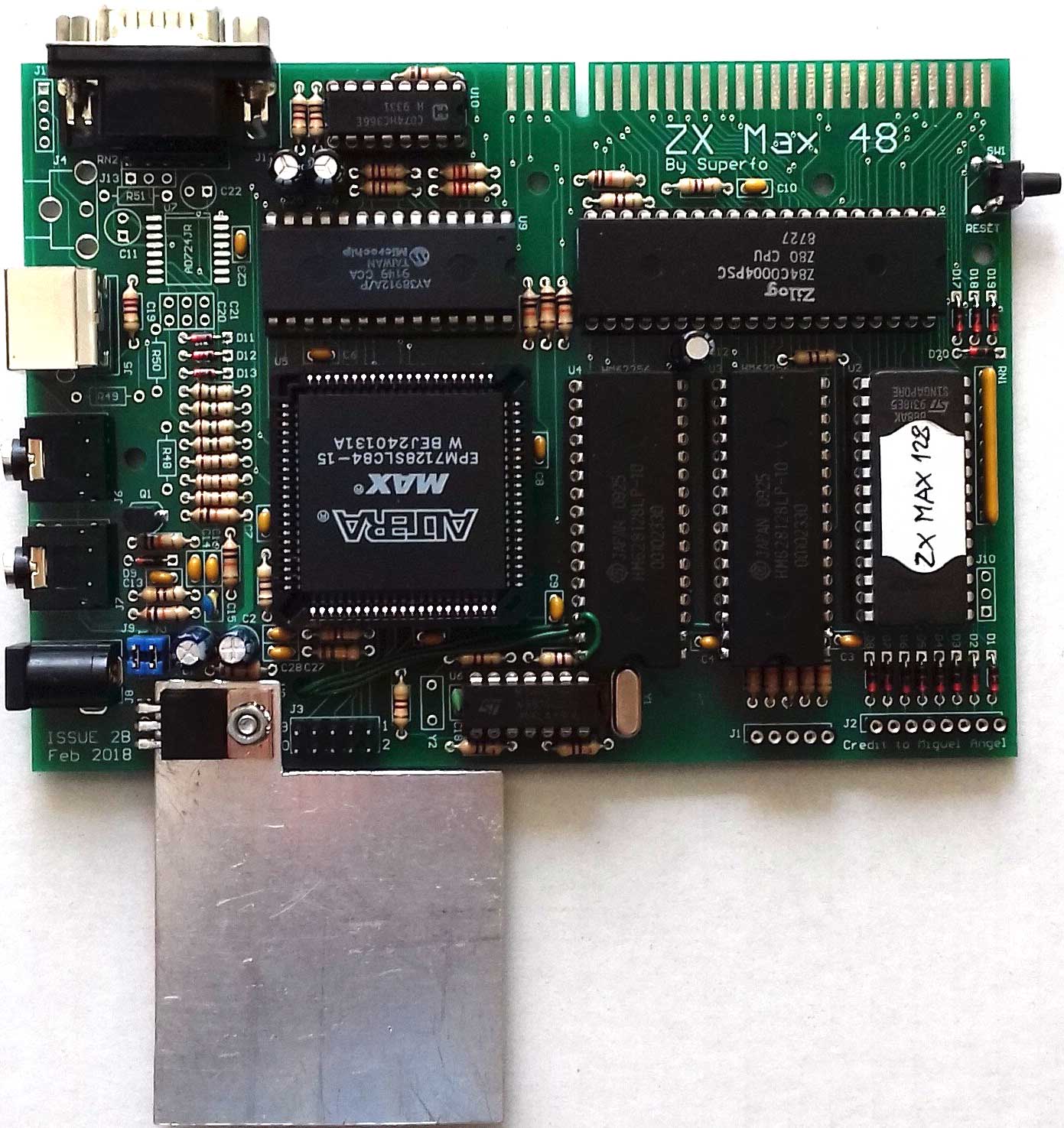

Modifikovana štampana ploča ZX MAX 48 na ZX MAX 128 sa zalemljenim komponentama:


Struja potrošnje ploče je oko 250mA.

Modifikacija ZX MAX 48 na ZX MAX 128:
- Potrebno je CMOS Static RAM memorije od 32KB (U3,U4) zameniti sa 128KB od 100ns (HM628128LP-10).
- Koristite low speed EPROM (U2) 27C256 od 150ns ili 200ns, može se koristiti EEPROM 28C256 od 150ns.
- Potrebno je dodati 6 žica: RAM_A14, RAM_A15, VRAM_A14, VRAM_A15, ROM_A14 i D5.
- Quarz kristal od 14.000MHz zameniti sa 14.318MHz.

Download File:

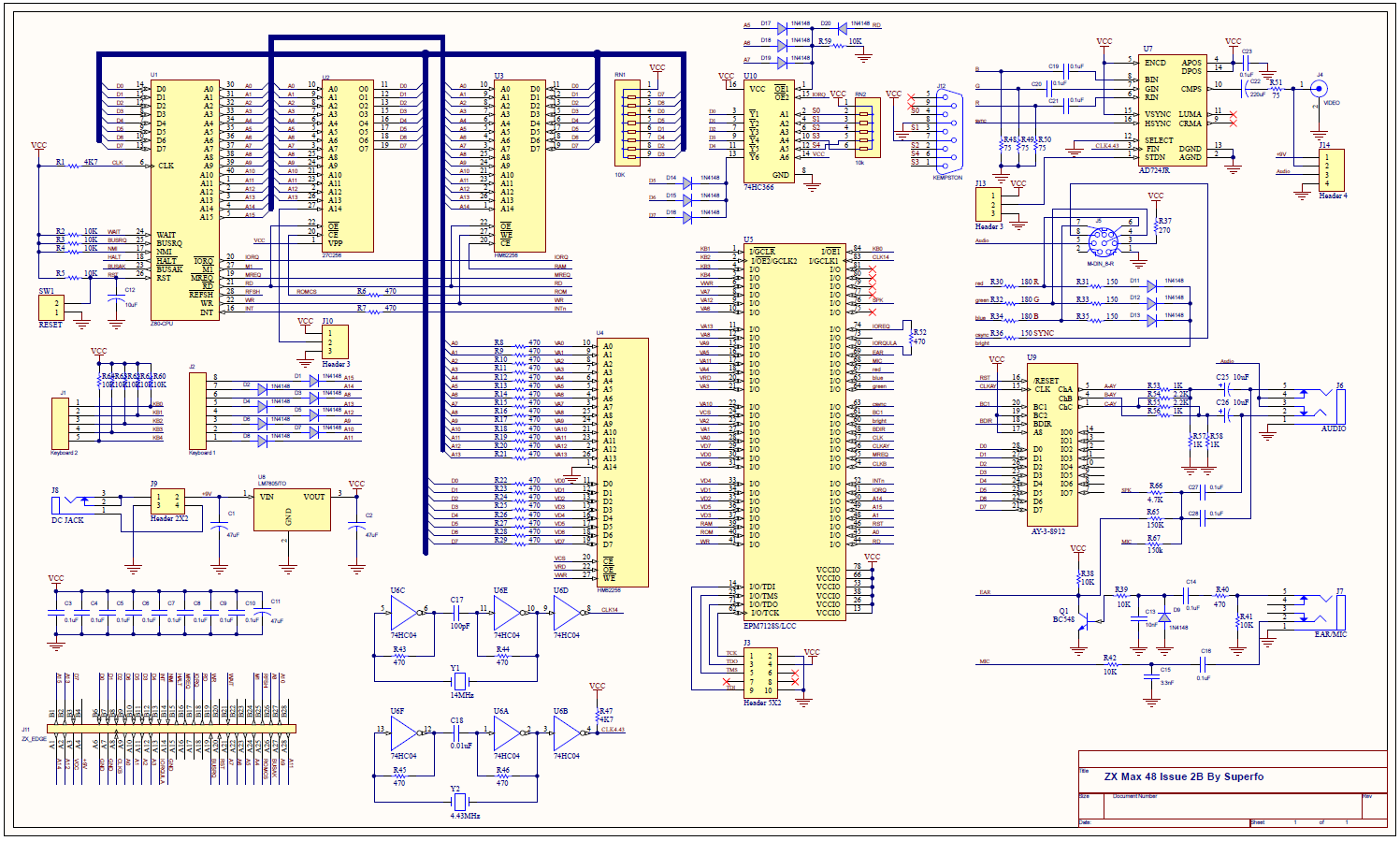

  • Šema ploče verzija 2
  • Lista materijala verzija 2
  • Altera MAX izvorni kod
  • ZX Max 128K


    • ZX Spectrum Superfo Harlequin clone

    Na osnovu rada Harlequin projekta, Superfo Harlequin klon je ZX Spectrum 48K sa dizajnom zasnovanim na diskretnoj logici zahvaljujući radu Superfo.

    Štampanu ploču ili kompletan kit možete naručiti na: www.ebay.com



    Tehničke karakteristike su identične ZX Spectrum 48K, osim što klon ima RGB video izlaz i opciono kompozitni video ako je zalemljen AD724.
    Pored toga, moguće je raditi u NTSC umesto standardnog PAL signala.

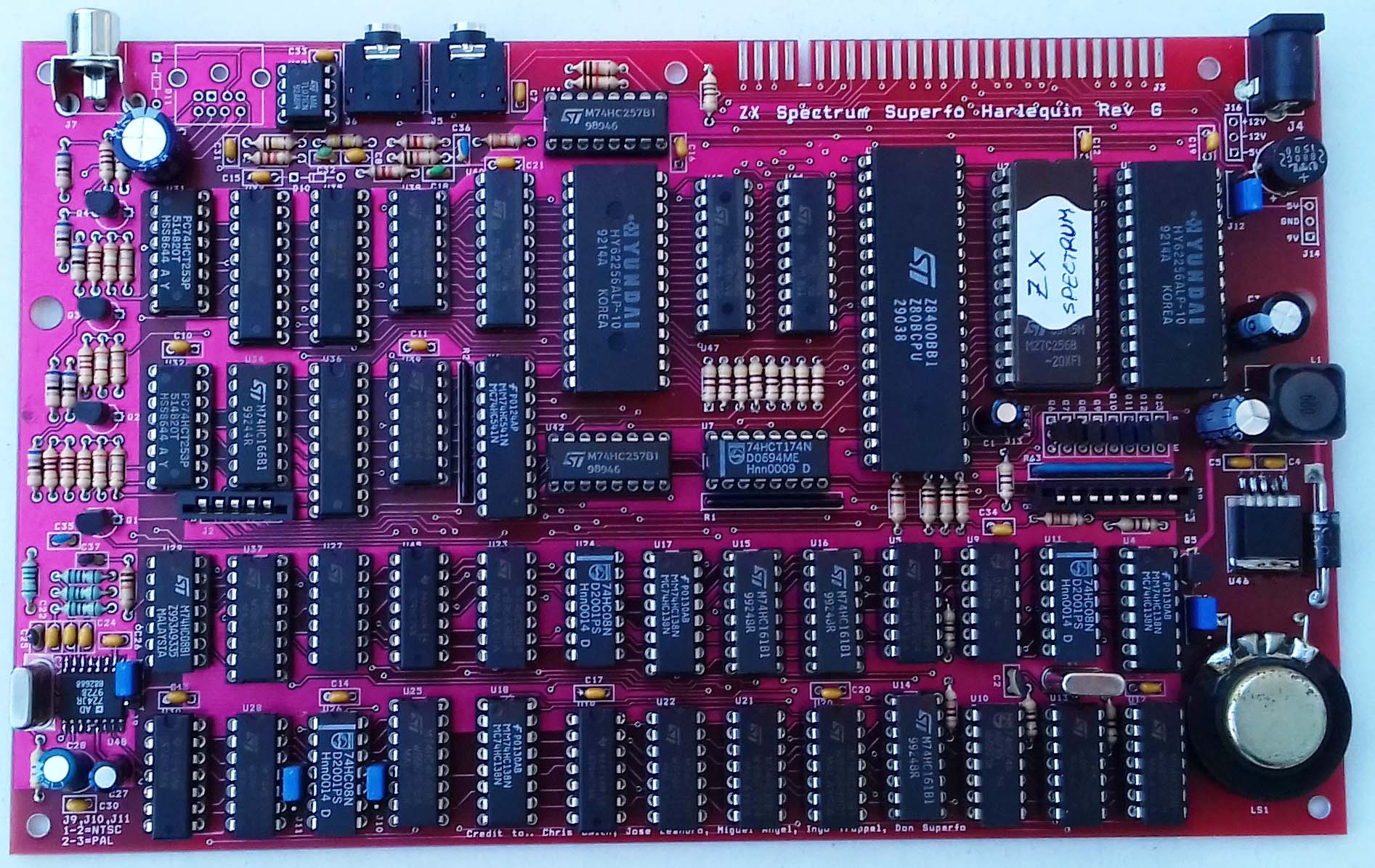

    Ploča ima iste dimenzije kao i original. Izgled štampane ploče rev. G sa zalemljenim komponentama:


    Struja potrošnje ploče je oko 210mA.

    Download File:

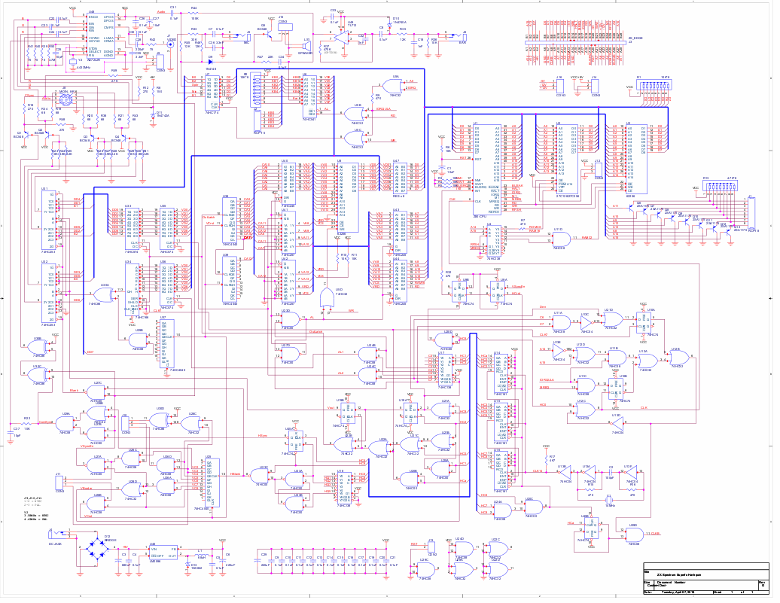

  • Šema ploče rev. G
  • Lista materijala rev. G
  • Ploča rev. G
  • Dodatna ploča za ZX Spectrum 128K

    • Ploča rev. G : Revidirana verzija Novembar 2015 (ispravljena greška J16). Uključuje sve modove koji su napravljeni za rev. F plus neke sugestije od Ingo.
    Dodatna ploča za ZX Spectrum 128K : Superfo je dizajnirao i modifikovao ploču za proširenje memorije na 128KB.

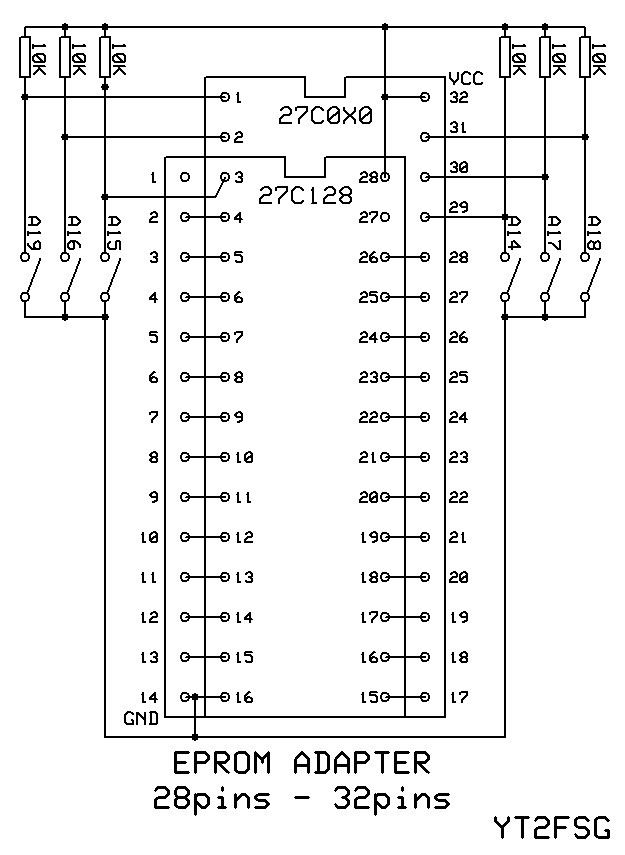

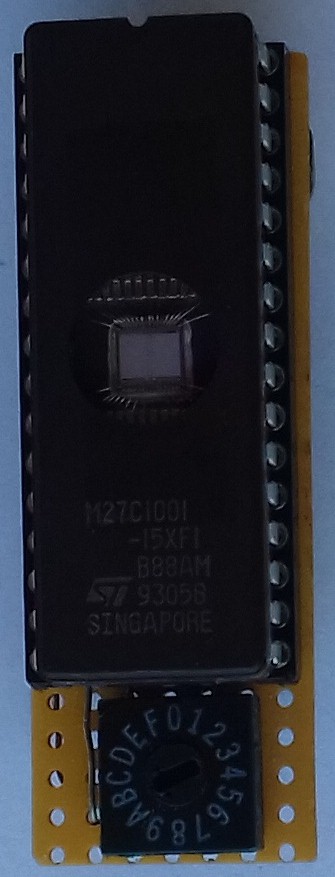

    Umesto ROM-a od 16KB može se staviti adapter sa vecim EPROM-om i dip prekidačima. Na primer u eprom 27C010 (27C1001) od 128KB mogu se ubaciti 8 ili u eprom 27C020 (27C2001) od 256KB mogu se ubaciti 16 ZX Spectrum ROM-a.

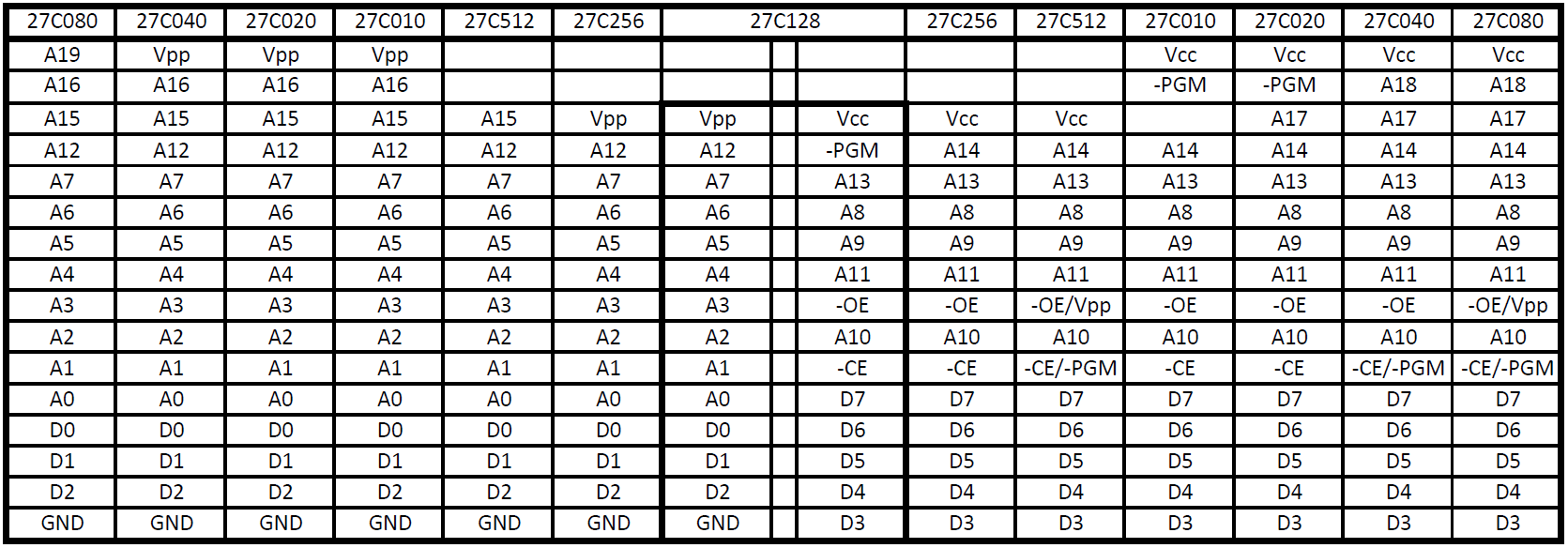

    Uporedni pregled EPROM pin:


    Download ZX Spectrum ROM

    Link:
  • www.zxdesign.info/harlequin.shtml
  • trastero.speccy.org/cosas/JL/Harlequin/superfo1.html
  • www.worldofspectrum.org/
  • oldcomputers.net/zx-spectrum.html
  • Download ZX Spectrum ROM

    • YT2FSG Software for ZX Spectrum

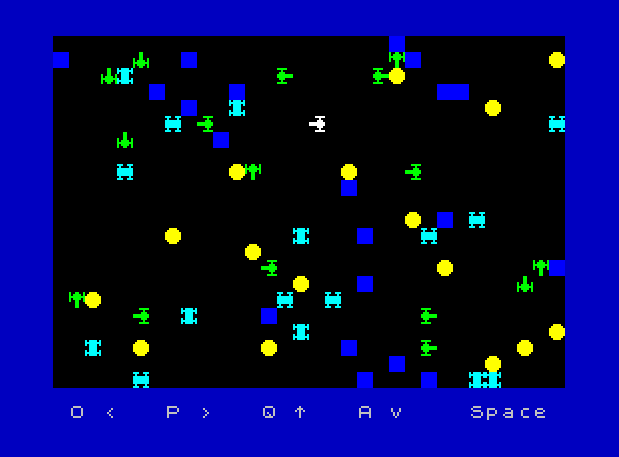

    Download BASIC Game:

    Stroggler.bas file

    Stroggler.tap file

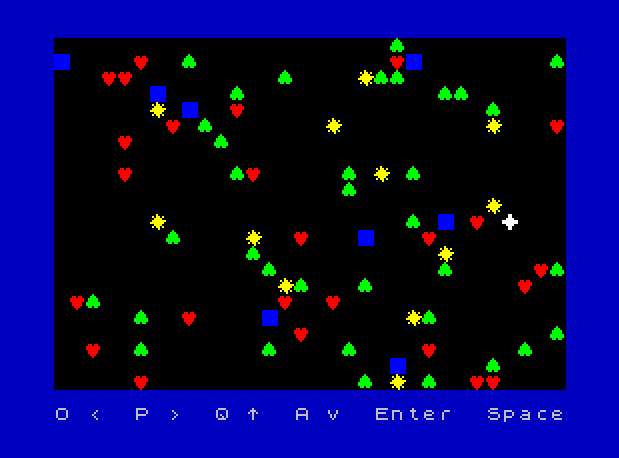

    Download BASIC Game:

    Wonderer.bas file

    Wonderer.tap file

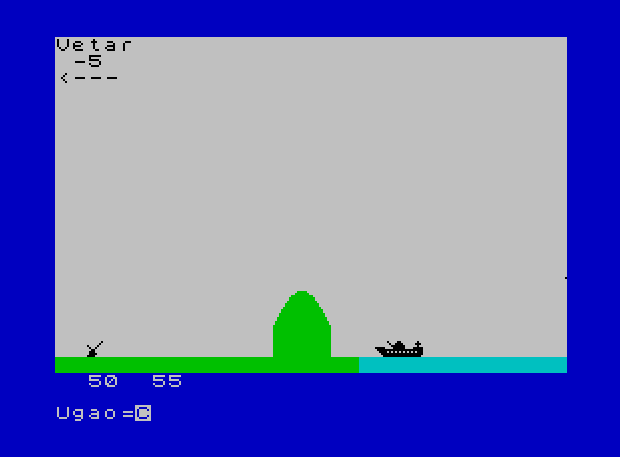

    Download BASIC Game:

    Bismarck.bas file

    Bismarck.tap file

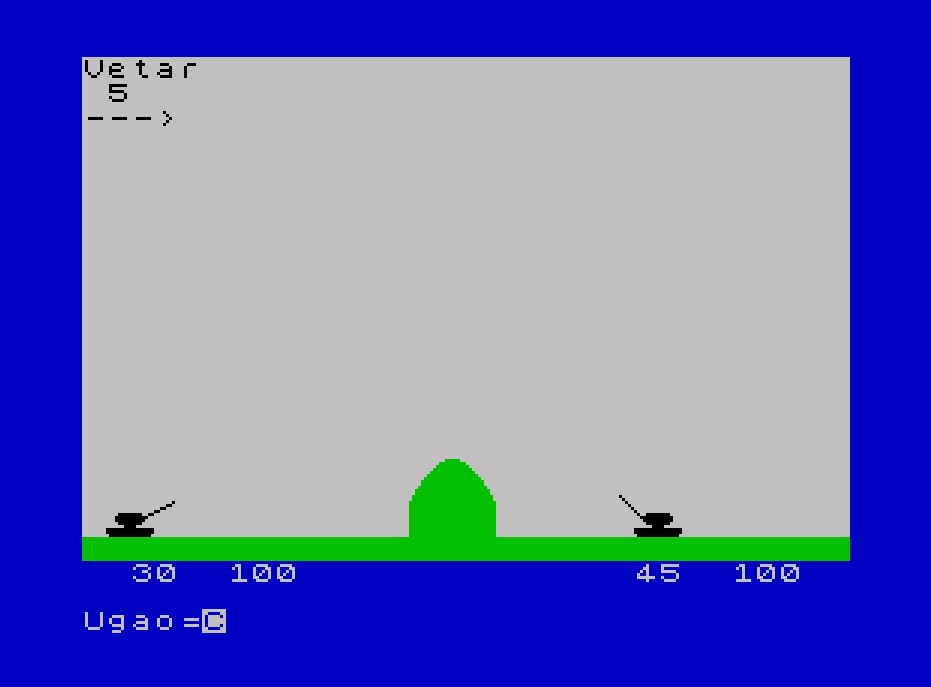

    Download BASIC Game:

    TankDuel.bas file

    TankDuel.tap file

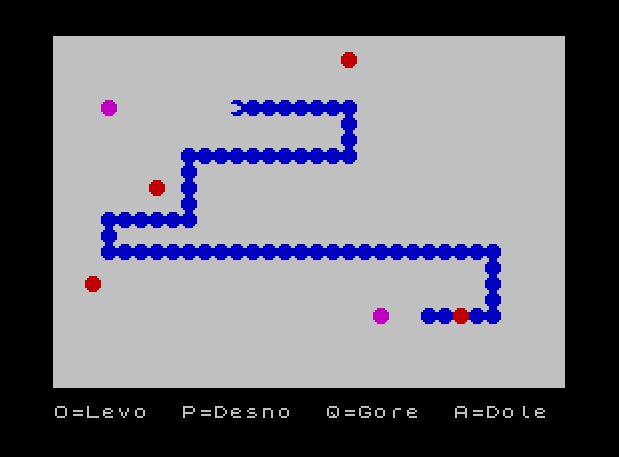

    Download BASIC Game:

    Snake.bas file

    Snake.tap file

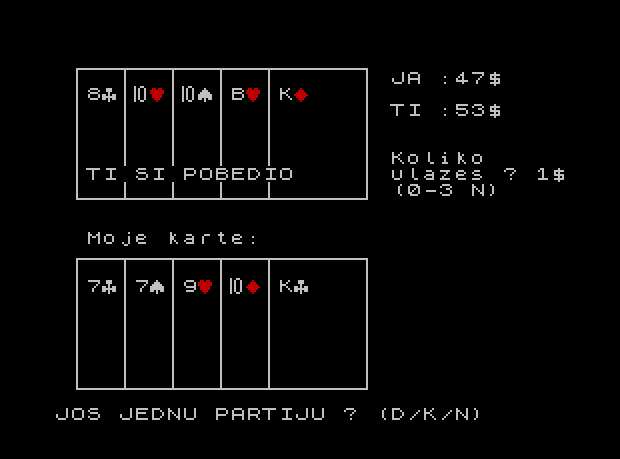

    Download BASIC Game:

    Poker.bas file

    Poker.tap file

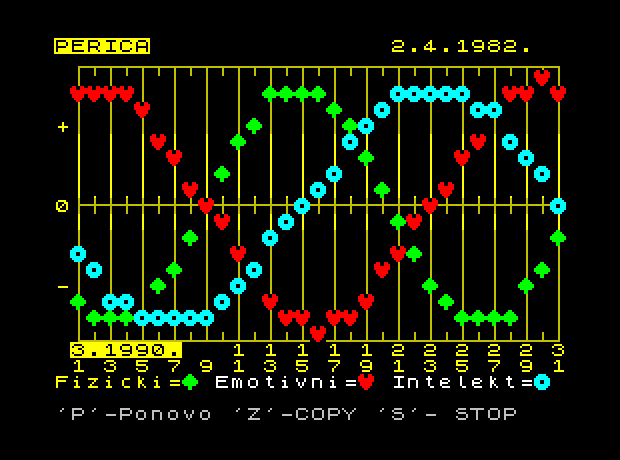

    Download BASIC software:

    Bioritam.bas file

    Bioritam.tap file

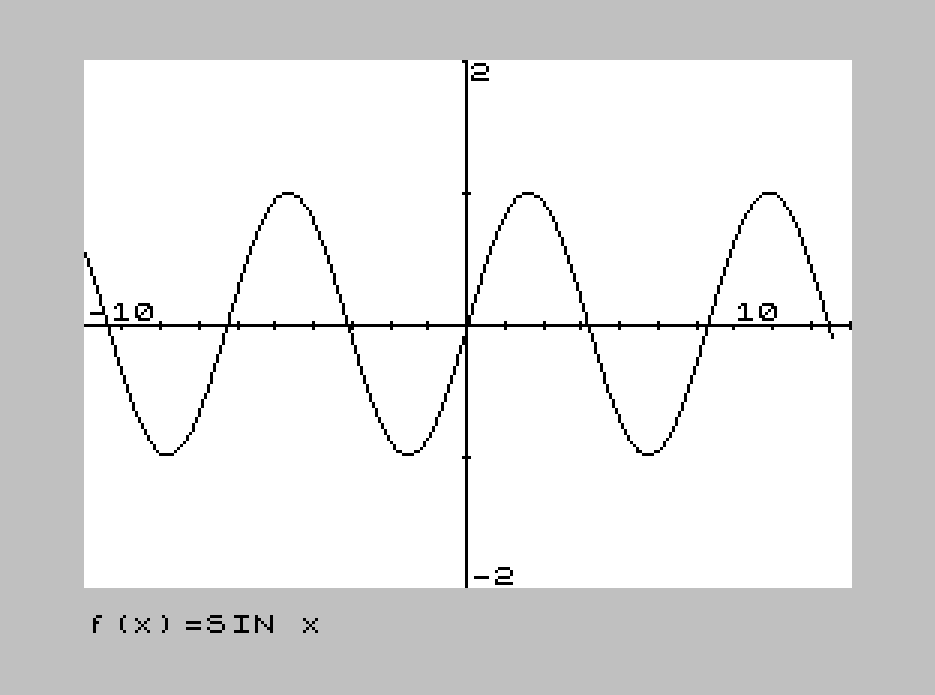

    Download BASIC software:

    Mathematics.bas file

    Mathematics.tap file
