古-いオペアンプ（μＰＣ５５Ａ）を使ったプリアンプ


ＮＥＣのμＰＣ５５Ａというのは、別の趣味のリミッタ・アンプや、他の人のアンプの初段に使われたりと、昔は人気だったオペアンプです。
今でこそオペアンプは２ｃｈ入って１００円からなんですが、このμＰＣ５５Ａは２千円しました。それがこのプリアンプはイコライザとフラットアンプで合計４個使っている高級機？の筈だったんですが、、
実際使われていたのはテキサス・インスツルメンツのカタログ落ち、ＳＮ７２７０９でした。

μＰＣ５５Ａ
とにかく、このところプリアンプで行き詰まるところがありましたので、これを直して使うことを試みました。
症状は、「電源を入れるとバリバリいってパワーアンプかスピーカを壊しそう」でした。

  1. 概要

    2. μＰＣ５５Ａ
    左から、シールドつきタンゴの電源トランス、真中小さ目のガラスエポキシ（アイボリー）の基板が、＋-１７Ｖの電源、右の大き目のガラスエポキシが、手前からイコライザ、奥がフラットアンプです。これについている電解コンデンサーは、ななんと「ブラックゲート」でした。
    とりあえず、整流のコンデンサーは抜けているとおもうので、１０００μＦを外付けしました。これだと漏れ電流は止まらないのですが、様子を見る分には十分です。

  2. 電源電圧の調整

    3. μＰＣ５５Ａ

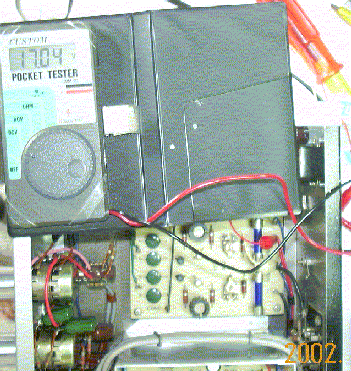

    ＋側は１７Ｖ以上出るのですが、マイナス側は１７Ｖに届きません。やはりダイオード、コンデンサーから換えるべきか、、
    とりあえず、＋-１６Ｖに調整しました。

  3. オフセットの調整

    4. μＰＣ５５Ａ
    イコライザーは、端子に６００Ωの抵抗、もしくはショートの状態で、出力が０ｍＶになるように調整します。フラットアンプも同じです。
    ここで問題あり。イコライザーは０ｍＶに限りなく近い０．１ｍＶ前後に調整できたのですが、フラットアンプがダメでした。

  4. オペアンプのとっかえひっかえ

    5. μＰＣ５５Ａ
    場合によってはイコライザアンプの使用を諦めてよいので、まともなイコライザーアンプのオペアンプをフラットアンプのものと取り替えてみましたが、同じでした。

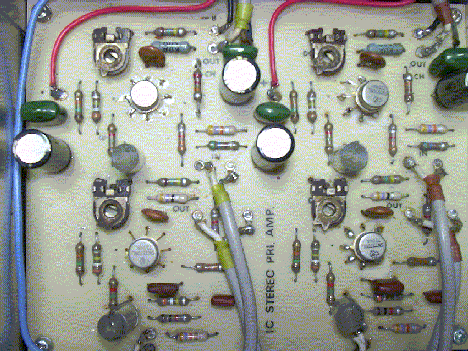

    この切り貼りで足の短くなったのが上記の写真です。

  5. フラットアンプはバイパスしました


    6. とりあえず、フラットアンプはバイパスして、ボリューム、セレクタとバランスのみのパッシブプリアンプとしました。

バランスボリュームが入っているので、０ｄＢどころか、減衰が大きくてフルボリュームでやっと普通の音量になりますが、ノイズは（あたりまえじゃ）皆無です。
しかしながら、音的にはボリューム一個と比較してみたところ、はやり多機能な分かなり不利（というか、帯域が狭くて悲惨な音）でした。
実際、スイッチとボリュームだけのパッシブプリアンプとかも売られているので、これもアリですが、かなり嘘っぽい音がします。ようするにインピーダンスの不一致で、よほど良い部品を使ったとしても低域/高域ともに不利です。
電源から直して、最近のＦＥＴオペアンプと入れ替えてみました。
