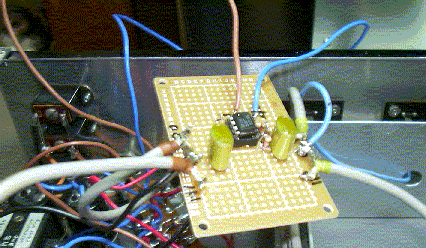

イコライザ部分は、まだ検討中ですが、フラットアンプ部分は所詮ＬＳＩ４個なので、すぐ音は出ます。

問題は、このフラットアンプで、１０万円以上するプリアンプと、どうちがうのか？ＣＤを直結できる環境で、 プリアンプは必要なのか？あたりにあります。

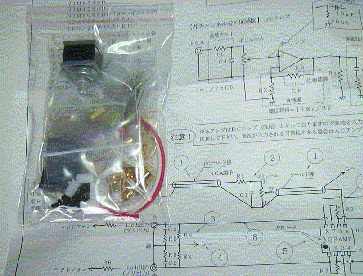

主要な部品の調達は、オーディオＱさんからです。そのまま使うわけではないので、以下の写真のうち余る部品が多いですが、個人で集めるよりも手間と費用が節約になります。

手持ちの部品は上記の回路で「抵抗」だけでした。高い抵抗は持っていないのですが、本数はあったので、数本測って揃えました。
ポイントは、以下のとおりです。

1. ハイインピーダンスで受けて、ローインピーダンスで送る
   これは、ＣＤのＤＡＣ以降の、おもにトラックエラーによるジッタから発生する電源の揺れを改善するために、 ここでハイインピーダンスで受けます。そうすると、ＤＡＣ以降の送りが軽くなります。
2. 省略した
   位相補償、発振防止、フィルター類は省きました。これで特に聴いておかしいというところは無いです。
   電源は、、プリアンプとは思えない様相ですが、これでもS/Nは十分取れます。
3. 電源ＯＦＦの処理


   整流コンデンサーの一発目は、元からあった（この前換えたばかり）のを使いたかったので、大きすぎます。二発目は、このくらい大きくしないと「シー」というノイズが聞こえてしまいます。
   そこで問題なのが、電源のＯＦＦ時にこれらの放電で、ものすごい音が出る（ギュルギュル、ビー）ことです。
   上記音が出るまで数秒のタイムラグがあるので、ＡＣコンセントを連動にして、先（というか同時）にパワーアンプの電源を落とすことにしました（＝なんにもせんのと一緒）。

とにかく、トランジスタより、数値的な出来上がりが良く、電解コンデンサーがなくて、先々の修理も楽そうです。
工作のしやすさは真空管並（ソケットだし）ですが、乾電池でも動いてしまうのと小ささで、オペアンプに分があります。

このオペアンプとボリューム一個というのが、私の探しているプリアンプのような気がしてきました。
