ＴＵ-８７２ 組み立て前編


この半年で、ＴＵ-８７３／８７２を３セット組み立てましたが、組み立ては、食事等の休憩を入れて、平均８時間かかっています。
キット組み立ての手順は、同じ構成品で、かつ再生産品のＴＵ-８７３が参考になります。今回も作業はまったく同じなので、部品、配線の写撮りにつとめました。
２日に分けて作業しましたので、前編/後編としました。
前編は、基板の部品付け、後編は、シャーシの組み立てです。

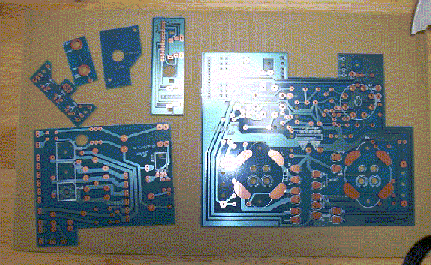

  1. 基板を割る

    2. card
    ＴＵ-８７３／８７２で共通です。一番高い部品かもしれませんね。

  2. Ａ基板（信号系）の裏（緑の面＝下＝部品実装面）

    3. a card(1)
    Ａ基板と呼ばれる、真空管ソケットの取り付けられる基板の裏（プリント板としては部品実装面）です。

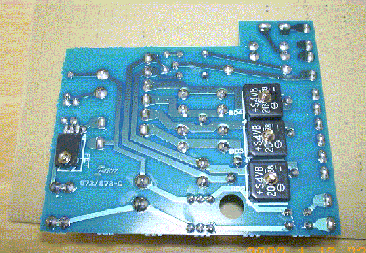

  3. Ａ基板（信号系）の表（青の面＝上＝プリントパターンの面）

    4. a card(2)
    右下が、入力切替のスイッチです。ドーターボードみたいなものですが、ここのアースをＡ基板に完全に落とさないと、ハム等のノイズ元になります。

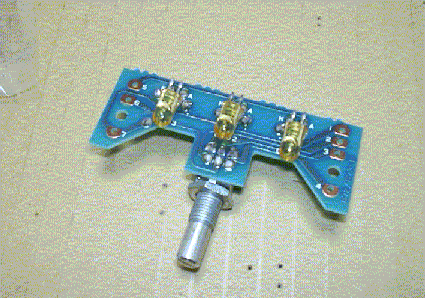

  4. ボリューム基板の裏

    5. panpot card(1)
    LEDを黄色に換えています。私の部屋では窓がわに向くので、白だとわからないから。

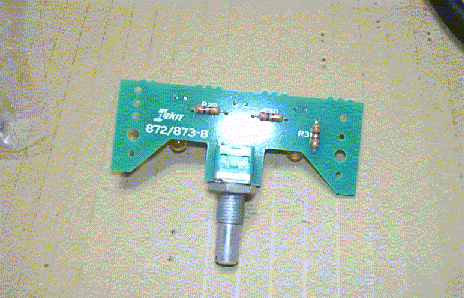

  5. ボリューム基板の表

    6. panpot card(2)
    ボリュームは取り付けナットからケースにアースされます。

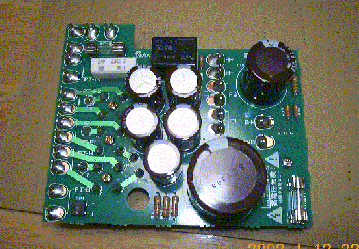

  6. 電源基板の表

    7. power card(1)
    電解コンデンサーは１０８度品でした。スペースが無いので、同じラジアルのを探せばいいですが、普通チュウブラとかのに換えても入らないでしょう。ソフトスタートのリレーは、いつまで持つかなぁ？

  7. 電源基板の裏

    8. power card(2)
    電流がとれるように、パターンが太くしてあります。

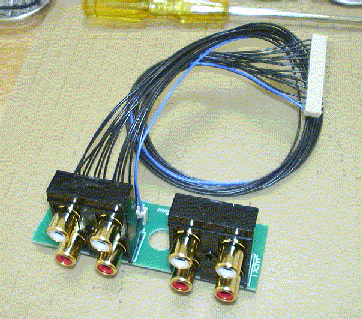

  8. 入力端子基板

    9. prug card

  9. 入力端子基板(裏)

    10. prug card

(続き)ＴＵ-８７２組み立て後編編へ

ＴＵ-８７２キット構成へ

ＴＵ-８７３キット構成へ

ＴＵ-８７３組み立て前編（ここと類似）へ
