５０ＢＭ８シングルアンプ（完成後編）


安全策としてケース上部につけていたラグ配線を、ケース下部に移して、トランスをまともなものに換えました。
これで、安心して音楽を聴くことができます。
小さいケースに押し込めたので、ハムが落としきれていませんが、
  1. テレビ用の偏向管一本から出ている音とは思えない
  2. コアボリュームのない出力トランスから出ているとは思えない
まともな音がするので、びっくりしました。

  1. ＜ラグ配線を下に移す＞

    2. 50BM8
    配線としては、悪い見本かも知れませんが、何度もスパークを見るのは「たまらん」ので、思い切って長くしました。

  2. ＜鬼門だったＢ電源まわり＞

    3. 50BM8
    上３つは使えなかったトランスです。右から、

    1. 容量は十分だったけれど１次/2次の絶縁がないため怖い
    2. 30mAくらいしか謔黷Hい（並四も無理）
      １-２球のラジオ向けだとおもいます。これは１次側が１５分ほどで燃えました。ヒータの巻き線もあったので、非常にもったいないことをしました。
    3. １００Ｖ絶縁用のトランス
      50VAなので足りるかとおもいましたが、これも１５分ほどで煙を吐きました。

    でした
    つまり、５球スーパー用のトランス(60mA程度)でも危ういということがわかりました。
    ちょっと考えると分かる（バレるともいう）んですが、この間、１２５Ｖ-２７０Ｖくらいのプレート電圧で音を聞いているのですが、適正は１７０Ｖあたりと見ました。たまげたのは１２５Ｖでもしっかりした音が出てました。
    ということは、６ＳＮ７あたりに無理やりトランスつけても、けっこう聴けるかも！

    50BM8
    １次側にヒューズを入れていたんですが、ヒータは１００Ｖそのままを整流しているんで、そのチャージとあわせて、上記のＢ電源の電流選択の最中、これだけヒューズを飛ばしました。私が頭を使う代りを務めてもらったみたいで、申し訳ないです。

    50BM8
    推定で80mA前後流れるわけで、トランスの放熱用(普通でもトランスは100℃になるもの)の穴をケースに開けました。

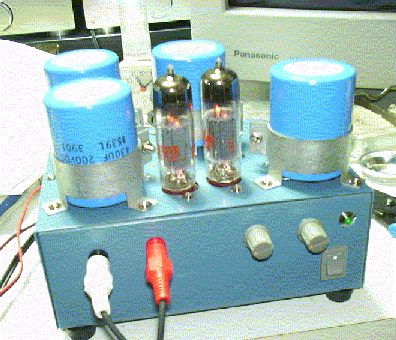

  3. ＜出来上がり＞

    4. 50BM8
    これで、緊張せずに聴ける状態になったので、あらためていろいろ聴いてみました。

    50BM8

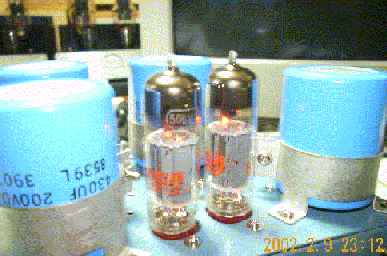

    さすがに５０Ｖのヒーターは、ぱっちりと明るくなりますね。パイロットランプなんか要らなかった

    50BM8
    照明の代りにもなりますね。


瘧1ハム音がありますが、３極/５極の複合管１本から出る音とは思えないくらい、しっかりしたまとまりのある音がします。
さすがに低域はさっぱりですが、高いほうは、すっと伸びていて、なかなか良いです。
EKジャパンのキットで、6BM8のTU-870というのが人気なので、「ほんまかいな」とおもい、それより安くあげるつもりで、50BM8を使ってみたのですが、本当に悪くない音が出てきました。
最初は、「パソコンのスピーカで使えりゃいい」くらいで始めたんですが、それにはちょっともったいないです。
こうやって)分でケースから作ってみると、EKジャパンのキットの
  1. 電源トランスを奢っていること
  2. 電源トランスの放熱を考えていること
  3. ２球の間を離していること

など、)分の8敗がすべてうまくまとめられていることがわかり、「キット買っときゃ良かった」とおもいました。
でも、臭かった（わかる？）苦労もあったし、廃材（中古のコンデンサ等）も利用できたし、廃材（トランス）も出たので、けっこう楽しめた２ヶ月でした。

５０ＢＭ８（設計編）へ戻る
