５０ＢＭ８シングルアンプ(ケース作成編)


５０ＢＭ８は家庭電源でヒータの点灯ができます。
つまり、ヒータトランスの要らない分、一番安い真空管アンプが作れる可能性があります。
おまけに、１００Ｖ-２００Ｖというのは、旅行用トランスなどの流用でなんとかＢ電源がまかなえ（＝るはずであった）ます。

  1. ＜レイアウトの検討＞

    2. 50BM8

    50BM8

    最初は、みてくれから配置を考えましたが、、

    50BM8
    どう配線するかで、こうなりました。
    ここで、

    このトランスだと「確率1/2」で感電するのでは？


    ということに気が付きました。娘がいなけりゃ、このトランス使うんですが、、

  2. ＜穴あけ＞

    3. 50BM8

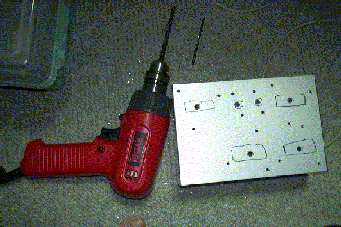

    ドリルで穴をあけるのは簡単です。

    50BM8
    あけた穴をリーマで大きくしていきます。

    50BM8
    リーマでも足らない穴や、四角は、ハンドニブラで切ります。

    50BM8

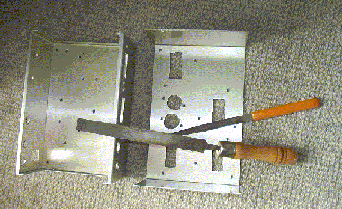

    ヤスリで修正します。

    50BM8
    こんな感じです

    50BM8
    塗装のつきを良くするために、サンドペーパをかけました。
