INTERFACCIA EA4TX PER SATELLITE
ARTICOLI
Dai tempi in cui era sufficiente una antenna 5 elementi direttiva per inseguire un satellite RS 10/12, come antenna trasmittente ed una ground plane come antenna ricevente: con i nuovi satelliti è necessario un puntamento decisamente più preciso ed accurato.
A tale scopo si è costruito/assemblato un sistema di antenne direttive v/u ( 5 elementi in V ed 8 elementi in U). Una in polarizzazione verticale ed una in polarizzazione orizzontale.
Dotate di due rotori distinti un daiwa DC 7011 come controlbox e rotore della serie Dr-7500 ed un kenpro KR500A per l'elevazione. Collegati mediante un angolare 20 x20 cm; ricavato da un normal-profilato 20x20.
Per sincronizzare il Sw orbitron con i rotori/antenne si è resa necessaria una ricerca di una interfaccia che permetta l'automatismo.
Esistono alcuni modelli compresi quelli in kit da auto costruire.

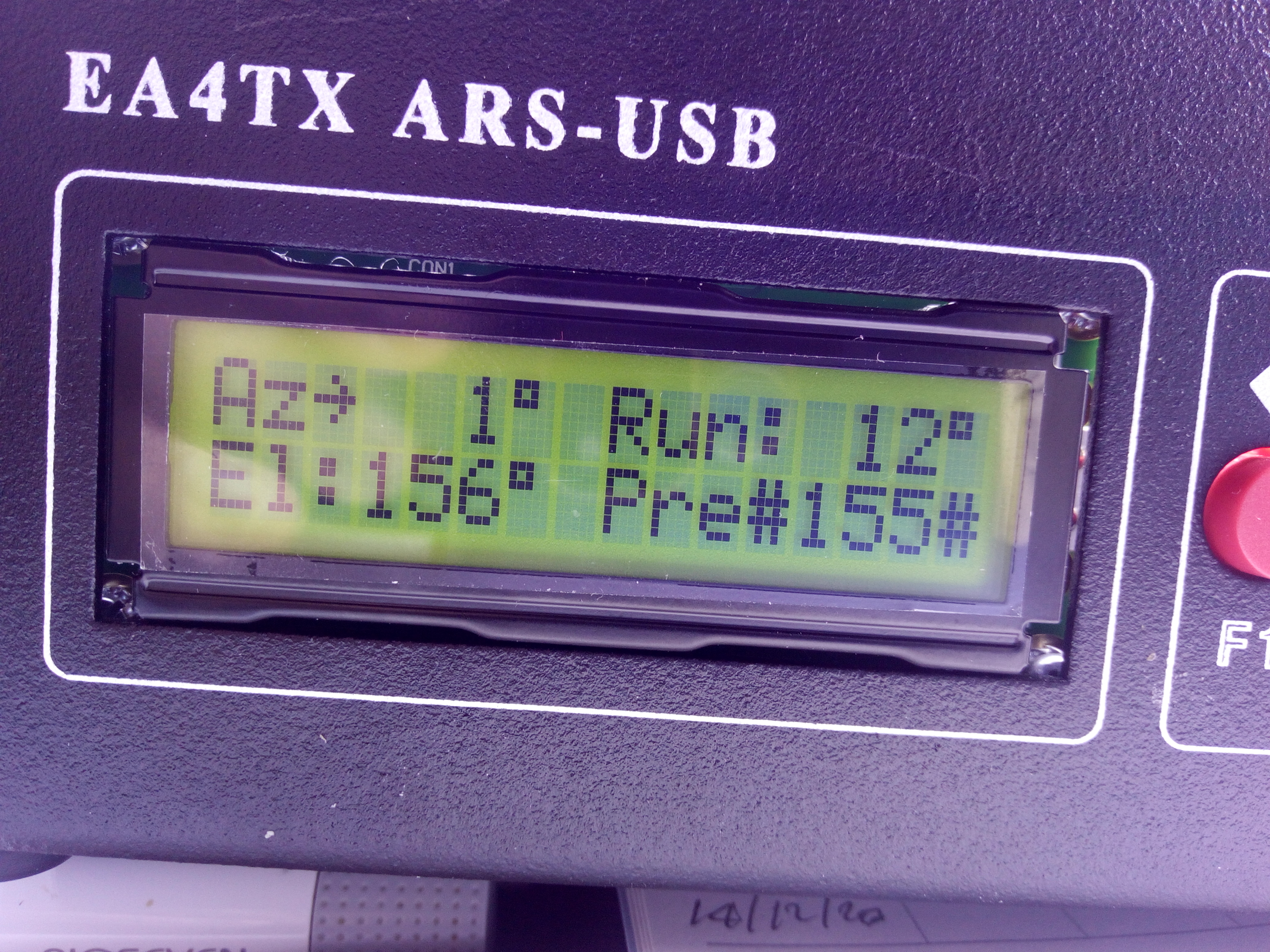

Valutate le prestazioni e spese si è optato per l'interfaccia EA4TX ARS-USB - FIGURA 1. L'interfaccia è di due modelli: quello solo azimutale e quello anche con elevazione.
Questa interfaccia è fornita con manuale molto dettagliato e di schemi per i collegamenti elettrici sui più svariati modelli di rotori.
Seguendo le istruzioni si sono effettuati i collegamenti tra rotori ed i controlbox; si è effettuata la taratura del sistema e si sono fatti i primi collegamenti tramite i satelliti radioamatoriali. Utile anche per ricevere i satelliti meteo NOAA e Meteor M2.
A seguire alcune foto dell'esecuzione dell'assemblaggio.
Questo articolo di esperienza personale non ha carattere esaustivo. Molti dettagli si trovano nella guida completa in inglese del produttore dell'interfaccia.
Credits EA4TX ARS USB, yaesu, kenpro, daiwa
Figura 1 - Interfaccia EA4TX ARS-USB (Antenna Rotor System) con i control box della Kenpro KR 500-A e della Yaesu G400
Schema di collegamento interfaccia ARS al rotore DAIWA DR 7500 R/X & DR 7600 R/X

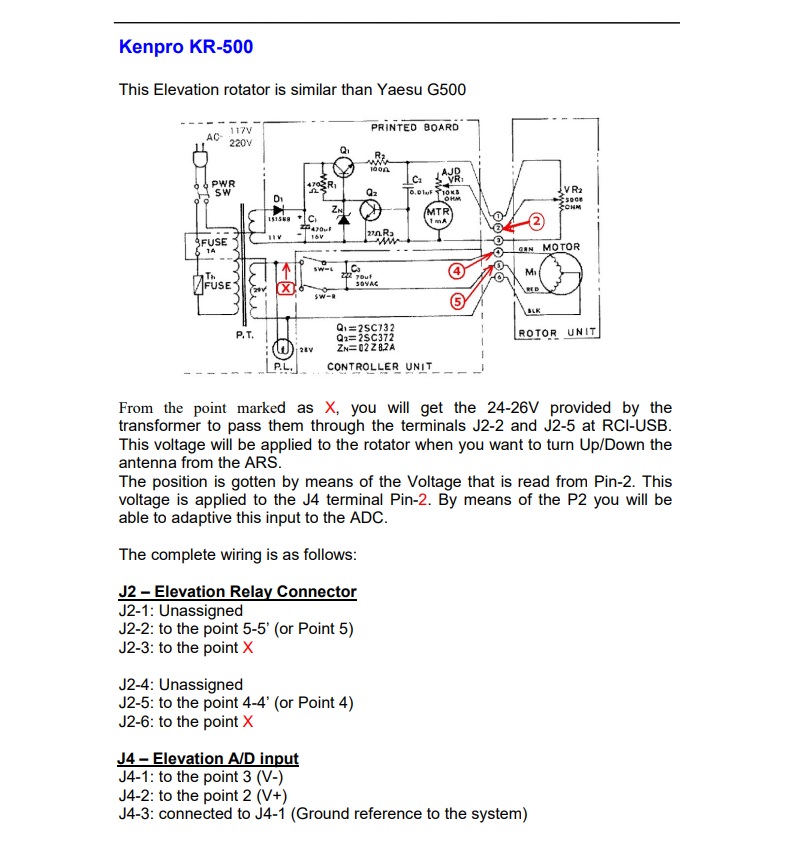

Schema di collegamento interfaccia ARS al rotore KENPRO KR 500
COLLEGAMANTI CON CONTROL BOX DAIWA DC7011
ARS Collegamento AZIMUTH con control box yaesu G400 (non G400 RC) e rotore Daiwa DR 7500/7600 R/X
COLLEGAMENTI INTERNI ARS CONTROL BOX ZENITALE KENPRO 500
POSTERIORE ARS CON I CAVI DI COLLEGAMENTO AI CONTROL BOX
COLLEGAMENTI POSTERIORE KENPRO 500
KENPRO 500 INTERNO CON PRESA DI TENSIONE X
COLLEGAMENTI POSTERIORI DAIWA DC 7011
COLLEGAMENTI POSTERIORI YAESU G 400 CON ARS
Figura 1 - Interfaccia EA4TX ARS-USB (Antenna Rotor System) con i control box della Kenpro KR 500-A e della Yaesu G400
