 IK1HGI KOQIT DVB-S2

KR0SIV/KOQIT-GX6605S-Digital-ATV

Ho usato da anni il sistema da ATV come ho presentato sulla mie pagine web nel sistema di trasmissione ATV Analogico https://www.qsl.net/ik1hgi/atv.htm


Oggi vi presento il sistema DATV bastato la trasmissione per DATV grazie a Adalm-Pluto mi permette di trasmettere sulla frequenza 1.242Ghz sistema Digitale, mi ricevo con un ricevitore Satellitare Digitale avendo cambiato il software KOQIT-GX6605S-Firmware ATV in banda 1.242Ghz modo DVBS-2 la trasmissione ho utilizzo SR2000 Fec2/3 o ho visto ottimi risultati, più avanti faremo altri test più approfondito dei passaggi di questo Ricevitore Digitale KOQIT come viene la sua configurazione, ATTENZIONE una volta modificato non si ritorna in origine di vedere i Satellite TV, ho provato tutti i modi ho chiesto su alcuni forum nulla da fare il sistema si blocca vedo solo un canale sono con tento di ciò ho fatto mi basta uno ma in origine 6 canali boooo!!!!!! questa è sistema solo di ricevere il segnale sul ricevitore DATV 1242Hz



KOQIT-GX6605S-digitale-ATV-Firmware

https://github.com/KR0SIV/KOQIT-GX6605S-Digital-ATV-Firmware

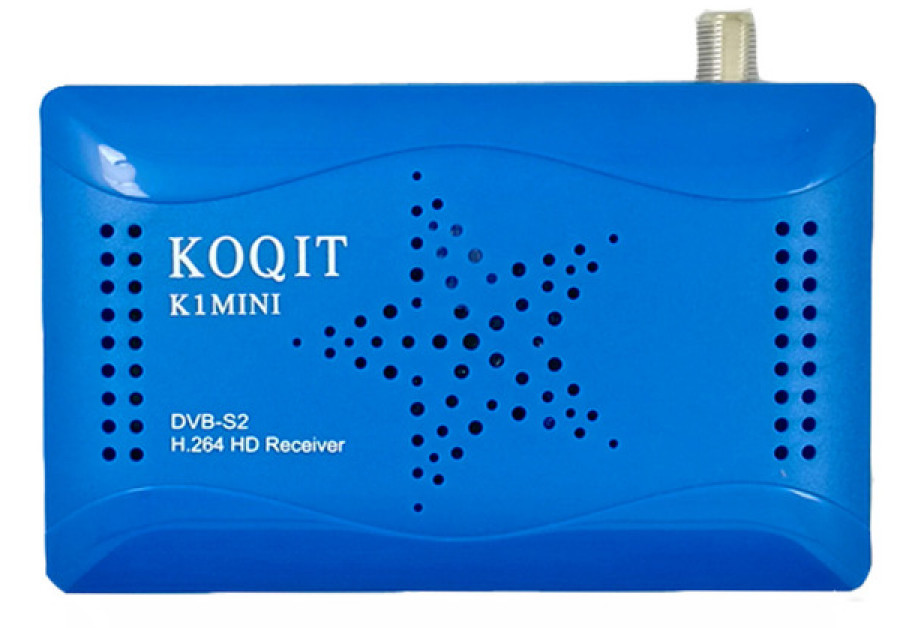

Firmware modificato per KOQIT K1Mini GX6605S da utilizzare come ricevitore televisivo digitale amatoriale. Questo firmware attualmente rimuove tutti i satelliti elencati in questi ricevitori e lo sostituisce con sei canali DATV per uso televisivo amatoriale.

In futuro, ho intenzione di modificare ulteriormente il firmware per rimuovere le funzionalità non utilizzate dall'operazione amatoriale.

Spiegazione delle frequenze
Per impostazione predefinita, il ricevitore utilizzerà una frequenza di aggiornamento di 50 hz, se risiedi negli Stati Uniti. Dovrai utilizzare l'output composito per eseguire questo aggiornamento poiché HDMI non funzionerà con quella frequenza di aggiornamento in questa regione. A seconda del flash utilizzato, è possibile mantenere la frequenza di 50 Hz o passare a 60 Hz e modificare le impostazioni necessarie per consentire di ottenere facilmente il segnale ATV digitale.


Questi canali sono i seguenti.

Channel TP Freq Polor Symbol True/Amateur Freq

1 10992 H 2000 1242 OK
2 10994 V 2000 1244
3 11004 H 2000 1254
4 11006 V 2000 1256
5 11028 H 2000 1278
6 11030 V 2000 1280

Quanto sopra sono i dettagli relativi al canale / frequenza e al transponder corrispondenti al canale. Ciò presuppone la configurazione di un LNB 9750, ovvero l'x cerca il tuo frequenza spostato 9750 in alto nell'interfaccia utente.

La polarizzazione H / V è presente esclusivamente in modo tale che rx ti consenta di avere frequenza così vicini tra loro. DVB-S e DVB-S2 dovrebbero funzionare senza riconfigurare supponendo che si usi una velocità di 2000k.

Installazione
Basta aggiungere il file .bin alla radice di un'unità flash e flash tramite il menu di aggiornamento del sistema.


AVVISO dell'autore dichiara :
Non sarò responsabile per eventuali danni al tuo ricevitore. Questo è stato testato solo sul

KOQIT mini K1.

_______________________________________________________________________________________________________________________

DATV express con Adalm Pluto

Segnale di test DVB-S2  10 Febbraio 2020

La mia prima trasmissione nel sistema DVB-S2 sula frequenza 1242 Ghz

La registrazione con un cellulare ATV in banda 1.242Ghz modo DVBS-2 la trasmissione ho utilizzo

Adalm Pluto SR2000 Fec2/3 ottimi risultati ECCELLENTI



Segnale di test DVB-S2  15 Febbraio 2020

 Seconda trasmissione nel sistema DVB-S2 sula frequenza 1242 Ghz

La registrazione con un cellulare



_______________________________________________________________________________________________________________________

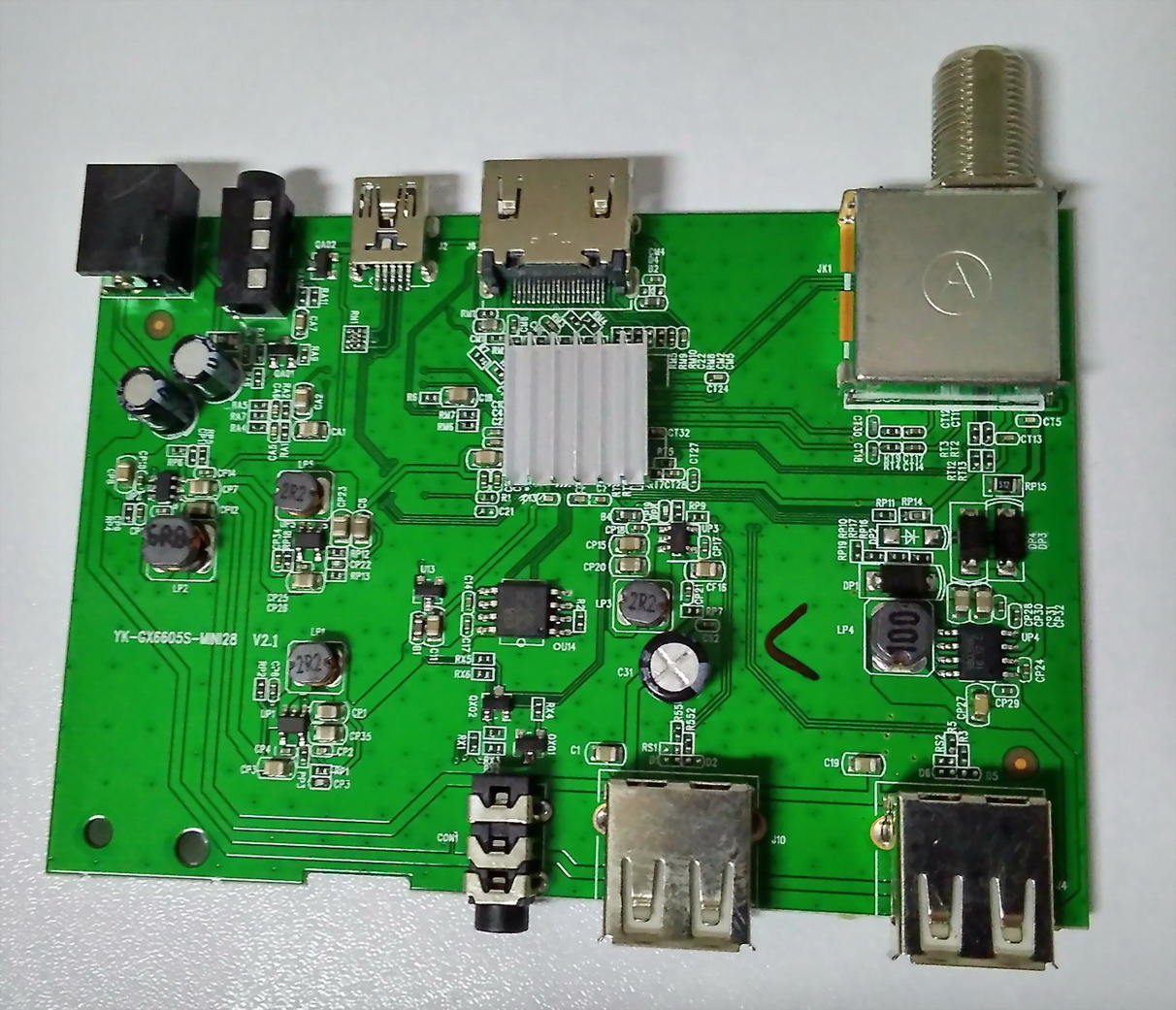

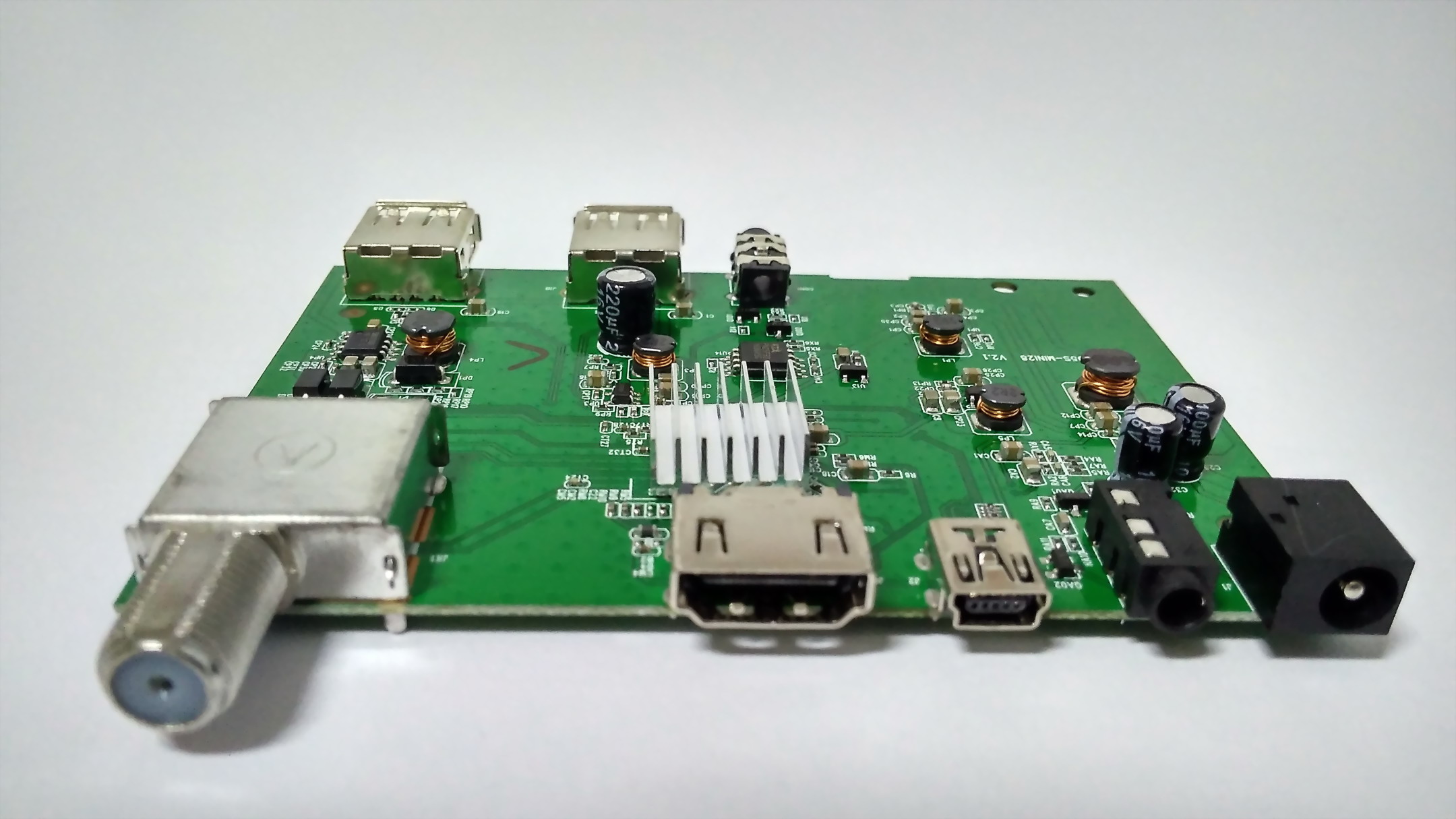

KOQIT-GX6605S RICEVITORE

KOQIT-GX6605S RICEVITORE

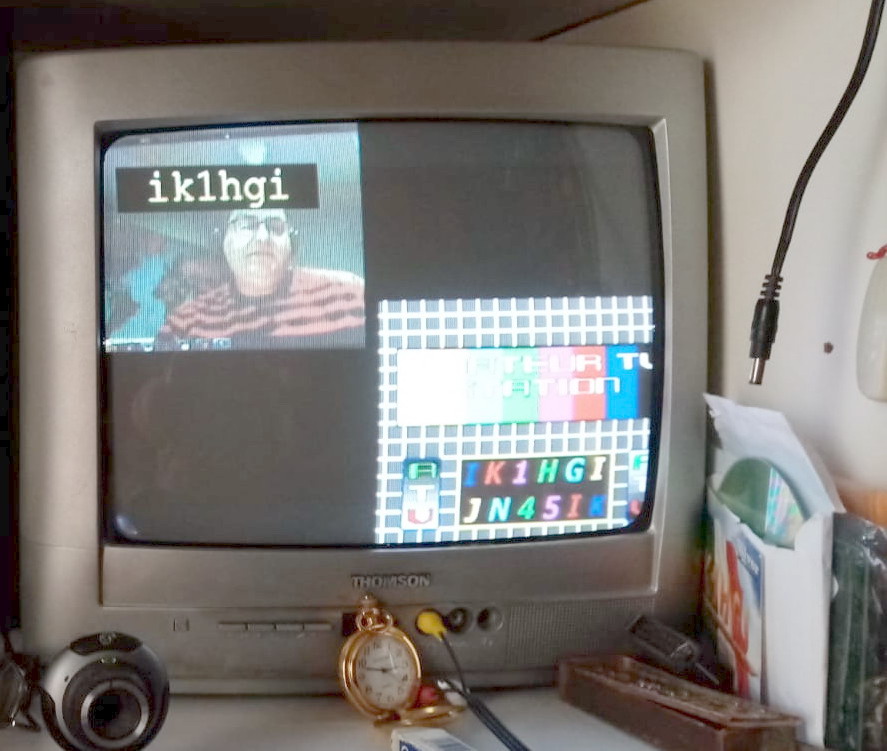

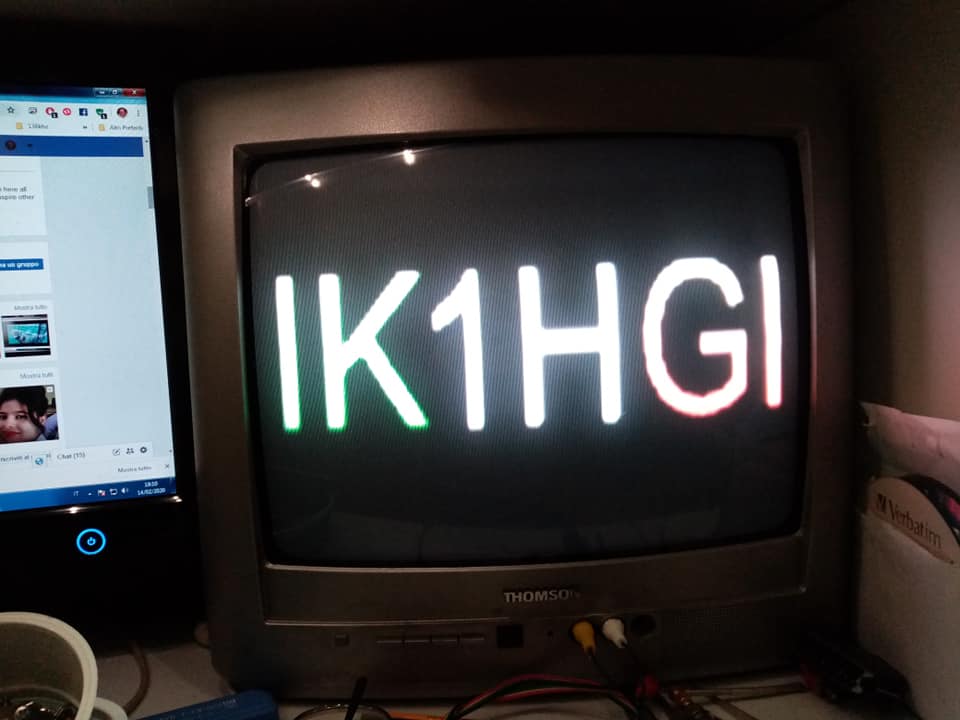

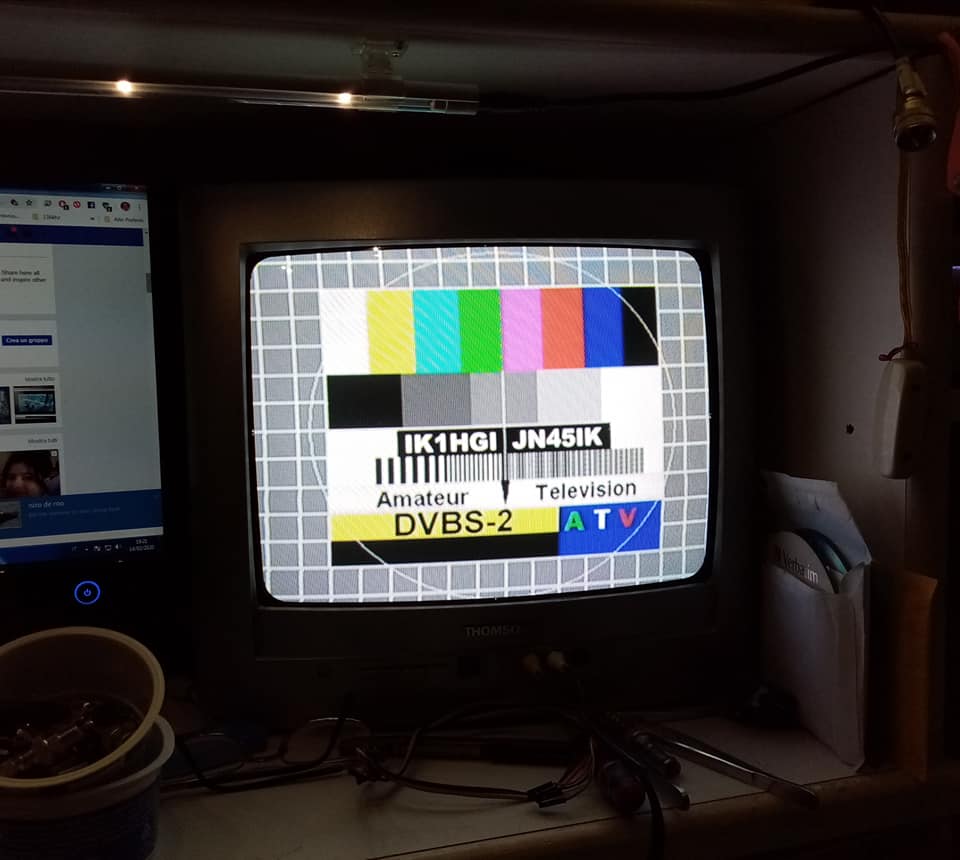

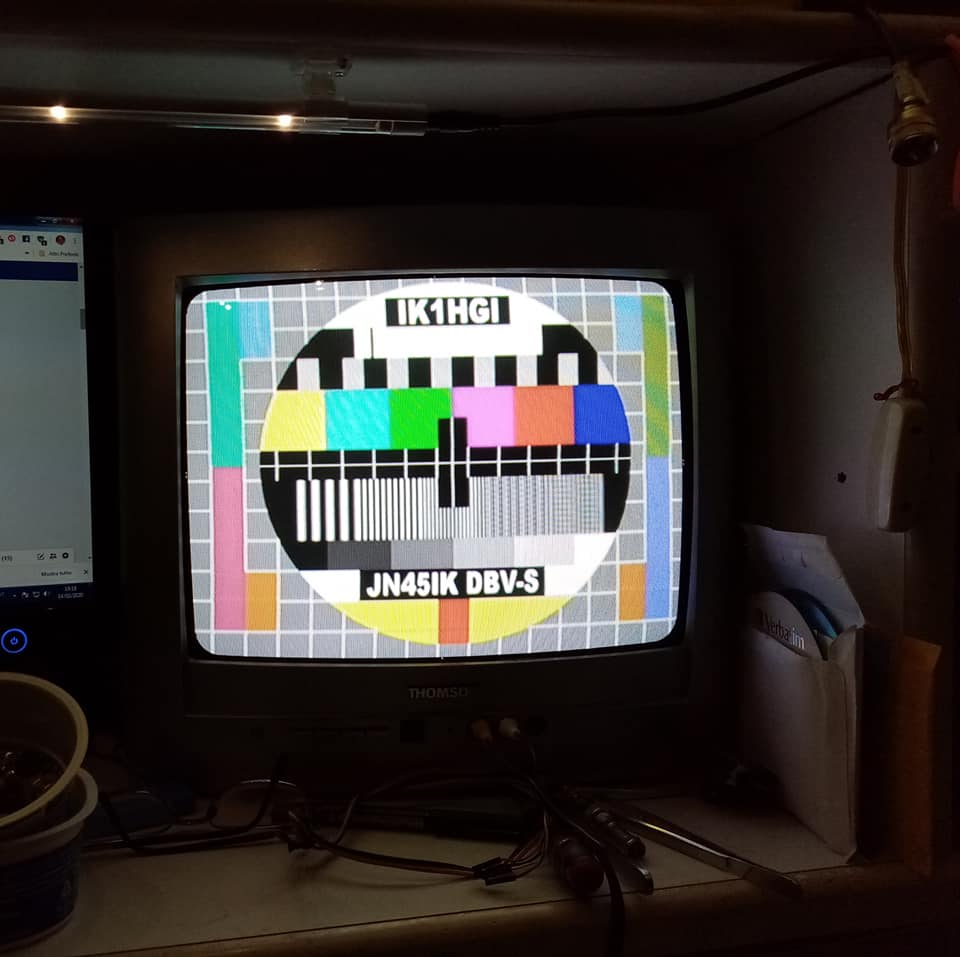

Alcuni immagini sul mio TV televisione 604x480

test con un caro amico Nico



___________________________________________________________________

 SAT QO-100 (Es'Hail-2)

Oscar 100 Wideband Live Streaming site

live-qo-100
____________________________________________________________________

The link use DATV  IK1HGI

Minitioune  HB 100  QO-100  DATV-Koqit  Pluto.htm  Pluto DFU

73 IK1HGI Tony
