 RICEZIONE SAT QO-100 (Es'Hail-2)

QO -100 Es'Hail-2P

Il primo OSCAR in orbita Geostazionaria: Phase 4-A Solo pochi giorni fa la designazione Amsat QO-100: Qatar-Oscar 100

Il satellite che ospita il nostro payload, Es’Hail-2, è stato lanciato il 15 Novembre 2018 da Cape Canaveral (Air Force Station Space Launch Complex 40) su un Falcon 9 di SpaceXCome molte persone hanno dato la possibilità a tutti radioamatori di collegarsi con Satellite geostazionario Sat Q-O -100 Es'Hail-2P OSCAR payload: - S-band UP / X-Band DOWN - Linear Transponder (bent-pipe) - WB: DATV & NB: SSB, CW, PSK

Es'hail-2 (P4-A) il primo OSCAR geostazionario del Qatar (2400 Mhz UP - 10.489 Mhz DW) Stazione RX Parabola 60 Primo fuoco
Stazione TX Parabola 80 Offset 10W SSB / CW) (DATV a banda larga da 10W )





BUONA ANTENNA per ricevere tutto ciò che è in aria non fa miracoli ma ti lascerà STUPITO !!!!!!

CONSIDERANDO CHE UNO SCANNER COSTA DA 100 a oltre 500 Euro con questa chiavetta ottieni un risultato Digitale in discesa dal satellite QO-100 in più la possibilità di un analizzatore di spettro per vedere tutte le comunicazioni attive su quella banda in tempo reale anche quelle che durano pochi secondi gli spettro che sivedono sono segnale di OM parlano.



________________________________________________________________________________


Una dimostrazione con una parabola da Campeggio da 40 cm a terra sulla mia stanzetta

________________________________________________________________________________



________________________________________________________________________________

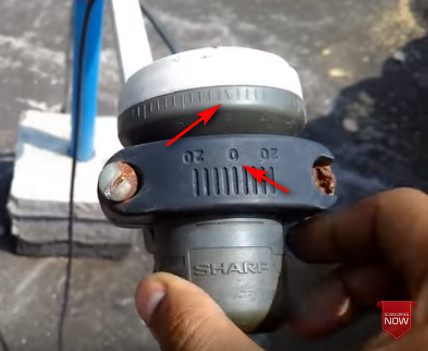

Angolo di SKEW degli LNB
Skew è una parola simpatica, ma alla fine è un angolo di polarizzazione. È come dire che una direttiva la puoi mettere angolata come vuoi che tanto non conta. Invece più sei fuori polarizzazione e più perdi segnale. Un grado di skew non lo noti. Se metti lnb a casaccio allora può essere un problema.
______________________________________________________________

Come regolare l’angolo di Skew (la rotazione dell’LNB) con parabole fisse e motorizzate

https://www.youtube.com/watch?v=MNqsqvnrJbI






_____________________________________________________________

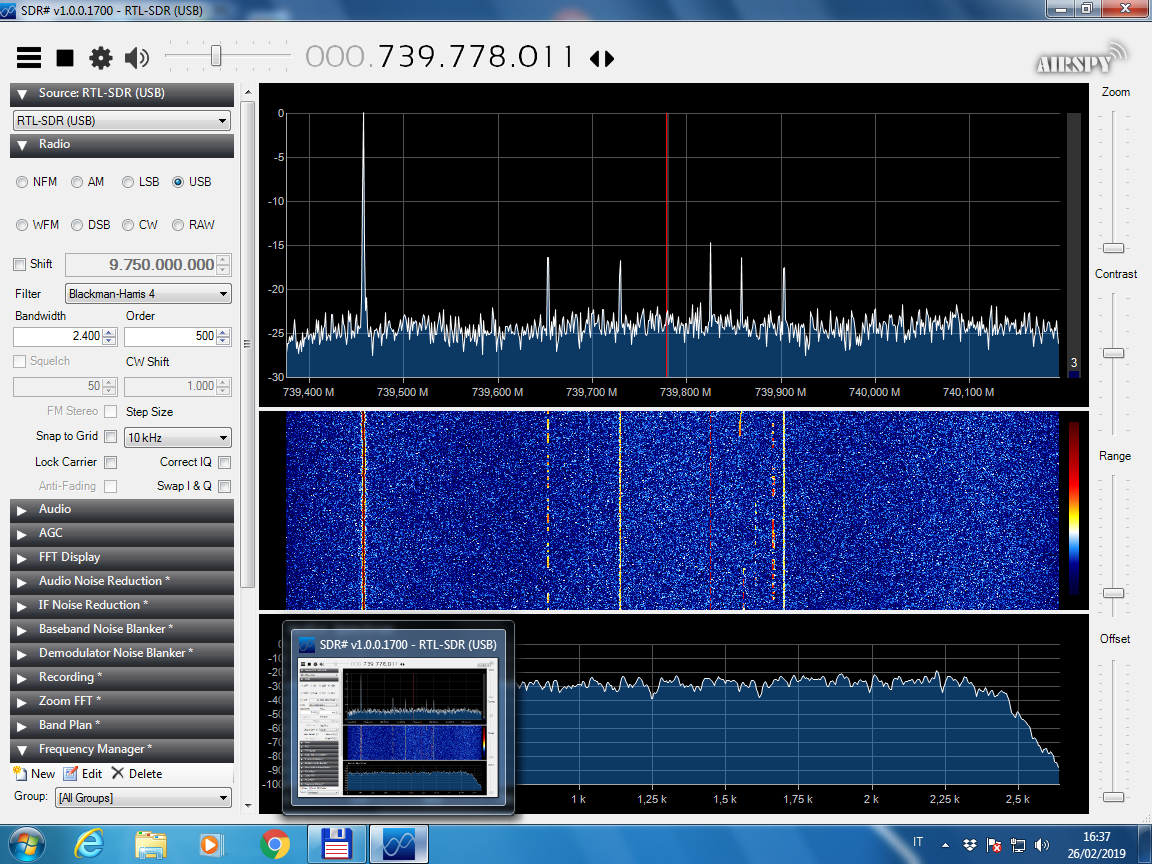

La mia prima ricezione con la chiavetta SDR-SHARP



Questo filmato e la mia prima volta che ricevo dei QSO





LNB in verticale con la tensione 13+volt

La posizione del satellite verso SUD

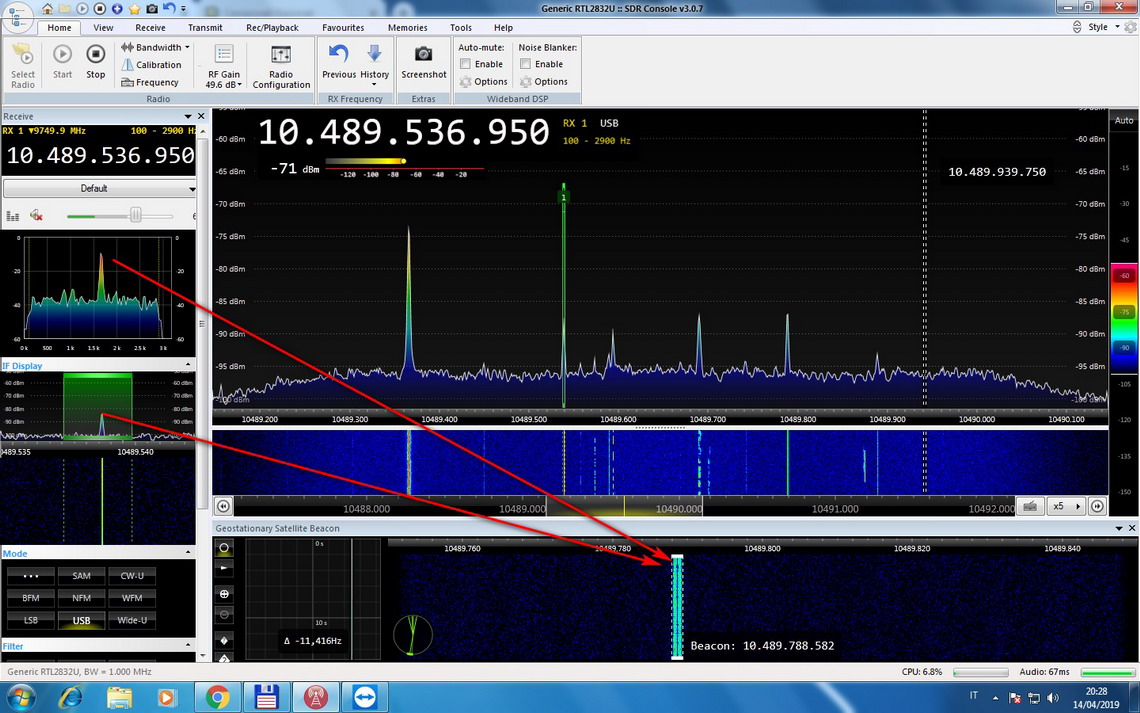

Qui abbiamo realizzato come si vede sul filmato la calibratura del Beacon dopo tanti tentativi un Amico Emiliano IU3MEY mi ha consigliato come fare e sono rimasto a vedere il Beacon Oscar 100 centrato.



________________________________________________________________________________

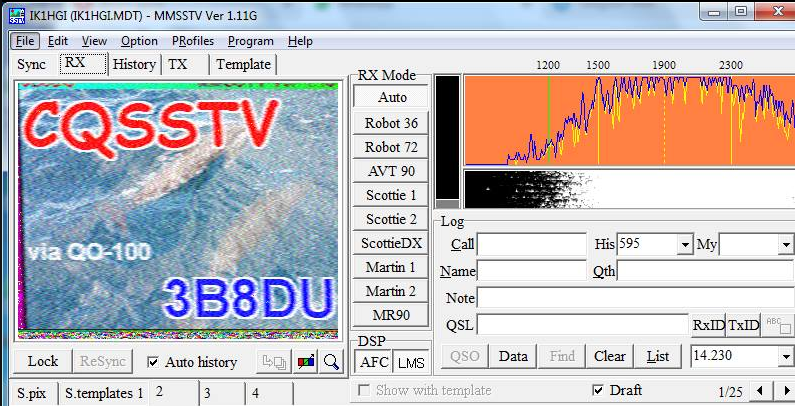

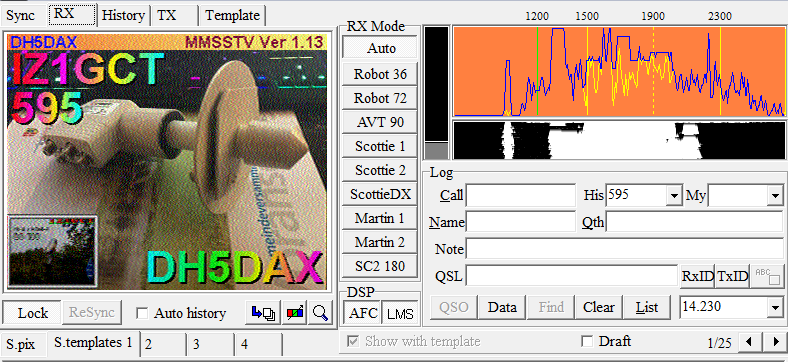

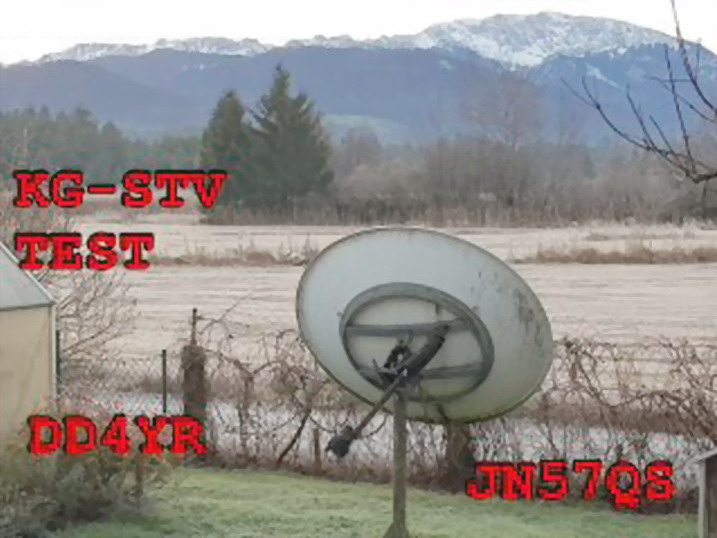

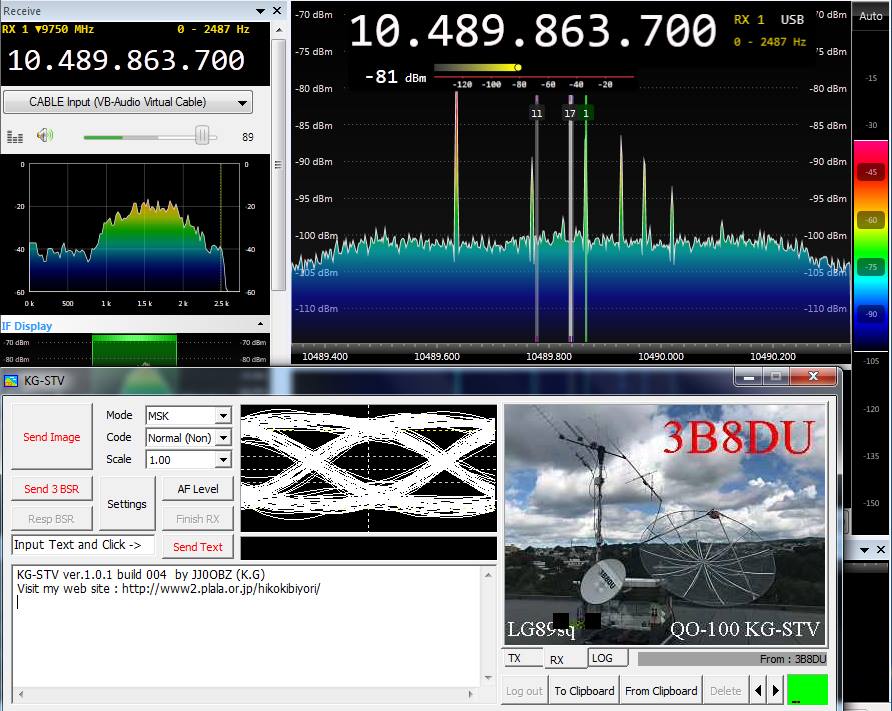

Le prime immagini ricevuto con poca esperienza del Oscr-100

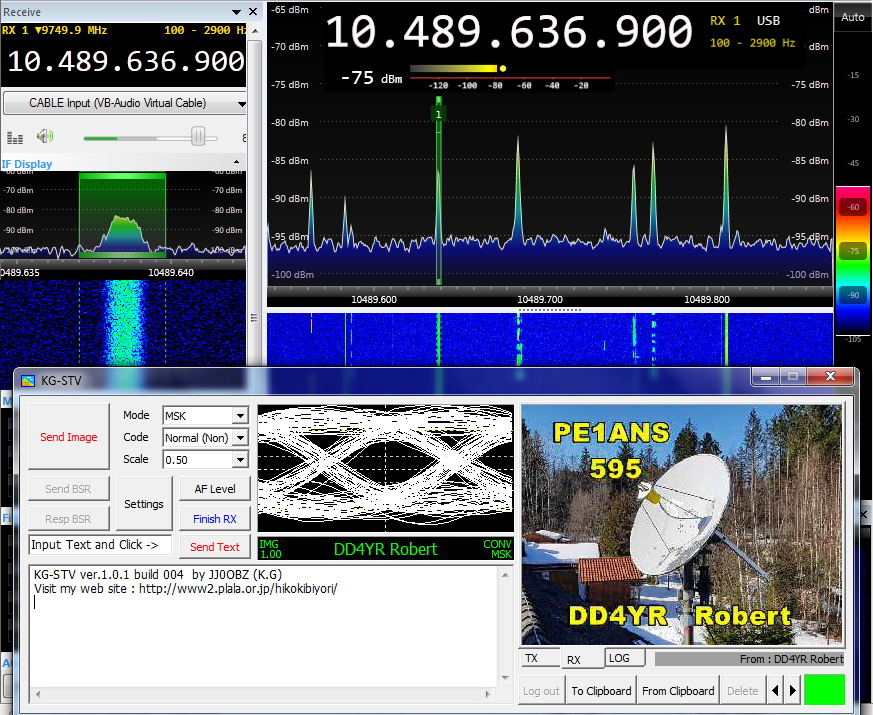

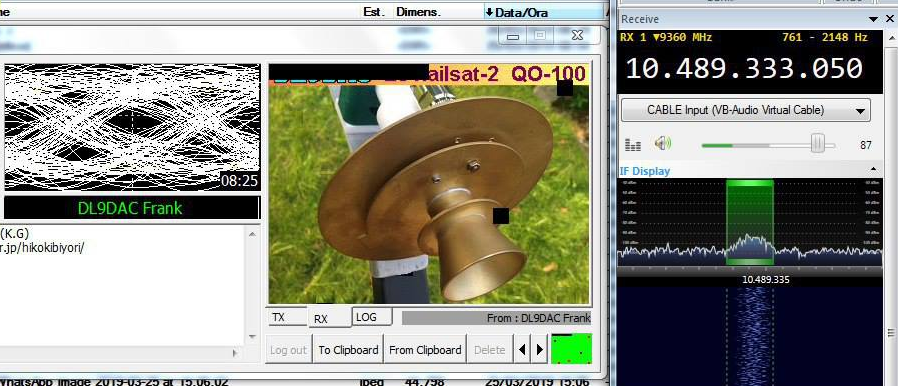

Programma per la KG-STV digitale RX-TX

http://www.g0hwc.com/kg-stv-english.html

IK1HGI/SWL




IK1HGI/SWL
Di solito se sono in ascolto ho mandato la mia QSL di ascolto al SV8CS e lo rinviata GRAZIE!!!

__________________________________________________________________________________________________________________________

http://www.g0hwc.com/downloads/MMSSTV113A.exe

http://www2.plala.or.jp/hikokibiyori/soft/kgstv/kgstv.zip

http://www.g0hwc.com/kg-stv-english.html



IK1HGI/SWL

IK1HGI/SWL

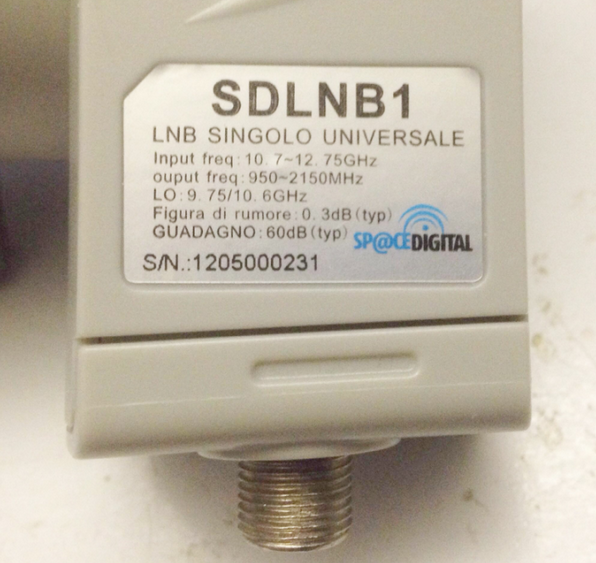

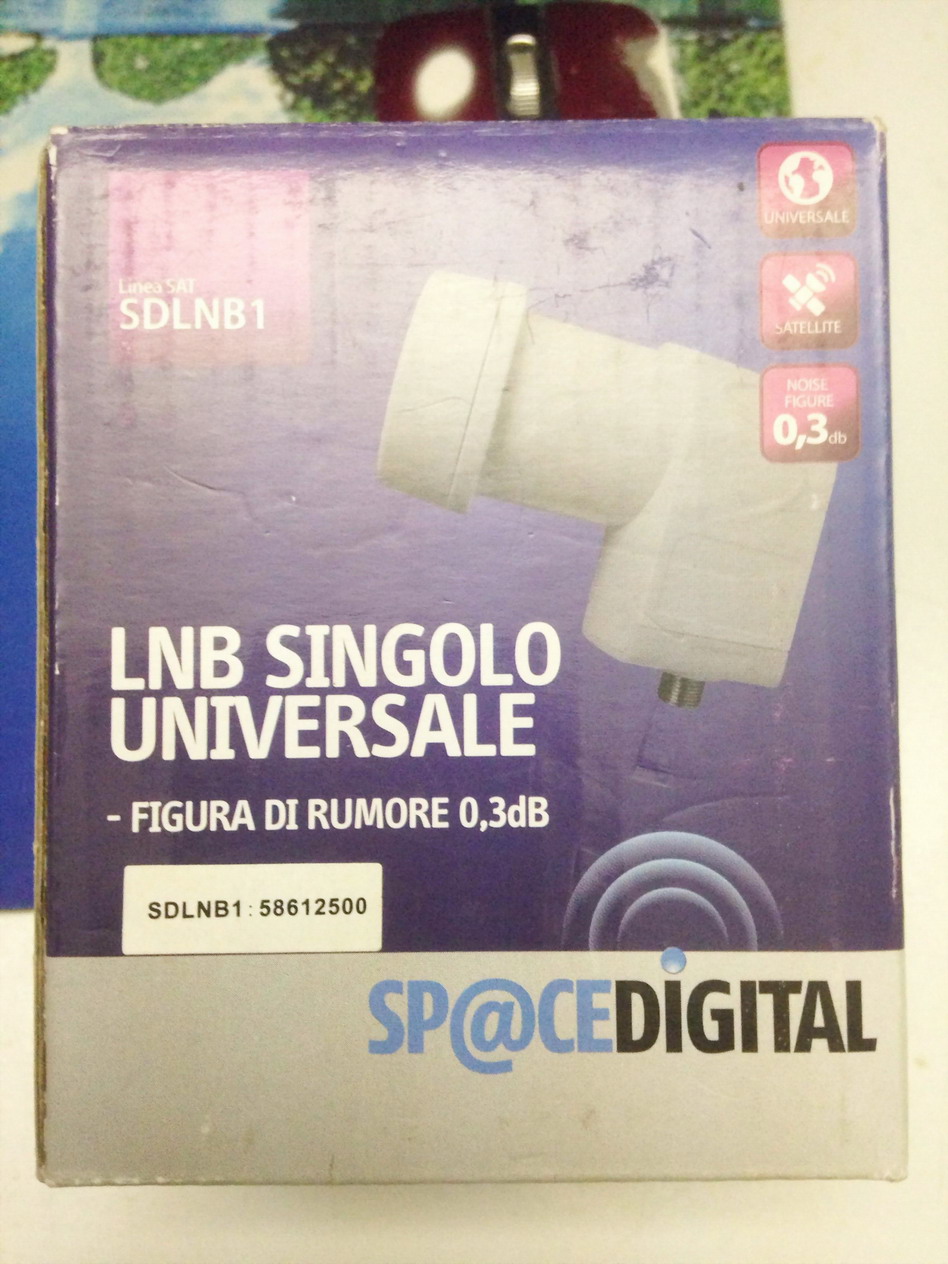

Questo e quello che uso LNB Singolo Universale PLL no modificato sono LO 9750

Quarzi originale trovati sul mio LNB

Allora facciamo alcuni calcoli per capire bene, i quarzi fondamentale in SMD, vediamo di poter fare alcuni calcoli, un LNB quello originale ha O.L 9750 ÷ 25 = 390 con il suo quarzo originale 25 mhz, a questo punto cambiando il valore del quarzo da moltiplicare di riferimento quindi quindi con un quarzo da 24Mhz faccio il riferimento per il nuovo L.O 390 × 24 = 9360  valore del nuovo oscillatore O.L a questo punto il valore cambia quindi la frequenza 10495 - 9360 = 1135 nuova conversione O.L da in postare sul ricevitore DVB-S2 comunque di deve vedere che tipo di LNB a PLL usate e tipo un quarzo da usate, se è difficile fare la modifica, LNB non modificato funziona anche senza avendo O.L 9750 la ricezione  solo per SSB, CW, SSTV, KG-STV ha dentro.

Avendo un LNB con un quarzo da 27 Mhz e dobbiamo mettere un 26 Mhz per scendere 1mega

Ad esempio, il  9750 ÷ 27 = 361,111111 Mhz adesso sostituiamo con quarzo da 26 Mhz  lo moltiplicato per 361,111111 x 26 = 9.388 MHz LO del nostro LNB, dividiamo 10492 - 9388 = 1103 LO per la sintonia del decoder DVB-S2.

Altro esempio, avendo un LNB con un quarzo da 25 Mhz e dobbiamo mettere un 24 Mhz per scendere 1mega il 24 MHz viene moltiplicato per 390 x 24 = 9360 MHz LO ci riporta .

Ad esempio, il  9750 ÷ 25 = 390 Mhz adesso da 24 Mhz lo moltiplicato per 390 x 24 = 9.360 MHz LO del nostro LNB, dividiamo 10492 - 9360 = 1132 LO per la sintonia del decoder DVB-S2.

Se calcoli IF allora dovremmo avere  10 368 MHz - 9750 MHz = 618 MHz
Per Es Hail 2 la frequenza di trasmissione 10 489 MHz - 9750 MHz = 739 MHz

https://www.qsl.net/zs6bte/LNB


________________________________________________________________________________
http://www.radioamatoripeligni.it/i6ibe/qo100/qo100.htm

Es'Hail QO-100 Oscar-100

________________________________________________________________________________

Antenna ad elica per 2,4 GHz

Design dell'antenna ad elica e dettagli costruttivi

Dell'antenna ad elica

Design dell'antenna ad elica e dettagli costruttivi

http://f5ad.free.fr/Liens_coupes_ANT/G/PA3FYM

http://www.f1afz.fr/montages/patch.php

___________________________________________________________________

 SAT QO-100 (Es'Hail-2)

Oscar 100 Wideband Live Streaming site

live-qo-100
____________________________________________________________________

The link use DATV  IK1HGI

Minitioune  HB 100  DATV-Koqit  TX Pluto.htm  QO-100-datv

73 IK1HGI Tony
