Ricevere i segnali Geoscan - StratoSat TK-1 - UMKA-1  Telemetria

  IK1HGI

Cosa mi ha passa sulla la testa

In Costruzione

L'esperienza nata, dal mio amico mi ha informato un po' di questi satelliti da 100mW, mi parla come inseguito i satelliti piccoli, con il mio l'amico Nico ON7NDR e abbiamo iniziato le ricerche per ottenere ottimi risultati abbiamo capito questi satelliti, questi satelliti sono tutti in sperimentazione dell'università dei studenti RUSSI realizzano sperimenti di questi piccoli satelliti, hanno una dimensioni alcuni 20x10 che viaggiano a torno al mondo, la sua potenza sui 100 mWatt. Poche parole funzionano sulla la banda 70 cm sulle frequenza 436.2 Mhz la foto che si vede e stato un successo con il satellite Geoscan e passato molto basso mio QTH e ricevuto tanti numeri cosa stavo ricevendo mi indica Telemetria, e la cosa importante di ricevere ed  inviare via email al gestore del satellite, poi in seguito per la QSL. 17 Gennaio 2024 Ho realizzato altra Antenna Turnstyle ok 100x100, fatto è ho ricevuto UMKA-1 ottimo segnale come si vede foto, 20/01/2024 UMKA-1 ore 09-02 UTC  un risultano buono okay... devo attendere su altri satelliti con il programma Orbitron impostare i satelliti interessati i segnali non si ascoltano ricordo hanno una portate modulata sono molto piccoli basta stare attendi sulla cascata del SDRSharp sulla frequenza del loro segnali in discesa quando passa, ricordo ancora di avere il Orologio del PC sincronizzato con Orbitron !!!!

__________________________________________________________________________________________________

Saltelli UMAK-1

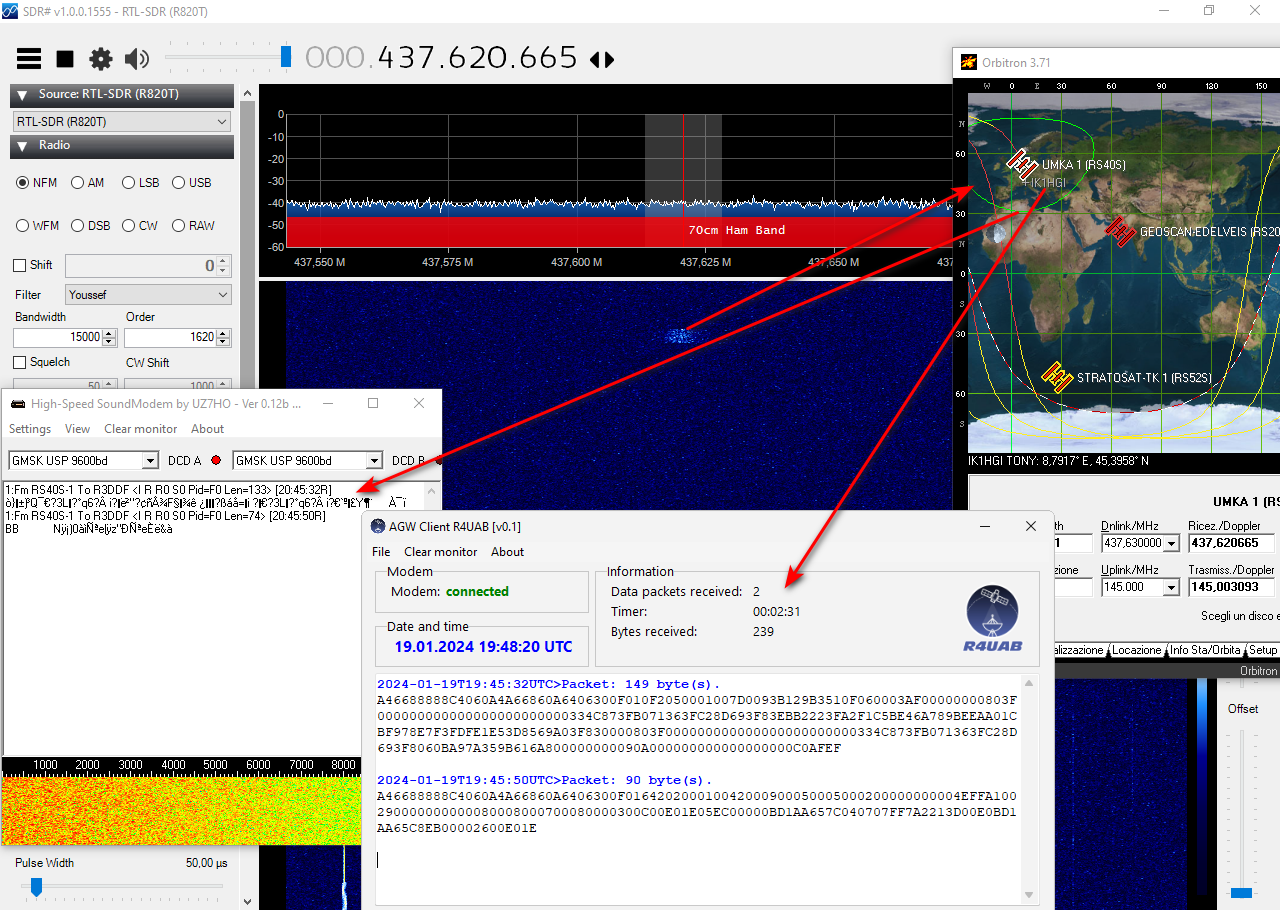

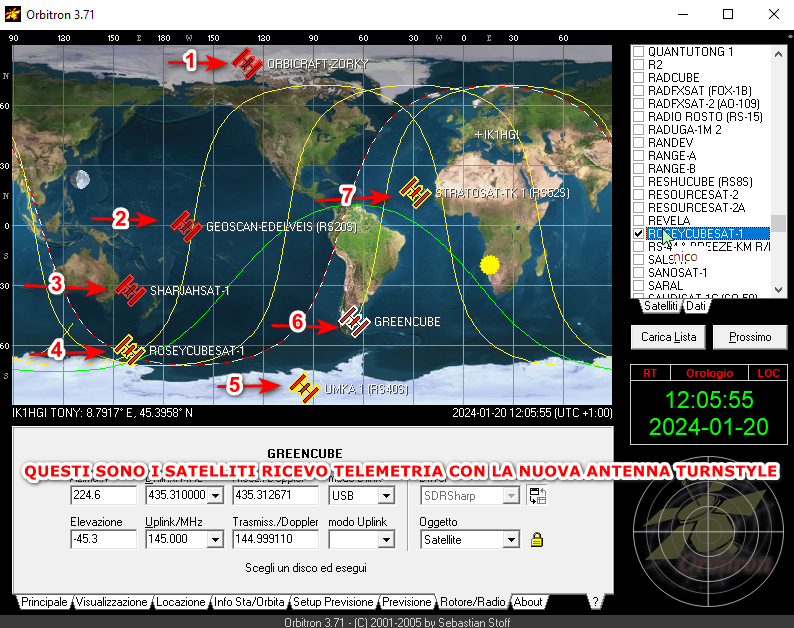

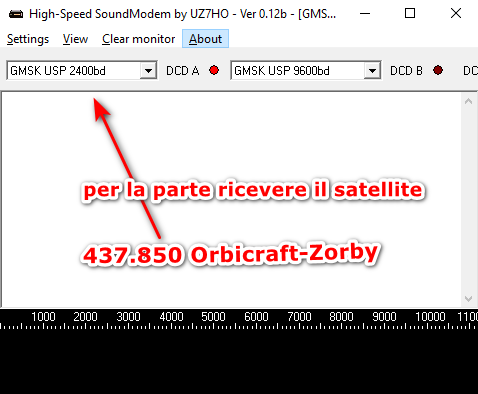

UMKA-1 telescope satellite mission  13/01/2024 21:24 UTC Il team del telescopio orbitale scolastico UMKA-1(RS40S) Vi ringrazia per il vostro interesse per il nostro satellite. A conferma della ricezione della telemetria da UMKA-1   13/01/2024 21:24 UTC  Stasera il satellite Umka-1 mandato la telemetria come questa  _______________________________________________________________________ Telemetri UMKA-1 ____________________________________________________________________________________________ Dopo 8 mesi della mia prima realizzate 3 Antenne Turnstyle per la Banda 70cm, ho avuto ottimi risultati questi satelliti che ho ascoltiamo e ricevuti alcuni di questi la telemetria sono sempre attivi di avere un segnale che passano la di mattina e sera ricordo che oggi non attivi... SVYATABOR 1 (RS60) = 437.875 MHZ  "sound modem GMSK USP 2400bd" STRATOSAT-TK (RS52S)= 435.870 MHz  "sound modem GEOSCAN 9600bd" GEOSCAN-EDELVEIS (RS20S)= 436.200 MHz  "sound modem GEOSCAN 9600bd" ORBICRAFT-ZORKIY (RS15S)= 437.850 MHz  "sound modem GMSK USP 2400bd" UTMN (RS23S)= 435.670 MHz  "sound modem GMSK USP 4800bd"  VIZARD METEO (RS38S)= 437.825 MHz , "sound modem GMSK USP 4800bd " UTMN 2 (RS27S) = 436.125 MHz  "sound modem GMSK USP 2400bd " SHARJAHSAT 1    =  437.325 MHz "sound modem FSK G3RUH 9600bd"  UMKA 1 (RS40S) = 437.625 MHz  "sound modem GMSK USP 4800bd "  GOMX 1                = 437.250 MHz "sound modem   AFSK 4800" Orbicraft-Zorby   = 437.850 Mhz "sound modem   AFSK 4800" ROSEYCUBESAT  = 436.825 MHz  "sound modem BPSK 9600bd G3RUH " CLARKSAT-1        = 435.130 MHz  "sound modem FSK 4800bd G3RUH", GETKISS.exe" Informo questi saltelli in passato erano attivi nel 2024 oggi poco segnali ________________________________________________________________________________________________ CLARKSAT-1 Data 19 Gennaio 2024 _________________________________________________________________________________________________ UMKA-1 https://github.com/Foxiks/UmKA-1_Telemetry_Decoder SharjahSat-1 Decoder https://github.com/Foxiks/SharjahSat-1_Decoder StratoSat TK-1 https://github.com/Foxiks/StratoSat_TK-1_Decoder StratoSat TK-1 https://github.com/Foxiks/StratoSat_TK-1_Decoder/install GEOSCAN-EDELVEIS https://github.com/Foxiks/Geoscan-Edelveis-Decoder Orbicraft-Zorkiy Forum Geoscan, StratoSat TK1, UMKA-1 https://community.libre.space/t/stratosat-tk1-rs52s-53s https://community.libre.space/t/stratosat-tk1-rs52s https://community.libre.space/t/umka-1-telescope-satellite-mission/10572/47 https://community.libre.space/t/stratosat-tk1-rs52s-image-transmissions/11207/60 https://github.com/Foxiks/UmKA-1_Telemetry_Decoder

UMKA-1 data 20/01/2024

ottimo segnale ricevuto 20/01/2024 ore 08:54 UTC Frequenza operativa 436.0 MHz Lunghezza d'onda operativa 687,1 mm Lunghezza gamba corta 144,4 mm Lunghezza gamba lunga 181,5 mm Diametro gamba (ideale) 3,1 mm Lunghezza gamba riflettente 178,5 mm Separazione del riflettore (predefinita) 257,9 mm Lunghezza del tronco corrispondente 171,9 mm https://sgcderek-github-io.translate.goog/tools/ATA.html

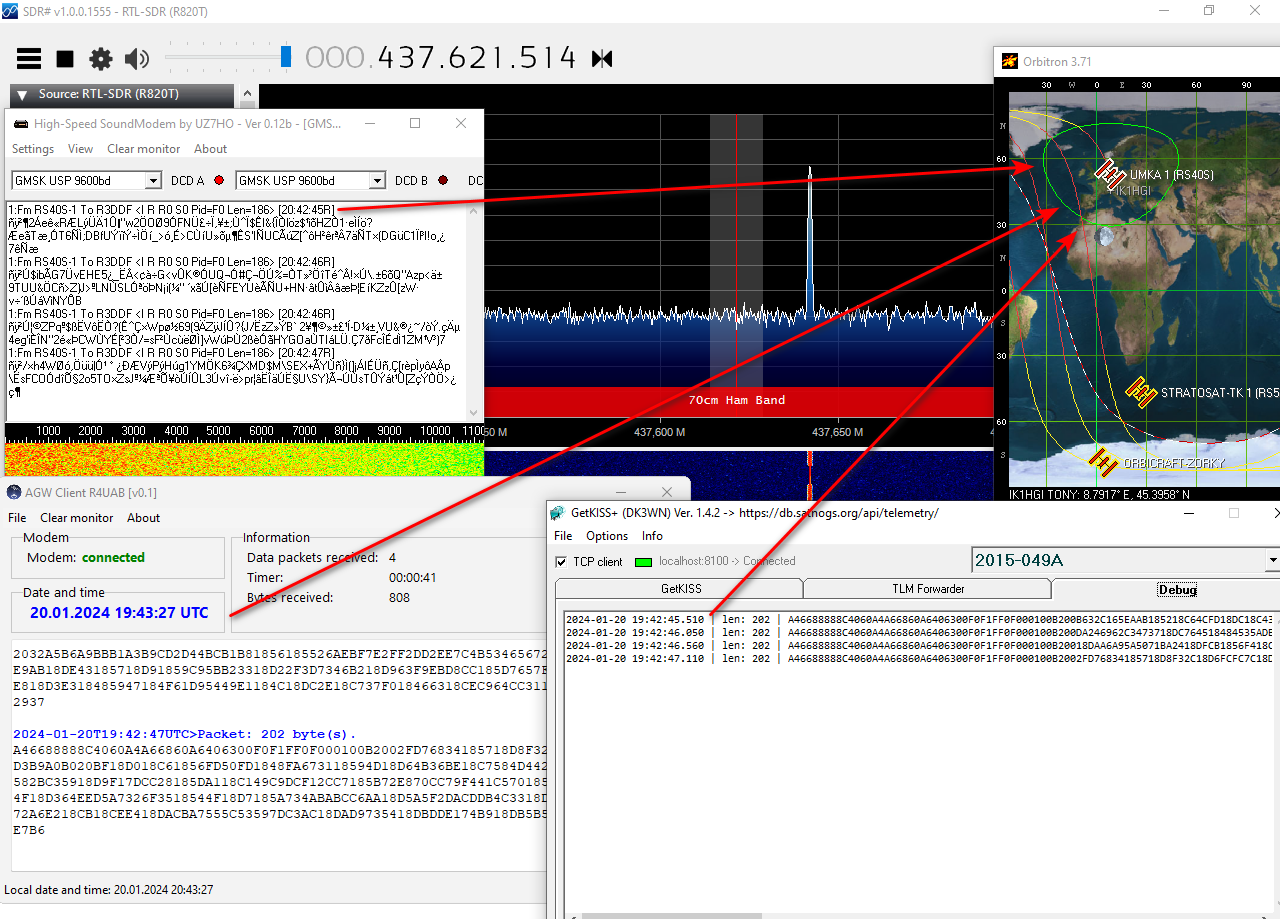

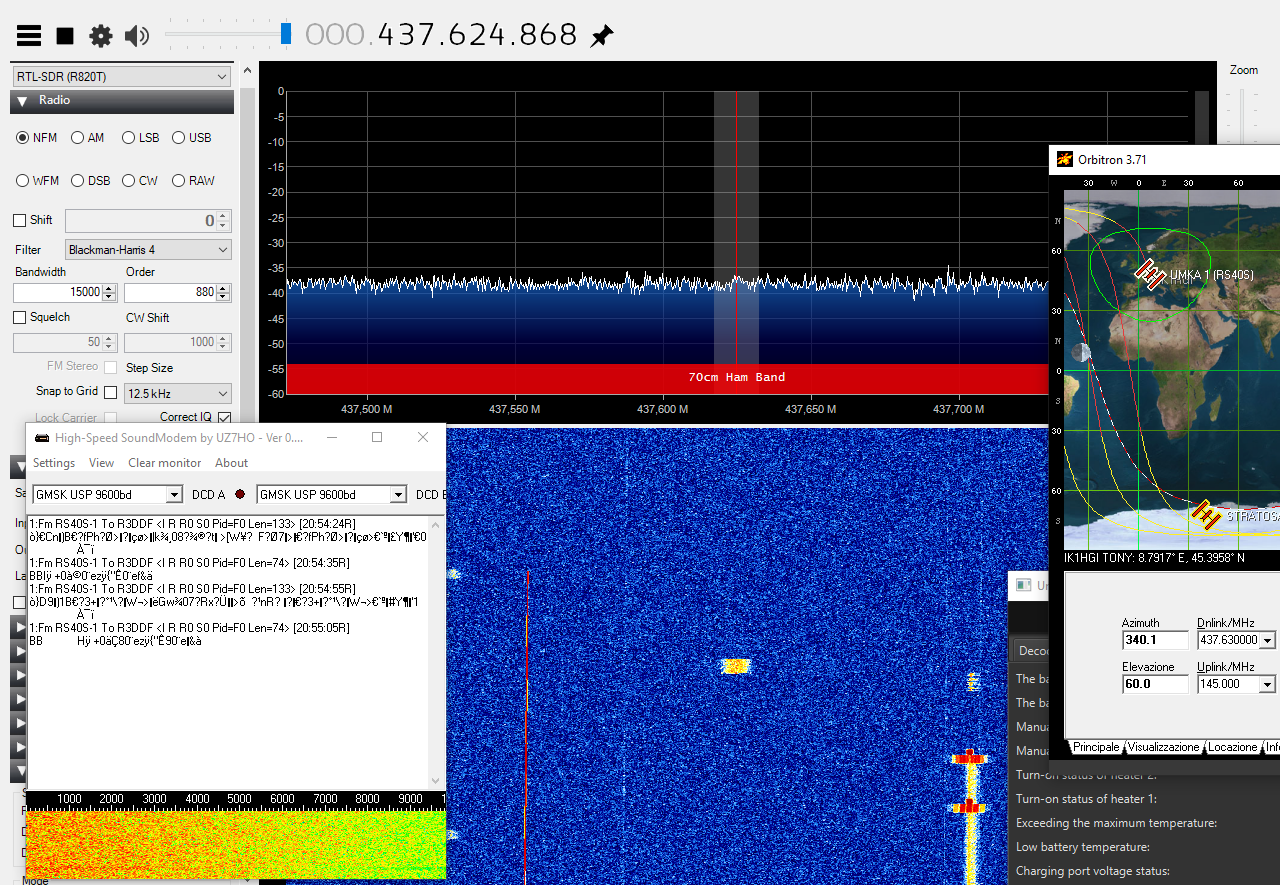

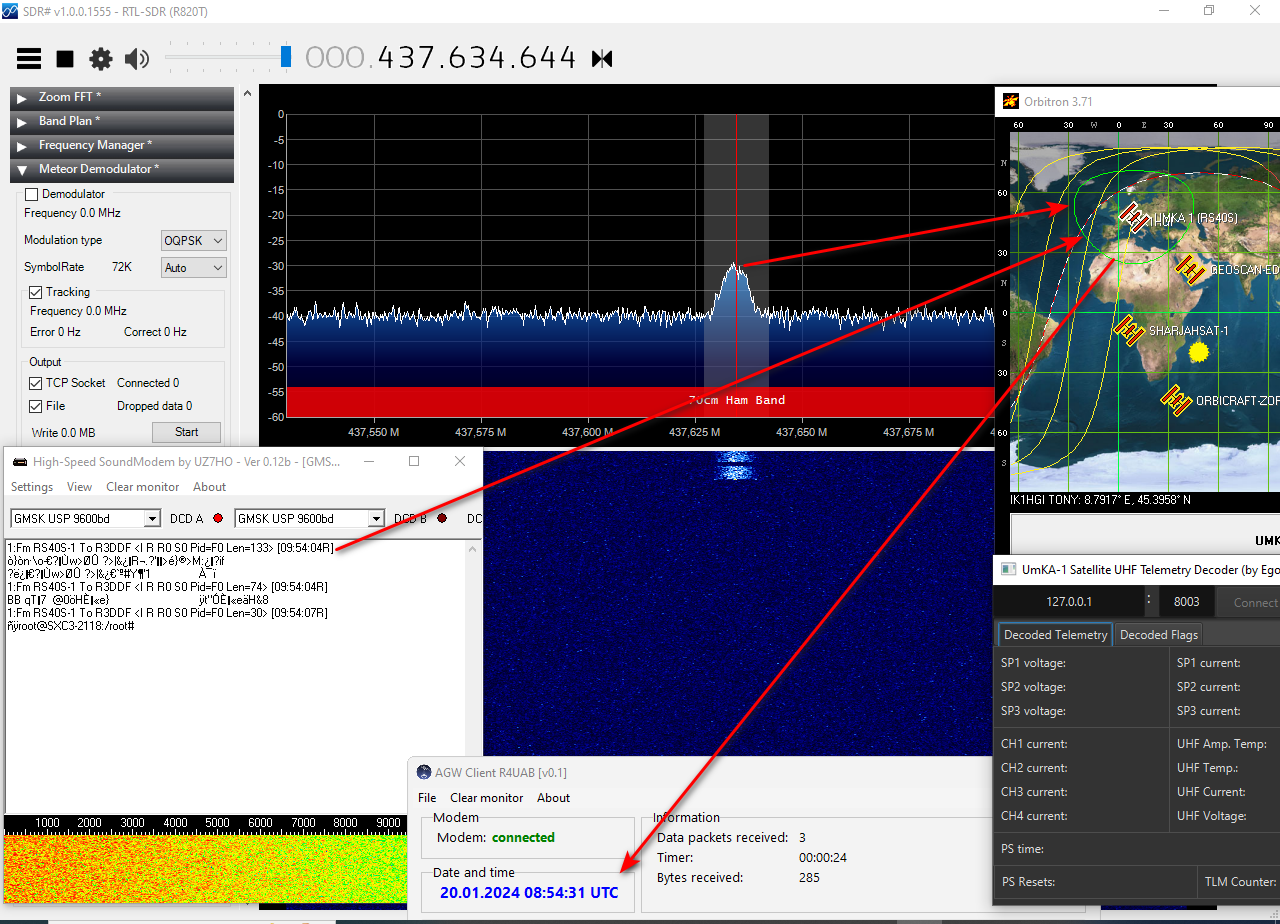

UMKA-1 data 2024-01-20 Time 09:54,31 Ricevuto la telemetria con la nuova Antenna Turnstyle  con molto guadagno del segnale  usato antenna Turnstyle per 437.600mhz Programma ricevere Geoscan il e StratoSat K1 da scaricato QUI https://github.com/Foxiks/Geoscan-Edelveis-Decoder  Usato Chiavetta RTL-SDR 1. Eseguire GUI-Decoder.exe 2. Fare clic su "Avvia soun dmodem" (attendere qualche secondo) 3. Imposta il "soun dmodem" sul dispositivo audio in ingresso Setup, devices, input device Cable virtual  da cui verr catturato il segnale. 4. Fare clic su "Start decoder" 5. Clicca su "Read Steam" attende segnale Tutto e stato un successo, ricevuto il segnale buono stabile e forte uso SDRscharp Telemetria   Buon divertimento 73 Tony ik1hgi

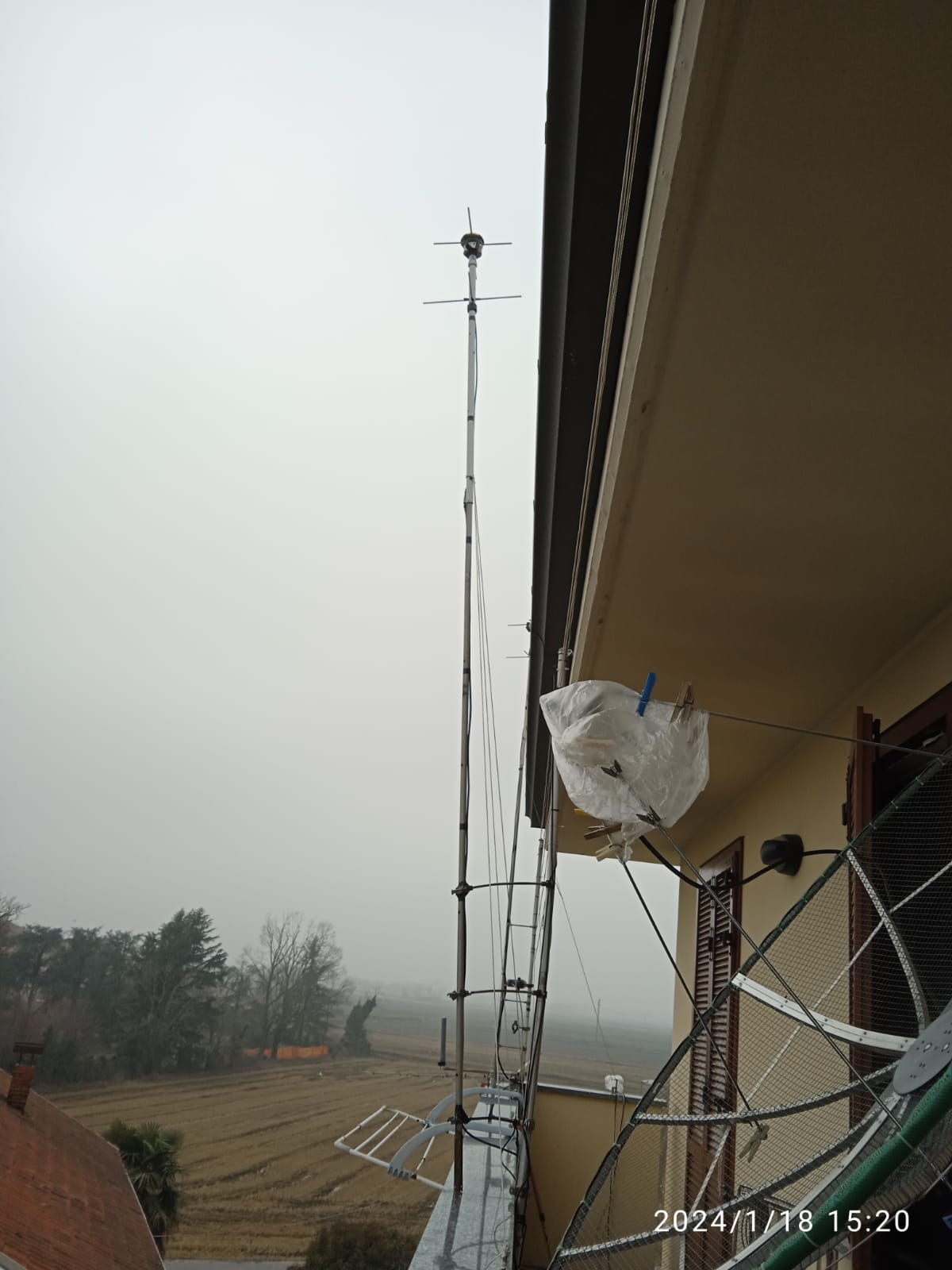

  Nuova Antenna Turnstyle
 nuovo sistema ho realizzato

_______________________________________________________________________________________________

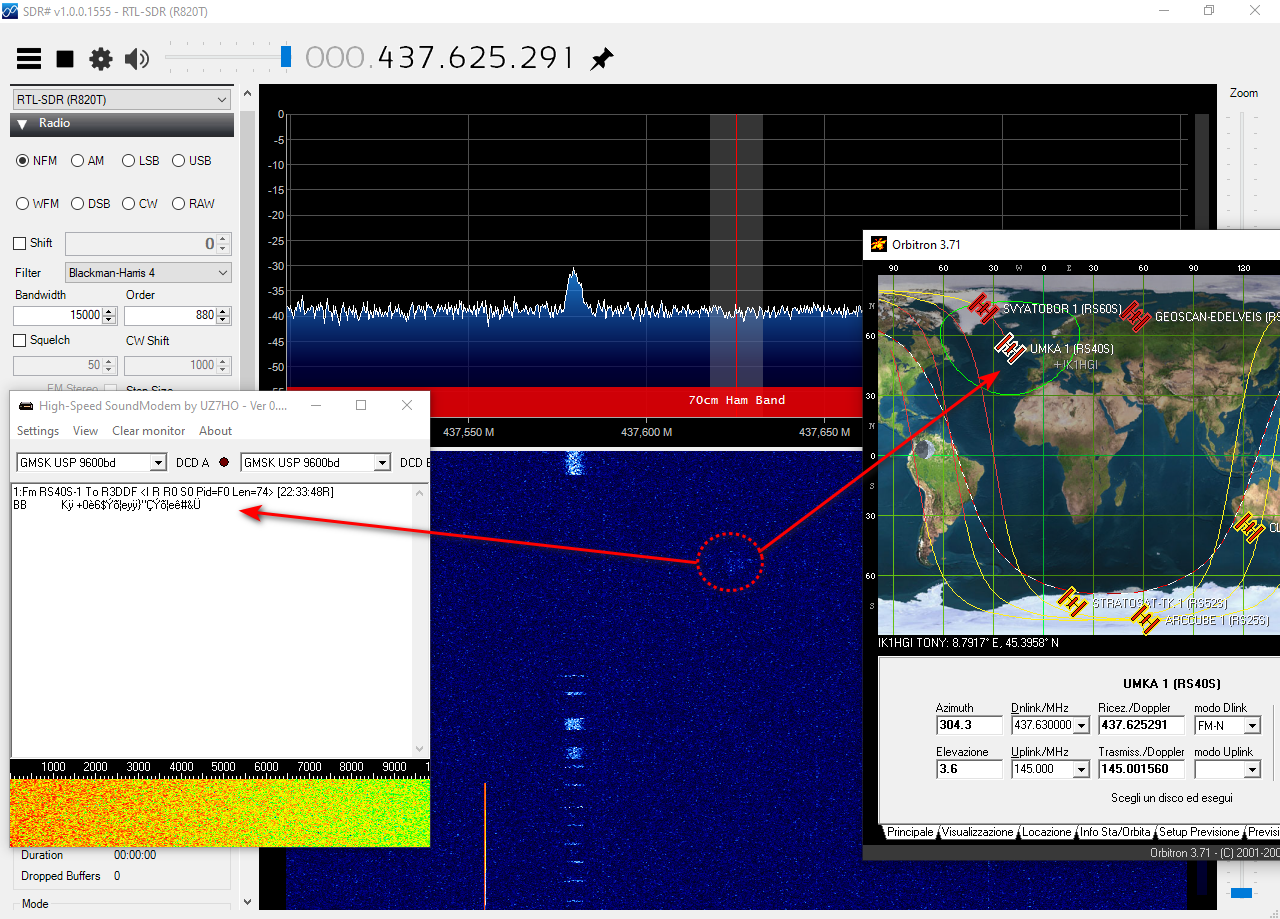

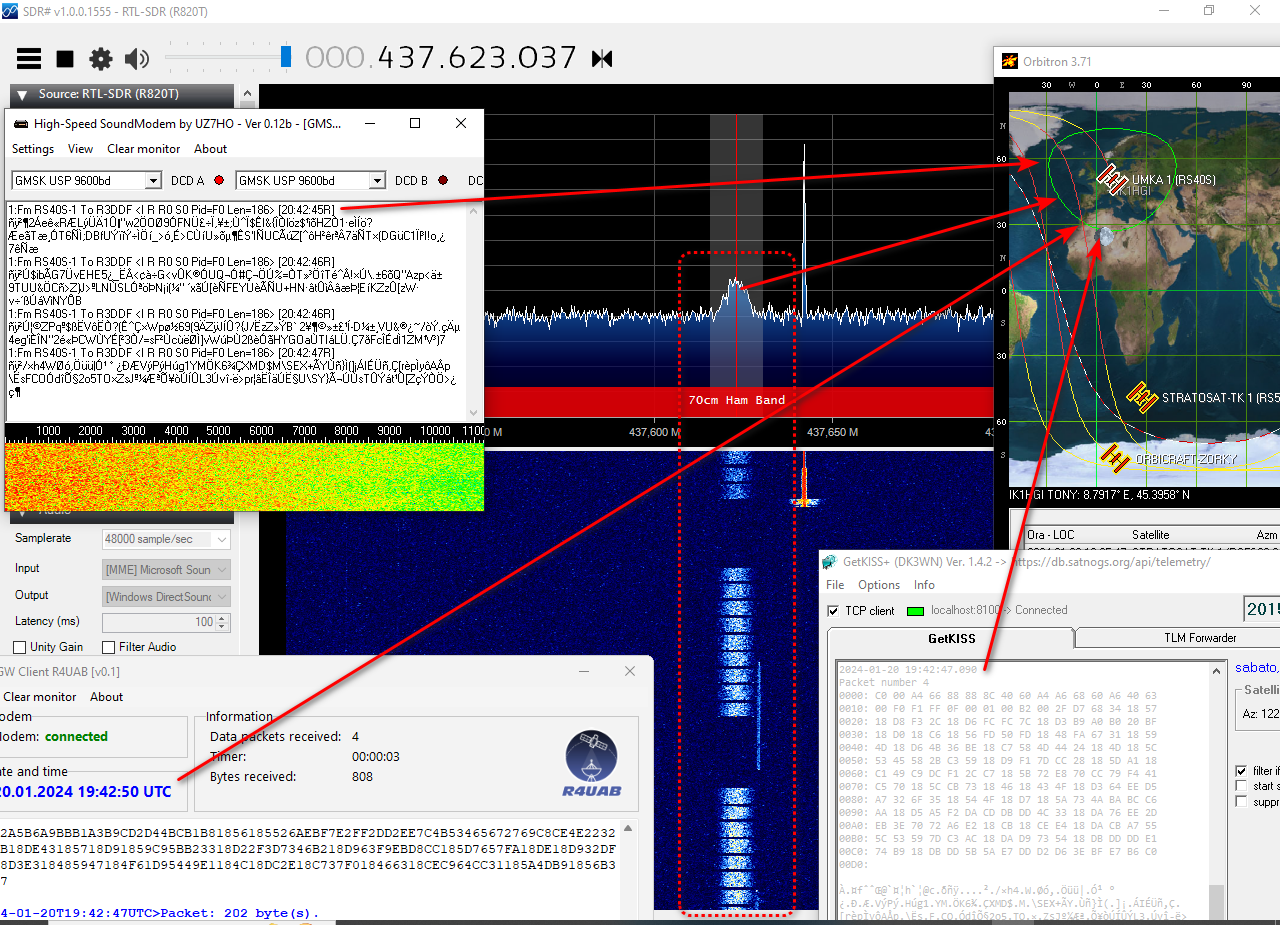

Qui si vede il segnale quando un satellite manda in TX un PUS un trattino ricevi
una parte di telemetria un segnale quasi in visibile!!! qui ho fatto il modo sulla mia
elevazione di 3,6" di aspettare ultimo segnale come si vede sulla foto
nel cerchio rosso dove si trova ho ricevuto ultimo segnale con la nuova antenna
 la sua posizione lontano ha mandato ultimo segnale.

________________________________________________________________________________________________________________

UMKA-1 ricezione

_____________________________________________________________________________________________

https://www.youtube.com/watch?v=9AzMM_Cnczc

Osservate bene quello che successo sul UMKA-1 errore !!! sulla Telemetria



_____________________________________________________________________________________________________________________

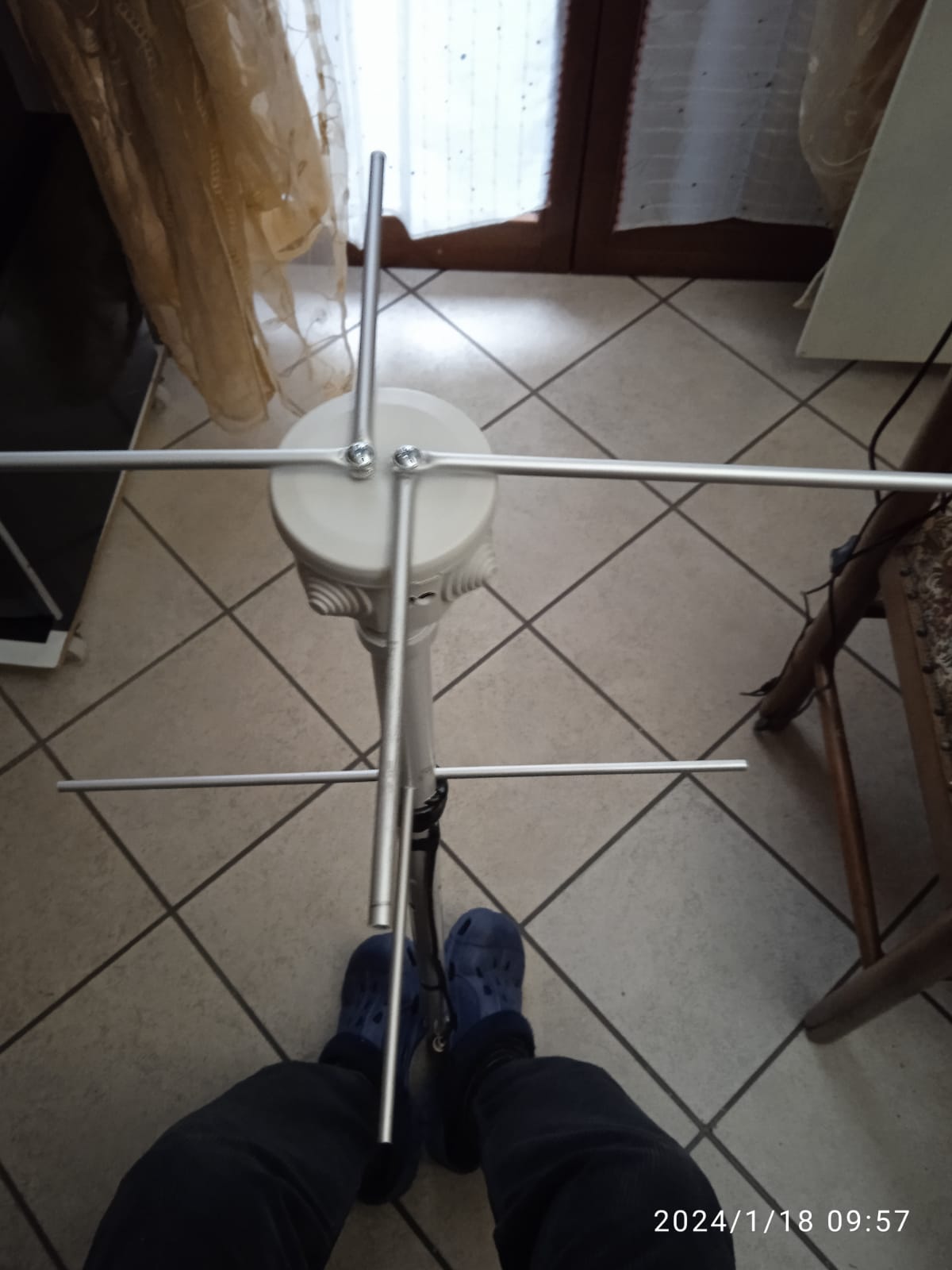

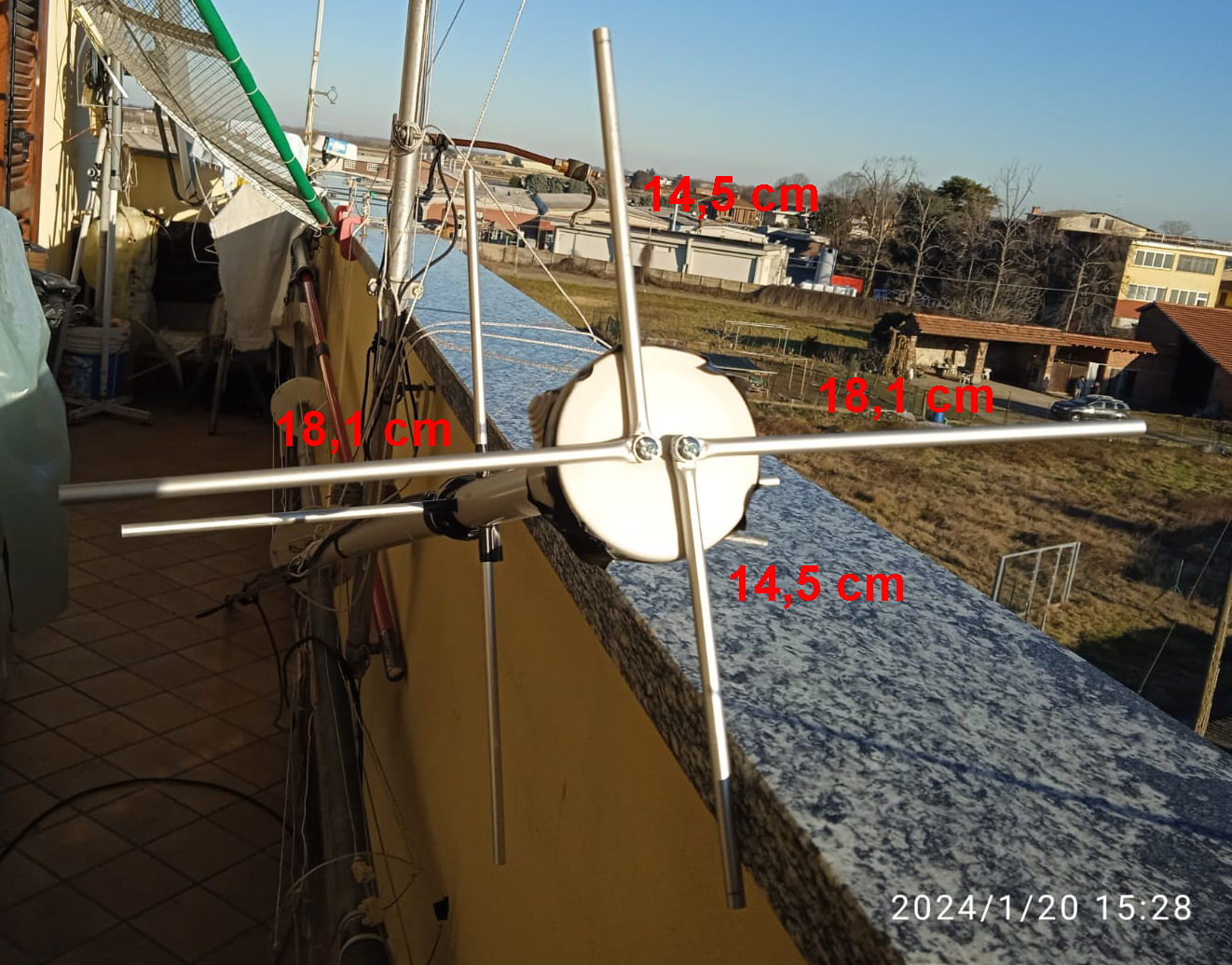

 Turnstyle 3 versione nuova per 436.2 MHz

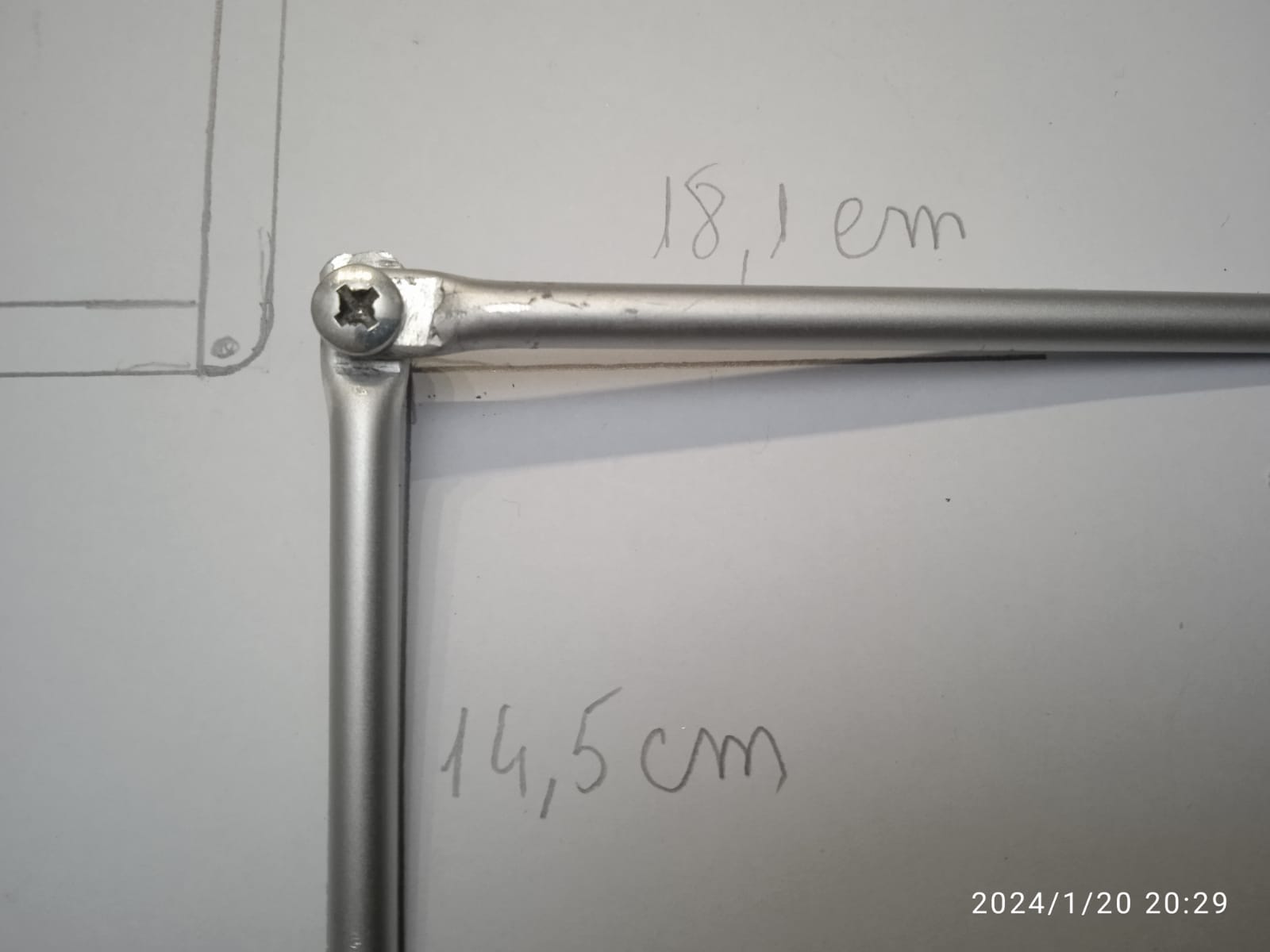

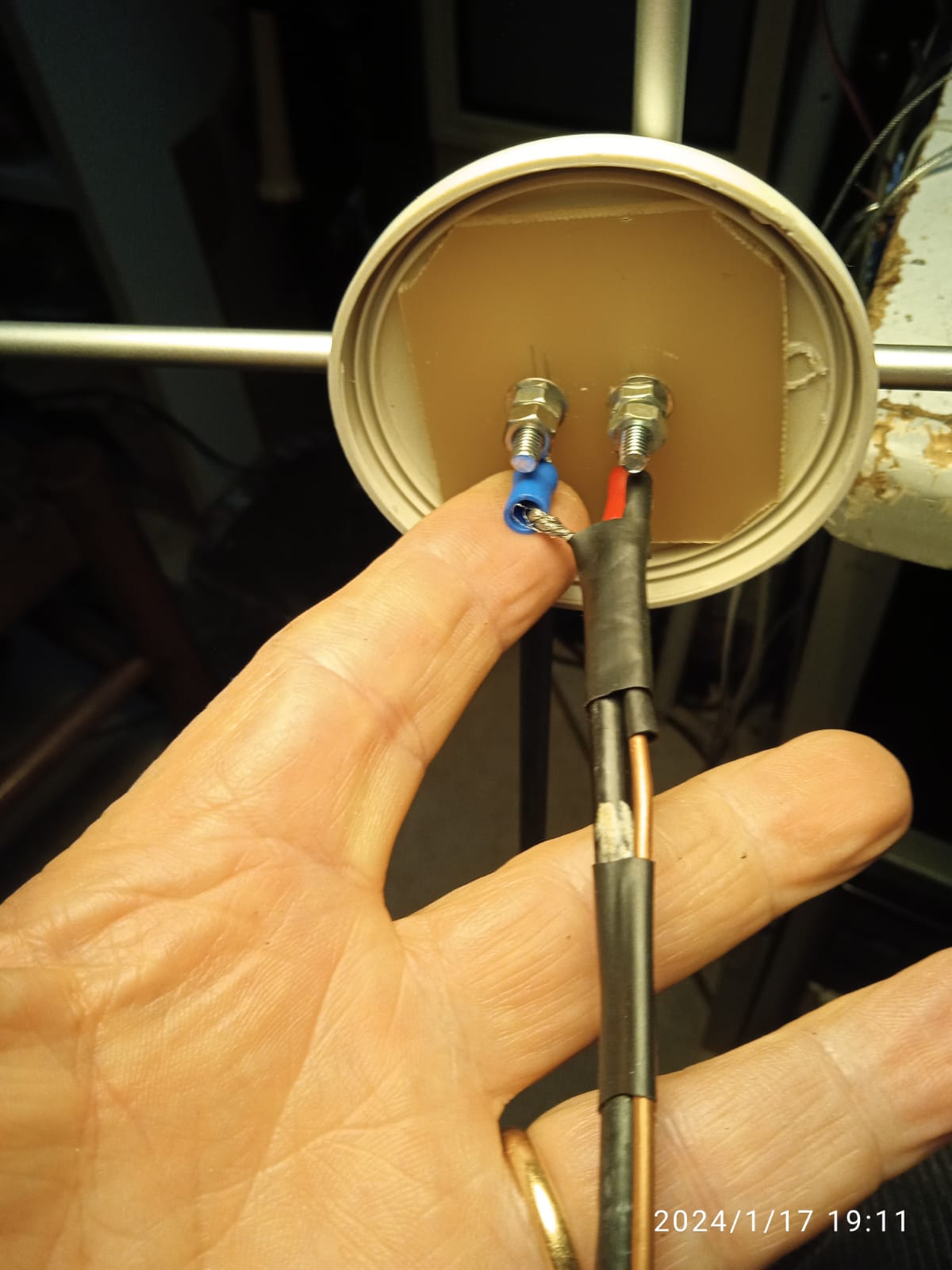

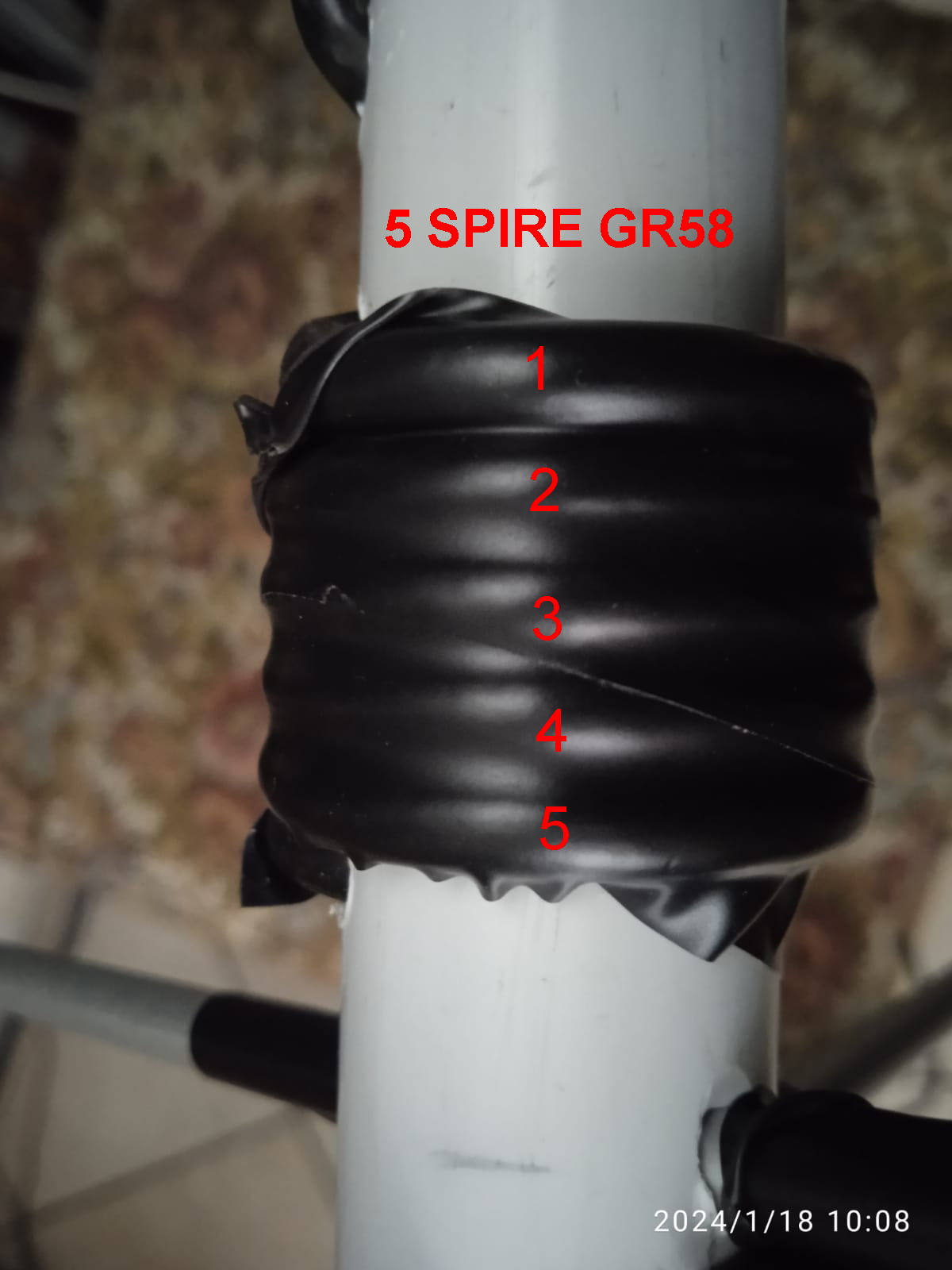

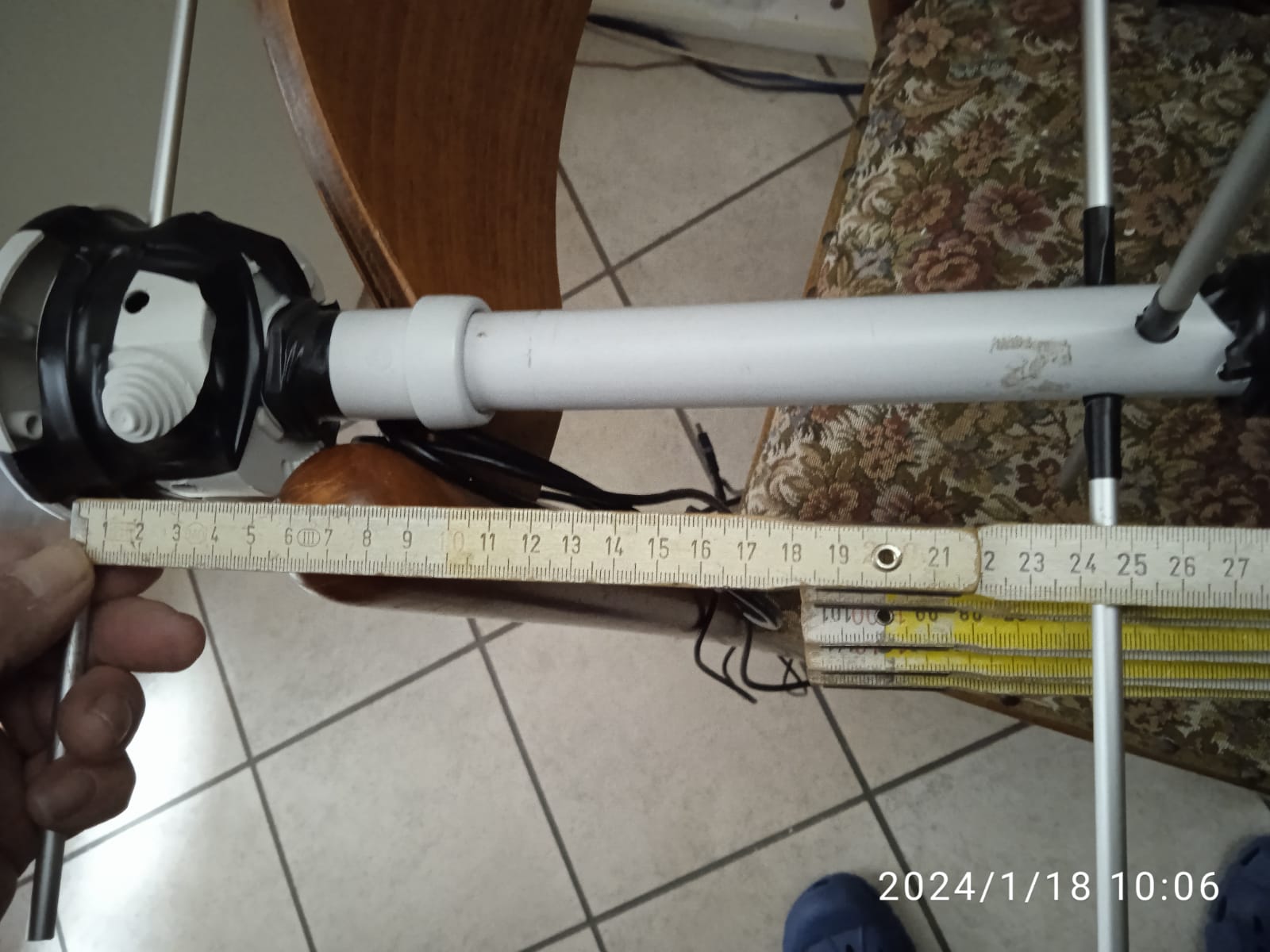

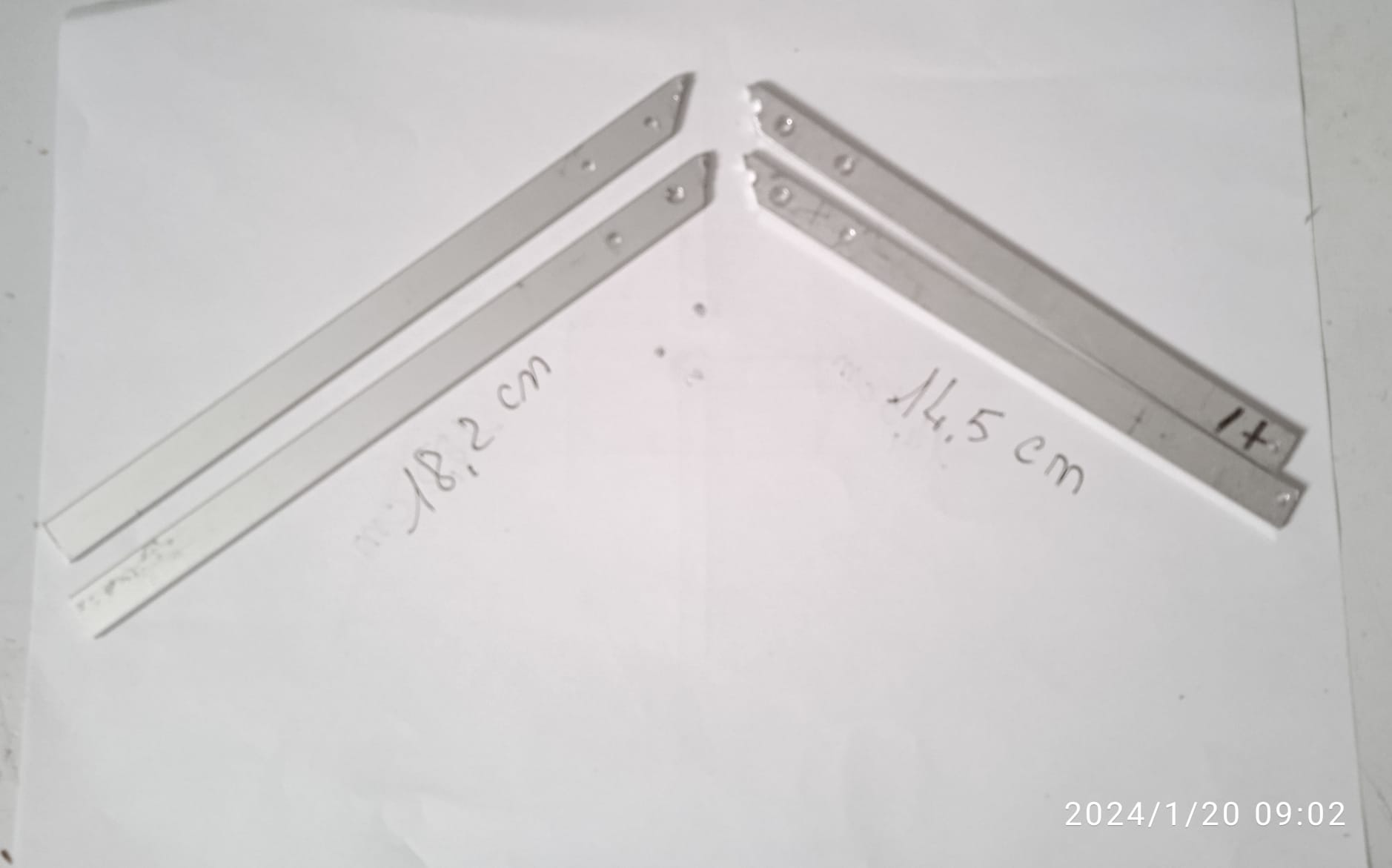

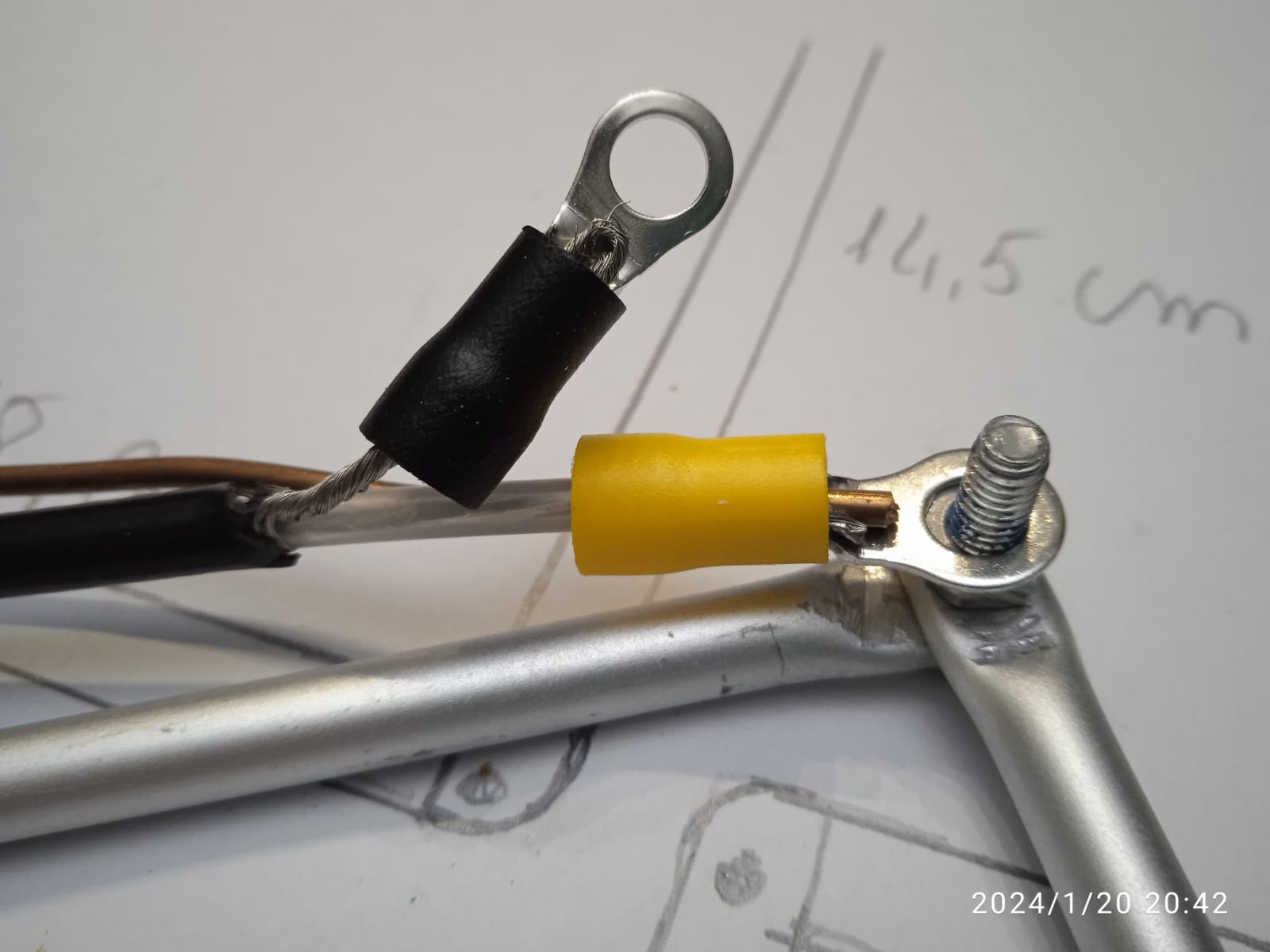

Nuova Antenna Turnstyle modificata diverso sistema  Turnstyle ultimo progetto per la banda 436.2 MHz realizzata 15 Gennaio 2024 ho cercato di poter ottenere un buon guadagno ho avuto il primo risultato, Nico ON7ND E Tony  IK1HGI UMKA-1 ore 09-02 UTC Telemetria 2024-01-10 del passaggio Qui misure per realizzare antenna ho rispettando le misure che risuona a 436.2 MHz pi importare il filo rigido  STUB FILO 1,5 RIGIDO Frequenza operativa 436.2 MHz Lunghezza d'onda operativa 687,1 mm Lunghezza gamba corta 144,4 mm Lunghezza gamba lunga 181,5 mm Diametro gamba (ideale) 3,1 mm Lunghezza gamba riflettente 178,5 mm Separazione del riflettore (predefinita) 257,9 mm Lunghezza del tronco corrispondente 171,9 mm https://sgcderek-github-io.translate.goog/tools/ATA.html

Prima costruzione Antenna 436.2 MHz per ricevere satellite Geoscan e StratoSat-TK 1 oggi nuovo modello nuovo

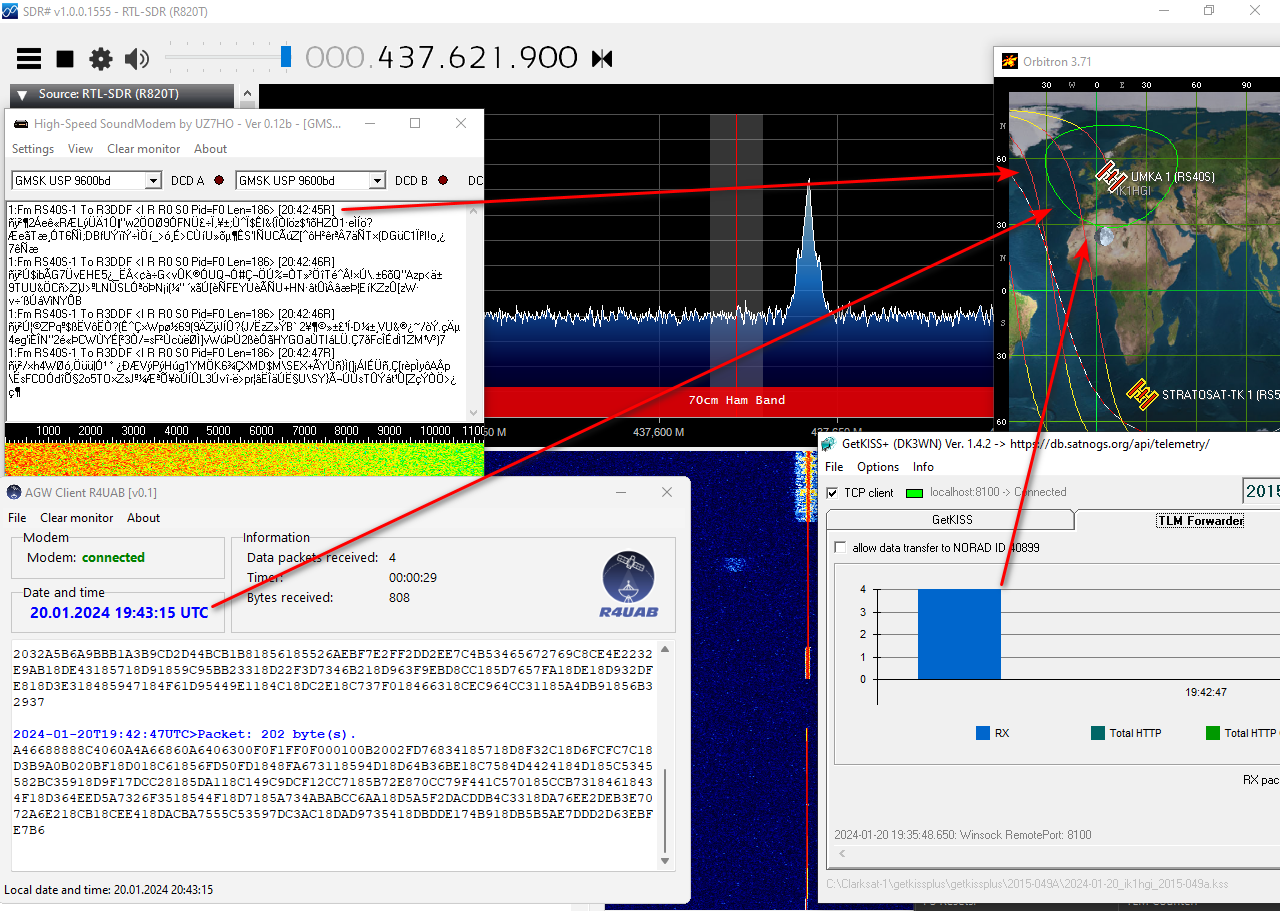

Stamattina 20/01/2024 un bel risultato della telemetria UMKA-1




__________________________________________________________

Antenna 70cm Turstyle - Antenna QFH 137 MHz

Antenna QFH Scimmia - Antenna 70cm Geoscan

Antenna QFH Super - Nuova Antenna 70cm

Mini QFH Piattino - Mini QFH Filo Rame

QFH per 2 Metri VHF - Turstyle per 436 MHz

Riconoscimento QSL

___________________________________________________________________________

Anno 2024 GENNAIO



CONCLUSIONE Non mi rimane altro che augurarvi buon lavoro saluti  Antonio ik1hgi   Se avete dei problemi  un messaggio rispondo, accetto consigli. E-MAIL Antonio ik1hgi
