Ricevere i segnali Geoscan - StratoSat TK-1 - UMKA-1 Telemetria
IK1HGI
La storia cosa ho fatto
In Costruzione
|

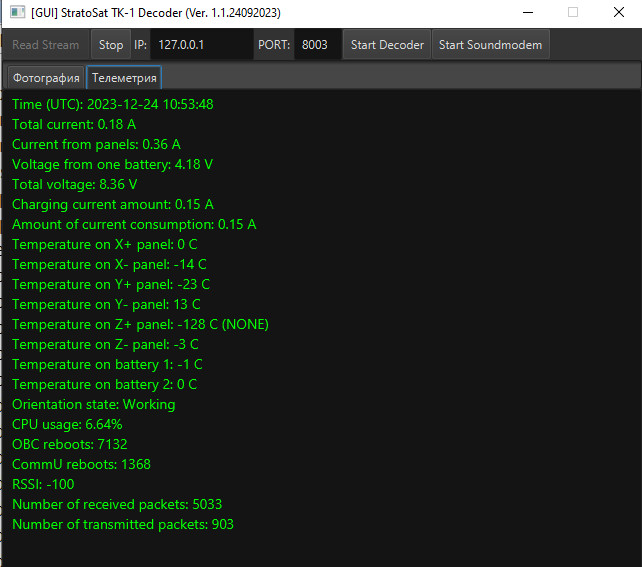

Dopo 8 mesi della mia prima QFH ho realizzata una per la frequenza 137 Mhz, hanno detto se vuoi ricevere altri satelliti ma!! 436.2mhz GEOSCAN-EDELVEIS, 435.87mhz StratoSat TK-1, 436.250 UMKA-1, 437.325 SharjahSat-1, questi per me sono le prima che sento, il mio amico mi ha informato un po' di capire questi satelliti, questi satelliti, sono piccole dimensioni che viaggiano a torno al mondo, la sua dimensione 20x10 a potenza in 100 mWatt, Antonio lui ha ricevuto questi satelliti, mi spiega poche parole di realizzare una antenna QFH mini per la banda 436.2 Mhz la foto che si vede e stato un successo che i Geoscan e passato molto basso mio QTH e ricevuto tanti numeri che non capivo cosa stavo ricevendo una segnale di tanti numeri la Telemetria, anche l'amico Nico ON7NDR la stessa cosa questa e stato un colpo di fortuna. Geoscan 25 Dicembre 2023 la fortuna ho ricevuto la conferma una Telemetria che ho ricevuto una qsl della ricezione La Prima QSL ricevuta
|
|
La Seconda QSL ricevuta Saltelli UMAK-1 UMKA-1 telescope satellite mission
13/01/2024
21:24 UTC Il team del telescopio orbitale scolastico
UMKA-1(RS40S)
_______________________________________________________________________

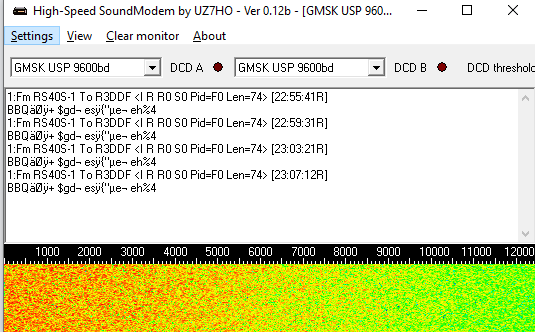

Telemetri UMKA-1
_________________________________________________________________________________________________ Trasmissione festosa di immagini tramite protocollo SSTV dai satelliti UMKA-1 (RS40S) e ORBICRAFT-ZORKIY (RS15S)Team del progetto “School Space Telescope”, da cui prende il nome la scuola n. 29. PI. Zabrodina, Podolsk, annuncia un programma di diploma che inizierà dal 15 marzo 2024 alle 06:00 UTC al 17 marzo 2024 alle 20:20 UTC. Durante questo periodo verranno
trasmesse in formato SSTV sette (7) immagini di oggetti astronomici
disegnate dagli studenti della scuola primaria. Ricevuto la SSTV 17 marzo 2024 ore 09:14,22 UTC Ricevuto solo la telemetria il modo sstv era ultimo passaggio poco
____________________________________________________________________________________________ UMKA-1 ricevuto in data la telemetri 03-03-2024 20:35 UTC Ecco la qsl del gruppo UMKA-1 RS40S
Ciao, Antonio! A nome del team del progetto School Space Telescope, mi congratulo con voi per la riuscita ricezione della telemetria, il nostro telescopio satellitare UMKA -1 ed esprimo la mia gratitudine per l'interesse mostrato nel progetto. In segno di apprezzamento e come conferma di aver ricevuto la telemetria, ti invio una cartolina QSL. ______________________________________________________________________________________ Per questo satellite rispettare la frequenza per ascolto
Geoscan-Edelveis Freq. 436.200/10492.000 Mhz 9k6/19k2 GFSK USP RS20S
StratoSat-TK1 Freq. 435.870 MHz 9k6 GMSK RS52S
UMKA-1 Freq. 437.625 MHz GMSK USP 2400 bd S Band 2402 Mhz
Orbicraft-Zorkiy Freq. 437.850 MHz GMSK 9600
Qui ci sono i link per le codifiche dei satelliti che usto usando per la codifica Programmi da scaricare e ricevere Telemetria e immagini UMKA-1 https://github.com/Foxiks/UmKA-1_Telemetry_Decoder SharjahSat-1 Decoderhttps://github.com/Foxiks/SharjahSat-1_Decoder StratoSat TK-1https://github.com/Foxiks/StratoSat_TK-1_Decoder https://github.com/Foxiks/StratoSat_TK-1_Decoder/install GEOSCAN-EDELVEIS https://github.com/Foxiks/Geoscan-Edelveis-Decoder
|
|
https://sgcderek-github-io.translate.goog/tools/ATA.html
|

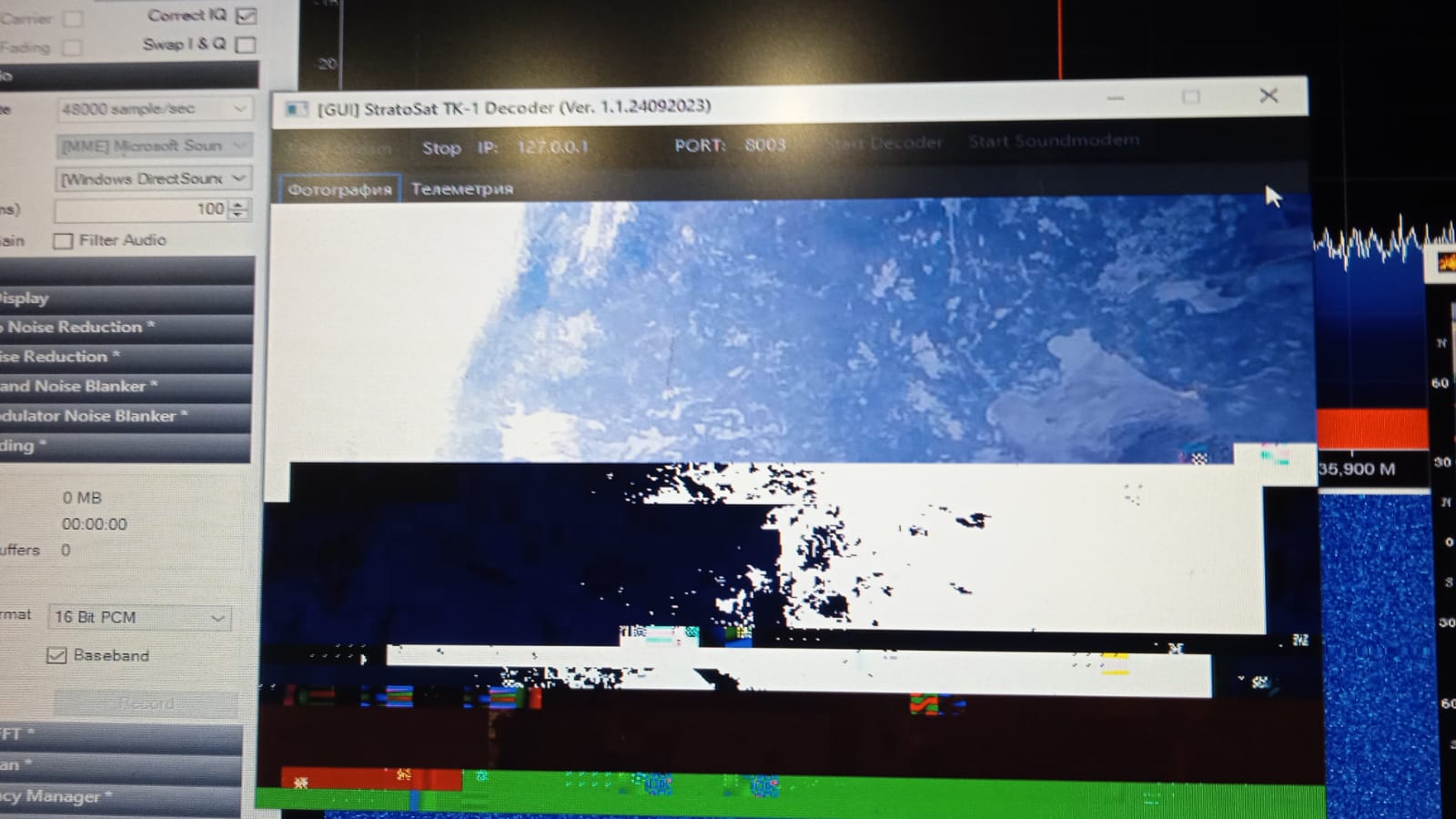

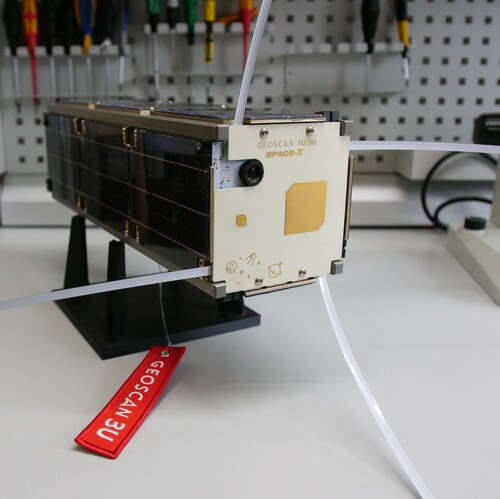

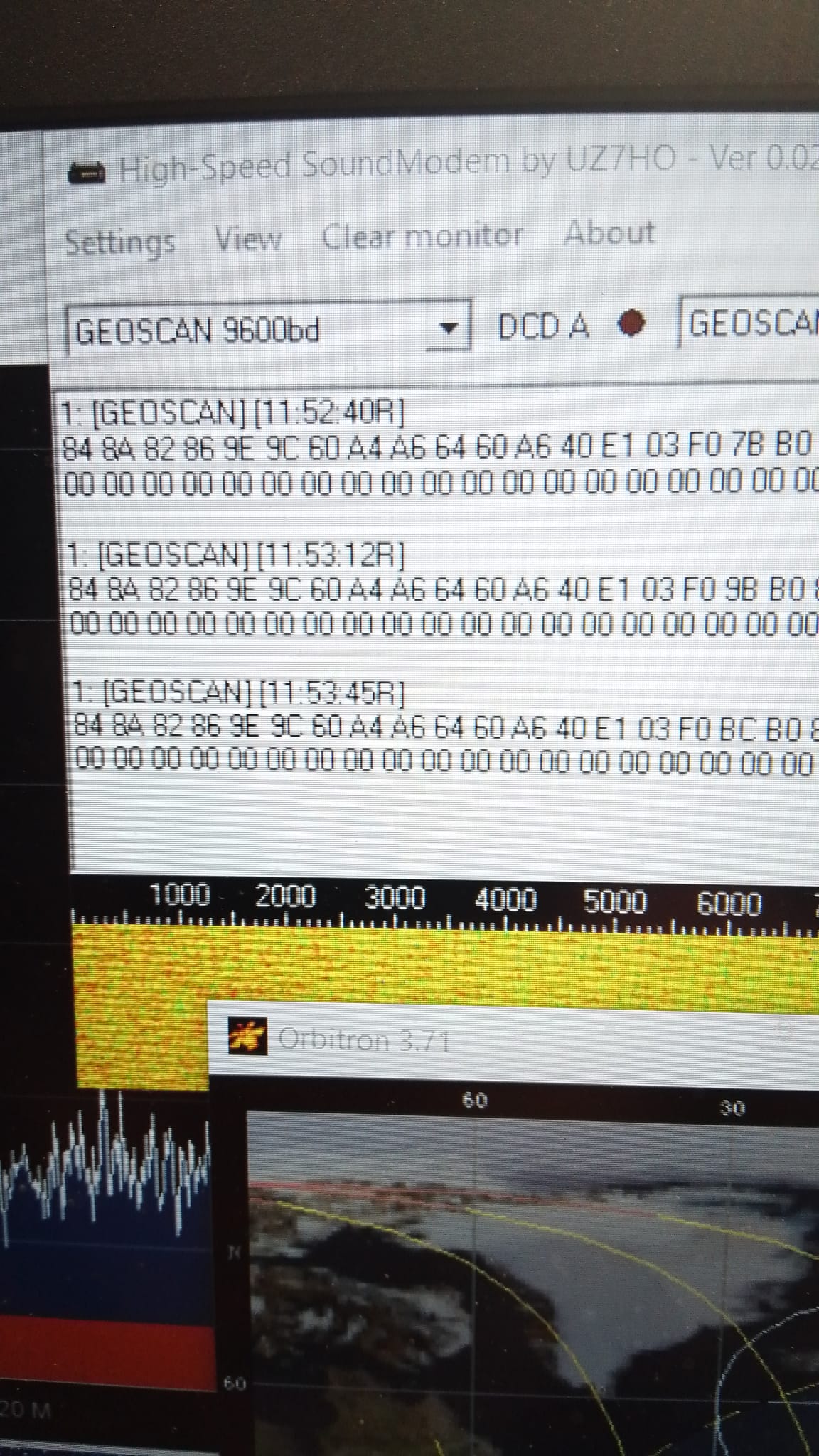

Geoscan-EdelveisRicevuto dopo qualche secondo la la Telemetria dopo ancora qualche secondo veloce Telemetria e foto, ho usato antenna Turnstyle per 436.200mhz Programma ricevere Geoscan il e StratoSat da scaricato QUI https://github.com/Foxiks/Geoscan-Edelveis-Decoder Usato Chiavetta RTL-SDR
1. Eseguire GUI-Decoder.exe
3. Imposta il "soun dmodem" sul dispositivo audio in
ingresso Setup, devices, input device Cable virtual da cui verrà catturato il segnale.
Buon divertimento 73 Tony ik1hgi |
New Antenna Turnstyle-2
____________________________________________________________________________________________
Stratosat-TK 1
|
|

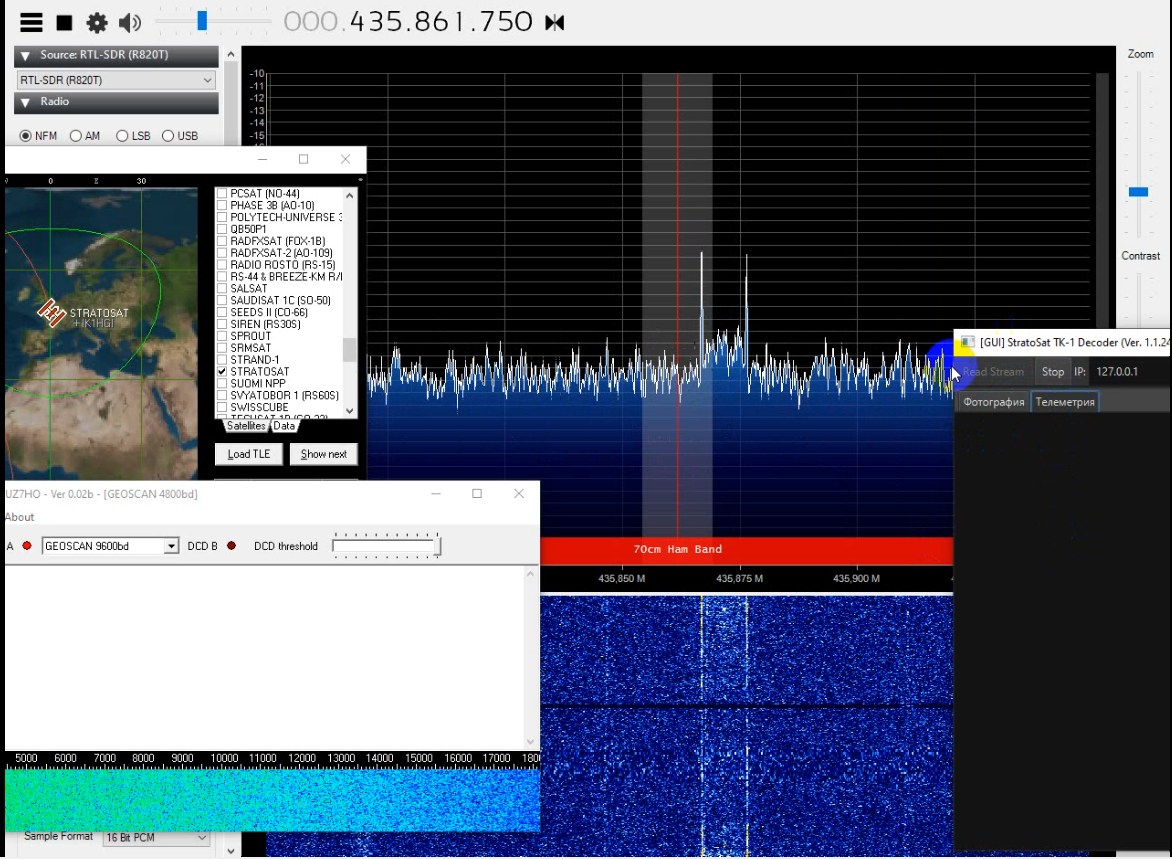

Stratosat-TK-1 ricezione
https://www.youtube.com/watch?v=JHlCHDZE8i4
______________________________________________________________________________________________________
Un esempio come si ricevere un segnale
Geoscan no audio
________________________________________________________
_____________________________________________________________________________________________________________________
Turnstyle 2 versione nuova per 436.2 MHz
|
Nuova Antenna Turnstyle modificata diverso sistema
La Antenna Turnstyle seconda
versione
per la banda 436.2 MHz realizzata 10 Gennaio
2024 ho cercato di poter ottenere un buon guadagno
ho avuto il primo risultato, ci siamo organizzati la sera di
ricevere lo stesso momento un satellite, eravamo in 3 a ricevere un
segnale con la nuova Antenna, il primo segnali abbiamo ricevuto lo
stesso momento un risultato
Nico ON7ND
E Tony IK1HGI

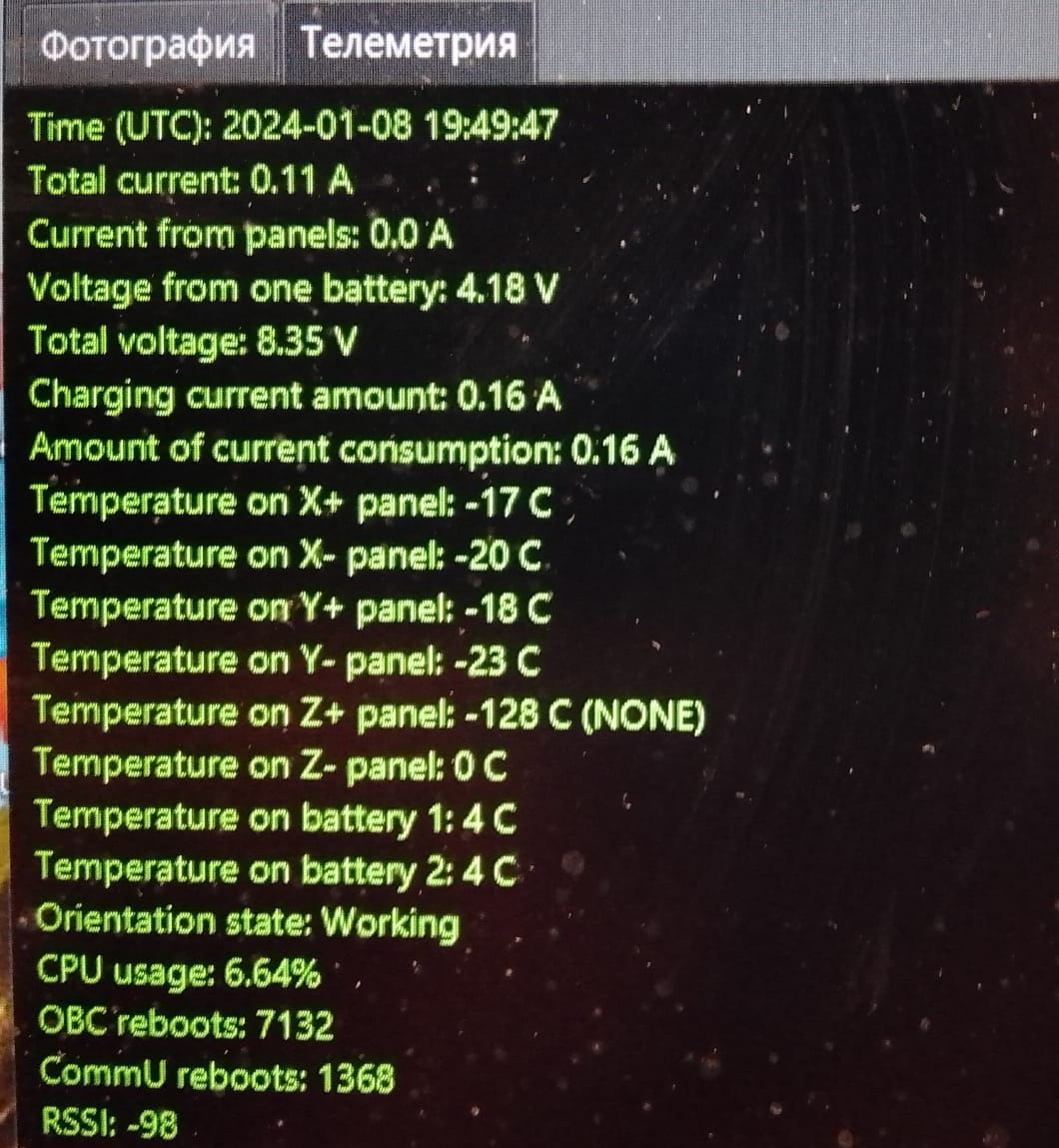

Telemetria 2024-01-10 del passaggio dopo un ora altro
risultato, dell'amico ha ottenuto anche lui
un risultato.

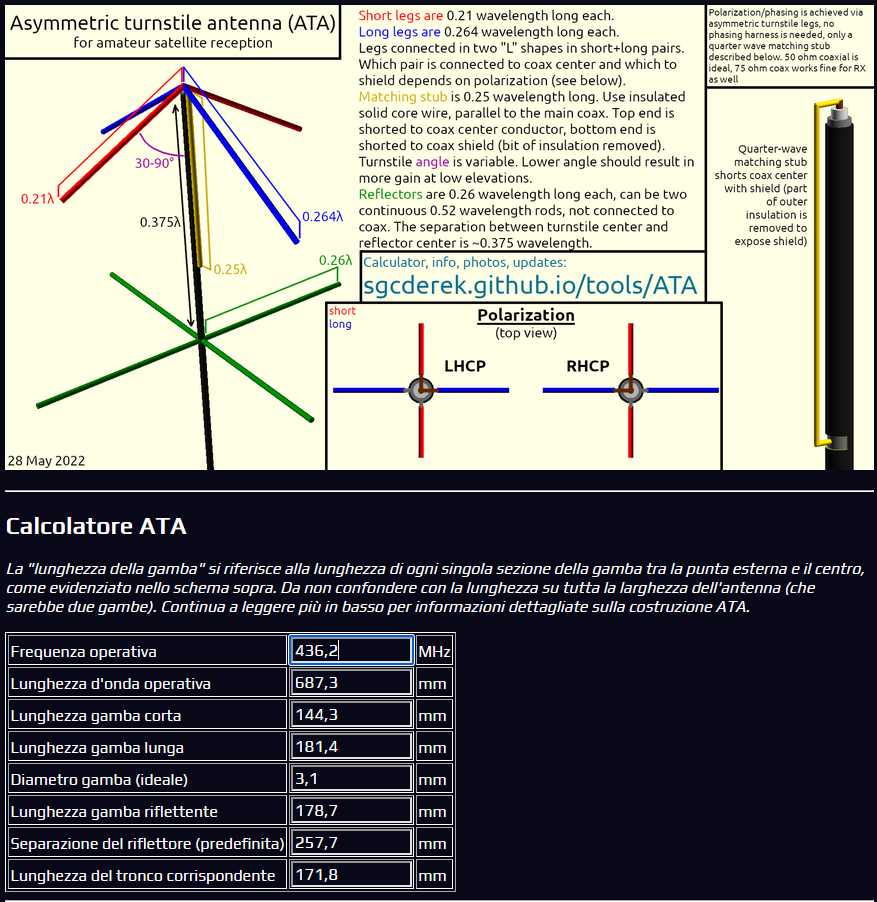

https://sgcderek-github-io.translate.goog/tools/ATA.html
|

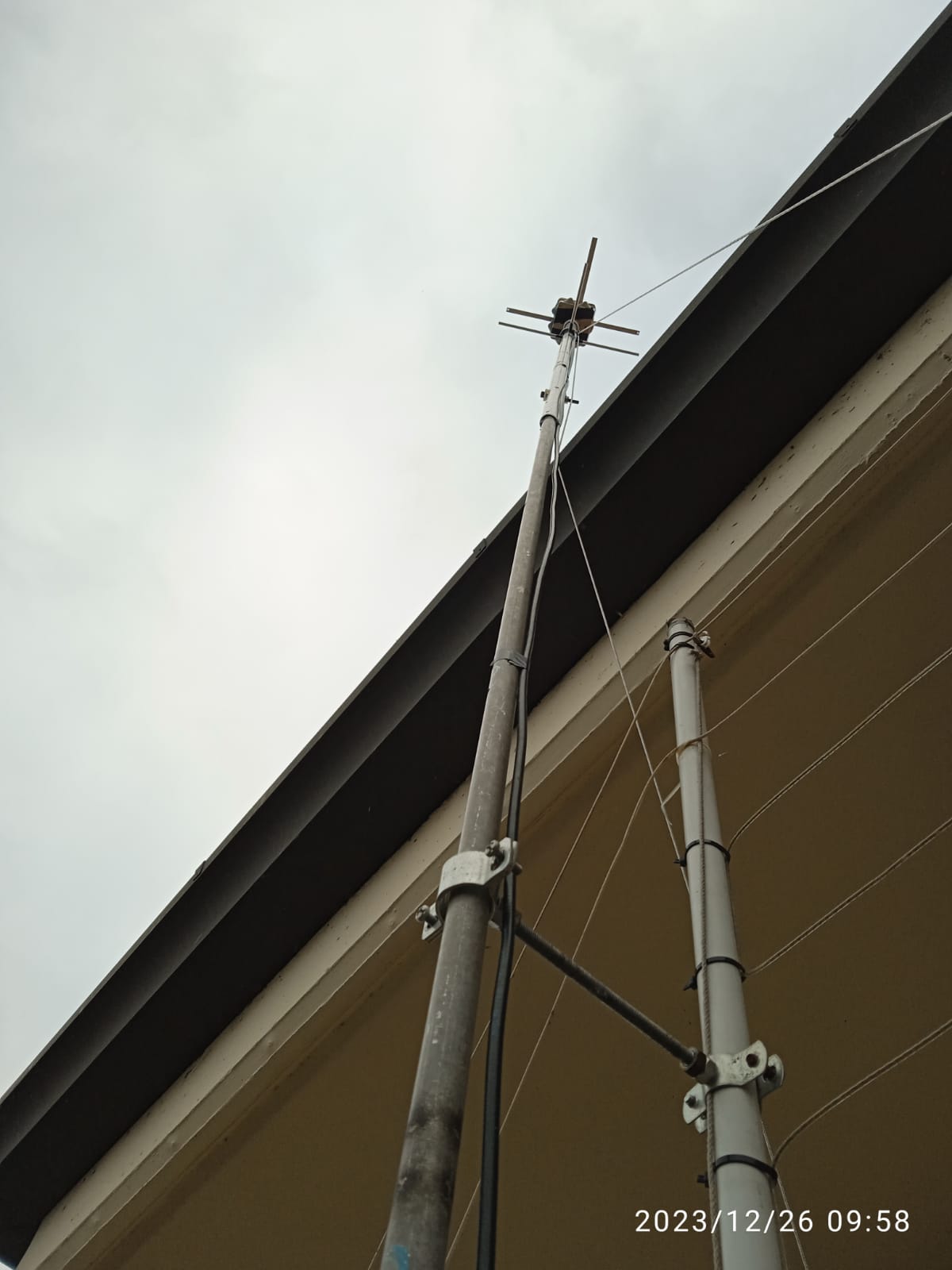

Prima costruzione Antenna 436.2 MHz per ricevere satellite Geoscan e StratoSat-TK 1 oggi nuovo modello
|
Difficile capire vai al sito originale
https://sgcderek-github-io.translate.goog/tools/ATA.html
https://sgcderek.github.io/tools/ATA.html
Antenna Turnstyle 436 MHz
realizzato una modifica dipolo in parallelo
qui le parti come realizzare foto
|

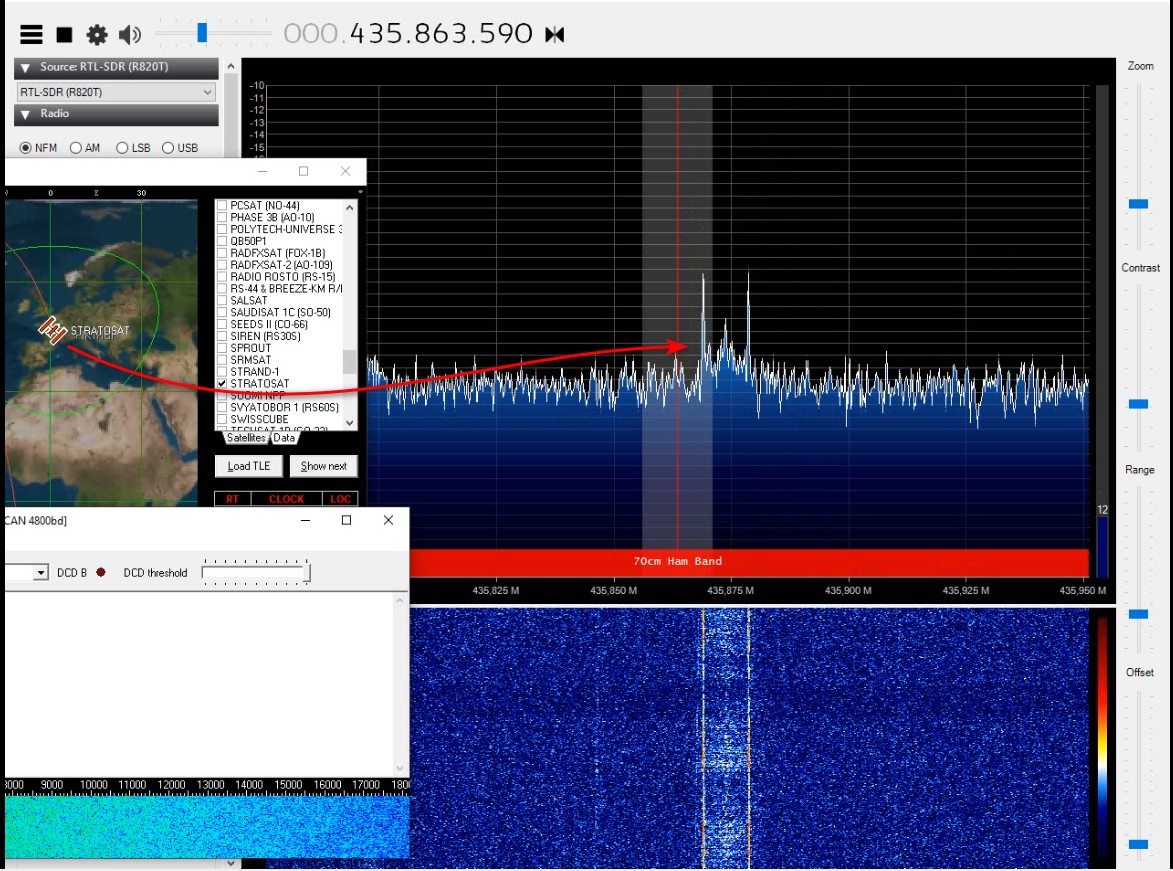

Oggi 05/01/2024 altra modifica sulla antenna che ho trovato più accettabile con i due dipoli lungi 18,1 cm dell'antenna Turnstyle in parallelo vedi la foto ho ricevo StratoSat 19,35 passato lontano e ricevo un grande segnale no Telemetri e no immagine, sono contento questa Antenna Turnstyle dopo la modifica ho tenuto buon livello di segnale come le foto sopra funziona il segnale 15dB in ricezione questi segnali che riceviamo sono cosi piccoli con 100mw, non so se c'è altr'antenna che di possa ricevere così segnali bassi. Grazie a tutti da parte di noi per la sperimentazione Tony IK1HGI |

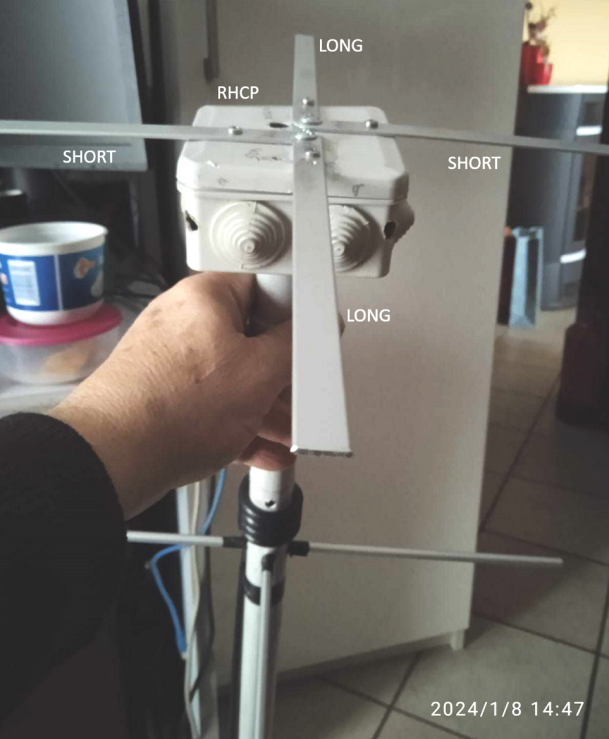

Nuova modifica dipoli in parallelo
|
Qui solo due pezzi di alluminio 10x2 calcolare dove avviene fatto il taglio 120 gradi
|
Come si vede in questo schema il collegamento dei due dipoli lunghi 18,1 devono essere il parallelo
|

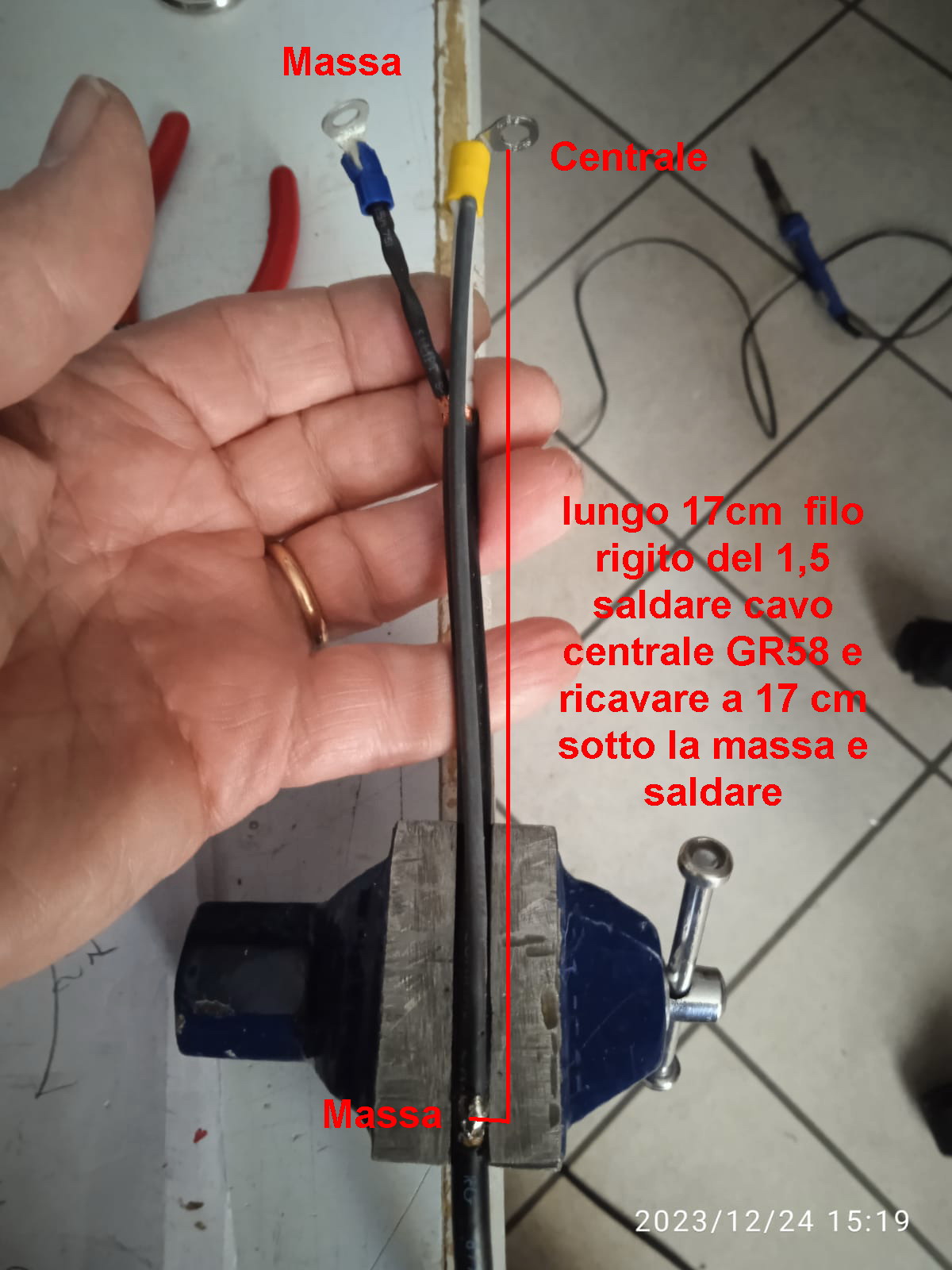

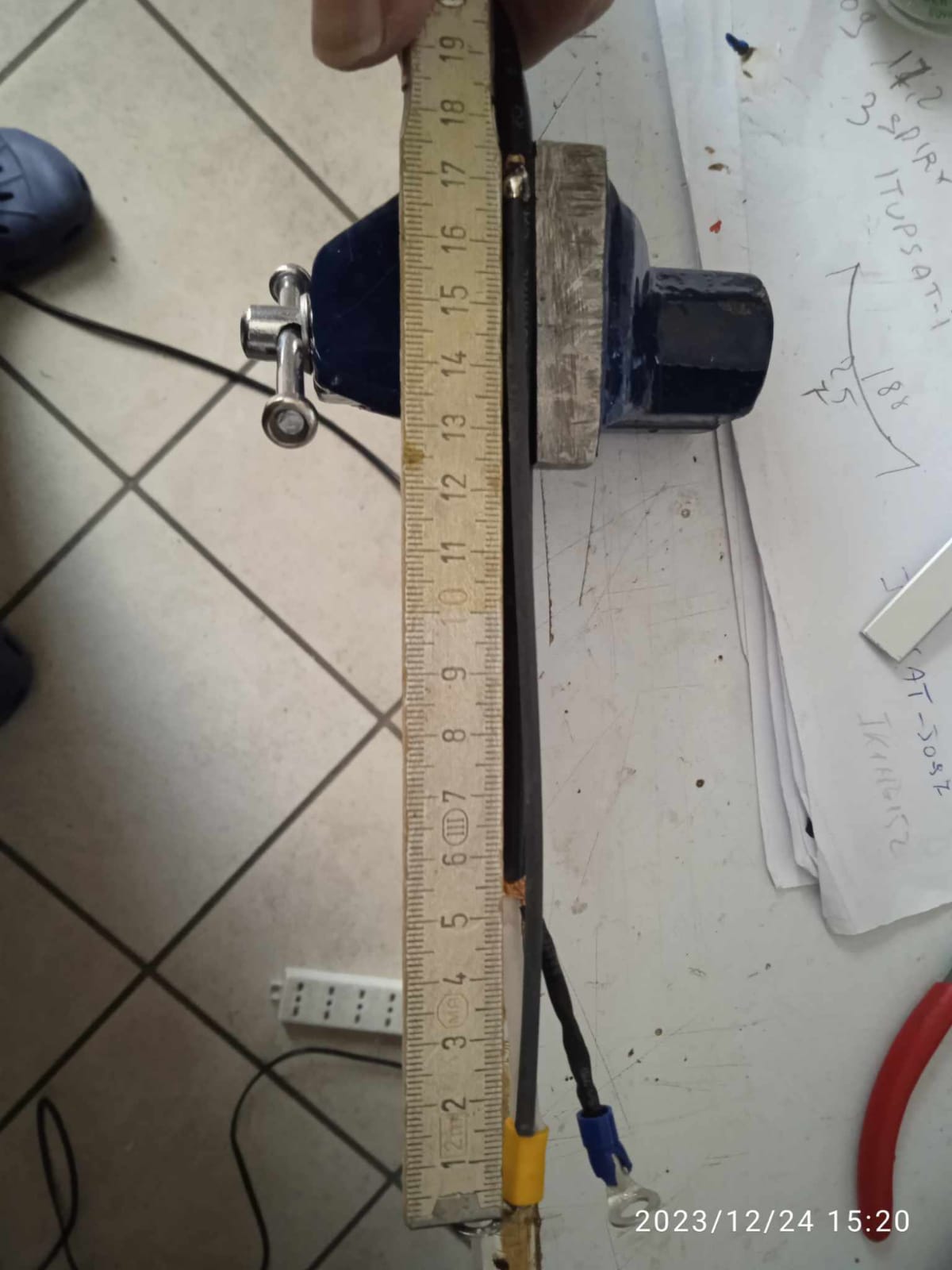

il filo RG58 deve collegare con filo rigido 17 cm dal capo centrale e massa tagliare come foto e STUB
|
|
il filo RG58 tagliare una piccola parte e ricavare massa saldare filo rigido 17 cm
|
Da ricavare massa saldare filo rigido 17 cm dal capo centrale e massa come foto
|

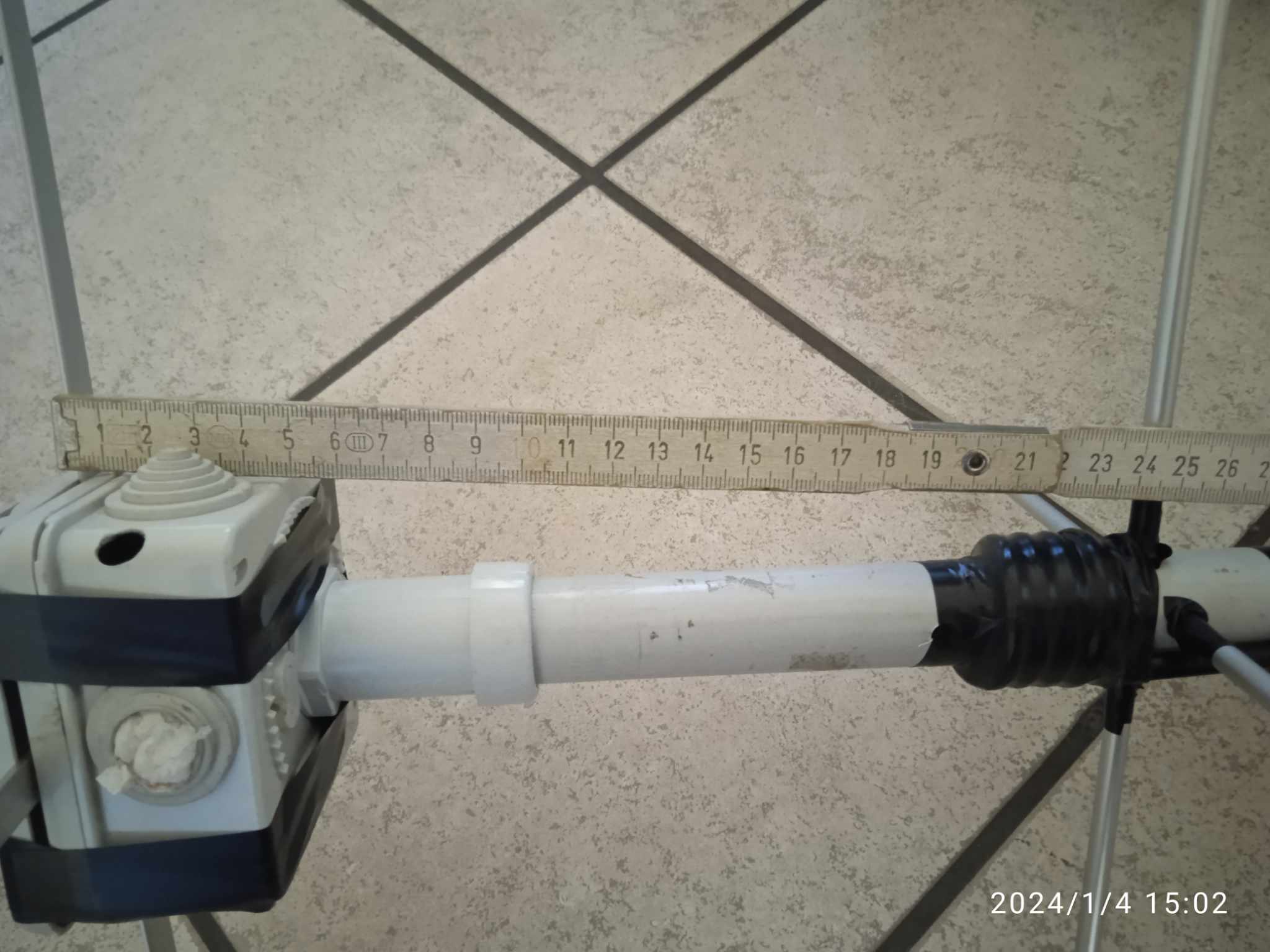

La distanza tra dipolo e riflettore la distanza
|
|
Il dipolo lungo 18,1 cm deve essere in parallelo con altro frontale come foto
|
GR58 formare 4 spire
|
Antenna Turnstyle in collaudo sul bancone primi test
|
Ecco bel segnale Geoscan favoloso
|
|
|
|
Segnali ricevuti con la nuova Antenna
|
|
|
Segnali ricevuti di Antonio Pereira
|
|
|
|

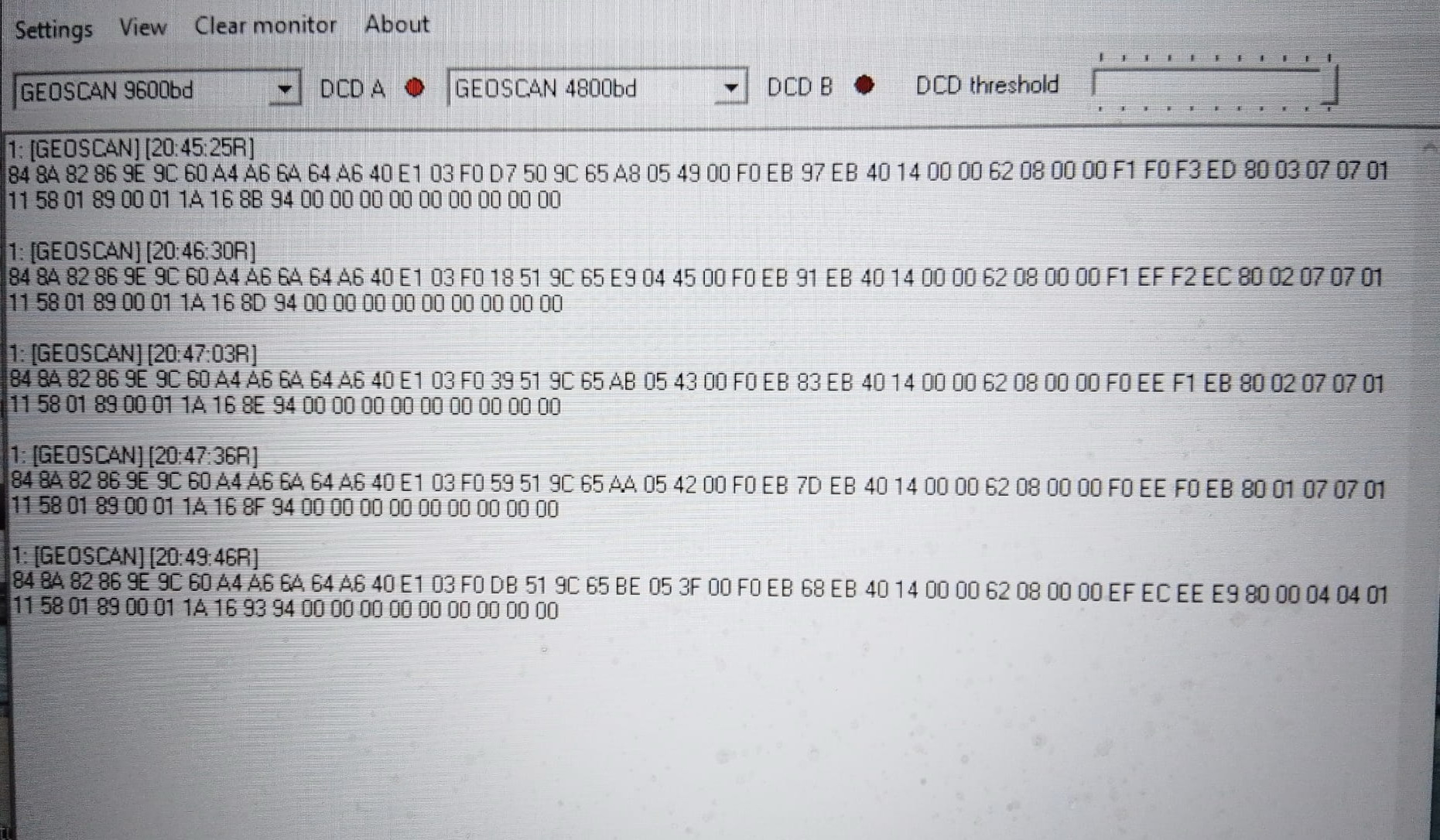

Segnali ricevuti di Nico ON7NDR
|
|
 |
 |
_____________________________________________________________
https://www.youtube.com/watch?v=gxKSkgVdOO0
Stasera 10/01/2024 ore 21:43 con la nuova antenna Turnstyle ho ricevuto
per la prima
volta una parte di telemetro dopo aver realizzato questa
antenna
___________________________________________________

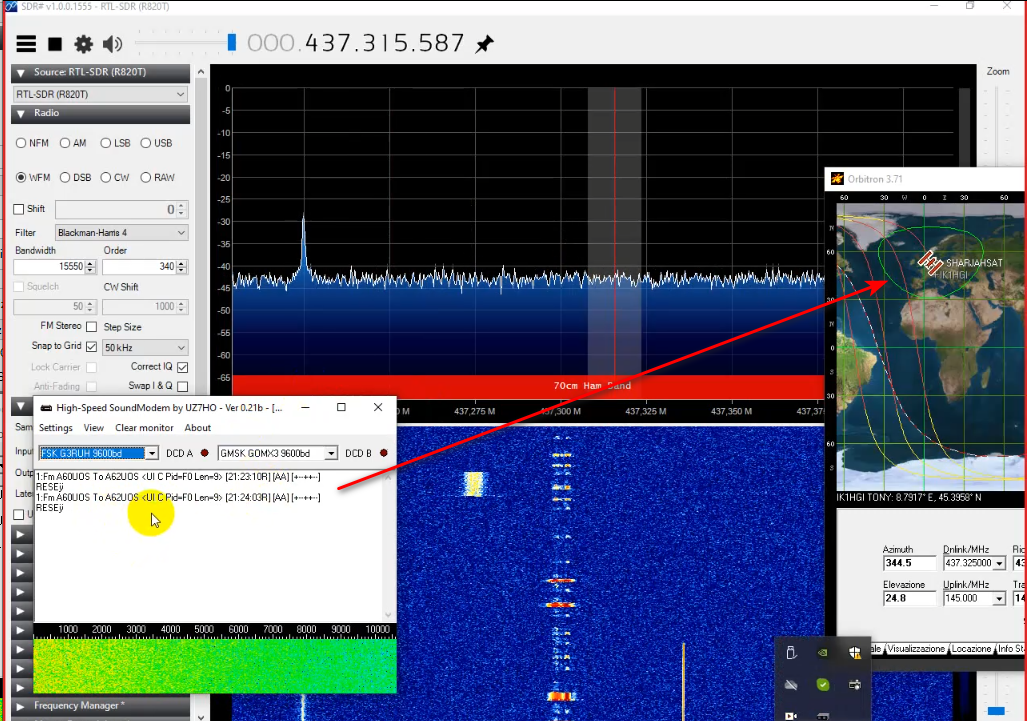

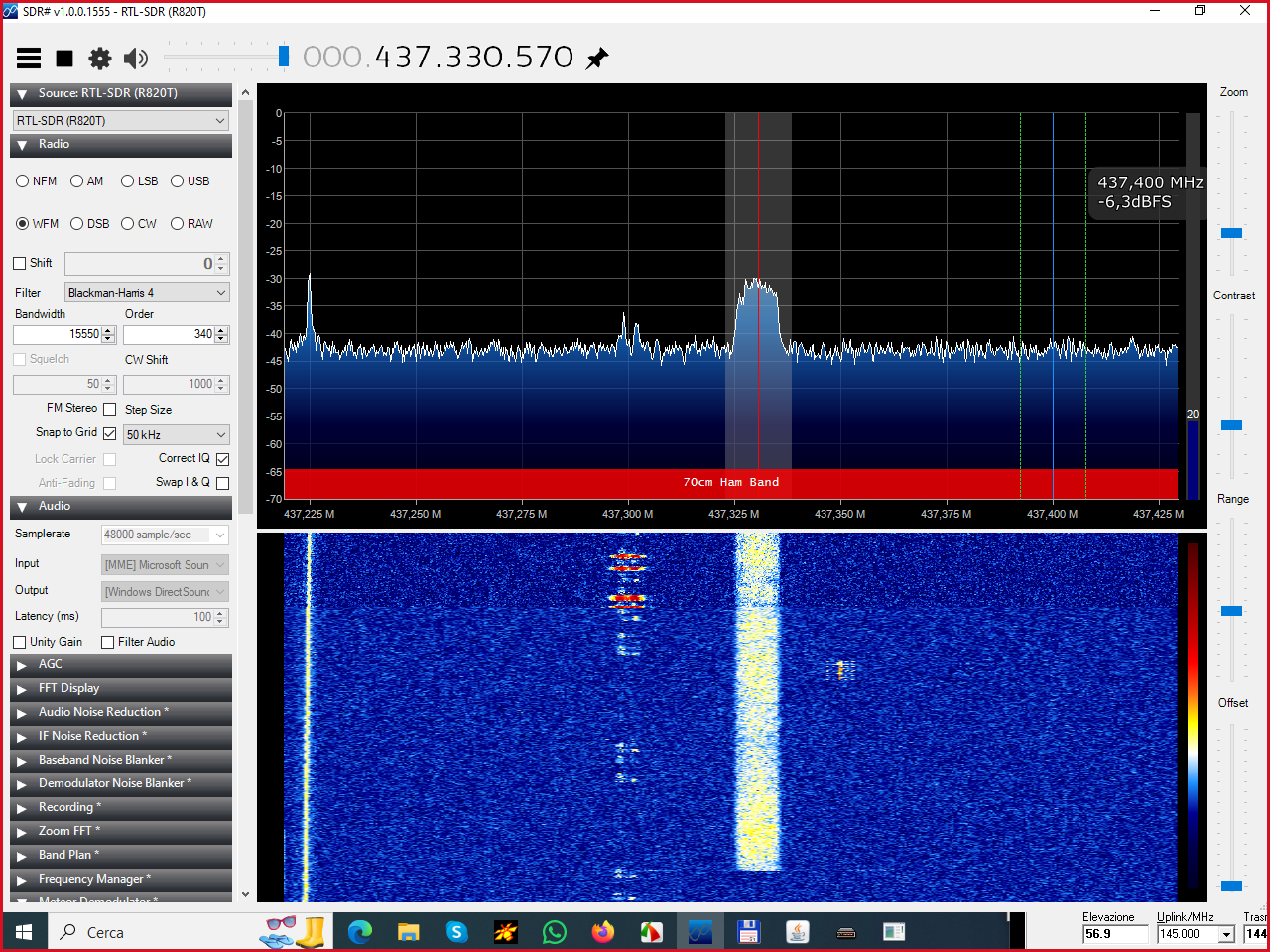

Ieri sera 10/01/2024 il primo segnale Telemetri test SHARJAHSAT
|
|
|
|
_______________________________________________________________________
Test con GP il segnale le punte, no audio
 |
La seconda Antenna
|
|
https://officinahf.jimdofree.com/antenne-pmr-lpd/pmr-gp-e-verticali/
https://sgcderek.github.io/tools/ATA.html
_____________________________________________________________________________________________________

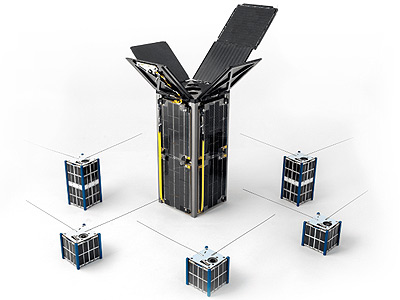

https://space.skyrocket.de/stratosat-tk-1.htm
|
|
|
|
|
|
|
|
|
___________________________________________________________________________________________________________________________
|
Data 29-12-2023 antenna QFH modello realizzata per 436 MHz, hanno
detto se vuoi ricevere qualcosa più divertente mi hanno stuzzicato di
ricevere questi satelliti piccoli con una dimensione 20x10 e la sua potenza
siamo 200mW, ho realizzato questa QFH ho usato un PVC del 25
diametro quello elettrico, una barra di rame 0,3mm la QFH e alta 23 cm
diametro 10,
cosa ho fatto ieri
in 40 minuti, una persona mi disse e difficile a realizzare. Prometto i miei test sono tutto sul balcone antenna già come si vede ha dato risultato al 80% poi ho alzata fino di arrivare fuori dal tetto vediamo in futuro, per il momento, grazie buona sperimentazione. Le mie QFH hanno dato ottimi risultati, di ricevere solo la telemetria i due satelliti mi passano molto alti e fuori del mio QTH https://sdr-es.com/construccion-antena-qfh-137/?highlight=qf
|
http://jcoppens.com/ant/qfh/calc.en.php
_______________________________________________________________________________________________________
Stamattina mi è venuto un pallino di realizzare una antenna GP di 1/4 d'onda per
____________________________
Stasera con la nuova antenna realizzata semplice una GP ho
ricevuto il segnale
poco no telemetria il risultato ho avuto
____________________________
Test con GP si nota il segnale le punte, no audio
___________________________________________________________________________
Nuova Antenna 70cm ultimo progetto
___________________________________________________________________________
|
CONCLUSIONE Non mi rimane altro che
augurarvi buon lavoro saluti Antonio ik1hgi |
|
