	Baugruppe 6: ZF-Verstärker und AGC

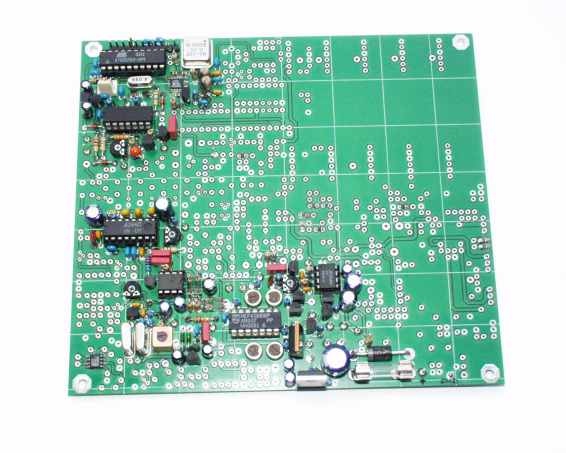

	Baugruppe 6 in der Totalen

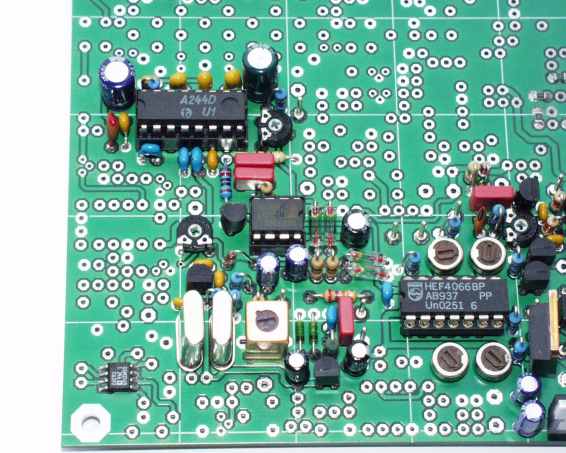

	Detailansicht der Baugruppe 6

	Messergebnisse:


	Fehler im Text-Handbuch (Version: 05.04.04)



	Fehler im Schematic-Handbuch (Version: 05.04.04)


	S.23, 2. Widerstandstest: "[ ]PIN29 an +10 Volt legen.": z.B an PIN18 Mein Digitalmultimeter zeigt > 100kOhm im Messbereich 400 kOhm. Auch hier gielt wieder: Ohmmeter richtig herum anschließen und: ZIEMLICH LANGE messen. S. 23, 3. Rauchwolkentest: Stromaufnahme aus Spannungsversorgung insgesamt: 85 mA
