	Baugruppe 5: Trägeroszillator mit Umschaltung

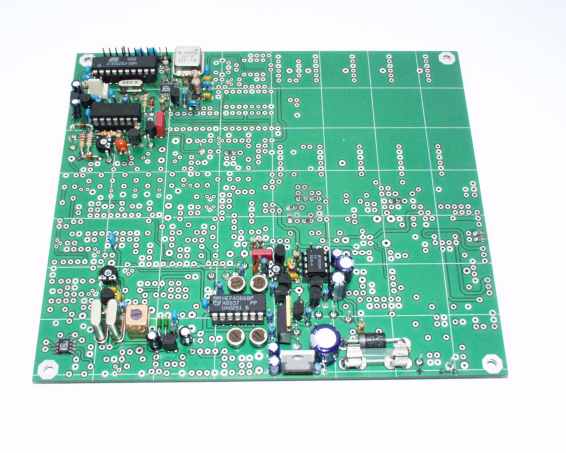

	Baugruppe 5 in der Totalen

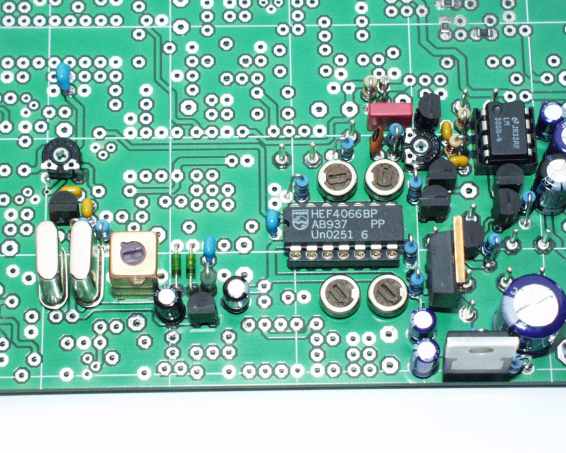

	Detailansicht der Baugruppe 5

	Messergebnisse:


	Fehler im Text-Handbuch (Version: 05.04.04)

	Text-Handbuch S. 27, rechts unten: Falsch: “Fehlen nur noch zwei PINs, um ..." Richtig: "Fehlen nur noch drei PINs, um ...”

	Fehler im Schematic-Handbuch (Version: 05.04.04)

	Nach meinem Kenntnisstand keine mehr.

S.22, 2. Widerstandstest:
Mein Digitalmultimeter zeigt > 100kOhm im Messbereich 400 kOhm. Auch hier gielt wieder: Ohmmeter richtig herum anschließen und: ZIEMLICH LANGE messen.

S. 22, 3. Rauchwolkentest:
Stromaufnahme aus Spannungsversorgung insgesamt:
PIN29 offen:         63.0 mA
PIN29 auf +10V:   63.2 mA

S. 22, 4. Funktionstest:
Gemessen mit Zähler an C97:
   fmin:    7,996.160 kHz
   f0:       7,997.700 kHz
   fmax: 7,999.620 kHz
   --> Variationsbereich:       -1.54 ... +1,92 kHz, oder
   bei symmetr. Einstellung: +/- 1.73 kHz.
