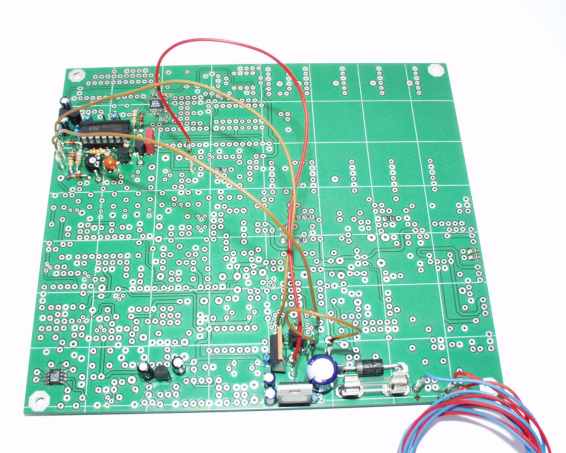

S.17, 2. Widerstandstest:
Mein Digitalmultimeter zeigt > 100kOhm im Messbereich 400 kOhm.
W I C H T I G:
Bei der
Messung muss der Plus-Pol des Ohmmeters (meist die rote Leitung) mit PIN 50 und derMinus-Pol mit PIN 51 verbunden sein. Bei Vertauschen der Anschlüsse zeigte mein Messgerät einen Widerstand von lediglich 6.8 kOhm an.
Außerdem hing der angezeigte Wert auch stark vom verwendeten Messbereich ab.S. 17, 3. Rauchwolkentest:
Stromaufnahme insgesamt: 18 mA S. 17, 4. Funktionstest:
Testpunkt PIN 47: 9.91 V
Testpunkt U2: 5.92 V
Testpunkt U3: 5.01 V
PIN 53 gegen Masse: --> PIN 13 = 9.40 V
PIN 53 offen: --> PIN 39 = 9.90 V
PIN 53 gegen Masse: --> PIN 39 = 0.01 V
PIN 53 offen: --> PIN 40 = 0.02 V
PIN 53 gegen Masse: --> PIN 40 = 9,89 V |
