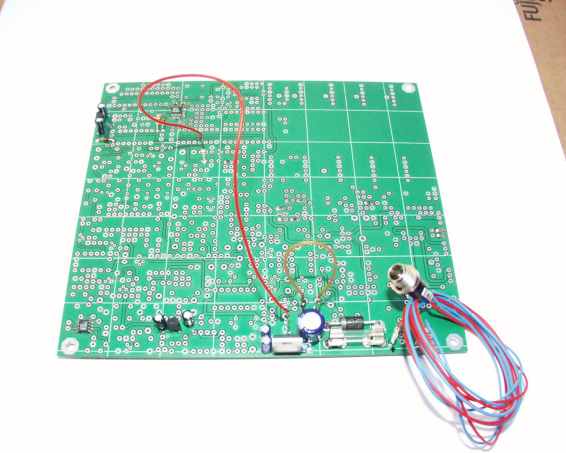

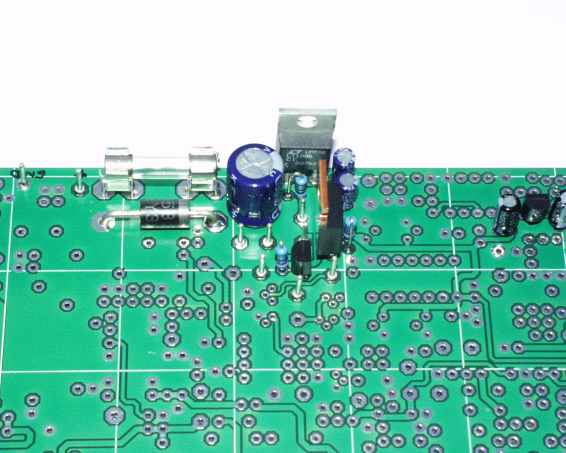

Baugruppe 1: Spannungsversorgung

S.15, 2. Widerstandstest:
Mein Digitalmultimeter zeigt "OVER" (> 4MOhm) im Messbereich 40 MOhm und > 100kOhm im Messbereich 400 kOhm.

W I C H T I G:
Auf richtige Polung des Ohm-Meters achten. Genaueres dazu: siehe Baugruppe 2.

S. 15, 3. Rauchwolkentest:
Stromaufnahme insgesamt:   20 mA (liegt über dem Wert von Baugruppe 2, da dieser Wert hier nur am ungenauen Einbauinstrument des netzgerätes abgelesen wurde!)

S. 16, 4. Funktionstest:
Testpunkt PIN 47:   9.91 V
Testpunkt U2:         5.92 V
Testpunkt U3:         5.01 V
