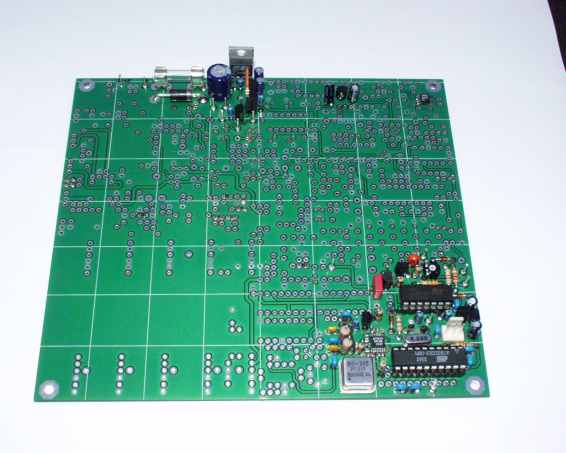

Baugruppe 3 in der Totalen

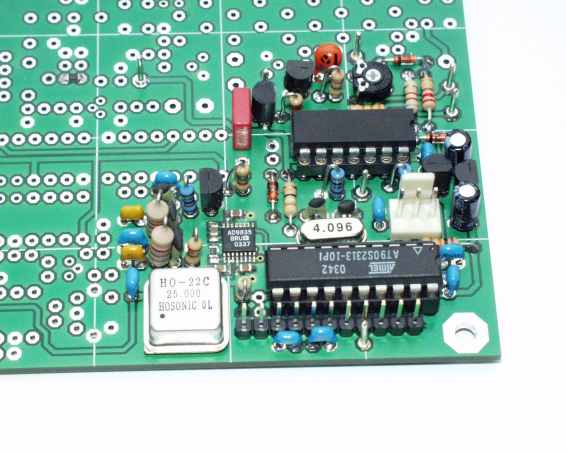

Detailansicht der Baugruppe 3

Messergebnisse:

Fehler im Text-Handbuch (Version: 05.04.04)

Nach meinem Kenntnisstand keine mehr.

Fehler im Schematic-Handbuch (Version: 05.04.04)

Nach meinem Kenntnisstand keine mehr.

Sonstiges:

- Anschluss des Drehgebers:

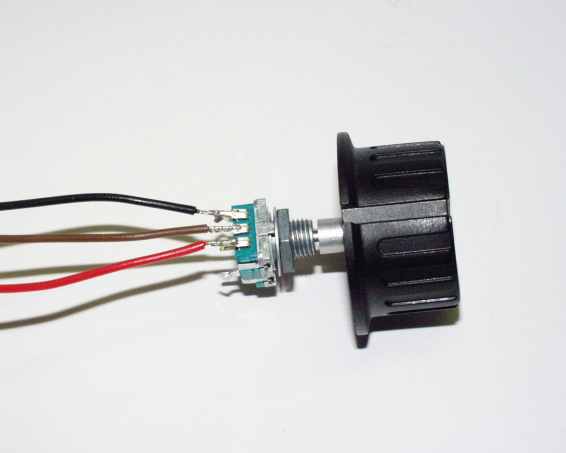

Lege den Drehgeber vor Dir auf den Tisch, so, dass die Achse nach rechts zeigt, die Seite mit den 2 Anschlusspins unten auf dem Tisch liegt und die Seite mit den 3 Anschlusspins oben. Dann muss der am weitesten von Dir entfernte Anschluss mit der schwarzen Ader, der mittlere Anschlus mit der braunen Ader und der Dir zugewandte Anschluss mit der roten Ader des dreiadrigen Kabels verbunden werden.
Ach was, ein Bild sagt mehr als tausend Worte. Also sieh’ selbst (rechts):
