ENGLISH begins after portuguese...please look down
MC3361
Outro RX simples de 40m, este tambem é superheterodino.
A diferença entre este e o anterior é o uso de uma FI de 10MHz, o que melhora a recepção e abre caminho para novas aplicações.

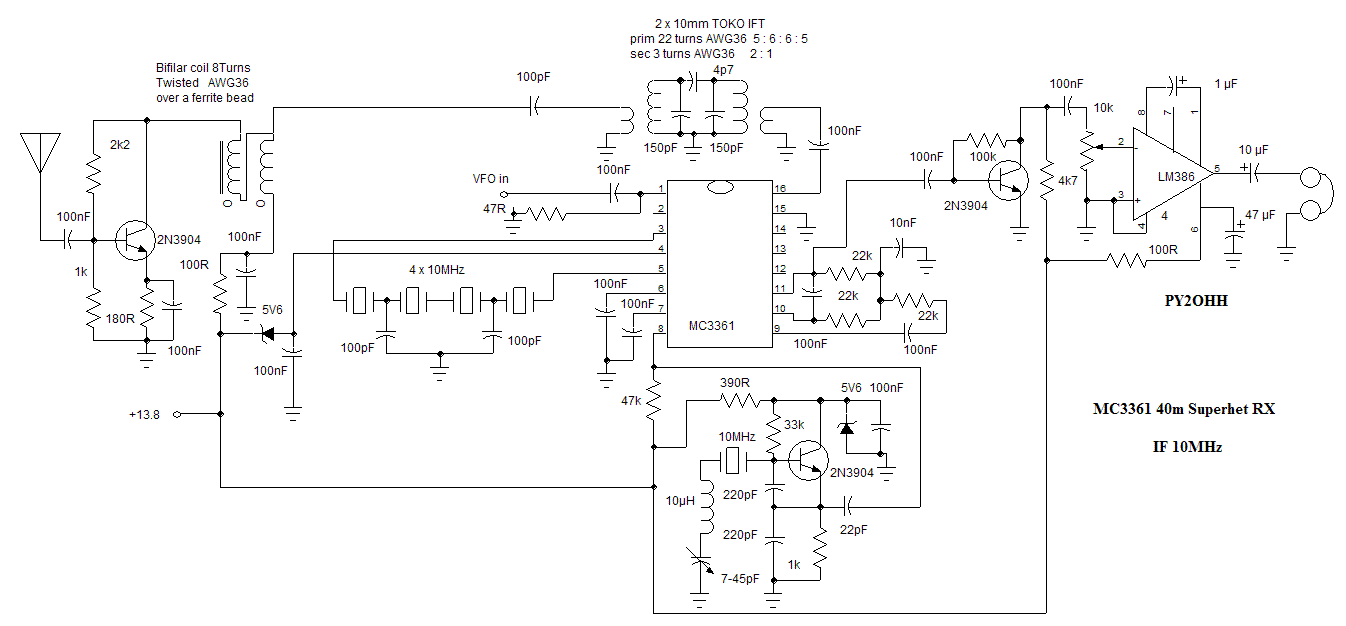

Esquema
Informações sobre o filtro a cristal pode ser encontrada no BITX40 nesta HP.
O VFO pode ser montado internamente veja como no MC3361rx1
Detalhes de montagem estão no ARARINHA4
O RX ficou muito bom, não tão bom como nos ARARINHAS mas promete se o circuito for refinado, pois não acertamos muitas impedancias.
Other simple 40m RX, this is too superheterodyne.
The difference between this and the MC3361rx#3 is the IF frequency here is 10MHz, that improve the reception and open new ways for news projects.
Schematics
The VFO may be built internally look how in MC3361rx1
Details of buiding in ARARINHA4
The RX become a good RX but the ARARINHA RX is better, however this circuit can be improved, because we dont match some impedances.
