Carga
ficticia (antena fantasma) de 50 ohms y 500 Watts de disipación.

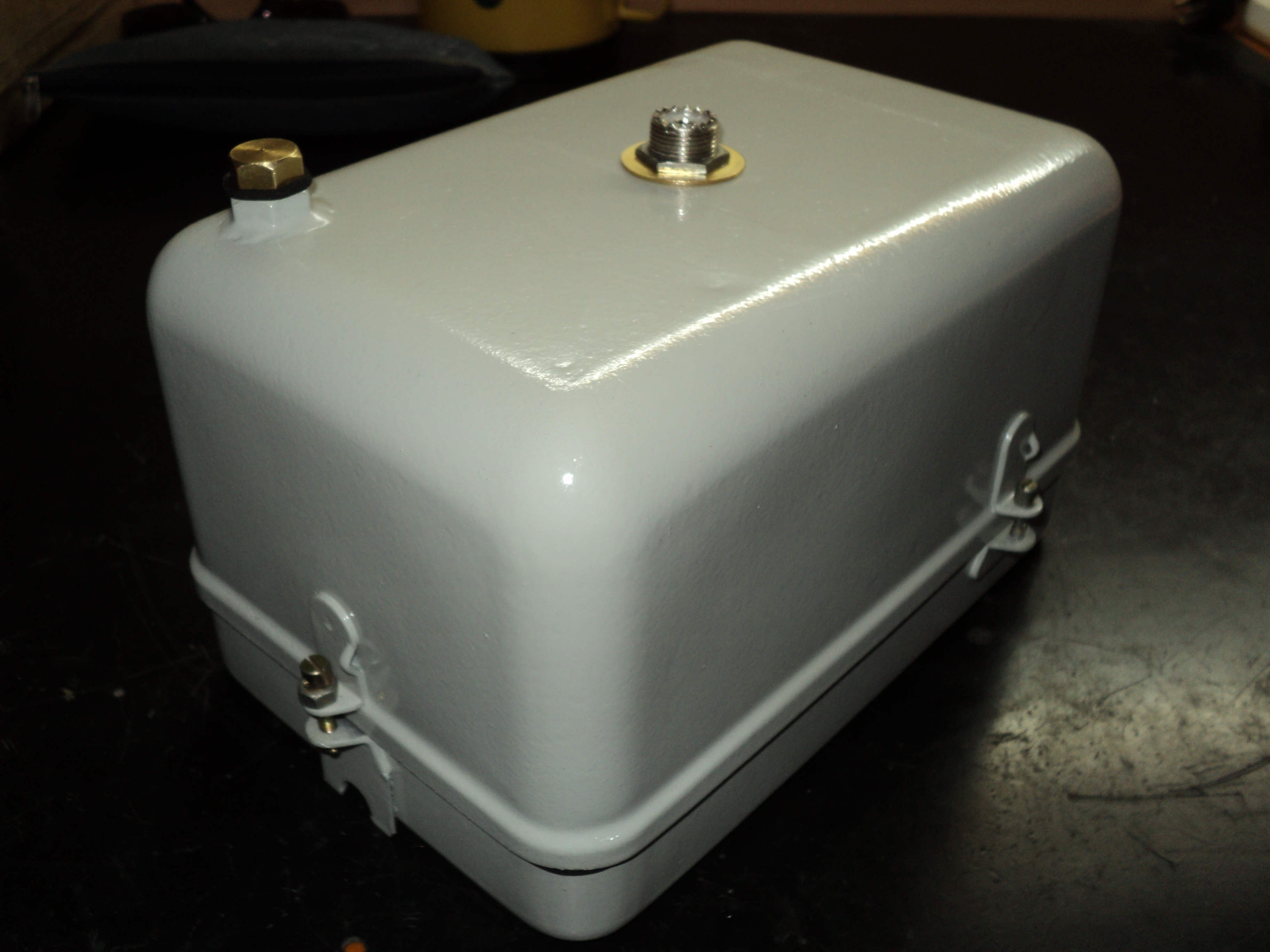

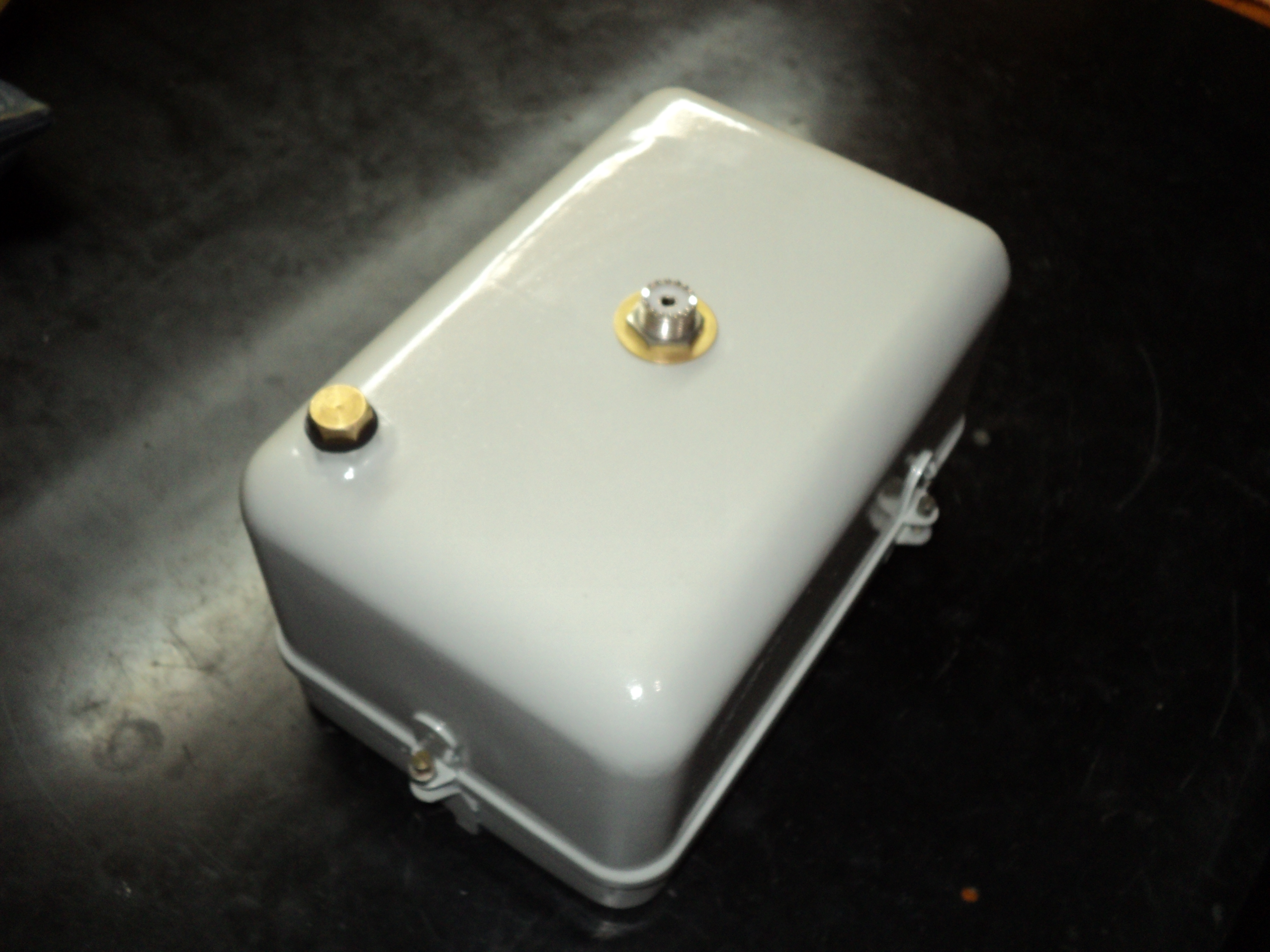

Construcción metálica: sellado con soldadura y pulido del recipiente reciclado de un viejo medidior de electricidad trifásico.  Carga
ficticia terminada. Consiste en 200 resistencias de carbon de 10k por 2
Watts en paralelo que dan como resultado 50 Ohms a 400 Watts de
potencia máxima. Todo el conjunto se ha montado sobre dos plaquetas de
pertinax y sumergido en aceite de transformador refinado. Gracias a
ello aumenta considerablemente la disipación del calor y ha soportado
pruebas de rf de más de 500 Watts de potencia (portadora continua) por
lapsos de tiempo de
más de varios minutos.

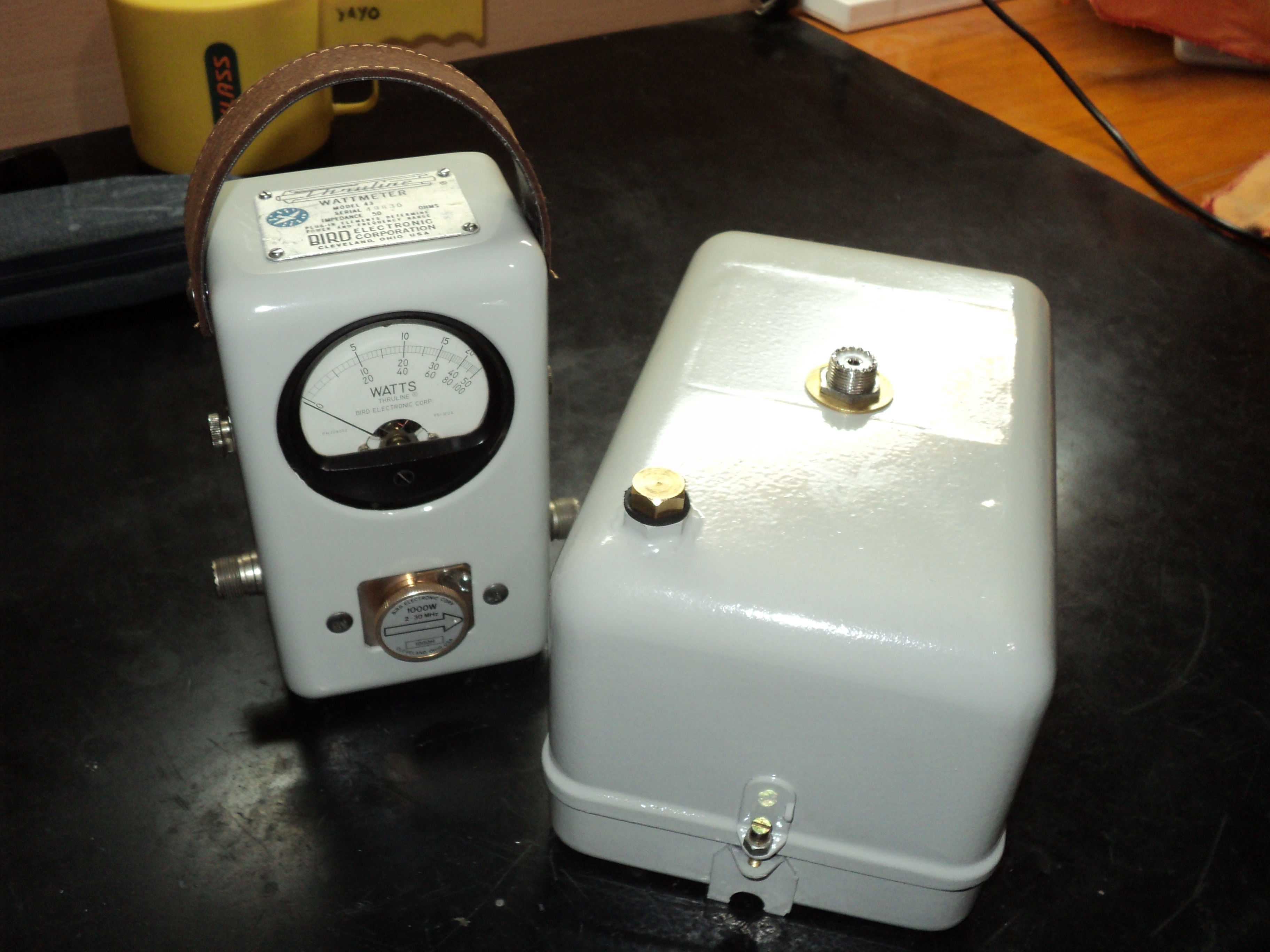

  La carga
ficticia ha sido probada en todo el rango de frecuencias de
HF (1,7 a 30mHz) con wattímetro Bird, comportandose efectivamente con
relación de ondas estacionarias de 1:1.
Para VHF sería necesario compensar efectos capacitivos de las placas de cobre del pertinax con el envase metálico empleando capacitores de bajas perdidas pero ello no ha sido objetivo de esta experimentación.
|
