Receptor RCA CR-88, circuitos y manual (schematics).
Breve
descripción: El
CR-88 es un receptor cuya cobertura de
frecuencias abarca el espectro de ondas cortas desde 1.6 a 32 mHz, asi
como tambien la banda de ondas medias de radiodifusión. Este equipo fué
diseñado para trabajar en las condiciones climáticas y variaciones de
voltaje más severas, y utilizado por el ejército norteamericano en la
segunda guerra mundial. Entre sus características más importantes
resaltan su alta capacidad de reducción de ruidos mediante controles
manuales y automáticos (noise blanker), gran estabilidad de sintonía y
bfo, ajuste de acoplamiento de antena, filtro de cristal ultra
selectivo, 12 circuitos sintonizados de frecuencia intermedia y ofv con
compensador de temperatura.
Transmisor Collins ART-13, circuitos y fuente de alimentación (schematics).
Breve descripción:
El ART-13 fue un transmisor de AM y CW fabricado durante la segunda
guerra mundial para el ejército norteamericano y utilizado en los
bombarderos B-29 en comunicaciones aire-tierra. Su
construcción
revela una impecable combinación de ingeniería mecánica y electrónica,
resaltando la distribución "compacta" de los componentes y controles
muy interesantes como las memorias mecánicas, pudiendo sintonizar todos
sus mandos en 10 canales diferentes. Otra particularidad es la
posibilidad de transmitir en la banda de ondas medias mediante la
instalación adicional de un ofv dentro del mismo compartimiento. Entre
sus características más importantes se destaca la estabilidad y el
espectro de frecuencias del ofv (2 a 18 mHz), la potencia y la calidad
de audio utilizando un compresor y preamplificador de micrófono
adicionales.
Transmisor BEH de 40 watts, circuitos (schematics).
Breve
descripción:

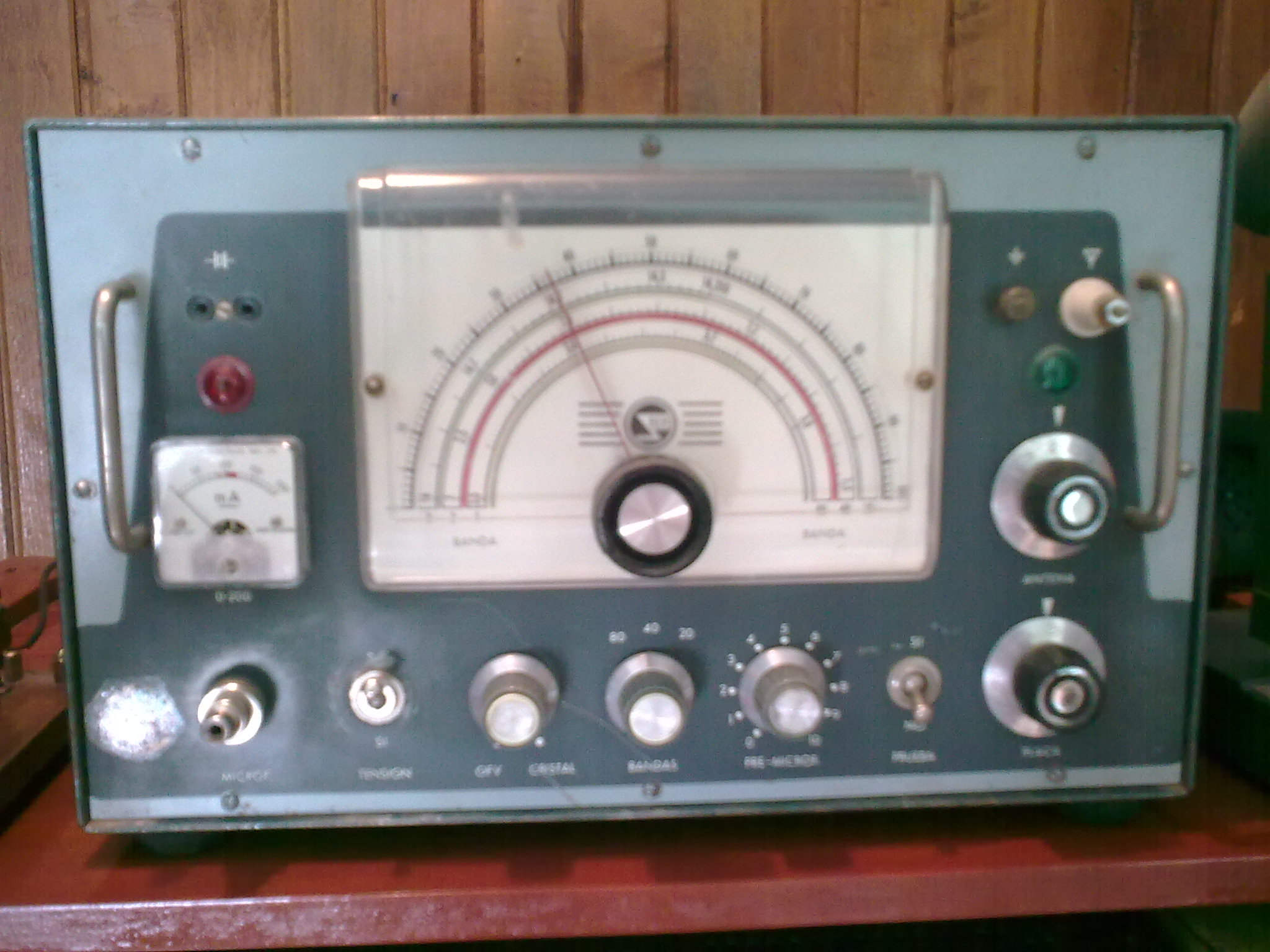

El BEH de 40 watts de potencia es un transmisor de amplitud modulada
fabricación nacional (Argentina) para radioaficionados, cuyas bandas de
cobertura abarcan 80, 40 y 20 metros de longitud de onda. Dentro de las
especificaciones técnicas se puede mensionar una etapa de salida de rf
compuesta por una válvula del tipo 6dq6, funcionamiento en clase "c" y
circuito "pi" de sintonia de antena. La modulación es en placa
pantalla mediante una impedancia y el oscilador
acoplado a un circuito doblador de frecuencia para emitir en las bandas
más altas. En su época de producción, se recomendaba dotar a
este
equipo de un micrófono del tipo a cristal para obtener una
modulación mas "penetrante" y con ello facilitar al corresponsal una
mejor recepción. Circuitos (schematics)
Transceptor Swan 750cw, circuitos (schematics).
Breve descripción:
El Swan 750cw es un tranceptor americano de cw y ssb lanzado
al
mercado en el año 1970. De apariencia robusta y esteticamente
"vintage", fué conocido como "el sueño de todo telegrafísta" debido a
sus casi 700 watts de potencia pico. Al igual que sus hermanos menores
el 350, 400 y 500 este equipo cuenta con los controles
esenciales
en su panel, tales como los de grilla, placa, carga de antena, ganancia
de audio, llaves de cambio, etc. agregando los filtros de cw y
calibrador del dial por tono. Debido a su gran potencia los ajustes de
salida de radiofrecuencia son muy minuciosos, pero la calidad y
rendimiento valen la pena a muy larga distancia. Algunas de sus
particularidades más sobresalientes son su fabuloso sistema de
recepción totalmente valvular, el audio (muy dstacado sobre todo ante
un equipo de plástico), la potencia e innovaciones de la época tales
como el calibrador compuesto por un circuito integrado al igual que el
filtro telegráfico.
Transmisor QRP transistorizado para la banda de 80 metros, ideal para novicios (schematics).
Breve descripción:
Este pequeño transmisor de AM posee una potencia de salida de
aproximadamente 2 Watts en la banda de 80 metros. Se construye con múy
pocos componentes y no presenta ninguna dificultad en su
funcionamiento. Combinado con una buena antena (dipolo en lo posible)
ha dado muy buenos resultados en comunicaciones locales e incluso a
cientos de kilómetros de distancia a pesar de su baja potencia.
|
|
|
