寸法を測ってアンテナを直した

heri size

アンテナを直す

井上氏よりメイルにて寸法を教わり、エレメントを直したのちに、反射版をつけました。

  1. エレメントを巻き直す

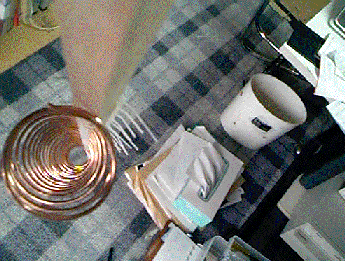

    2. ２ｍｍの銅線を時計まわりに、直径３９ｍｍのスプレー缶を使って巻き直す。 bind line

  2. ブームとりつけ

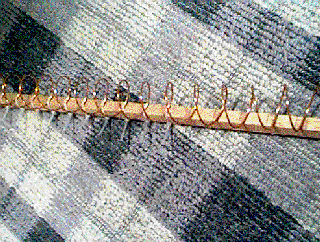

    3. １５ｍｍ角のラワン材にエレメントを取り付ける。線を束ねるビニタイを使用。 maku

  3. エレメントをそろえる

    4. seido

  4. 反射版を作る

    5. 長方形のアルミ板（４００円くらい）から正方形（丸は難しいのでやめた）の反射版を切り出し、余りででコネクタの取り付け部を作った。 reflector

  5. 給電部組み立て

    6. エレメントにスペーサ（反射版とくっつかないように）を通して、コネクタの芯側にハンダ付け。コネクタを取り付けて、コネクタの取り付け部と反射板をボルト締め。 uppview

  6. 出来上がり

    7. 腐らないように、あとでラッカーでも塗ろうっと、、

    over view
