ONKYO P-303の修理 |

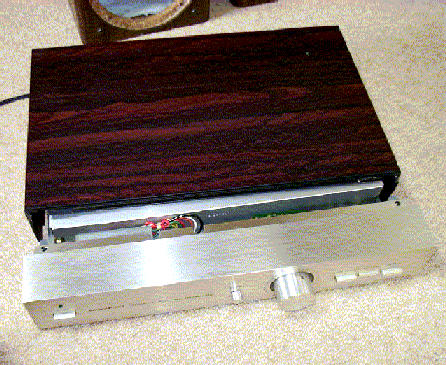

| 開けるのが簡単
|
ドライバ一本で、基板が出てくるのは、ＰＣと同じレベル、特殊な工具は一切いらない。 |
| ここが電源部分
|
ブツブツ言うようになったので、電源まわりのコンデンサーをすべて張り替える。 ５年も使えば抜けてくるので、変えたほうがデバイスを壊さなくて済む。 今回は、５年目ではないんだけれど、塗れてブツブツ言うようになったので、次の 洗浄と合わせて、一気に張り替えた。 |

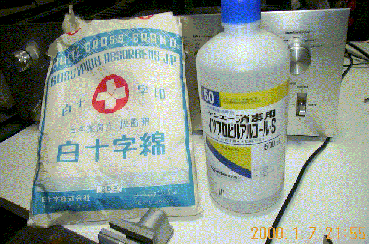

| 洗浄は、、
|
薬局で３百円くらいで売っている、イソプロピルアルコールで、せっせと洗う。フラックスが白濁するときもあるが、これで悪くなったことはないとおもう。強力ではないが、万能なのと、すぐ乾くのでお薦め。よくある接点クリーナや水抜き材の主成分であるが、防錆の効果はない。錆びが気になるならオイルを混ぜてもいいが、あとで余計に埃を吸うので、お薦めできない。 |

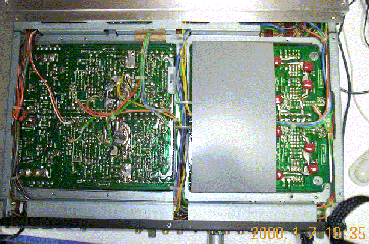

| 裏は、けっこう追加配線があります。
|
右から、ＭＣアンプ、ＲＩＡＡアンプ、フラット（バッファ）アンプ、そして電源と、一枚基板で構成される。結露でたまった埃は、この裏側の追加工に集中していました。 |

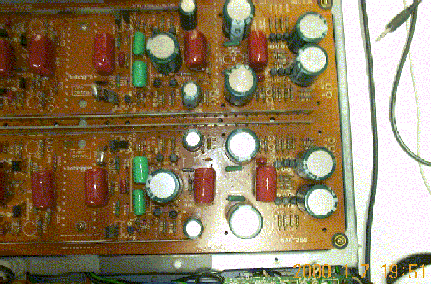

| ＭＣアンプと、ＲＩＡＡイコライザ
|
右から、ＭＣアンプ、ＲＩＡＡ（ＭＭ）アンプで、上下が左右です。真中にアースラインの鉄板が通っています。２５年前のものとは思えない美しさ、これを「捨てろ」とは、誰も言わないでしょう。 |

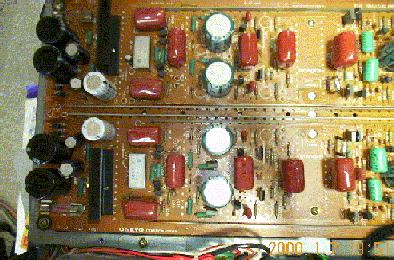

| フラット（バッファ）アンプと電源
|
右からフラットアンプ（バッファアンプ）、電源。差動アンプにしては、電源がいまいちで、ブツブツ言い出したのは、ここ。コンデンサーを片っ端から替える。 |

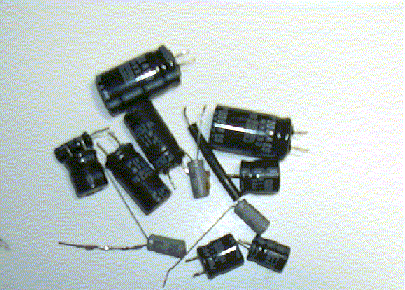

| 当たりのコンデンサーを発見
|
被覆が縮れたものをいくつか替えたので、多分ＯＫ。 |
