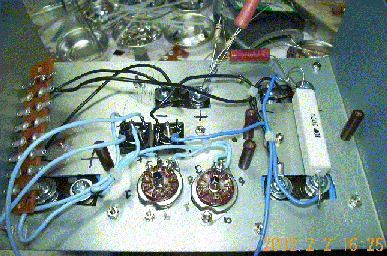

アースと、ヒータの配線です。
アースはこのように引き回さないほうがいいのは分かっていますが、なりゆき（アース記号使った回路図そのもの）でこうなりました。やはり、たとえ電源周りでも回路図書いて、頭を整理してから配線すべきですな。
私は、ブリッジダイオード（Ｓ４ＶＢ）を良く使います。名前のとおり、４Ａまでで、耐圧は６０と書いてあるのが６００Ｖで、たいていのＢ電源はＯＫです。２０と書いてあるのは２００Ｖまでですが、安いのでヒータに使います。整流管は？電流が少し多く取れるとしても、本来（電力、電圧）の球より高いことがあるので、めったに使いません。
これで、ヒータは点灯できます。ちゃんと点きました。

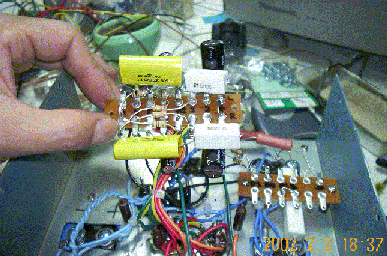

ＭＴは、ソケットのピンがやわいのと、スペースが無かったため、線を引っ張り出して、ラグ板に組みつけました。

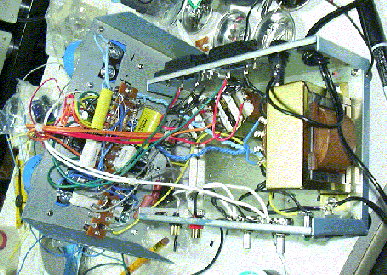

ほぼ出来上がりました。コンセントにつないで、Ｂ電圧等測ると、余財を使いまわしたわりには、考えていたとおりの出来でした。

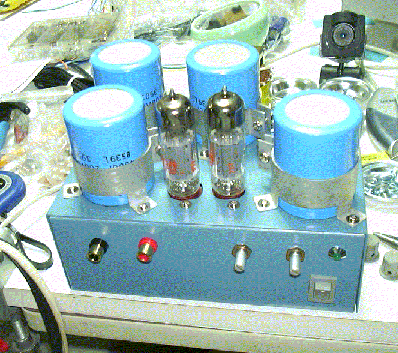

蓋をしめたら、、。
