50BM8シングルアンプ(ケース作成編)
50BM8は家庭電源でヒータの点灯ができます。
つまり、ヒータトランスの要らない分、一番安い真空管アンプが作れる可能性があります。
おまけに、100V-200Vというのは、旅行用トランスなどの流用でなんとかB電源がまかなえ(=るはずであった)ます。
- <レイアウトの検討>
最初は、みてくれから配置を考えましたが、、
どう配線するかで、こうなりました。
ここで、
このトランスだと「確率1/2」で感電するのでは?
ということに気が付きました。娘がいなけりゃ、このトランス使うんですが、、
- <穴あけ>
ドリルで穴をあけるのは簡単です。

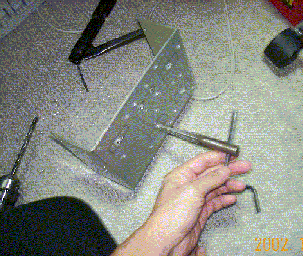

あけた穴をリーマで大きくしていきます。
リーマでも足らない穴や、四角は、ハンドニブラで切ります。

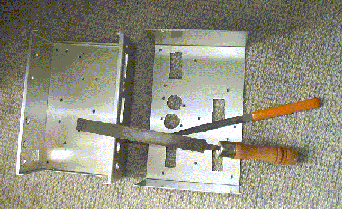

ヤスリで修正します。
こんな感じです
塗装のつきを良くするために、サンドペーパをかけました。
