UN UTILE COMMUTATORE D'ANTENNA



Il commutatore a 5 vie

Uno dei principali problemi in una stazione radioamatoriale è costituito dalle varie discese di cavo coassiale per le antenne: se le nostre antenne si trovano a pochi metri dalla stazione, il problema è principalmente il buco da fare nel muro altrimenti oltre al problema del buco si aggiunge quello economico (il cavo costa!).

L'idea di realizzare un commutatore d'antenna con relè è nata nello stesso momento in cui ho deciso di costruire una due elementi quad tribanda: come è noto è consigliabile alimentare i vari loop con discese separate però l'idea di acquistare altri 150 mt di cavo proprio non mi andava giù (avrei speso meno per fare la quad!).
Così mi è stato consigliato di usare un commutatore utilizzando dei relè per commutare le varie antenne..e così è stato: ho realizzato inizialmente un commutatore per tre antenne (i tre loop della quad) utilizzando due comuni relè con contatti da 10 A argentati: ne ho realizzati due (uno per la mia Quad e l'altro per quella di IK7ZCQ) ed entrambi sono ancora funzionanti dopo quasi due anni (la potenza massima utilizzata è stata circa 500 W ma dovrebbero reggere anche potenze maggiori).
Ultimamente ho deciso di costruire una altro commutatore a 5 vie perché.... può sempre servire!

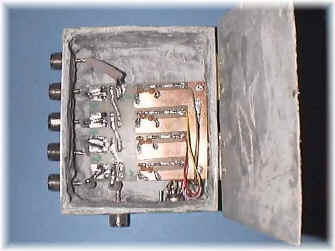

Il commutatore è in realtà costituito da due parti: la scatola delle commutazioni dove trovano posto i relè e che andrà sistemata sul tetto ed una scatola di controllo (control box) che ci servirà per selezionare l'antenna desiderata; le due unità sono collegate per mezzo di un cavo a 5 poli.

CONTINUA,,,,
