* Febbraio2019 - IK5XCT Remote KEY CW*

RemoteKey

Nella vita sono sempre andato alla ricerca di un metodo semplice e pratico per poter fare un QSO CW
senza dover adoperarmi troppo ad installare antenne, portare pesi...
Non si fraintenda, amo installare antenne, raggiungere le vette ed installare la mia stazione, ma non
sempre il tempo libero lo permette, in questa vita frenetica, mi sono reso conto che già avere 2 ore alla settimana
di tempo libero per se stessi .. è quasi un lusso .. ed allora dovevo riuscire a concentrare efficienza e praticità...
Ho scoperto quasi per caso RCFORB client (https://www.remotehams.com/) un sistema sostanzialmente libero
che permette di remotare la propria radio o sfruttare quella degli altri semplicemente utilizzando un APP sul cellulare Android.
Chiaramente nel mondo la maggior parte delle persone lo usa in fonia, secondo me nessuno fa QSO CW sui remoti di RCForb !
Andare in CW viene permesso, il tutto è studiato per spedire il proprio call nei pile up, non per manipolare un tasto,
ci sono delle macro e con i tasti si spedisce quanto definito nella macro .. il mio scopo era manipolare ..
Stare ai piedi di un albero con poche cose tra le mani e provare il piacere della manipolazione ..
chi è telegrafista con amore, mi puo' capire ...!
Il tasto CW si puo' usare, intanto non col cellulare, ma con una seriale su un LAPTOP, poi il software esegue una sorta
di campionamento e riconoscimento dei caratteri che poi viene ritrasmesso dal server ..
>>> in pratica il CW con tutte le sfumature "Musicali" non è possibile in questo sistema free !!

Ecco che a febbraio 2019 nasce l'idea di creare un interfaccia, un KEYER capace di creare un side tone e di
trasmetterlo in SSB.. vi giuro che non è stato semplice .. molta elettronica ho dovuto impiegare per poter rendere il
sidetone generato da un PIC pulito e privo di armoniche (pensate che all'inizio trasmettevo su una frequenza e ritrovavo
il segnale per 3/4 volte a distanza di KHz) piano piano sono riscuto a creare un interfaccia che prelevi l'audio dal cellulare,
lo silenzi durante la trasmissione, faccia ascoltare in cuffia il sidetone generato, lo inietti nel cellulare per il TX e gestisca il PTT.

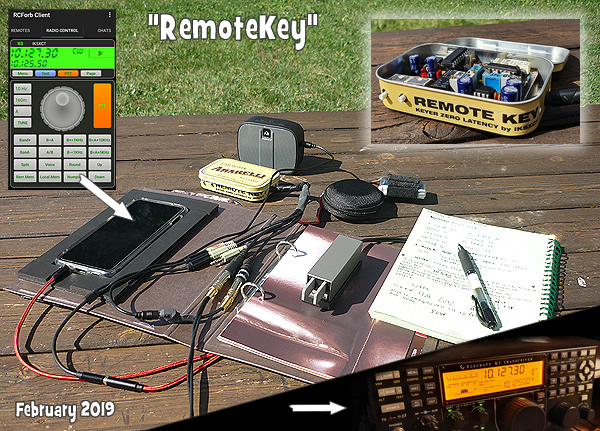

Dopo un mese di lavoro è nato RemoteKey "Keyer Zero Latency by IK5XCT" .. parlo di Zero Latency intendendo dire
che è possibile usare il tasto in maniera completamente libera, non si è mai vincolati a ritardi della rete perchè si ascolta il
side tone locale.. solo così è possibile fare CW avendo un side tone in cuffia con la stessa forma d'onda smorsata dolce e rotonda di un K3

RemoteKey
-

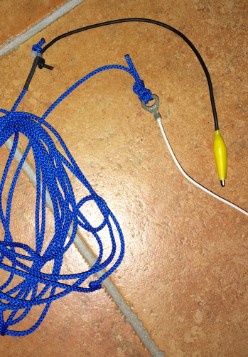

Giugno 2017 - Dipole Linked da passeggio 20/30m

dipole linked 20/30m

Il mio dipolo Linked nasce dall'esigenza di avere un'antenna efficiente, ma leggera e facile da trasportare.
Sostanzialmente è composto da un cavo di alimentazione RG174 terminante con un BNC di circa 8m con 4/5 spire

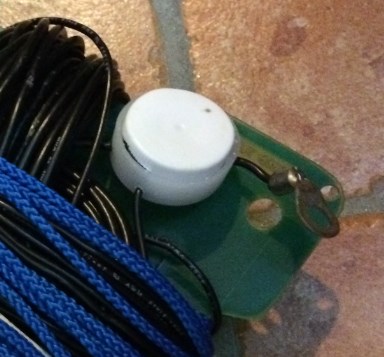

diametro 10cm al vertice che fanno da RF-CHOKE, da questo vertice, su un tappino di bottiglia ho praticato 3 fori
uno per il vertice e due per i fili dei bracci che scendono a INV-V, nel vertice un capocorda per infilarlo nella canna da pesca.



Poi ci sono le calate di circa 5,05m di filo elettrico da 1mmq fino ad arrivare allo switch 20/30m che ho fatto con pezzettino di basetta

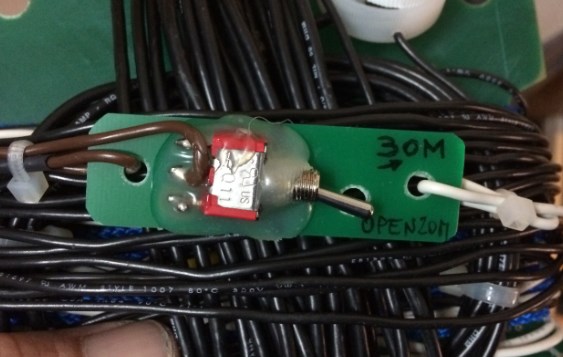

vetronite sulla quale ho incollato il deviatore... Questo switch aprirà il circuito e permetterà il cambio di frequenza al volo.

Dopo lo switch ancora circa 2m fino ad arrivare alla fine del filo elettrico, a questo punto occhiello e circa 5m di filo di nylon ed un terminale "coccodrillo"
per facilitare l'attacco a qualsiasi cosa, addirittura potete passarlo intorno ad una pietra e fare si che il coccodrillo si riagganci sul filo di nylon.
La taratura fine chiaramente è da fate allungando e scorciando gli spezzoni, anche l'inserzione del deviatore influisce leggermente.
Supporto per il trasporto:  Quello che vedete in foto è un supporto di vetronite di un vecchio PCB opportunamente levigato,
sul quale ho apportato 4 scanalature larghe, una per ogni lato per avvolgerci il filo, un sistema che mi permette in 2 minuti di di riportare
questo dipolo ad una grandezza per il trasporto di 15x15cm ..

-

Gennaio 2017 - Vicino alla Natura Antenne MFJ-1620/30/40

La voglia di immergersi nella natura, mischiare il suono del CW al silenzio di quella palude sterminata che si trova
vicino a casa mia .. (chiamata Padule di Bientina), spaziare lo sguardo all'infinito in una sorta di contemplazione..
era un desiderio molto forte .. stavo studiando un modo per poter rendere anche solo un'ora, un momento
indimenticabile di piacere ... Il freddo di quei giorni, quasi raro dalle mie parti (arrivammo a -7°C) ostacolava
le mie prove, ma nonostante questo riuscii a provare un dipolo multibanda, una Doublet alimentata con la scaletta a 300ohm,
una LongWire di 36m sorretta da una canna da pesca di 10m .. L'allestimento del setup con queste antenne non è
veloce.. non stabile .. insomma quell'ora libera si trasformava spesso in 20minuti ad attrezzare, 15 a smontare e forse
un mezzo QSO di 10 minuti .. non poteva andare bene per quello che cercavo....

Avevo sempre con me delle antennine portatili, con la base magnetica, una Comtrak con i corto circuiti per
6/10/15/20/40/80 ed una Maldol 20m monomanda .. decisi di controntarle con quelle antenne di dimensioni
sicuramente piu' grandi .. bene .. la differenza poi poi non era gran che per i QSO che avevo intenzione
di fare io .. dei QSO di piacere con Europei in CW .. Allora dissi, se già queste antennine di 1,2m mi fanno
fare dei bei qso anche QRP, potessi avere degli stilo monomanda piu' performanti, sarebbe proprio il caso mio.
Ecco che pondero l'acquisto degli stilo MFJ-1620 MFJ-1630 MFJ-1640, alla fine sul tettino della macchina,
lo vedete in foto sopra, la differenza con la piccola Maldol è veramente netta !
Con l'analizzatore di antenna MFJ-259 cercai di tarare al meglio nella porzione CW queste antenne .. ottenendo
una buona resa anche in fatto di larghezza di banda:  in 20m circa 400KHz, in 30m 150KHz, in 40m 70KHz.
Notai che specialmente in 40m .. come toccavo il connettore mi si alzava il ROS, la risonanza cambiava ..
... durante un QSO si spense anche la radio per essermi spostato con il tasto CW piu' lontano dalla radio !!
.. questa cosa NON ANDAVA BENE ...

Corrente di calza che tornava indietro?  Forse .. Mai come questa volta sentii l'esigenza di costruire un BALUN 1:1
volevo farlo senza interrompere il filo che avevo acquistato con la base magnetica MFJ-335BT, cercando in internet
8+8 spire in controfase di RG58 su un toroide FT-240-31 .. bene ce la feci senza interrompere il cavo.
Riposi il tutto in una scatolina ermetica da alimenti IKEA che ho provvisto a forare di diam. 5 da entrambe
le parti e poi a incollare per garantire l'ermeticità.. non ci rimaneva che provare a tornare in macchina.

Ecco la base pronta per stare sopra il tettino ..Ho voluto anche proteggere base e balun
con una busta siliconica (reperibile nei negozi China) che mi avrebbe assicurato una veloce rimozione dal tettino
(prendendo la busta da sotto avrei evitato di fare troppa forza sulla base evitando anche graffi base/tettino)

Ecco finalmente realizzato il pacchetto base/balun .. ragazzi ..udite UDITE ... avevo ottenuto quello che cercavo !!!
Potevo toccare il connettore, muovere il tasto come mi pareva .. tutto stabile ...
Dovetti RITARARE tutte le 3 bande, scoprendo che la mia taratura in assenza di balun
era sballata di 300/400 Khz .. quindi con questa operazione ho aumentato anche l'efficienza nella porzione
che mi interessava e, in QRP è bene non sprecare molto !!

Ecco che i QSO divengono possibili da qualsiasi parte !!!  73 de IK5XCT / P mobile

-

* Dicembre 2015 - CT599MB un paddle tutto d'oro *

ct599mb ik5xct

Nel Dicembre 2015 decisi di farmi un regalo, avevo visto sul sito di Yuri UR5CDX questo bellissimo tasto.
Purtroppo l'italia non compariva tra i paesi di possibile vendita ... così lo contattai direttamente, mi disse infatti
che non spediva in Italia perchè le Poste non gli assicuravano la tracciatura a buon prezzo .. e che l'unico modo
per averlo era affidarsi al servizio di EMS corriere espresso internazionale .. Feci due conti e alla fine decisi
di regalarmelo per Natale ... Una settimana con una buona tracciatura e lo ebbi nelle mie mani ..
E' un tasto magnetico .. bellissima manipolazione che mi ha spinto a fare alcuni video dimostrativi ...



Per informazioni sul CT599 visitate il sito di Yuri UR5CDX ( http://www.ur5cdx.com/ )

Maggio 2015 - Una raccolta di suoni per un QSO CW

Due parole per capire cos'è XQSO
XQSO è una raccolta di 99 elementi che compongono un qso cw. L'idea mi è venuta qualche anno fa quando l'amico
marco ZCC, che aveva portato avanti un corso on-line, mi chiese di passare alla pratica reale.
In pratica dopo tante lettere e numeri messi piu' o meno a caso, era importante puntare l'obiettivo del QSO.
Allora pensai che potevo aiutarlo educandolo ad ascoltare i suoni degli elementi che compongono normalmente un qso ...
avrei fatto diversi file e nel loro titolo avrei anche messo la traduzione dell'abbreviazione.
Mettendoli su un cellulare si possono ascoltare in giro, in macchina. Sarà possibile fermare la riproduzione in sequenza
e vedere il significato di quello che si sta ascoltando leggendo appunto il titolo del file.
In pratica si abitua la mente ad ascoltare le parti note del QSO, le abbreviazioni comuni e si lascia piu' spazio
per concentrarsi maggiormente sulle parti incognite del QSO, il Nome, il QTH etc...
Molti dei 99 suoni sono veramente simpatici e, al di là del loro significato .. sono una vera e propria musica ..
basti pensare al suono di FER che vuol dire PER oppure dell' SK che suona proprio bene ...
normalmente accompagnato da due ti ti per chiudere un qso ..

Voglio trasferire a chi ha fatto un corso e vuole prepararsi al grande passo questi 99 suoni che sono usciti
dal mio tasto ..battuti con estrema passione e amore della telegrafia .. allora buon CW da Stefano IK5XCT

Clicca sul pulsante Download e scarica lo Zip contenente i 64 MP3
che puoi mettere sul telefonino ed ascoltare quando vuoi





* Gennaio 2015 - End Fed per gli 80 metri *

Nel Dicembre 2014 decisi di tirare giù la Morgain 40/80... Non so, forse gli estremi erano troppo bassi,
fattostà che questa morgain non mi permetteva un traffico piacevole .. notturno.
Le mie chiamate erano sempre a vuoto e sentivo in quei pochi che mi rispondevano la difficoltà nel capirmi.
Pensai di mettere allora una classica Long Wire .. un metraggio casuale (non risonante) ... poi
cercando su internet trovai i progetti di Giovanni IW2EN che dopo una telefonata risolse tutti i miei dubbi.
La Long Wire magari avrebbe fatto molte frequenze, ma a me non serviva una multibanda, avevo la UB.

Nel Gennaio 2015 acquistai da lui una Cobra Wire ovvero una End Fed per gli 80metri che mi avrebbe dato una
resa pari al dipolo con la facilitazione che non avrebbe avuto punti di calata a metà .. una VERA Monobanda FULL size.

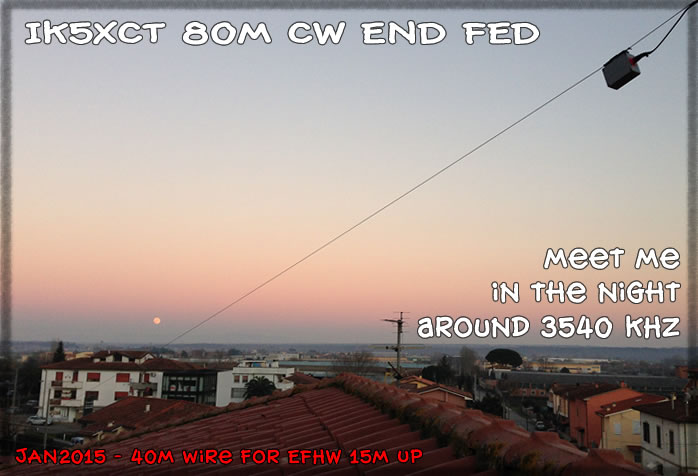

In pratica si trattava di stendere un filo di ben 40metri libero (MA non appesantito dal centrale!!) dalla mia
antenna UB 6-40m fino ad un appiglio che trovai essere piu' in basso verso la vallata.
Il filo faceva una discreta ansa, ma già alle prime prove, ascoltandomi su SDR europei,  il mio
segnale appariva udibile e pure forte... Potevo scrivere sul questa bella foto fatta dalla botola del mio tetto
questa frase "Meet me .... " incontriamoci nelle notti intorno a 3540 .. una porzione di banda che ospita
spesso i miei CQ nelle notti invernali ... una porzione frequentata da OM che amano, magari davanti
ad una tisana calda e fumante, prendere il mano il tasto e con piacevole romanticismo scambiarsi la buona notte.
** CON QUESTA ANTENNA nell' Ottobre 2015 ho collegato TX3X CHESTERFIELD ISLAND **

* Novembre 2014 - IK5XCT Touch Paddle *

Una breve storia sul mio Touch Paddle.
Tutto nacque una domenica di Novembre dopo un qso QRP con Frank DK7FH.
Dopo il QSO andai a guardare la sua pagina QRZ e scoprii che lui possiedeva un Touch Paddle, in versione QRP in una scatola di mentine.
La cosa non mi lasciò indifferente ... Il cuore del suo touch paddle era un circuito creato da John M0UKD.
Contattai John, da lui acquistai un Capacitive Touch Key built and tested PCB ( http://www.m0ukd.com/ )
Dopo meno di due settimane il PCB era nel mo shack ..
Intanto avevo costruito la meccanica del mio TOUCH PADDLE, usando un blocchetto
di plexiglass dove avevo fatto passare i contatti elettrici per il DIT e DAT.
Un materiale che permetteva un buon isolamento e una buona tenuta meccanica.
Nella parte posteriore ho inserito il circuito alimentato a 3V in una scatola di mentine della BARKLEYS .
Nel video potete ascoltare il suono del touch pilotato dal mio keyer DXKEY www.qsl.net/ik5xct/dxkey
Nel video è possibile osservare anche le varie fasi costruttive ..



Estate 2014 - Whip20 uno Stilo da Passeggiata

Un semplice stilo di 1,6m che, seguendo questo video potete realizzarvi per accompagnare le vostre passeggiate
Leggero ed economico, usando un picchetto da campeggio, ha un buon fissaggio ed una buona connessione al Ground

Luglio 2013 - 4 ele 50Mhz - 50Ohm DK7ZB

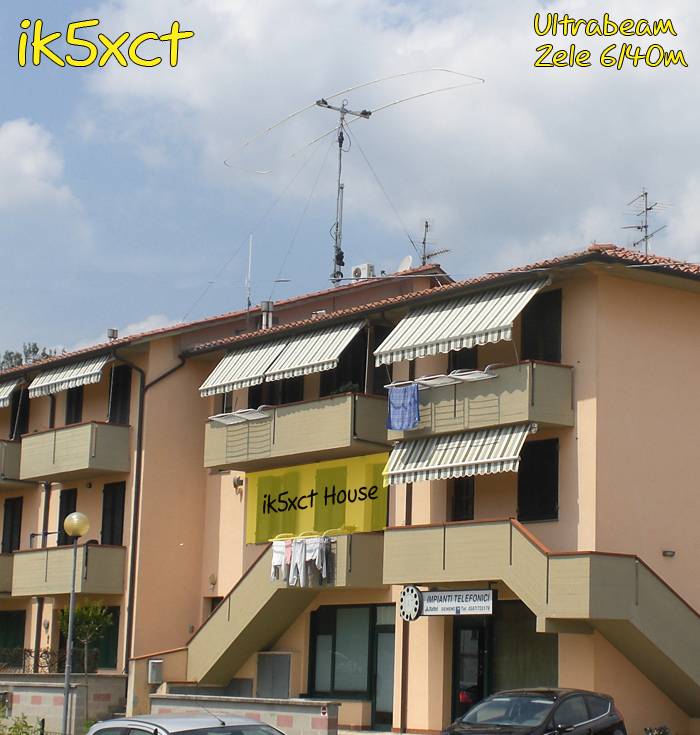

A circa 60cm dalla mia UB 6-40 monto un'antenna dedicata per i 50Mhz .. una 4 ele Yagi a 50ohm ottimizzata da DK7ZB,
per me un guro delle antenne, la scelta di adottare una 50ohm fu proprio quella di metterla vicina alla UB..
sapevo infatti che le 12ohm, le 28ohm, danno un piccolo guadagno in piu', ma sono molto influenzabili dalle strutture vicine..
Ho notato subito una grande differenza tra la 2 ele nativa della UB e questa 4 elementi ..
circa 2 segnali sul mio K3 sul quale ho adottato anche un Preamplificatore Elecraft  PR6 ...
Insomma il 4 Luglio 2013 monto l'antenna ... e GRANDE SODDISFAZIONE ... il 7 luglio ore 8,48z riesco a collegare BY8AC ...
CINA in 50Mhz .. per me grande new one che si accoppia a LU5FF e PY1RO per distanze mai raggiunte.

Un bel progetto che con poco potete realizzarvi seguendo le istruzioni riportate sul sito di DK7ZB:

http://www.qsl.net/d/dk7zb/6m/428-breit.htm

Andando alla sezione: 4-Element-50-Ohm-Yagi with 2,20m-Boom

-

Ottobre 2012 - DXLOOP un'antenna QRP alta efficienza

Il diametro di questa LOOP è 1,2m, la scelta di questo diametro è per privilegiare un buon rendimento
in portatile, la LOOP in questione lavora dai 40M ai 15M con rendimenti in 40M del 15%, contro LOOP portatili
commerciali che in 40M hanno un rendimento di solo 5,1 in 40M

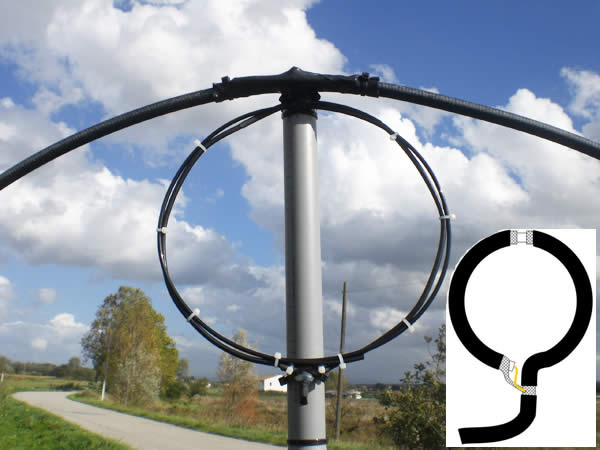

Il Loopino (1/5 del diametro esterno) è realizzato in RG58 con la tecnica dell' Infinite Balun
che in pratica spezza la calza nella parte alta. Alla fine questo è una sorta di Loopino con Balun 1:1 integrato.

Per far si che potesse essere sempre ben rotondo, anche in seguito ai continui "monta e smonta" è stato accoppiato con del BAYCO da 4mm.

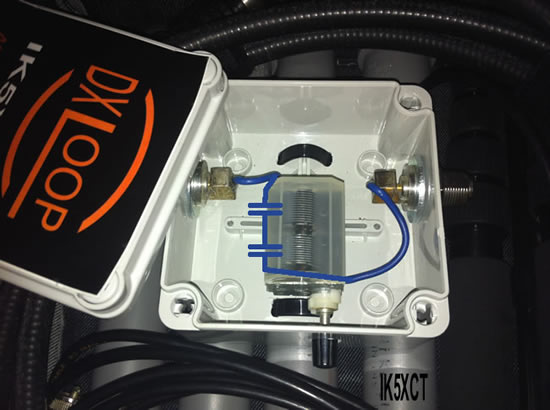

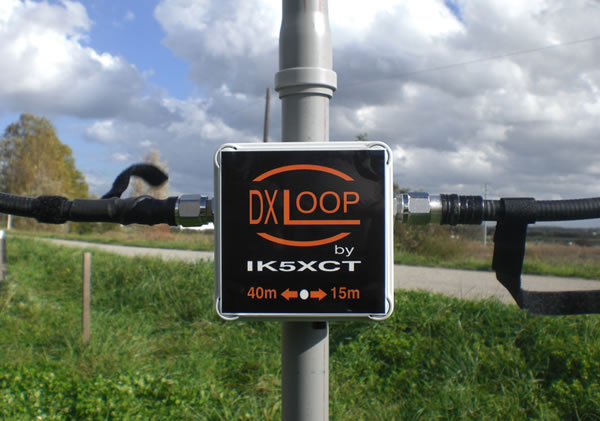

La parte di TUNE della DXLOOP è fatta con un condensatore variabile formato da due sezioni di 320 e 370 pF messe in serie per aumentare la tensione di isolamento, demoltiplicato 6:1

Notare che la loop è fatta in cavo CELLFLEX che ha un diametro esterno conduttivo (leggasi "calza") in rame pieno di 12,3mm
a diffrenza delle Loop commerciali portatili fatte in RG217 che ha una calza di diametro di 7,35 ...

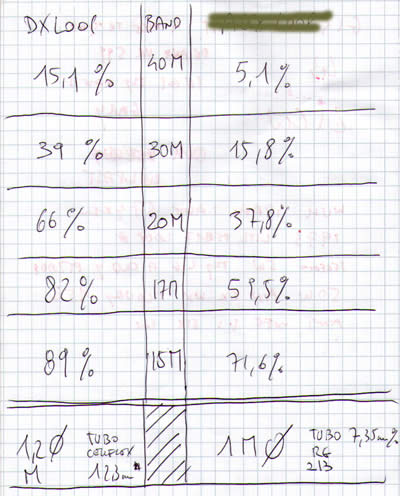

DXLOOP= 1,2metri diametro LOOP con 12,3mm diametro tubo della loop

L'altra parte della tabella compara ANTENNE LOOP PORTATILI di 1M diametro in RG213 (7,35mm calza)

E' importante oltre che 20 cm di diametro in piu', anche il materiale del tubo di loop a determinare l' efficienza
rispetto al dipolo full-size, posto almeno alla sua mezz'onda.
Nella Banda principe del QRP, mi sono trovato ad avere dei buonissimi risultati,
e secondo il mio avviso non è la stessa cosa avere un efficenza del 66% rispetto a 37,8%

Un piccolo video

LINK al Video Versione MOBILE o TV

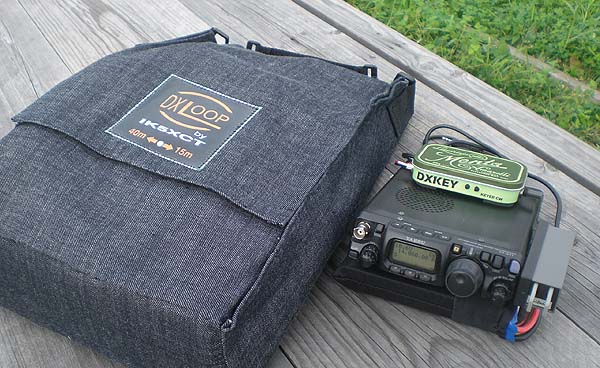

Nel mio zaino QRP per un paio di ore in radio: DXLOOP con TRIPOD, FT817, MiniPalm Paddle CW, Batteria LIPO 5A, DXKEY easy

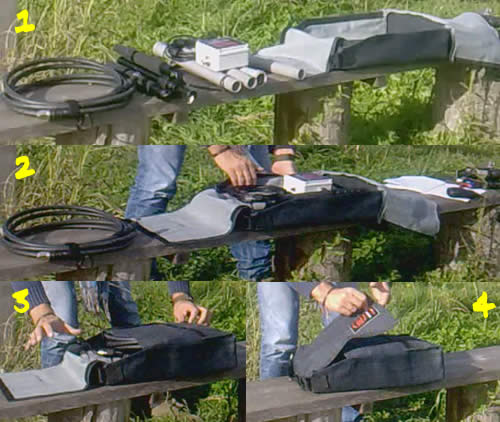

Infine ho cucito una borsa fatta apposta per contenere la LOOP, il cavo CELLFLEX ed il cavalletto della SIRUI

Leggi il mio aricolo sul Forum di Ari Fidenza dove si parla della DXLOOP (.PDF)

....

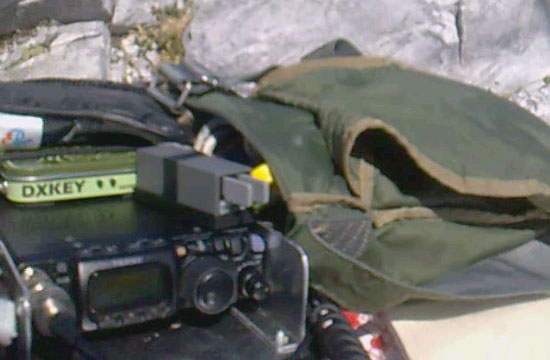

Luglio 2012 - DXKEY versione mentine Amarelli

Decido appunto di costruire una nuova Bag per il Fuori Porta .. o per il SOTA con un FT817,
il DXKEY in versione ridotta ...attivando per le chiamate in bande piu' complesse come i 50MHz e le VHF la modalità di
CHIAMATA AUTOMATICA (Beacon Interattivo) ovvero il DXKEY esegue il CQ, poi in automatico lascia del bianco (tempo programmabile)
 e poi riprende con la sua chiamata.... Se qualche corrispondente ascolta puo' fare il suo CALL,
 alla pressione di una paletta, il processo automatico si interromperà permettendo un normale QSO CW....

FOTO scattata alla "Pania Secca" 1709m durante l'attivazione radio dalla vetta... se vuoi puoi leggere di piu' cliccando sulla foto.

.............

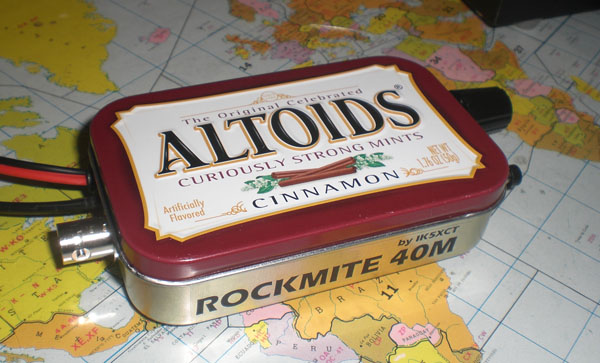

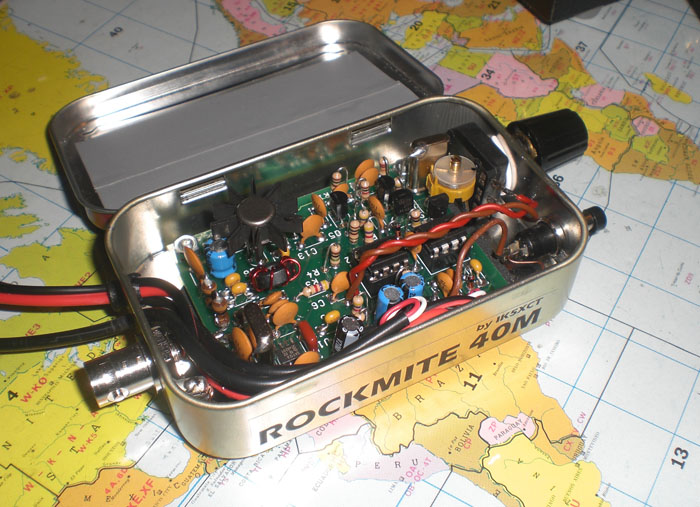

Giugno 2012 - Autocostruzione del RockMite 40M

Piccolo Apparato molto suggestivo, da me modificato per dare 1,5W con un 2N1711 invece del 2N2222 (Q6),
notare che il transistor già raffreddato cun un'aletta a margherita, una volta chiusa la scatola viene fatto toccare a contatto
con la scatolina ALTOIDS attraverso una membrana conduttiva di calore ma isolante elettricamente.
Ho inserito poi un toroide FT37-43 con 7 spire di 0,5mmq invece di L1 che viene fornita.
Sono stato costretto ad inserire un compensatore (vicino al potenziometro) altrimenti era impossibile fare un qso.. la centratura è importante.

....

Maggio 2012 - UltraBeam 2 elementi 6/40m

Dopo circa 6 mesi di preparativi, sono riuscito a far decollare la mia UB.

IK5XCT UB 2 ele 6/40m


Il progetto della struttura nasce dall'analisi teorica delle forze in gioco...  L'antenna pur essendo non piccola, presenta una wind area modesta di 0,44 .

La struttura è praticamente sorretta dai tiranti sul reggispinta, quindi occorre una accurata analisi delle forze ... consideriamo per eccesso scariche ventose di 160KMh ..queste producono su una wind area di 1mq 130KG di forza [usando la formula P=1/2 QV²]

Quindi con una wind area di 0,44 ottengo una forza massima a 160KMh di (130*0.44) = 58Kg
Raddoppiamo per sicurezza questa forza ottenendo 120kg che viene scaricata a 45° sul tirante ancorato subito sotto l'antenna tramite un cuscinetto reggispinta GS-065 La forza sul tirante sarà 120Kg * 0,7 (sen45°) = 84KG

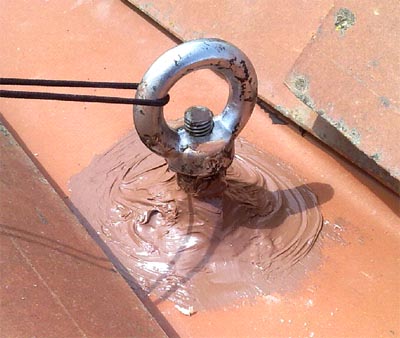

Ho predisposto 4 golfare M12 piantati nel tetto 2 con chimico e 2 passanti (con piastre in acciaio sopra e sotto il tetto) con barre filettate di M12. questi golfare sono posti a 90° l'uno dall'altro, a finire sull'esterno del sigillante Pattex SP101

Descrizione della struttura:

Ho accoppiato 2 pali RTA da 40mm (acciaio zincato) alti 3m con n° 5 cavallotti a 8.
Nei 2 cavallotti centrali ho fissato una piastra che fissa un argano da 630KG con frizione.
IL cavo d'acciaio passa a 3m di altezza attraverso un bozzello marino e si fissa nel palo ribaltabile attraverso 2 fascette d'acciaio.

Al palo esistente, attraverso un giunto ruotante è fissato un palo diametro 50 alto 4metri sul quale è fissato il rotore G1000 e poi sopra uno spezzone di circa 1 metro l'antenna.

Attraverso n° 3 cavallotti in acciaio pesante il palo ruotante, quando arriva in battuta verticale, si accoppia definitivamente con il palo esistente.

Il cavo d'acciaio esercita la forza direttamente a circa 3,5metri lasciando flettente solo 1,5metri per una forza complessiva  tra rotore (4,5Kg), palo e antenna (16Kg) di circa 22kg ... quindi il carico sulla corda d'acciaio sarà di circa 35Kg ...

Dal video si vede che per l'opera di manutenzione ho costruito un cavalletto da porre sul rotore nella parte mobile per eliminare, durante la manutenzione, il carico sulla corda.

Per il momento dell'inalzamento dell'antenna fatto tramite argano, ho sgravato i due tubi nel momento flettente derivato dal peso totale dell'antenna usando un altro cavo d'acciaio che parte dalla cima del bozzello e va a fissarsi al golfare opposto all'antenna.

INSOMMA .. la struttura è tutta qua .. sostanzialmente è semplice, ho usato per la maggiore materiale di commercio, non è carrello,
ma sono riuscito agevolmente a lavorare sull'antenna montata.

Progetto UB 2 ele PALO RIBALTABILE

Questi Golfare hanno come carico di rottura 240 KG, rientrano nella norma dello sforzo.

Il filo che si vede, è stato soppiantato con un Tirante di Bayco 4mm (carico rottura 520Kg) con
Redancia/morsetto/grilloM6 lato GS-065 ....... Redancia/Morsetto/grilloM6/TenditoreM8/grilloM8 verso il GOLFARE

IK5XCT HOUSE UB 2 ele 6/40

Leggi il mio articolo sul forum di Ari Fidenza dove si parla della mia struttura per la UB 2 ele 6-40m (.PDF)

.........

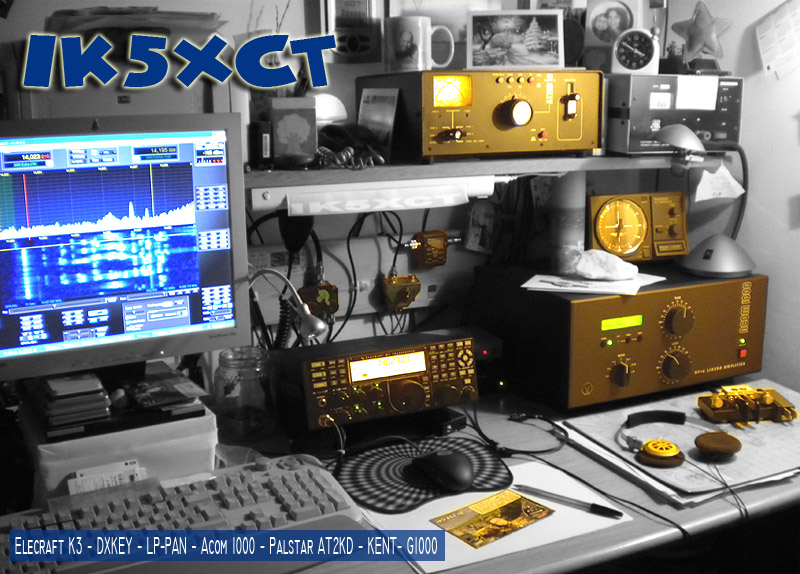

Marzo 2011 - Nuovo Shack & 3 ele 50Mhz

Elecraft K3 # 3923 * Keyer CW DXKEY * LP-PAN # 0871

Palstar AT2KD # 13855 * ACOM 1000 # 100371 * KENT Twin Paddle

Yeasu G1000 Rotator for 3 Ele 50Mhz

3 ele 50Mhz by IZ1MYT montata su Yeasu G1000 a 14M altezza

..........

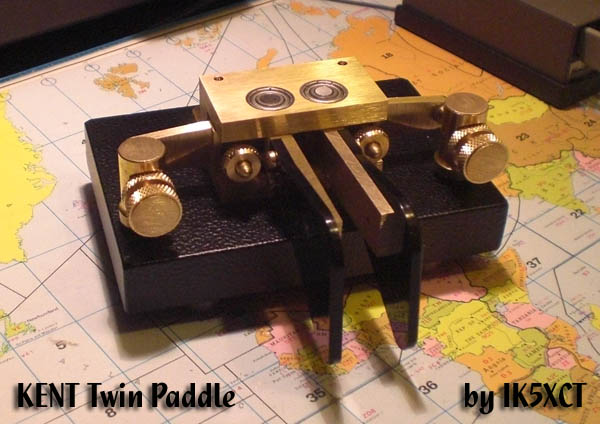

Febbraio 2011 Costruzione del KENT Twin Paddle  in KIT



Quando ho acquistato il KIT della KENT non avevo idea della complessità, una volta aperta la scatola mi sono accorto che montare questo Paddle è veramente semplice .. poche sono le fasi e breve è la durata del montaggio ... (NB il blocco cuscinetti è preassemblato)

Ho fatto questo video per far capire che chiunque puo' montarlo ed avere il piacere di manipolare qualcosa di professionale, ma che hai costruito con le tue mani ...

Penso che quasta sia anche la filosofia dettata dal Elecraft nel K2 o K3 dove, pur essendo un KIT, il radioamatore, a lavoro completato sente l'oggetto un po' più suo, e ne trova più soddisfazione nell'uso dell'oggetto.

Ho fatto comunque un manualetto usando le istruzioni dal sito KENT integrandole con la traduzione italiana di IK5PWQ (TNX) .. scaricabile all'indirizzo:

  Manuale ITA/ENG Assemblaggio KIT KENT TWIN PADDLE

Le palette in plastica rendono un suono piacevole senza rimbalzi,
la solidità delle parti meccaniche danno stabilità durante la manipolazione.

Ascoltate un CQ fatto con e senza side-tone per apprezzare questa piacevole, plastica manipolazione:

............


Agosto 2010,  MY QRP BAG:

leggi le mie attività SOTA

......

.......

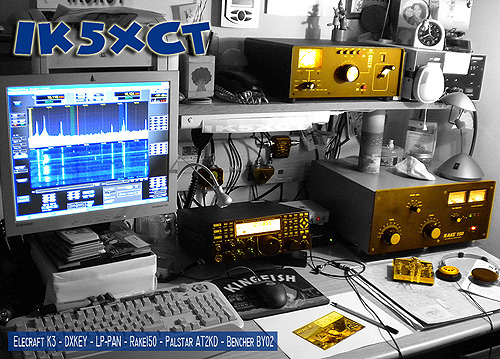

Maggio 2010 - Shack

Elecraft K3 # 3923 * Keyer CW DXKEY * LP-PAN # 0871

Palstar AT2KD # 13855 * RAKE150 * Bencher BY02

............



STORIA del mio nuovo Shack ....

Il tutto partì una sera che vidi dall'amico Carlo IK5FTL il Perseus... ne rimasi affascinato a tal punto che nella mia testa si accese la voglia di un SDR con il quale potessi fare veramente radio (ma io sono un OM e non un SWL ed allora l'integrazione con il trasmettitore era fondamentale!!).
Perseus con lo switch box e la manopolina, poteva essere una soluzione, ma un po' costosa se sommata ad una stazione radioche avevo già... (e poi non mi piaceva molto commutare tutta la potenza dallo switch... il full break-in ...no mi sembrava troppo poco purista CW)... allora decisi di vendere tutta la mia vecchia stazione e di acquistare un K3 con IF interna .

Nel mio pensiero, avrei avuto un RIG serio con il quale potessi vare QRP nel silenzio della notte a PC spento con un ottimo ricevitore, con un Full-Break in eccezionale ...... ma anche un RIG SDR con LP-PAN capace si di mantenere il full-break in e di farmi vedere il panorama spettro gestendo anche il VFO B direttamente dal PC.

Una cosa che poi è venuta da sola.. è poter ascoltare il segnale riprodotto da LP_PAN nel PC e poterne fare i dovuti confronti.

L'ascolto è diverso chiaramente, su segnali forti e deboli non si ottiene nessuna differenza.. anzi mi sembra che il K3 possa tirarli fuori anche con più pulizia, ma sul segnale che lo vedi appena accennato sulla cascatina, vedi la presenza (forse non ti saresti nemmeno soffermato spazzolando con il VFo) su quello si ascolta la differenza, commutando si sente lavorabile, mentre sul K3 è troppo nel rumore ... questo sempre con le mie orecchie... ma ci sono rimasto veramente male... ho deciso di fare allora il video che avrete appena visto... (Elecraft K3 LP-PAN Waterfall CW by IK5XCT)

Comunque secondo me la caratteristica fondamentale di questo sistema è la possibilità di avere le cascate su un bel display e quindi di una sorta di storia (su 96/192 Khz a seconda della scheda audio) di banda che è passata sulla fetta di frequenza analizzata, se c'e' o c'era un segnalino così lo scopri, con il VFO ci passi sopra ma se in quel momento non c'e' o è sparito .. non lo scoprirai mai ... ANDARE A CACCIA con un SDR LP-PAN K3 vi giuro che è uno spettacolo ....

(secondo me un panoramico che non ha le cascate, serve veramente a poco)



Visualizza i miei video nel canale di IK5XCT su YouTube

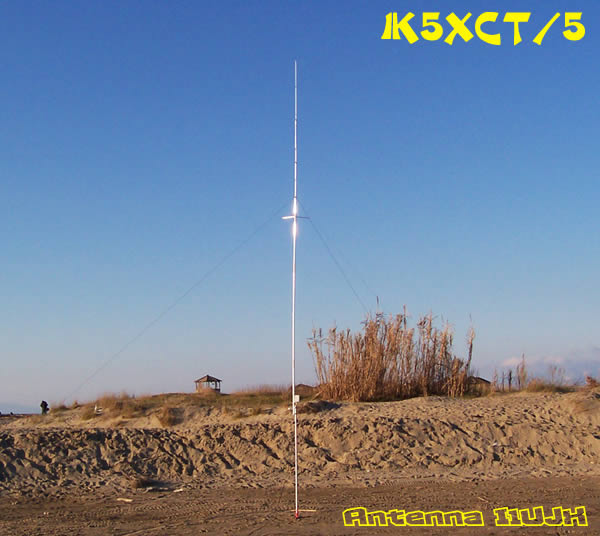

Anno 2009 - QSY on the Sea con Verticale I1UJX

Gennaio 2009 ... era arrivato il momento di un'antenna seria per andare in portatile QRO per le QSY estive,
questa mia uscita al mare d'inverno è stata una prova importante, l'antenna lavora bene per 7 bande con ros 1:1 dai 40m fino ai 10m

Ho trasportato l'antenna smontata in una coperta per evitare la collisione dei tubi in alluminio

Ho aggiunto 2 tubi in alluminio di circa 1m l'uno per alzare l'antenna dal punto dei radiali di circa 2 m come consigliato da Giovanni I1UJX

Gli elementi sono collegati tutti con delle fascette stringitubo.

Montata nella configurazione CW l'antenna è lunga 7m + 2 m di aggiunta.
Ho usato 3 tiranti che sono stati montati ad un'altezza di 7m  da terra (dopo la prima trappola)

Per facilitare l'installazione da solo ho acquistato un ribaltabile per canne da pesca, quindi

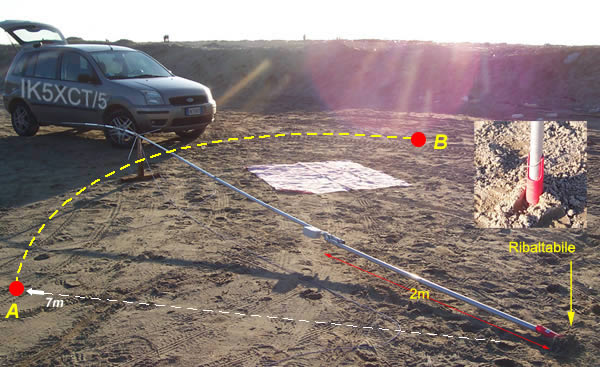

FASE1: Fissaggio Ribaltabile e tracciatura a 7 m di raggio dei 3 punti per i tiranti

FASE2: Montaggio Antenna con ancoraggio dei 3 tiranti dopo la prima trappola senza RADIALI

(Attenzione al punto dell'antena dove vi è il cappello capacitivo,
si deve essere provvisti di un oggetto distanziale altrimenti si rovinano i listelli del capello)

FASE3: Fissaggio dei  Tiranti A e B (vedi foto) sui 7m del raggio a 120°  nella stessa direzione del ribaltamento

FASE4: Accompagnando l'antenna dalla cima al fondo portare l'antenna
alla perpendicolare sfruttando il ribaltabile e tenendo in mano il 3° Tirante

FASE5: Fissare il 3° Tirante sul raggio di 7m precedentemente segnato .

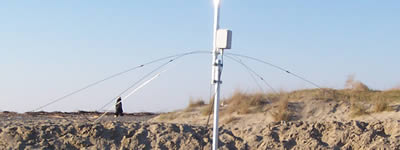

FASE6: Fissaggio dei 7 radiali ... L' ANTENNA è ON AIR

I radiali sono di 1,2m ma divisi in 2 parti, da riunire al monento, questo per rientrare nella misura massima di 1M.

SI....TUTTE LE PARTI dell'antenna rientrano in un imballo di 1M .. questo ne fa una grande antenna per essere usata in una QSY

IMPRESSIONI: i segnali sono ottimi, ed i rapporti buoni, si riesce a
spaziare nelle varie bande senza nessun accordatore, anche se Giovanni fornisce le misure sia per CW che Fonia,
una volta installata per CW ho lavorato bene anche in fonia con FT857 senza avere segnalazioni di Hi-Ros

Anno 2008 - Costruzione del K2#6378

Febbraio 2008 costruzione del Elecraft K2 #6378

Configurazione Gennaio 2009:

QRO: Yaesu FT-920 + RAKE 150 + MFJ-986 + Paddle Bencher BY02 + Keyer DXKEY

QRP: Elecraft K2 #6378 + Swr& Power Meter REVEX W100 + Small Wonder Lab SW-80

Portatile QRO: Yaesu FT-857 100W + Verticale I1UJX oppure (DK9SQ Canna da Pesca 10m + Balun UN/UN)

Portatile QRP: Small Wonder Labs DSW-II 20m 4 W + Dipolo Inverter V 20m

LOG/PSK31/RTTY: Logger Freeware - Digital Hardware: T-LINK 03 9k6 Modem G3RUH - KAM

Anno 2006 - Installazione della Butternut HF9V

-  ..-   ..-.  .  .-.

RECUPERO ed UTILIZZO della BUTTERNUT HF6V divenuta poi HF9V

1996 - 2006

Quando abitavo a Pontedera (PI) nel 1996, dopo avere fatto molte ricerche sulle antenne, decisi di acquistare e di installare una Butternut HF-6V con il kit CPK, piano di radiali virtuale. L'antenna sembrava funzionare, ma con il poco tempo che avevo non riuscii ad usarla molto... Dopo circa 6 mesi mi trasferii da Pontedera a Cascine di Buti .. e non mi portai dietro la Butternut... finì in "cantina"...

A Cascine di Buti nel Maggio del 1998 decisi di ripartire installando un dipolo Levy Inverter-V per i soli 20m.. piacevole fu ripartire, riprendere pratica al CW... costruire dei piccoli TX QRP.. la Radio mi appassionava ancora ma ... UNA SOLA BANDA non bastava..

Il 4 Giugno 2001 decisi di mettere su una Verticale Cushcraft R5.. 5 bande da 20m ai 10m .. indubbiamente è stata una bellissima antenna che mi ha dato molte soddisfazioni, mi ha permesso infatti di lavorare 250 paesi del DXCC CW con soli 100W ..

DICEMBRE 2002: Avevo Bisogno delle Bande Basse per poter vivere la notte in radio, per poter perfezionare il mio CW, per poter fare QSO in 80m  ... decisi di ingegnarmi nel trovare qualcosa che potesse stare sul mio tetto insieme all'R5 .. costruii un DIPOLO MORGAIN 40/80.

Il dipolo mi permise di essere attivo di notte .. caricava bene il mio TX con 100W (cosa che non potevo fare accordando l'R5) .. ero soddisfatto.. avevo l' Europa notturna a portata di mano .. ed i QSO volavano .. Bellissimi qso CW dove si parlava di qualsiasi cosa.. per il puro piacere e voglia di fare CW.. con quel contorno romantico che fa la notte con i suoi strani rumori e con le sue luci basse.

Nell'Inverno 2004 mi sono dato all'autocostruzione di un Piccolo Ricetrasmettitore in 80 metri CW della Potenza di circa 8W .. questo piccolo progetto mi ha portato a sfruttare al massimo questo dipolo Morgain (pur essendo basso sul tetto) permettendomi bellissimi qso (qrp style) con l'europa.

Dicembre  2005: era arrivato il momento di cambiare.. :  non avevo la banda dei 30m; mi mancava un'antenna che mi permettesse di essere competitivo nel DX in 40 e 80 e che mi permettesse di andare avanti nel DXCC CW nelle altre bande...

Pensa .. Pensa .. le ho vagliate tutte e vi dico tutte .. con mio cognato IK5PWQ abbiamo passato interi pomeriggi, passeggiando tra le colline di Cascine, a parlare delle possibili soluzioni ..

RISPOLVERARE la BUTTERNUT HF6V era la soluzione ottimale, sia a livello economico (ce l'avevo già) .. che funzionale..

L'antenna non era in buone condizioni .. fu un lungo lavoro tra i manuali messi in rete da Bencher, i rottami in cantina.. e la tanta buona volontà ...

Iniziai con il pulire ed individuare i tubi di alluminio, poi le bobine, i condensatori, rifare staffette di alluminio perse in cantina.. .. 2 mesi dopo l' ANTENNA  riprendeva la sua forma.

L'antenna era una HF6V ovvero 6 bande : 10 15 20 30 40 80 metri ... sinceramente mi sarebbe piaciuto non perdere i 12m ed i 17m gran bella banda all'imbrunire ..ed allora cercai il KIT 1217 che trovai a buon prezzo. Successivamente installai anche il kit per i 6M ..

GRANDE DILEMMA::::  METTERE il KIT CPK oppure pensare a dei Radiali ???

L'ANTENNA VERTICALE NON FUNZIONA SENZA RADIALI

Per avere un'antenna competitiva dovevo avere i RADIALI ... come avrei potuto fare con i radiali .. iniziarono le ricerche su Internet ... dove ebbi modo di trovare sia il KIT della Butternut STR-II e sia il KIT della Cushcraft APR-18A .. sicuramente validi, ma le soluzioni prospettatemi richiedevano troppi punti di ancoraggio che io non avevo (tetto condominiale!) e delle lunghezze in 80m di 20m ... pensa ... pensa .. pensa

IDEA: .... Potevo sfruttare il DIpolo MORGAIN come 2 radiali accordati per i 40 e 80 e per gli altri 7 fare come un multi dipolo parallelo ... con distanza minima tra un radiale e l'altro di 15cm. (7 x 15cm) ... avrei avuto bisogno di circa 1 m in basso (!) con una struttura assai pensante al vento ... .... NON avrebbe sicuramente funzionato meccanicamente...

Altra IDEA::: DIsporre questo multidipolo su di un cerchio .. la circonferenza sarebbe stata di 1m circa e quindi il suo diametro appena 35cm circa .. POTEVO PROVARE ...

Il radiale piu' lungo sarebbe stato circa 7,4m per i 30m ed il piu' piccolo 1,45m per i 6m.. quindi non sarebbero serviti tutti cerchi grandi 35cm .. per esempio a 7,4m avrei trovato solo il radiale dei 30m e quindi sul fondo del dipolo bastava un anello di 18cm di diametro per tenere la distanza di 15cm dal Morgain, per esempio il 5° anello sarebbe bastato di diametro 25 per sorreggere i 3 radiali dei 17m dei 20m e dei 30m  (vedi la teoria ed i disegni)

Ho diviso la struttura in 10 anelli in maniera da aver i fili abbastanza tesi.

ECCO L'EFFETTO:



Riflessioni di IK5PWQ (riflessione sicuramente piu' tecnica!) che mi ha aiutato ad installare l'antenna:

<< La Butternut è stata ottimizzata direttamente sul tetto con ROS prossimo ad 1:1 in tutte le bande tramite analizzatore MFJalla base, agendo sulla lunghezza fisica elementi-induttanze e con l'opera di "cut & try" per gli elementi slave filari. Dalla teoria sappiamo che le perdite di terra di una GP 1/4 d'onda con 4 radiali, posta almeno a 1/2 sul suolo reale ha un rendimento paragonabile alla stessa verticale posta direttamente sul suolo con 120 radiali. L' istallazione di XCT prevede due radiali 1/4 dai 40 ai 6 metri e due radiali 1/8 caricati linearmente per gli 80 metri il tutto riunito in due fasci opposti di 180 gradi che renderanno il lobo d'irradiazione leggermente ovalizzato nelle direzioni mancanti rispetto ad almeno 3 o 4 fasci di radiali.
L' altezza sul suolo reale è di circa 15 metri quindi 1/2 per i 30 metri e la base antenna è a circa 1,4 metri sul tetto da dove partono tutti i radiali che poi vanno ad ancorarsi con le loro estremità al livello delle tegole.
In condizioni di tetto completamene asciutto si avrà un comportamento dai 30 ai 6 metri paragonabile a 7 GP full size monobanda montate al suolo, ogniuna con almeno 60 radiali....scusate se è poco!!!
Invece credo che in caso di pioggia o gelo l' antenna non riesca più a vedere neppur parzialmente il piano di terra reale e si comporti anche in 40 e 80 metri, come un antenna accorciata per tali frequenze ma con un "ground plane" migliorato rispetto al reale. >>

VAI ALLA PAGINA DELLA DESCRIZIONE TECNICA DELLA BUTTERNUT HF9V con 9Band Radial

MICROFONO Home Made con RCF MD7000

Il PTT è stato creato con uno Switch a levetta e "rotellina", tipologia usata nel mondo dell'automazione come finecorsa, applicato praticando un foro nella plastica bianca di rivestimento di questa solida base con anima in ghisa che faceva parte di una Lampada da Ufficio (Morker) IKEA !

Luglio 2006 Il mio Shack:
Kenwood TS570D, Yaesu FT857, KAM, T-LINK by I5KXR Modem 9K6 per CLUSTER

ANTENNA BUTTERNUT HF9V

...-.- ..

1998 Mi trasferisco a CASCINE DI BUTI (PI) - ATTUALE QTH

Se hai Installato Google Earth puoi vedere la mia casa dal Satellite


La mia Storia dal 1984 al 1995

La Passione per la Radio è nata durante la mia infanzia. Mi furono regalati due Giocattolini, due walkie-talkie, con cui potevo collegarmi con gli amici a distanza.
Scroprii, giocando, che si sentivano uscire dall' altoparlante strane voci anche in mancanza dell'altro interlocutore e pensando che fosse guasto lasciai perdere turbato .
Dopo alcuni anni, data la mia passione per tutto ciò che era tecnologico, feci amicizia con un riparatore di Elettrodomestici, Carlo Banti, al quale chiesi se i miei walk talk erano rotti perchè ogni tanto ci sentivo delle voci radiofoniche. Mi spiegò che i walkie-talkie non erano altro che dei ricetrasmittenti che funzionavano in banda CB su un unico canale ...
-

Capii che era possibile fare dei collegamenti che superavano i metri consentiti dalla capacità del giocattolo.
Il Baracchino CB
In occasione del Natale 1984, mi feci regalare il primo Baracchino (Ricetrasmittente CB) e la prima antennina da terrazzo.
Iniziò così la mia esperienza in campo radiofonico. Riuscii a collegare i paesi vicini a Santa Maria a Monte (PI) dove abitavo con i miei genitori. Poi, sostituendo l'antenna esistente con una Ground Plain 5/8, sono riuscito a collegare anche paesi stranieri, confermando il QSO (collegamento via radio tra due persone) anche con il reciproco invio di cartoline personali, in gergo QSL.

QSL is OK VIA BUREAU 100%

1990 - La mia licenza Speciale di Radioamatore IW5CNW
Col tempo, appassionandomi sempre più al vasto mondo della Radio, decisi di sostenere l'esame di Teoria di Radioamatore per far si che questo mio hobby divenisse una cosa sempre più professionale. L'esito fu positivo e divenni IW5CNW.
Iniziai dunque a praticare QSO in fonia SSB ed a partecipare ai Contest indetti dall' ARI (Associazione Radiamatori Italiani).
Grazie a Radio Rivista notai che nelle frequenze VHF/UHF era possibile effettuare QSO intercontinantali su satelliti Transpoder dell' AMSAT tipo Oscar 13 o 10.

1993 - Il passaggio all' Ordinaria e il mio nominativo IK5XCT
L'esperienza satellitare mi avvicinò molto al DX (collegamento a Distanza X incognita). Purtroppo i satelliti radioamatoriali, non essendo geostazionari non permettevano un' attività full-time, ovvero mi trovavo molto spesso con la voglia del DX, nel tempo libero, ma non trovavo disponibile il satellite.
Questa è stata la molla che ha fatto vacillare l'idea di passare al mondo delle HF ovvero le bande DX per eccellenza, dove il collegamento non avviene su di un trasponder, ma avviene per propagazione naturale.

Iniziai lo studio della telegrafia (CW) necessaria per poter prendere la licenza ordinaria e poter trasmettere in HF. Il mio insegnante fu l'amico Stefano IK5PWQ, che poi diventerà anche mio cognato, il quale mi appassionò alla telegrafia, alla sua musica e alla sua potenza nel vero e proprio campo di battaglia... il DX.
Con il CW era possibile penetrare l'etere, era possibile ermetizzare il QSO dispersivo in fonia, senza eliminare quel senso umano che e' puro della musicalità del tocco inconfondibile di un operatore.
Nel Giugno del 1993 ebbe esito positivo l'esame di Telegrafia e nel Dicembre '93 potei esere attivo come IK5XCT. Inizio' l'attività di autocostruttore sia di antenne che di piccoli TX QRP.. Mi sono iscritto al GQRP club (n. 9597) e all'I QRP club (n. 239) dove ho potuto prendere spunti per l'autocostruzione.
Dopo varie esperienze di autocostruzione e, dopo diverse pause di riflessione che mi hanno spesso distolto dalla passione di OM, ho ripreso la mia attivita' con le seguenti condizioni di lavoro che si sono modificate nel tempo (tra baratti, cambi e vendite)...

1995 Mi sposo e vado ad abitare a PONTEDERA (PI)

I miei RIG dal 1988

Yeasu FT23 VHF FM
Kenwood TH77 VHF/UHF FM
Kenwood TR751 VHF All Mode
Kenwood TR851 VHF All mode
Kenwood TS450SAT HF All mode
FT817 All mode HF/U/V 5W
KENWOOD TS570D HF All Mode
YAESU FT857 All mode HF/U/V
Home Made QRP DSWII-20m
Home Made QRP SW-80+ 8W
Yaesu FT920
Elecraft K2 #6378
Aplificatore RAKE 150

ANTENNE DAL 1988

Tonna 11 ele VHF
Tagra 20 ele UHF
Dipolo Rotativo 20m
Dipolo Full Size 160m
Verticale 40 m
Levy INV V 20m
Dyamond VHF 2x5/8
ECO 5 ele VHF
Cushcraft R5 5 bande HF
Dipolo Morgain 40/80
EH Antenna 20m
Vertical LW 10m
with DK9SQ Portable Tower
Butternut verticale 9 bande HF9V

UN FILTRO ANTI TVI CHE FUNZIONA DAVVERO

Questo trafiletto non vuole essere una pubblicità, ma solo il mio grazie per avermi risolto un terribile e fastidioso problema

Dopo Aver Installato l'antenna Butternut HF9V mi accorgo che avevo problemi di TVI (forse c'era maggiore irradiazione!), ho ricercato disperatamente una soluzione, ho costruito filtri fatti in casa,  ropitratta, trasmesso con batteria, installato filtri di rete... nulla è servito.

FINALMENTE trovai un sito senza "tanti fronzoli", semplice e professionale, proprio con quello che cercavo.. il sito è di un radioamatore IK1VQW Pier Paolo, lo si puo' leggere all'indirizzo
http://www.ik1vqw.it/page8.html

Ho subito provveduto a scrivergli esponendogli la mia logorata esperienza .. in seguito alla sua risposta ho provveduto anche a telefonargli e, mi ha raccontato le sue vicende con i vari casi che questi filtri avevano risolto nel tempo .. la cosa mi aveva convinto al punto che valeva la pena provare.

Mi arriva il filtro a casa..... è ben fatto, con bobine in strip-line per cui indeformabili
e dei condensatori di precisione smd tarati all'occasione..

PIANIFICO L'INTERVENTO e, seguendo precisamente le istruzioni dettate da IK1VQW .. riesco a risolvere il mio problema.. TNX IK1VQW



HPE CU ... FOREVER CW .. 72 & 73 de Stefano

...-.- ..

- ..- ..

. ... . ..

  free counters
