Amplificatore 15 watt  2200 metri

Testato 10 Agosto 2016

LF amp


Un consiglio di Hans l'autore del KIT Ultimate 3  alcuni info su 472khz in nostro amico OM HB9ASB ha ottenuto con la potenza di 50watt sul KIT Ultimate 3 una modifica da 1watt a 50watt, nel sito Tony  consigli di capire di come aumentare la potenza.

http://www.hanssummers.com/

 http://www.472khz.org/

Ciao a tutti sono Antonio ik1hgi

La costruzione del mio Ultimate 3 qrp, leggevo delle informazioni sui i 630 metri, ho acquistato con molto piacere con l'interessi altro nuovo Kit di Hans, mi per metteva di poter lavorare solo sui 630 metri anche con una potenza di 400mw.

IL nostro carissimo Tony HB9ASB ha realizzato un amplificatore per la U3 per 136 e 472 kHz, Un amplificatore per bande LF / MF fornisce in uscita da 25 a 50 Watt

mi sono detto adesso il piacere di poter realizzare idem uguale, un tx con stadio finale IRF640 che eroga circa 10 Watt, finalmente dopo tanti relazione ho trovato qualcosa che mi ha fatto ottenere il risultato di bene 10 watt lavorando nei modi QRSS 3, QRSS 10 Opera , WSPR, anni che si parla questa banda adesso si può possa  realizzare qualche Trasmettitore da 1 watt, su questa banda, già  alcuni OM già la utilizzavano. voglio darvi la mia testimonianza del mio primo Amplificatore con U3 trasmettitore sui 477,700 Khz nel modo QRSS 10 consiste che ogni 10 mS un carattere per la trasmissione.

Ho utilizzato una basetta incisa con una punta da trapano per fresare, ho utilizzato basetta FR4 e ho disegnato con una matita le parti interessati dello schema, le parti volanti ho utilizzato un filo del 2mm la tensione porta sul filo di 6 ampere sul Driver, idem anche sul Gate una tensione di lavoro 1,2+ volt in questo sistema non riscalda ho utilizzato IRF640 che mi sono trovato in casa, la potenza irradia con un finale intorno 10 watt.

Seconda del tipo e dimensioni dell'antenna e la circostante potrebbe essere necessario 10 a 100 W di potenza TX (a volte anche di più) per irradiare 1 Watt E.I.R.P



Tony HB9ASB ha realizzato un amplificatore per la U3 per 136 e 472 kHz, un amplificatore per bande LF / MF fornisce in uscita da 25 a 50 Watt, mi sono detto adesso facciamo anche questo per uso dei 136 khz, nel mese di Agosto avevo realizzato per 472 khz, stadio finale IRF640 che eroga circa 10 Watt, finalmente dopo tanti relazione anche per 136 khz ottimo risultato bene 25w watt, i primi test modi QRSS3, QRSS10 Opera, WSPR2, alcuni OM già la utilizzano, la mia testimonianza del mio primo Amplificatore LF per il trasmettitore con Ultimate 3.

Schema Amplificatore da 20 watt

Circuito PA

LPF

La PA è seguito da filtri passa-basso separati per il 2200m e 630m band, da usare i valore condensatore singolo (10nF), ho usato 500V condensatori mica (NOS, Russia), ma MKP ceramica dovrebbero funzionare così, se le tolleranze sono stretti (5%).. Le bobine sono avvolte su un Amidon T106-2 72 giri) sul KIT Ultimate 3 capire di come aumentare la potenza.

Epcos N30 ferrite toroidale, Ø 10,8 (Dia.) X 4,75 millimetri

LF amp

 http://de.rs-online.com/web/p/ferrit-ringkern/6479907/

__________________________________________________________________

E. I. R. P Come si calcola la potenza di modo E.I.R.P per 136 e 472 kHz Con grandi antenne è facile generare diversi 10 o anche 100 Watt EIRP. Esecuzione di 500 W di potenza RF in antenna "gigante" (caso 4) si tradurrà in un EIRP teorica di 522 W. Anche tenendo conto di una perdita aggiuntiva di 2 dB a causa di una quota inferiore efficace l'EIRP è ancora circa 320 W!

La descrizione da me come avviene

La relazione Tony HB9ABS, ho avuto la possibilità di aumentare del Ultimate 3 per la banda 630 metri con la potenza di uscita da 250 mW, posso ottenere la potenza di RF da 1 watt al 10 watt utilizzando IRF640, Amplificatore da me realizzato vedendo lo schema di TONY HB9ABS non e stato un complesso di montare, a funzionato subito senza errori ho visto la potenza sui 5 watt, con una tensione del Gate di 0.8 volt, si può avere due possibilità di potenze da 5 watt, con 10 watt, con un assorbimento di 6 Amp, sto lavorando con una tensione maggiore previsto, attuale la tensione in uso di 16+ volt, la regolazione per la potenza si può agire con cura il gate non superare il livello di (tensione 2 volt provate si riscalda il finale) l'entrata del RF di 200mw, ho aggiunto un trimmer sull'amplificatore in entrata, da notare sul gate messo una ferite sul Gate per RF, utilizzando 200 mW avrete al massimo 10 watt regolabile.

Basetta selegrafata

T106-2 filo 0,9 mm

Posizione Finale

Filtro 472 khz

T106-2 T38 AWG#0,9

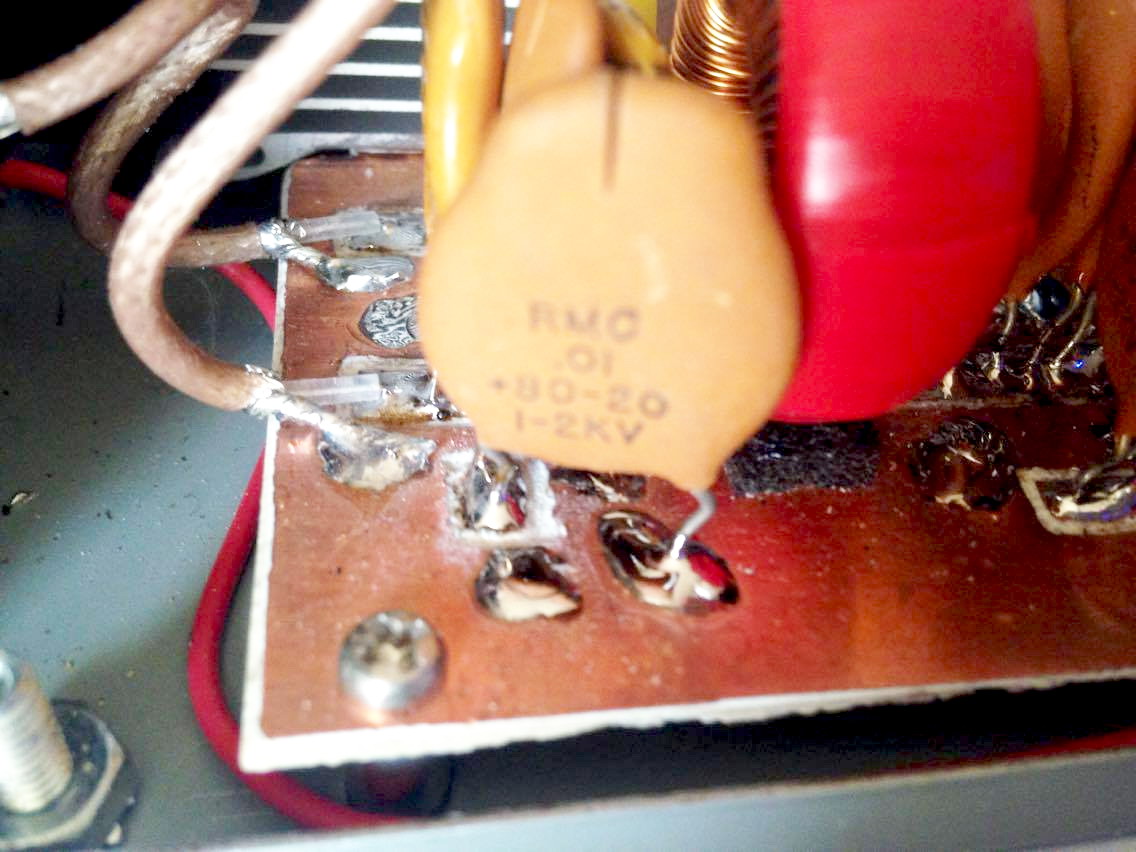

Posizione corretta C xx 250volt

Lato OUT IN

Lato di regolazione di tensione Gate

Dissipatore da CPU

Contenitore di Aliment. PC

Potenza di 10 watt

Potenza di 5 watt

Test di tensione lavoro 13,5+ volt

Test di tensione lavoro 24+ volt

La primi risultati dopo i primi test con l'amplificatore

Il filmato come lavora da 200mw 5 watt 10 watt

  https://www.youtube.com/watch?v=DmToxW2YEF0



Questo filmato fa vedere la possibilità di capire la verità no frottole!!!!! notiamo la differenza in entrata dal Ultimate 3 con 200 mW e regoliamo la potenza da 0.1mw fino al massimo uscita 7 / 13 watt, la regolando avviene con un trimmer messo per la mia comodità di regola la RF in entrata del amplificatore con 100 mW 200 mW del Ultimate 3 cosi si puoi avere la potenza desiderata,

Tony HB9ABS ottenere fino a 50W, l'efficienza è di circa 85%
Con la tensione  di 12+V, offre U3 di 350mW sulla bande del 630 metri, utilizzando (3 BS170). Per sopprimere la tendenza ad oscillare ad elevate correnti, ho aggiunto un condensatore mica 2n4 argento tra gate e terra, anche SSB sarebbe possibile sulla 630m Band.

73 de Toni HB9ASB





Altro sistema da proporre su 630 metri un amplificatore da 100 watt

http://funkperlen.blogspot.it/2015/11/630m-band
