Ultimatu 3 QRSS Kits

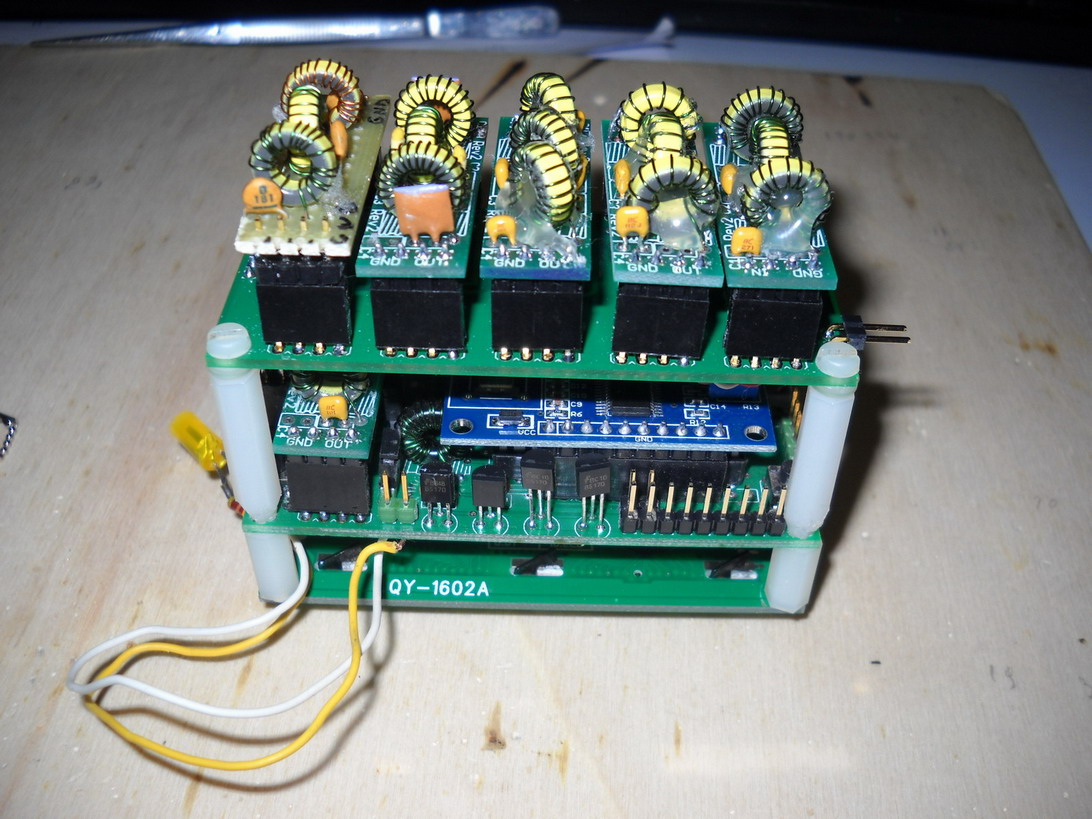

Sono un grande fan di Hans Summers sito di (G0UPL) e il suo impegno ha lanciato un kit per varie modalità di trasmissione in cw, In realtà genera tutte le bande da 10/160 metri, utilizza in sistema QRSS cw lento. il mio primo kit utilizzando la banda 17 metri banda da me desiderata da tempo nel mie DXCC,  nel mio caso nella foto nella sinistra, così come si vede sul filmato utilizzo 6 bande con un multi dipoli sotto tetto utilizza multi banda. L'ultima versione, nel  foto  linee visualizzare, e può anche essere  dotato di una scheda relè. Esso consente di saltare tra le bande da 10/80 metri.



http://qrp-labs.com/



Ultimate3/3S QRSS/WSPR

 Ballon VE3KCL



VE3KCL Balloon Live Tracking

Ciao a tutti sono Antonio ik1hgi, e voglio lasciare la testimoniare dell'ottimo lavoro svolto dal grande Hans.


Sono stato invogliato a costruire questo primo kit Ultimate 3 circa un anno fa che sta lavorando, poi ne ho realizzati quattro e tutti hanno funzionato subito al primo colpo senza nessun problema. Ho provato subito sulla banda dei 20 metri impostando il Beacon sulla frequenza 14098,70 mhz.
Ho avuto immediatamente una conferma di ricezione da K3MT a oltre 5000 km attraverso l'Oceano Atlantico utilizzando un dipolo sotto il tetto ! Tutto questo con soli 150 mw di potenza.



Personalmente ho utilizzato questo kit su tutte le bande da 10 a 80 metri, utilizzando solo 4 transistor BS170 facendo funzionare la PA su 12+V con una piccola ventola da PC per il raffreddamento e mette fuori circa dei millewatt, in 20 metri con potenza di uscita fra 150 mw e 350 mw.
Si potrebbe facilmente integrare nei propri progetti chiedendo Hans delle domande risponde sempre alle mie e-mail e fornisce accuratamente tutte le informazioni necessarie per la realizzazione del circuito.


Se siete alla ricerca di un ottimo progetto QRP in kit, il Ultimate 3 di Hans è quello che vi serve e vi darà molto divertimento da radioamatore.
Mille grazie Hans!


Quello che ho ottenuto con il kit della ultima versione Ultimate3 ho avuto il piacere di ricevere dei rapporti sul sito
ReveverBeacon alcuni informazioni da Om che hanno ascoltato esodo sui mie beacon.

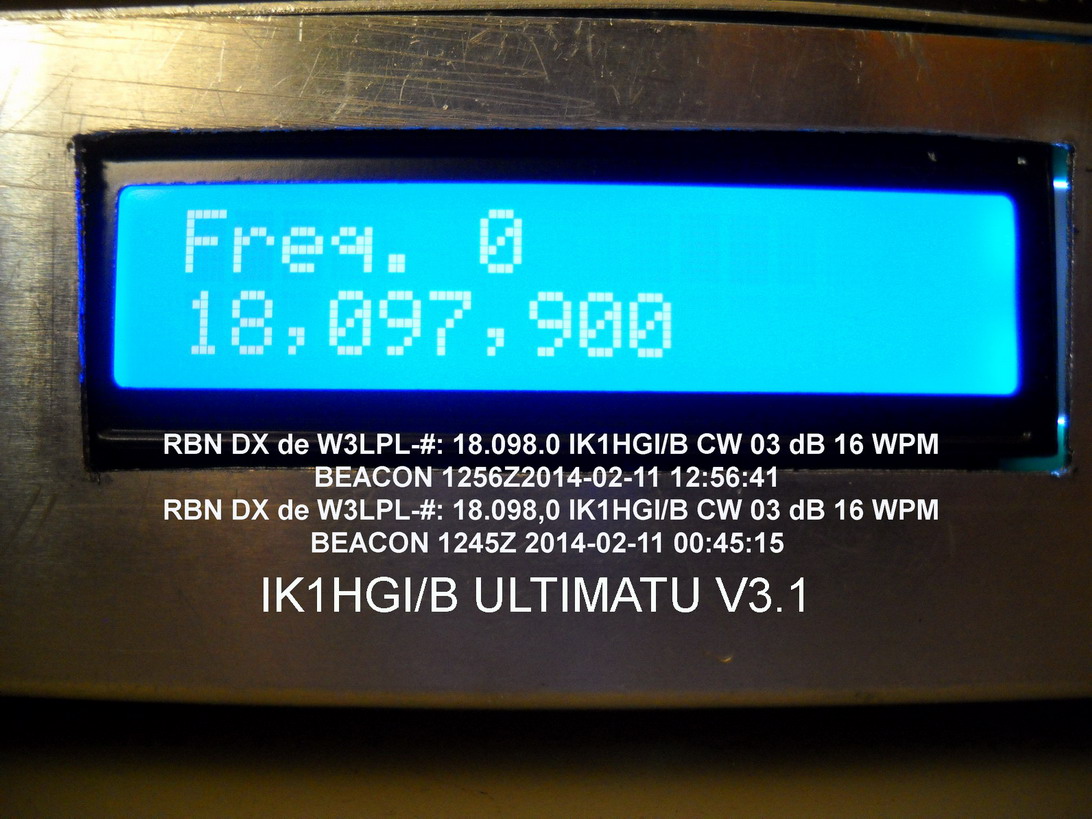

La trasmissione a morse Cw Beacon nella frequenza 18.099,00 km con 200 mW. W3LPL Si tratta su 6757 Km calcolando la potenza di 190mW di circa, incredibile con poca potenza grazie sempre la propagazione, 17 metri con una Antenna Dipolo e altra  Antenna Windows 10/80 metri con Ultimate 3,2 noto per essere programmato per diverse frequenze per lì per emettere il mio Beacon.



Per WSPR ho Beacon le seguenti frequenze:

  • 160 Meter Band
  • 80 Meter Band
  • 40 Meter Band
  • 30 Meter Band
  • 20 Meter Band
  • 17 Meter Band
  • 15 Meter Band
  • 12 Meter Band
  • 10 Meter Band
  • 1.838,000 – 1.838,200 kHz
  • 3.594,000 – 3.594,200 kHz
  • 7.040,000 – 7.040,200 kHz
  • 10.140,100 – 10.140,300 kHz
  • 14.097,000 – 14.097,200 kHz
  • 18.106,000 – 18.106,200 kHz
  • 21.096,000 – 21.096,200 kHz
  • 24.926,000 – 24.926,200 kHz
  • 28.126,000 – 28.126,200 kHz





se  avete problemi caricare il Flashplayer

http://get.adobe.com/flashplayer/otherversions/



Ultimate3 in corso da quattro giorni non-stop di montaggio, il kit in formato standard con un singolo BS170 e 5V produce circa l'uscita 100mW RF. Prendendo un cavo GR58 di ottima qualità, la perdite e di poca tolleranza, ho sistemato il Rosmetro sotto tetto e ho visto la mia potenza da 150mW a 120mW con un cavo lungo di 15 metri a parte tra i 50-100mW sta raggiungendo il punto di alimentazione dell' antenna il TX ha poca perdita e la soddisfazione arrivare dal capo al mondo.





          http://groups.yahoo.com/neo/groups/QRPLabs/photos/albums/1376214032



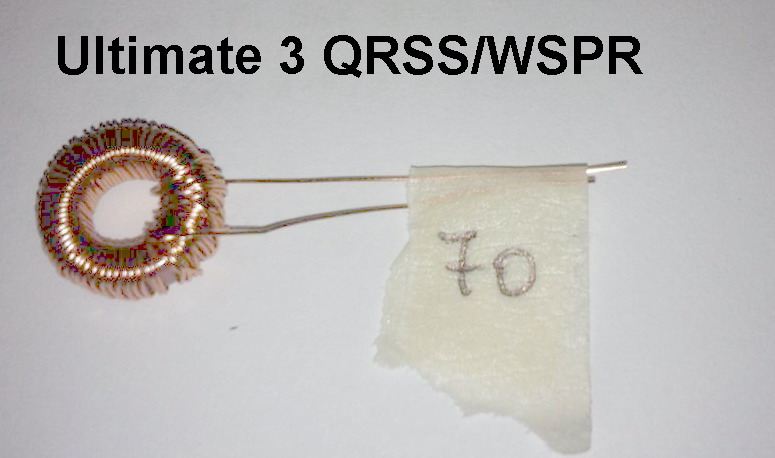

Il Ultimatu 3 richiede un alimentatore +5V DC, essere desiderosi di ottenere l'unità di andare alimentare con un regolatore 7805 per il circuito del kit poi si può usare una tensione per aumentare la potenza, fino al un limite di 300mW utilizzando una tensione diversa del Kit, la tensione da utilizzare per i finali 2N7000 con una tensione di 7,5 volt per con 4 transistor 2n700 possiamo arrivare un massimo di potenza di 300mW, oppure usare un vecchio caricatore del telefono" in stile PSU trovato in cantina, con un piccolo regolatore esterno per ridurre l'output 7.5V dell'alimentatore da 13+v fino a 5+V



Qui il trasmettitore già in opera con la potenza solo 200 mW, la trasmissione cw morse lento per capire come si possa trasmettere in QRSS la velocità di 5 wpm  avendo il guadagno di 20 db 100 mW darebbe 24h24 dal 1 Novembre 2013, senza alcuna delle deviazione di frequenza, il trasmettitore per ricevere i segnali bassissimi ho utilizzato l Software Argo  i2php ik2czl  i segnale ricevuti in 10140,80 Khz, alcuni segnali della mia ricezione TEST de segnare. 10.140,80 Khz

 http://www.reversebeacon.net/dxsd1/dxsd1.php?f=0&c=ik1hgi%2Fb&t=dx

WZ7I  IK1HGI/B 21145,0 CW BCN 2 dB 15 wpm 1718z 09 Apr 2014
LA6TPA  IK1HGI/B 21145,0 CW BCN 5 dB 15 wpm 0742z 09 Apr 2014
WZ7I  IK1HGI/B 18095,0 CW BCN 3 dB 15 wpm 1708z 09 Apr 2014
OL5Q  IK1HGI/B 7.039,2 CW BCN 1 dB 15 wpm 1744z 9 Apr 2014
HA2KSD  IK1HGI/B 7.039,2 CW BCN 5 dB 15 wpm 1510z 9 Apr 2014
SK3W  IK1HGI/B 14090,0 CW BCN 2 dB 15 wpm 1748z 9 Apr 2014
OH6BG  IK1HGI/B 14090,1 CW BCN 5 dB 15 wpm 1746z 9 Aap2014
ON5KQ  IK1HGI/B 10137,7 CW BCN 3 dB 15 wpm  1900z 9 Apr 2014
KM3T  IK1HGI/B    18095,0 CW BCN 3 dB 15 wpm  0547z 12 Jun 2014
SK3W IK1HGI/B 14099.6 CW BCN 7 dB 17 wpm 0720z 12 Jun 2014







http://hamqth.com/activity.php?callsign=IK1HGI

Questo sono i risultati ricevuti dal sito HamQTH in RBN i rapporti di segnali ricevitori

collegati in automaticamente immettano i segnali ricevuti di propagazione











dBm alla tabella di conversione Watt

dBm Watts   dBm Watts   dBm Watts
0 1.0 mW   16 40 mW   32 1.6 W
1 1.3 mW   17 50 mW   33 2.0 W
2 1.6 mW   18 63 mW   34 2,5 W
3 2.0 mW   19 79 mW   35 3.2 W
4 2.5 mW   20 100 mW   36 4,0 W
5 3.2 mW   21 126 mW   37 5.0 W
6 4 mW   22 158 mW   38 6.3 W
7 5 mW   23 200 mW   39 8,0 W
8 6 mW   24 250 mW   40 10 W
9 8 mW   25 316 mW   41 13 W
10 10 mW   26 398 mW   42 16 W
11 13 mW   27 500 mW   43 20 W
12 16 mW   28 630 mW   44 25 W
13 20 mW   29 800 mW   45 32 W
14 25 mW   30 1,0 W   46 40 W
15 32 mW   31 1.3 W   47 50 W

http://www.cpcstech.com/dbm-to-watt-conversion-information.htm



Ricordate quando il calcolo della produzione totale che la FCC consente solo 36dBm EIRP (4 watt)! potenza trasmessa deve essere configurato correttamente per prevenire potenziali problemi di interferenza dovuta alla potenza isotropa equivalente irradiata superiore ai limiti definiti nella FCC parte 15.247 (i). Come definito FCC parte 15.247 (i), la potenza trasmessa dal trasmettitore può avere solo un livello di potenza massima di 1 watt o 30dBm. L'antenna può avere solo un guadagno massimo di 6dBi. Se la potenza del trasmettitore viene abbassata di 1 dB, il guadagno di antenna può essere aumentata di un ulteriore 3dB. Ad esempio, se un impianto ridotta potenza del trasmettitore per 29dBm, potrebbe utilizzare un'antenna avente guadagno 9dBi. In generale, per ogni riduzione di potenza 1dB al trasmettitore da 30dBm, . un impianto può aggiungere guadagno 3dB l'antenna Un elenco di trasmettitore contro antenna di guadagno è la seguente: 30dBm trasmissione - 6dBi antenna di trasmissione 29dBm - 9dBi antenna di trasmissione 28dBm - 12dBi antenna di trasmissione 27dBm - 15dBi antenna di trasmissione 26dBm - 18dBi antenna di trasmissione 25dBm - 21dBi antenna di trasmissione 24dBm - Antenna 24dBi


WSPR viene utilizzato sulle seguenti frequenze (restrizione locale possono essere a pagamento):
      LF 137.400-137.600
        137.600-137.625 (WSPR-15)

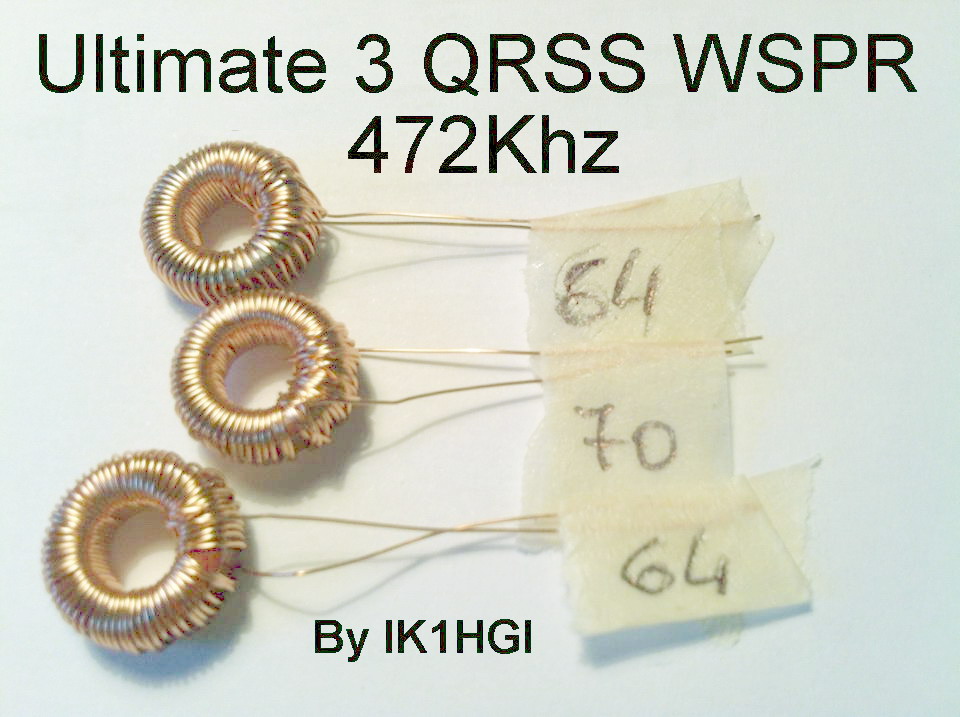

      MF 475.600-475.800
          475.800-475.825 (WSPR-15)
     160m 1.838.000-1.838200
              1.838.200-1.838225 (WSPR-15)
      80m 3594000-3.594.200
      60m 5.288.600-5288800
      40m 7040000-7.040.200
      30m 10.140.100-10.140.300
      20m 14.097.000-14.097.200
      17m 18.106.000-18.106.200
      15m 21.096.000-21.096.200
      12m 24.926.000-24.926.200
      10m 28.126.000-28.126.200
       6m 50.294.400-50.294.600
       4m 70.092.400-70.092.600
       2m 144.490.400
-144.490.600





http://home.scarlet.be/kohlp/Ham/Frequenzplan.html





E 'molto importante rendersi conto che di gran lunga la parte più difficile di qualsiasi operazione di successo con il beacon QRSS, sta nel mettere a punto l'oscillatore alla frequenza corretta. La maggior parte stazioni QRSS sui 30m ricevono una banda di 100Hz di larghezza da 10.140.000 a 10.140.100. Se sei molto al di fuori di della banda, ci saranno molte probabilità che nessuno veda il tuo segnale. È pertanto essenziale calibrare la frequenza usando un frequenzimetro molto preciso o un ricevitore calibrato accuratamente in precedenza.



Mi rimane altro che augurarvi buon lavoro saluti  ik1hgi Antonio

Se avete dei problemi mandami un messaggio rispondo, accetto consigli,

 e-MAIL Antonio ik1hgi
