Dopo 5 mesi ecco il nuovo

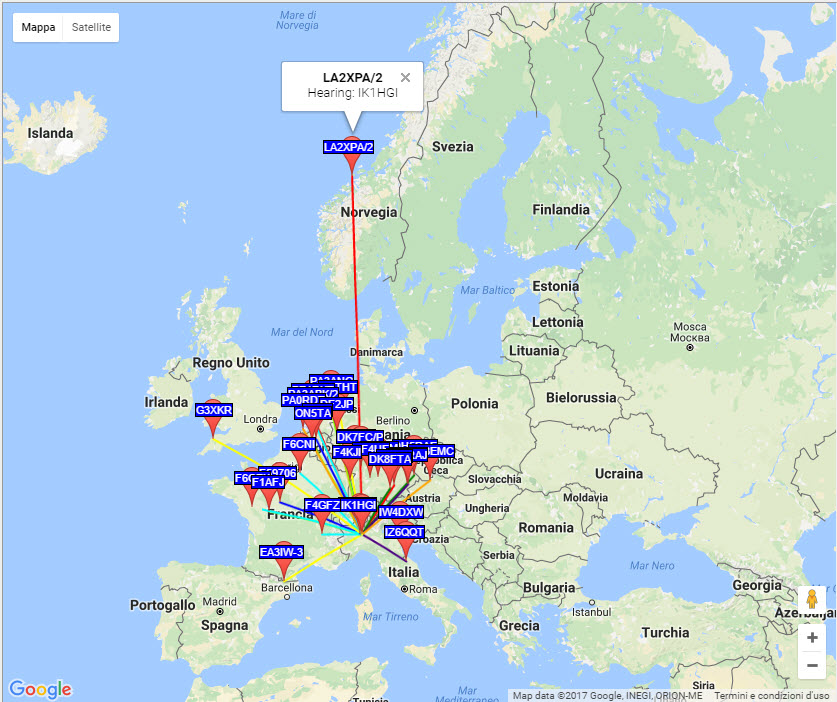

Dopo un 5 mesi sulla frequenza 137,485 khz periodo test ho avuto ottimi risultati, con rapporti di dia ascolto fino a 2000 km, utilizzando un'antenna a "Ombrello".

escrezione antenna:

ho usato una canna da pesca in torno 15 metri, ho fatto tanti giri ha forma aspirale, ho utilizzato del filo stentino della lunghezza pari a 25 metri, in discesa ho messo n° 6 fili, scendendo con distacco sui 120 gradi dal vertice in alto verso il basso, in punta ho distanziato di 15 cm la funzione questi fili in discesa forma cappello capacitivo antenna4 foto

Si tratta quindi di un'antenna mini considerate le bande operative (630 e 2200 metri), che è stata montata sul mio balcone 3 PIANO circa 15 metri piano terra di antenna

Alcuni suggerimento

Riguardando del trasmettitore Ultimate 3S per trasmettere su 137,500 Khz. da utilizzare amplificatore del G0MRF http://www.g0mrf.com/630m.htmm bisogna tenersi conto alcuni parametri nel Setup da impostare sul trasmettitore con Ultimate 3S

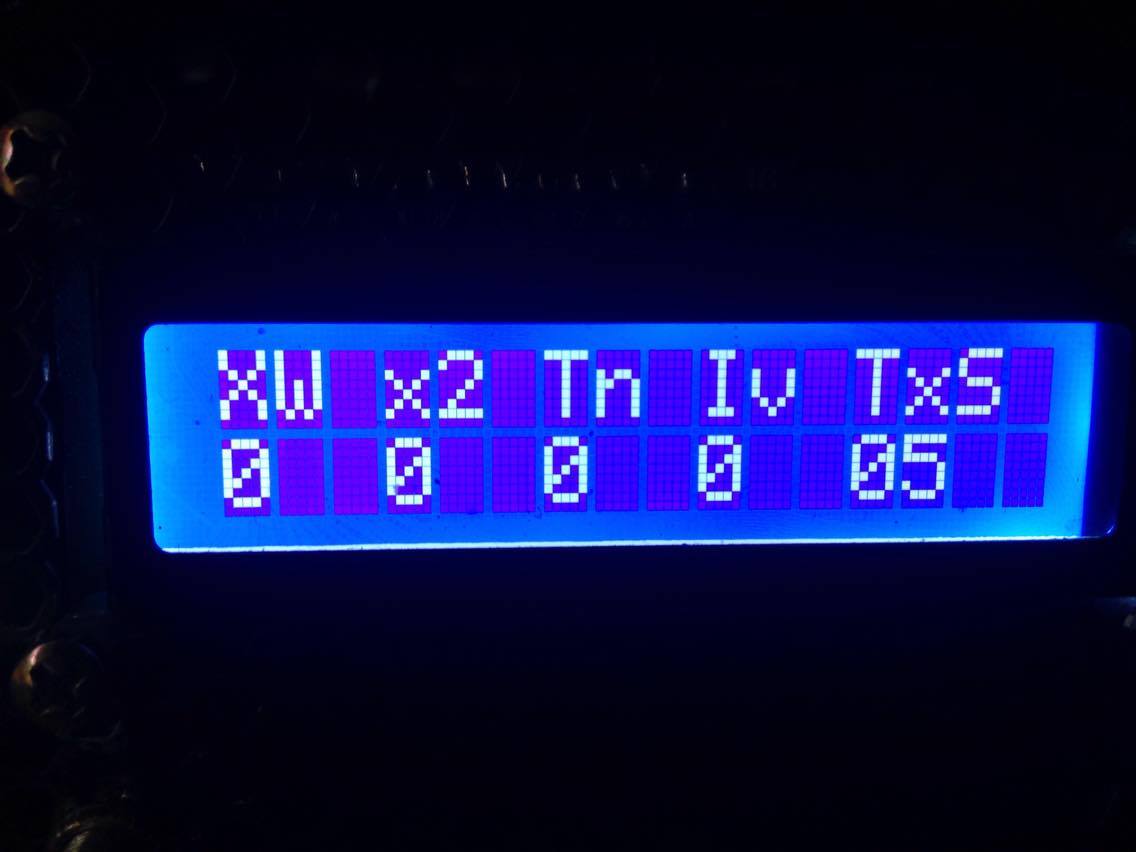

Qualsiasi frequenza da  impostare sul display dell' u3 andiamo nel X2-0 viene moltiplicata per X2=0 quindi noi dobbiamo impostare o impostare X2=1 avremo la frequenza 137,500 Khz  in realtà trasmetti sulla frequenza 275,000 khz ossia

Quindi mettiamo la frequenza 137.500 khz la modifica del parametro X2=0 consiste di impostare  su U3 la funzione X2=1 ora esce su frequenza 275,000 khz, il filtro dei 137,500 kHz non va bene!!!

Se mettiamo la frequenza 477.500 khz la modifica del parametro X2=0 consiste di impostare  su U3 la funzione X2=1 ora esce su frequenza 1,428 khz, il filtro dei 477,500 kHz non va bene!!!

Prima di poter mettere dentro di capire bene lavorazione del Amplificatore, i primi test che ho fatto non ho avuto dubbi ho provato anche con senza filtro dei 136 khz e  472 khz.

La banda dei 472 khz non va bene il filtro non fa lavoro  si utilizza anche senza filtro dei 472 e  lavora bene anche 136 khz.

Quindi non ho utilizzato per le due bande filtro passo passo  NO filtri (foto) le due bande ricorda x2=1 anche per la banda 478,500 lavora frequenza sul 1.428 vale anche banda dei 137,000 khz lavora sulla frequenza 274.000 khz

Ecco il nuovo amplificatore per le bande LF / MF,  due bande grande soddisfazione del merito della realizzato tutto l'autore David G0MRF del suo progetto, testato da mesi e le prestazione ottimi, le mie condizione di lavoro per queste due bande utilizzo Ultimate 3 con 50 mW Out, set up del Ultimate 3 la frequenza X2, per utilizzare amplificatore di questa ultima generazione, le descrizione del mio uso minima potenza di lavoro eroga 10 watt EIPR.

L'autore del progetto (David) dichiara che alimentando il circuito amplificatore con una tensione di 32 volt, la potenza RF raggiunge tranquillamente i 300 watt; in questo caso è necessario garantire una buona dissipazione del calore.

Personalmente non ho fatto un PROVE in queste condizioni, poiché allo stato attuale non possiedo un alimentatore di tali caratteristiche, anche antenna non e in grado di portare tutta questa potenza il massimo della mia antenna canna da pesca sono 10watt EIRP.

I mie testi sono con una tensione 13+/17+ volt, i finale sono freddi non ho sentito calore in questi giorni, qui un grande vantaggio può rimanere accesso 24h24, le prove già state realizzate da 2 mese

QRP LAB ULTIMATE 3.
Con una potenza pilota di soli 50 mW e una tensione di alimentazione di 13+ Volt, l'amplificatore ha erogato una potenza RF di 10 Watt EIRP (corrente assorbita circa 2 A).
I Mosfet finali sono rimasti completamente freddi e quindi l'amplificatore ha operato in piena sicurezza per 24H24 ore al giorno senza alcuna interruzione.

SPECIFICHE TECNICHE
L'amplificatore opera sulla banda dei 630 m (472 Khz) e 2200 m (136 Khz) e utilizza due Mosfet IRFP 360 in configurazione "push pull" guidati da un CMOS di tipo D flip-flop.
La potenza in uscita sulle mie condizioni varia da 10wtt, la tensione di alimentazione un minimo di +13 V,

L'amplificatore opera nei modi di trasmissione: CW, QRSS, WSPR, JT-9, JT-65 e FSK.

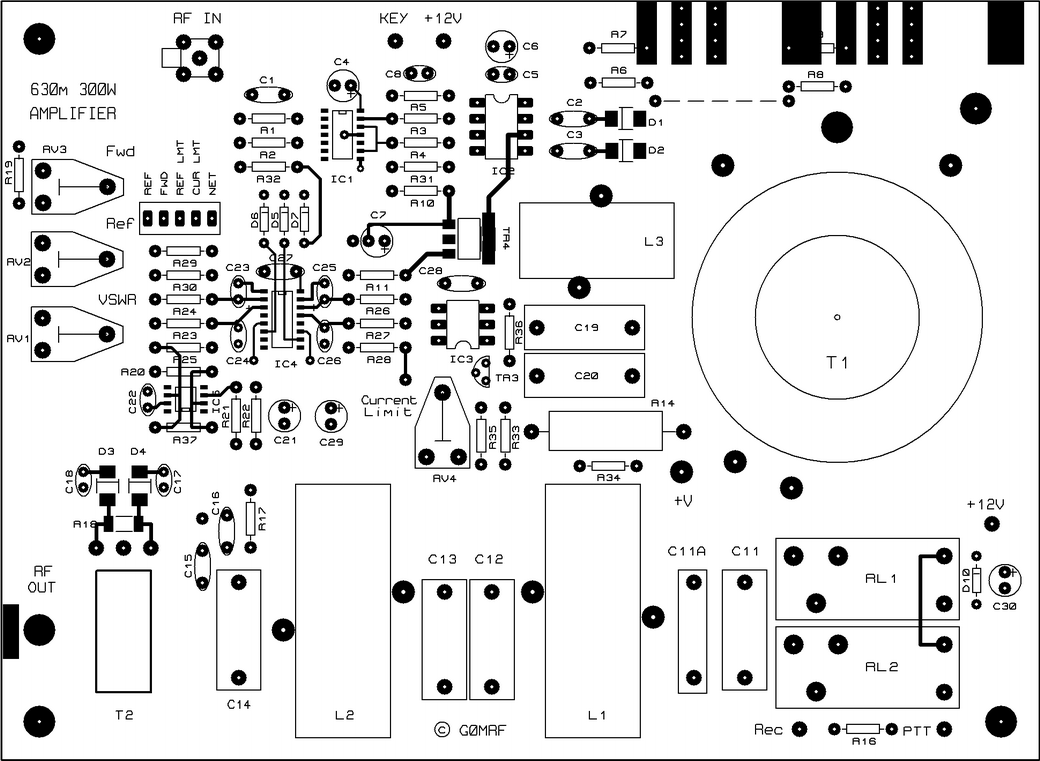

La descrizione del circuito e le altre informazioni utili alla sua costruzione, sono riportate nell'articolo pubblicato sul sito internet dell'autore all'indirizzo: http://www.g0mrf.com/630m.htm

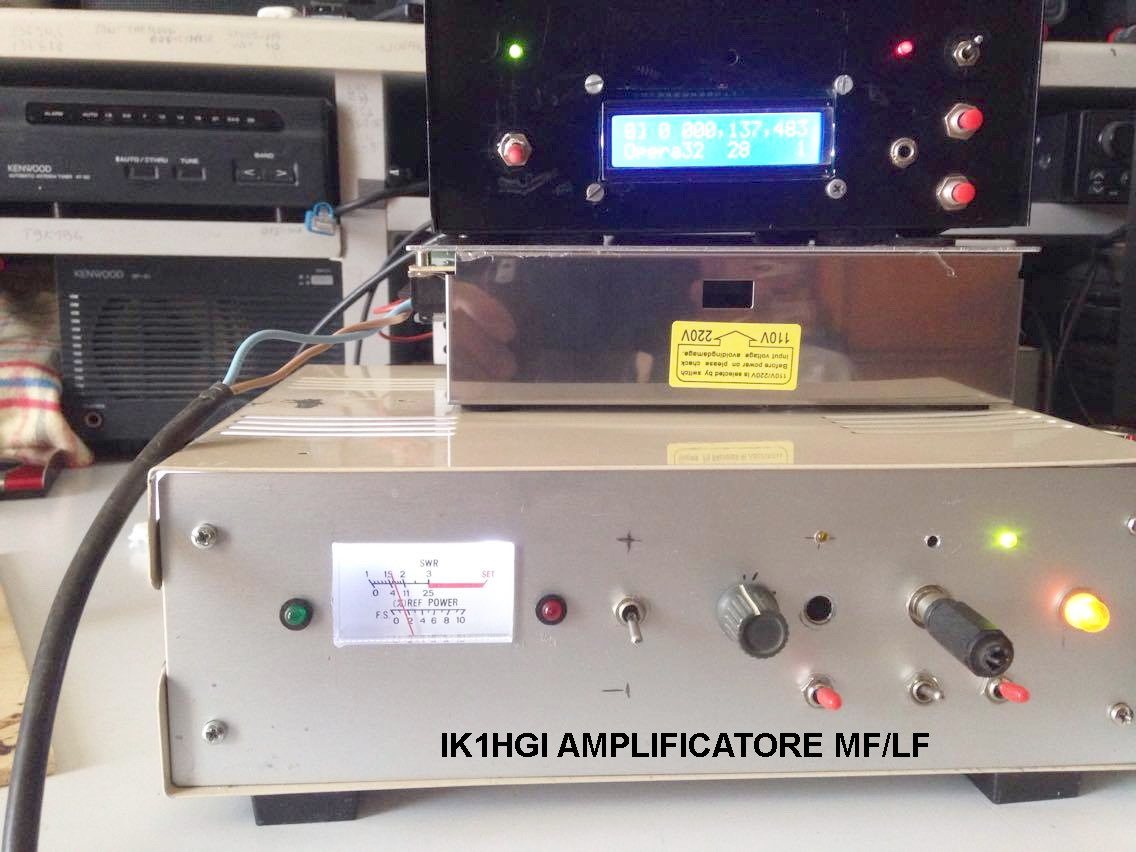

Come si presenta

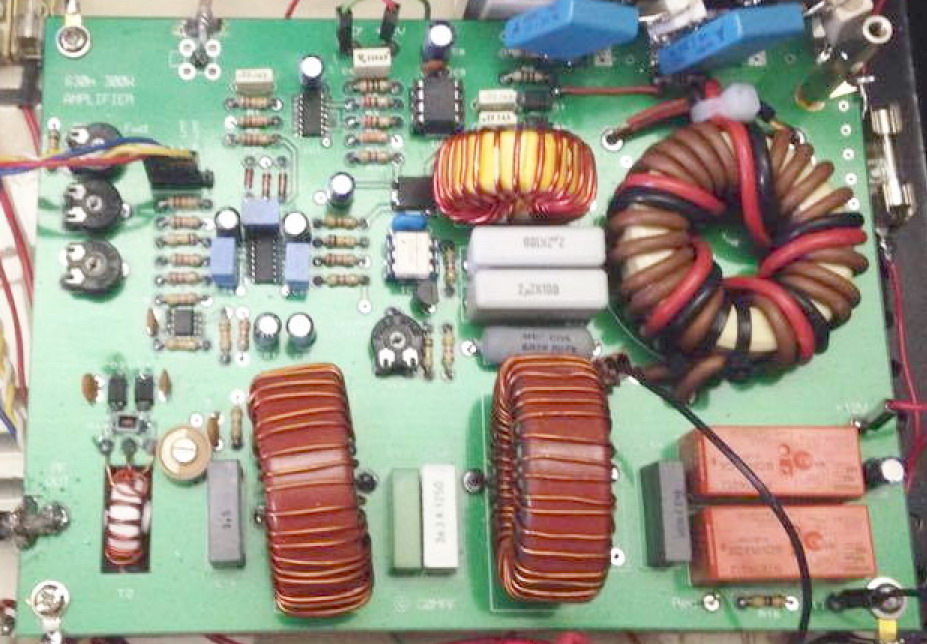

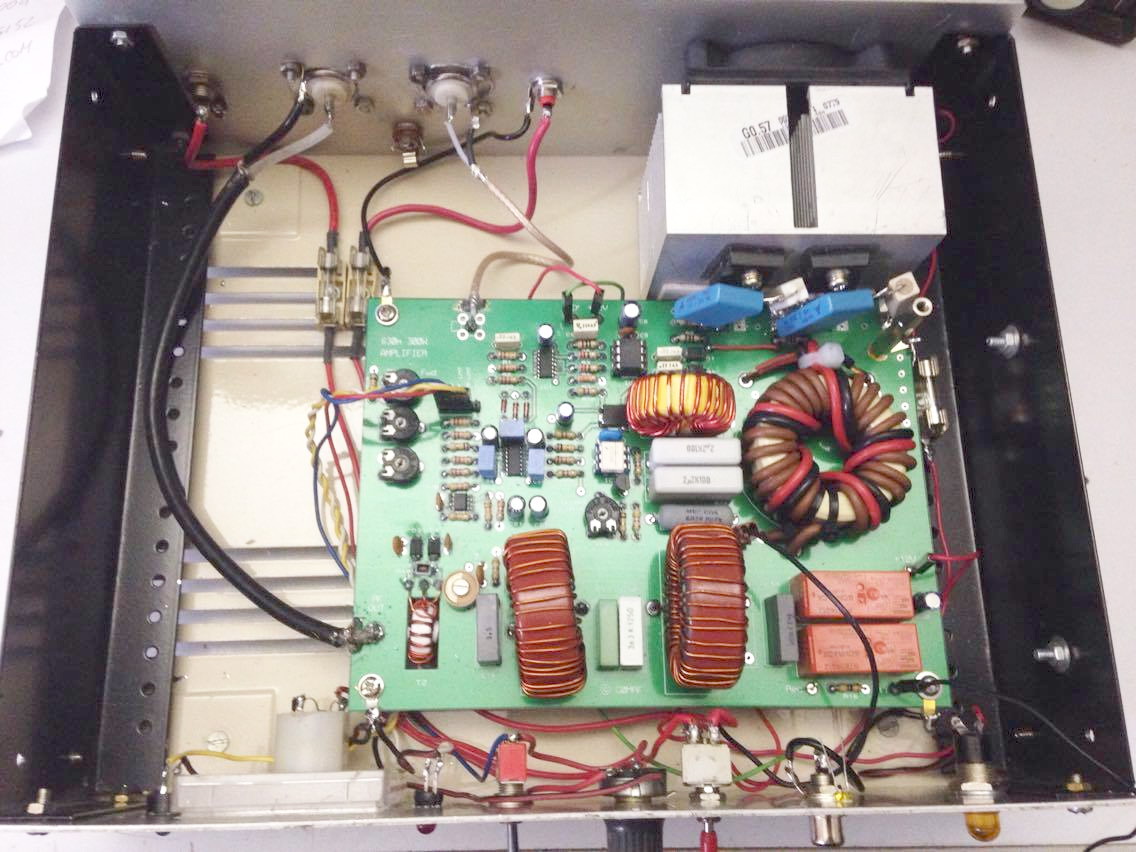

Le parti interne

Utilizzato il materiale in uso in questo sistema

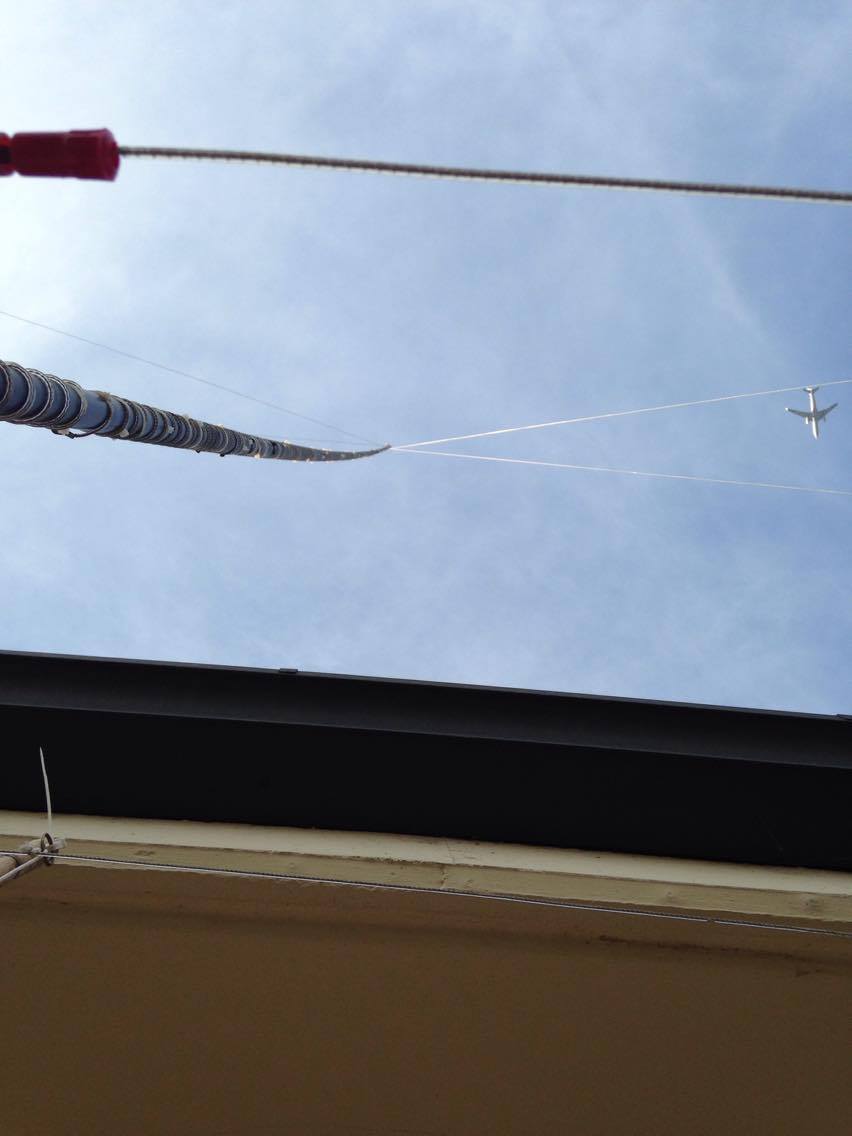

Canna da pesca sul Balcone

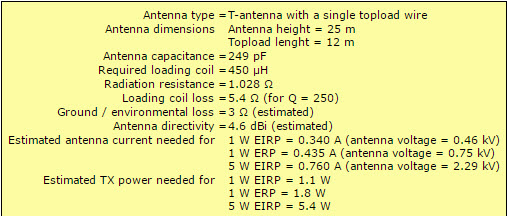

 http://www.472khz.org/pages/tools/antenna-simulator.php

Consigliato da Riccardo IW4DXW suo suggerimento la parte finale cappello capacitivo
di mettere un PVC per evitare eventuali becche di Tensione

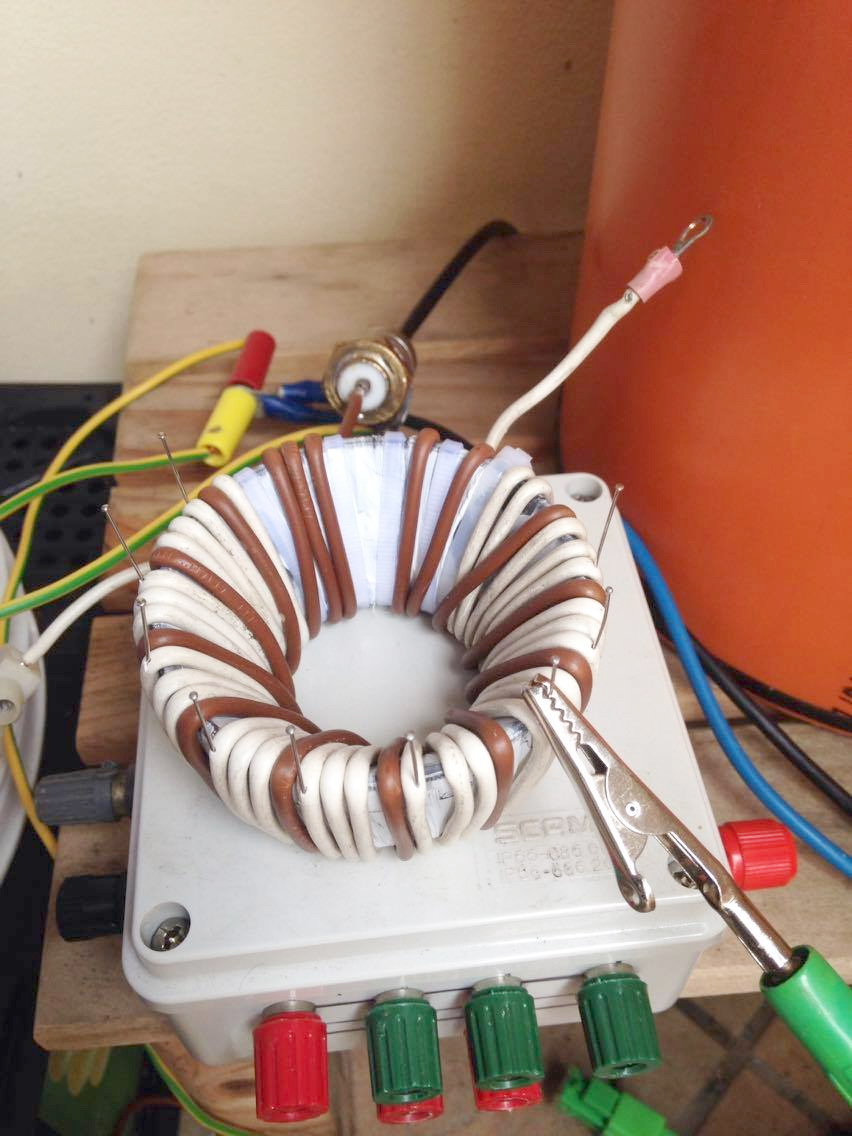

Toroide tube cinescopi TV                   Bobina da 318 mH


Prima versione incima collegamento solo 4 fili sulla canna capello capacitivo

Come si presenta oggi Aprile 2017
