Attività in ATV a 1200 MHz

La banda dei 1200 MHz è il punto di partenza per tutti coloro che vogliono iniziare in tempi rapidi la sperimentazione in ATV: infatti qui è possibile allestire una semplice stazione ricevente, impiegando ricevitori analogici per TV Satellitari senza convertitore. In questa pagina è descritto il mio modesto impianto.

Per ricevere uso il Fracarro FTS 9500, un ricevitore analogico per impianti SAT motorizzati con posizionatore interno e una varietà di funzioni che lo rendono perfetto all'uso ATV senza nessuna modifica ai circuiti.

Tra le varie funzioni di questo ricevitore, ecco le più importanti e indispensabili per l'uso ATV:

  • esclusione, con un semplice switch posto sul retro, della tensione che viaggia sul cavo verso l'antenna;
  • esclusione, con apposito tasto, della pagina azzurra che compare a video in assenza o con poco segnale in antenna;
  • uscita Base Band, utile nel caso si voglia utilizzare il ricevitore come parte di un ripetitore ATV;
  • doppio ingresso d'antenna, commutabile da menu'.

Per attività in portatile impiego anche un ricevitore su progetto di I2ROM.

Dispongo di vari tipi di antenna, tutte autocostruite o modificate.

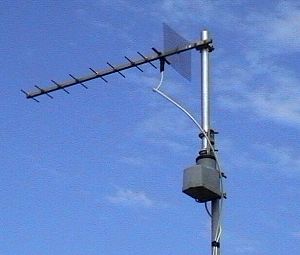

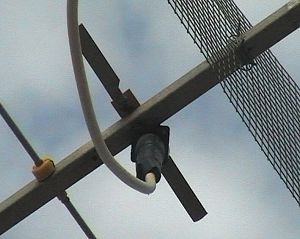

Per la ricezione una Yagi a 10 elementi della Fracarro per la 5' banda TV, a cui ho apportato modifiche al dipolo e al riflettore ed il "pannello" da poco realizzato e costituito da un loop a doppio quadrato particolarmente indicato per collegamenti a breve distanza senza bisogno di continui puntamenti sullo zenith.

Per la trasmissione impiego una Yagi a 15 elementi sempre autocostruita su progetto DL6WU che garantisce i 50 Ohm necessari al trasmettitore. Le antenne impiegate in ricezione sono infatti tutte a 75 Ohm.

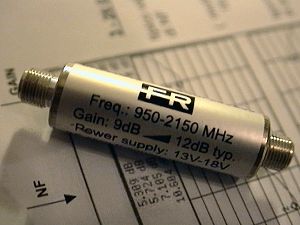

Per il preamplificatore in ricezione impiego un Fracarro AS10 nato per la ricezione TV via Satellite con guadagno tipico di 10 dB.

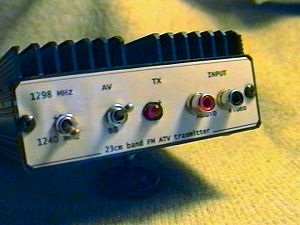

Per la parte trasmittente utilizzo 2 trasmettitori basati su progetti di sviluppati da I2ROM che mi permettono di ottenere una potenza d'uscita di 500 mW e 2 Watt.

La posizione del mio QTH purtroppo mi permette solo di effettuare collegamenti a breve distanza: fin'ora ho coperto la distanza di 8 km sia in ricezione che in trasmissione, e di 14 Km in sola trasmissione.
