In questi giorni di festa a cavallo tra il Natale
2014 e
il Capodanno io IW5BDJ e Gianni Parricchi IZ5OQO ci siamo dedicati a

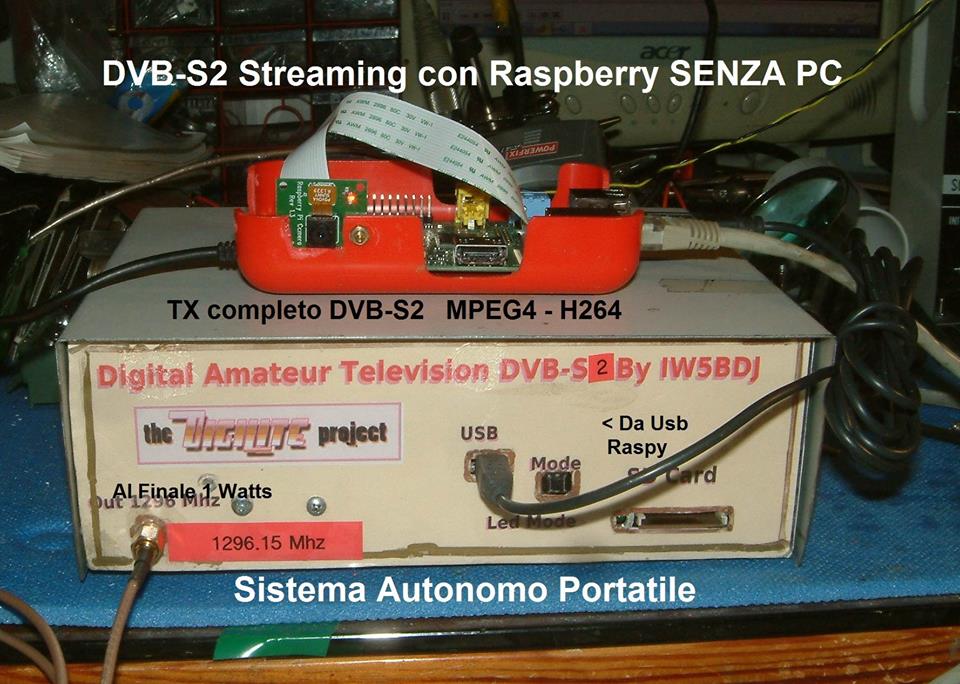

migliorare le prestazioni dei nostri trasmettitori DVB-S. Abbiamo tolto il Pc dal sistema e siamo passati dall' Mpeg2 all' Mpeg4 HD detto anche H264 Alta Risoluzione, nello stesso tempo abbiamo diminuito il Bit rate da 4000 a 2000 con un Fec 1/2 così da ottenere una banda di appena 2,7 Mhz. contro i 5,7 del precedente sistema con migliore qualità dell' immagine.
Si loro hanno la banda dei 144 estesa fino a 148 Mhz, così hanno dedicato 147 - 147.5 all' Atv Digitale oltre ad una fetta anche nella banda dei 430 Mhz.
La Raspberry Pi Camera è molto piccola e acquisisce l' immagini direttamente in digitale, può scattare foto sino a una risoluzione di 2592 x 1944, e realizzare dei video a una risoluzione massima di 1920 x 1080 x 10bpp a 30 fps, oppure con risoluzione inferiore sino a 90 fps. Per ricevere questo segnale digitale Mpeg4 (H264) occorre un decoder Sat Full HD che abbiamo trovato da chi e passato ad altri sistemi per un tozzo di pane!! Il tutto è in completa espansione, pertanto ciò che scriviamo diventa vecchio mentre lo esponiamo, è già in preparazione del software nuovo che permette elaborazioni video più potenti a bordo del Raspberry con semplificazione della parte Hardware del DigiLite (Eliminazione del Serializatore e dell' adattatore USB che costava 30 Euro).
Insieme a me hanno collaborato: _____________________________________________________________________________________________
Gianni Parricchi _____________________________________________________________________________________________
Parliamo come si configura Raspberry _______________________________________________________________________ Da un semplice programma di installazione del sistema operativo per il Raspberry Pi
La prima cosa dobbiamo acquistare una scheda SD da 8 GB per poter inserire il programma per la gestione di far partire RaspBerry, cosa bisogna fare per iniziare. Per gli utenti di Windows, si consiglia di formattare la scheda SD utilizzando Formattazione Strumento di SD Associazione, che può essere scaricato da questo sito: https://www.sdcard.org/downloads/formatter_4/
Utilizzare e in installa
Release date:2014-12-24
Come Formattare una scheda SD come FAT http://www.raspberrypi.org/help/noobs-setup/https://github.com/raspberrypi/noobs/blob/master/README.md#noobs-new-out-of-box-softwareÈ necessario impostare "FORMAT SIZE REGOLAZIONE" per "ON "nel menu" Opzioni "per garantire che l'intero volume scheda SD viene formattata non solo una singola partizione. Per istruzioni più dettagliate e principianti - amichevole di formattazione, consultare http://www.raspberrypi.org/quick-start-guide NOOBS è stato progettato per rendere più facile per selezionare e installare sistemi operativi per il Raspberry Pi, senza doversi preoccupare di manuale di immagina vostra scheda SD. consiglio l'ultima versione ufficiale di NOOBS può essere scaricato da qui: http://downloads.raspberrypi.org/NOOBS_latest Per informazioni sulle versioni precedenti e la versione, visitare il sito https://github.com/raspberrypi/noobs/releases
____________________________________________________________________________________________ Una volta fatto tutto ciò la preparazione della scheda SD già formattata si procede, andare al sito vivadatv, o scaricare il programma d'immagine da qui un 1Gb http://f5oeo.fr/DATVRPI0.1.rar il programma descritto dal'autore Evariste F5OEO http://www.vivadatv.org/viewtopic.php?f=75&t=297

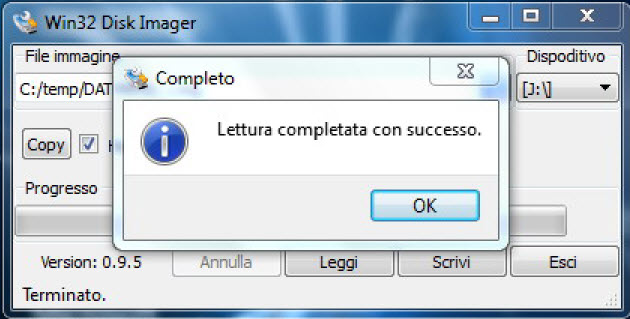

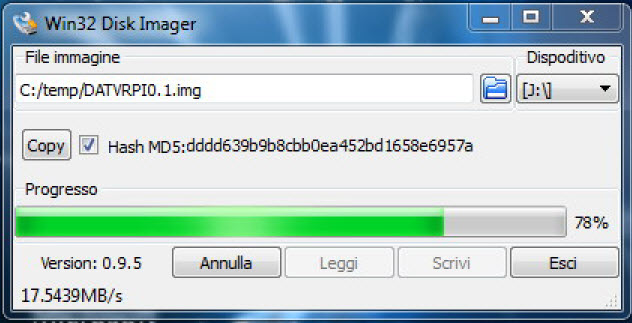

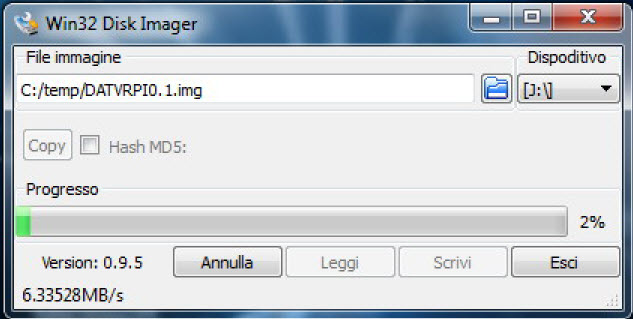

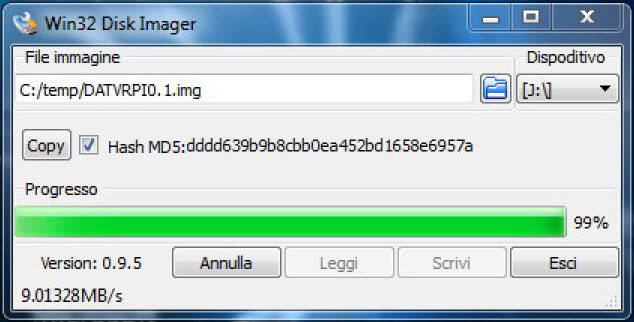

Scaricare il programma http://sourceforge.net/projects/win32diskimager/ creare una cartella temp, scaricare tutto il programma e in winrar, nel vostro PC di Windows (per OS otre utilizzano la guida Descritto Scarica Decomprimere l'archivio (utilizzando winrar sotto le finestre, per esempio) Si dovrebbe avere una porta SD sul vostro Pc fisico, ho presente sul portatile, L' immagine sotto da l'esempio di come avviene la procedura, lancia il programma da una parte del Hdisk win32diskimage si vi chiede dove immagine DATVRPI0.1.img avete messo nella cartella TEMP.
Mettere scheda SD nel RaspBerry accendere RaspBerry vi chiede la Login e Password
scrive come si nota
Questo informazione serve per poter far partire RaspBerry ogni passaggio scrivere come segue: Per gli utenti:
cd DATVRelease/ (invio) ./usbdigilite.sh (invio)
A questo punto vedrete che in comincia a lavorare su diversi numeri e scritte come se forse una programma in basic. Ringrazio Evariste della sua collaborazione del manuale scritto per aiutare e come usare RaspBerry 73's Evariste F5OEO tutta la descrizione e scritto tutti al questo sito in Francese http://www.vivadatv.org/viewtopic.php?f=75&t=297

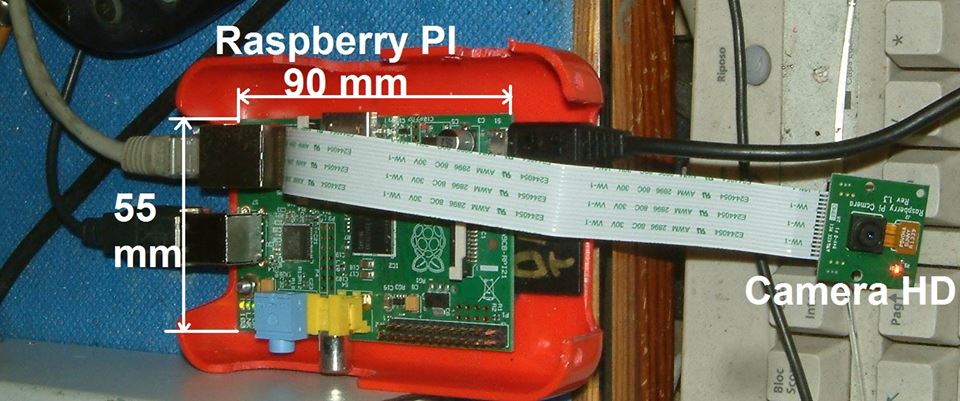

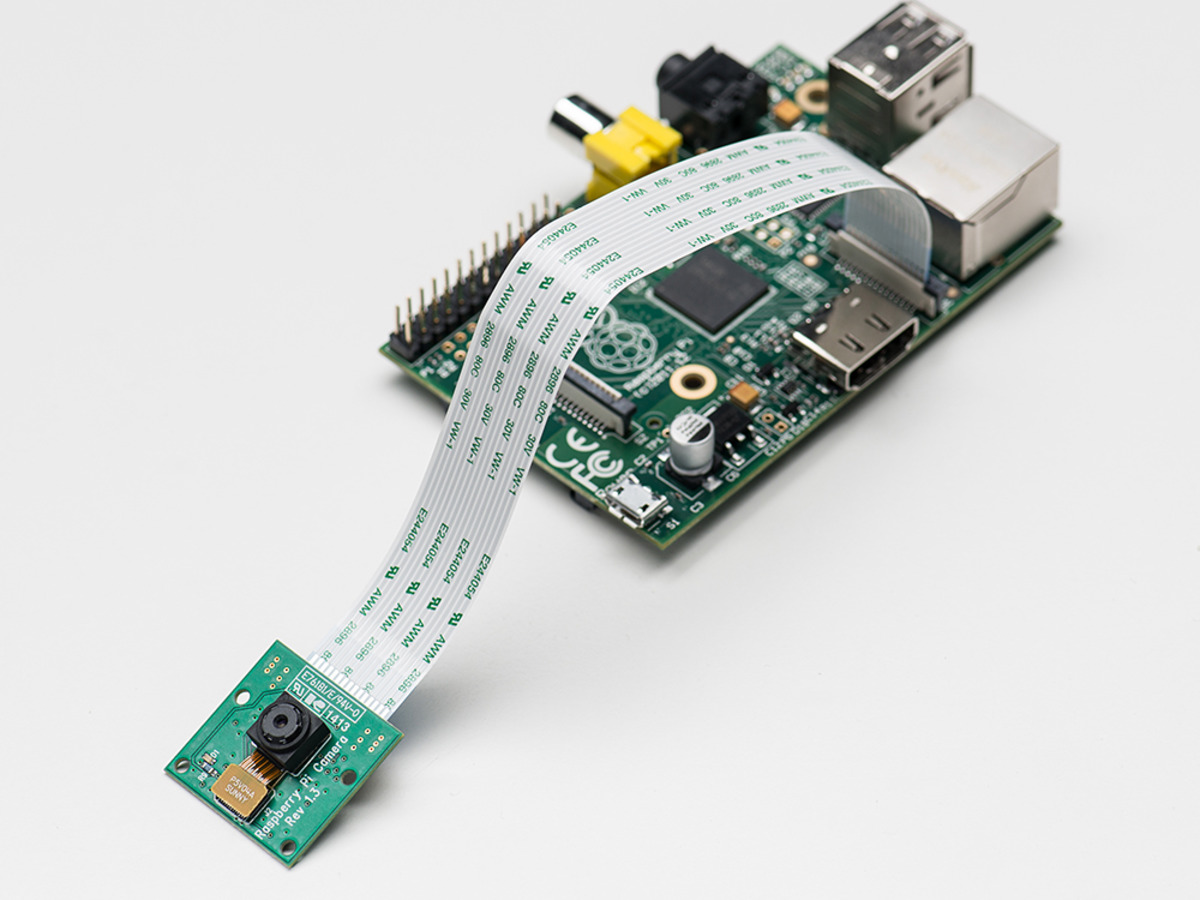

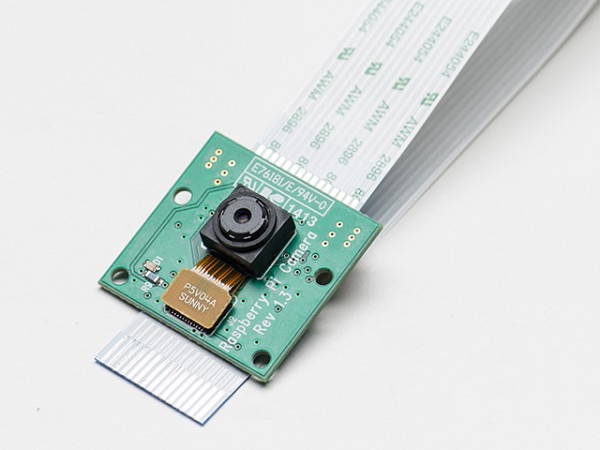

La scheda stessa è molto piccolo, a circa 25 millimetri x 20mm x 9 mm. Pesa anche poco più di 3g, che lo rende perfetto per le applicazioni mobili o altri in cui le dimensioni e il peso sono importanti. Si collega RaspBerry Pi tramite un cavo a nastro breve.
La telecamera è collegata al processore BCM2835 sul Pi tramite il bus CSI, un collegamento di banda superiore che trasporta i dati dei pixel dalla fotocamera al processore. Questo autobus viaggia lungo il cavo piatto che
collega il bordo fotocamera al Pi. Il sensore ha una risoluzione nativa
di 5 megapixel, e ha un obiettivo a fuoco fisso a bordo. In termini di
immagini fisse, la fotocamera è in grado di immagini statiche 2592 x
1944 pixel, e supporta anche 1080p30, 720p60 e 640x480p60 / 90 video.
____________________________________________________________________________________________

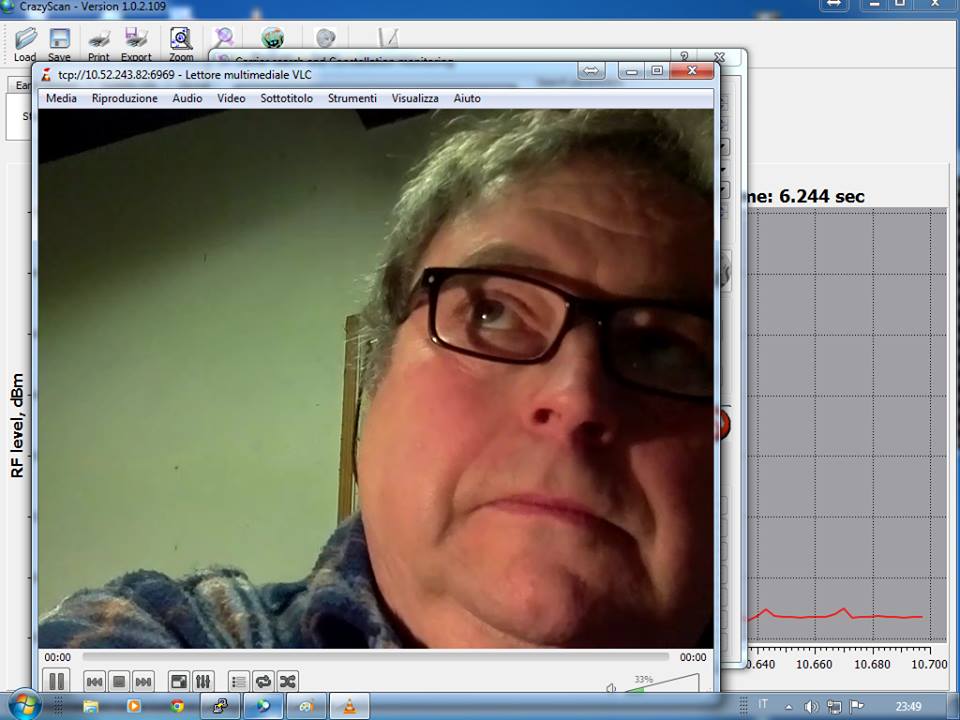

Le prime prove fatte da Fabrizio con
la telecamera di RaspBerry
Fabrizio Bianchi Tutta la descrizione del Modulatore puoi trovare l' intero articolo sul nostro Transponder pubblicato dal nostro gruppo sulla rivista Inglese CQ-DATV15 da pagina 14 in poi, l' intera rivista la puoi scaricare a questo indirizzo: http://cq-datv.mobi/ebooks.php dalla 15 in poi ci sono molti nostri articoli su queste riviste che riguardano l' ATV DVB-S che abbiamo pubblicato, scarica pure che è tutto gratis.....un saluto! __________________________________________________________________________

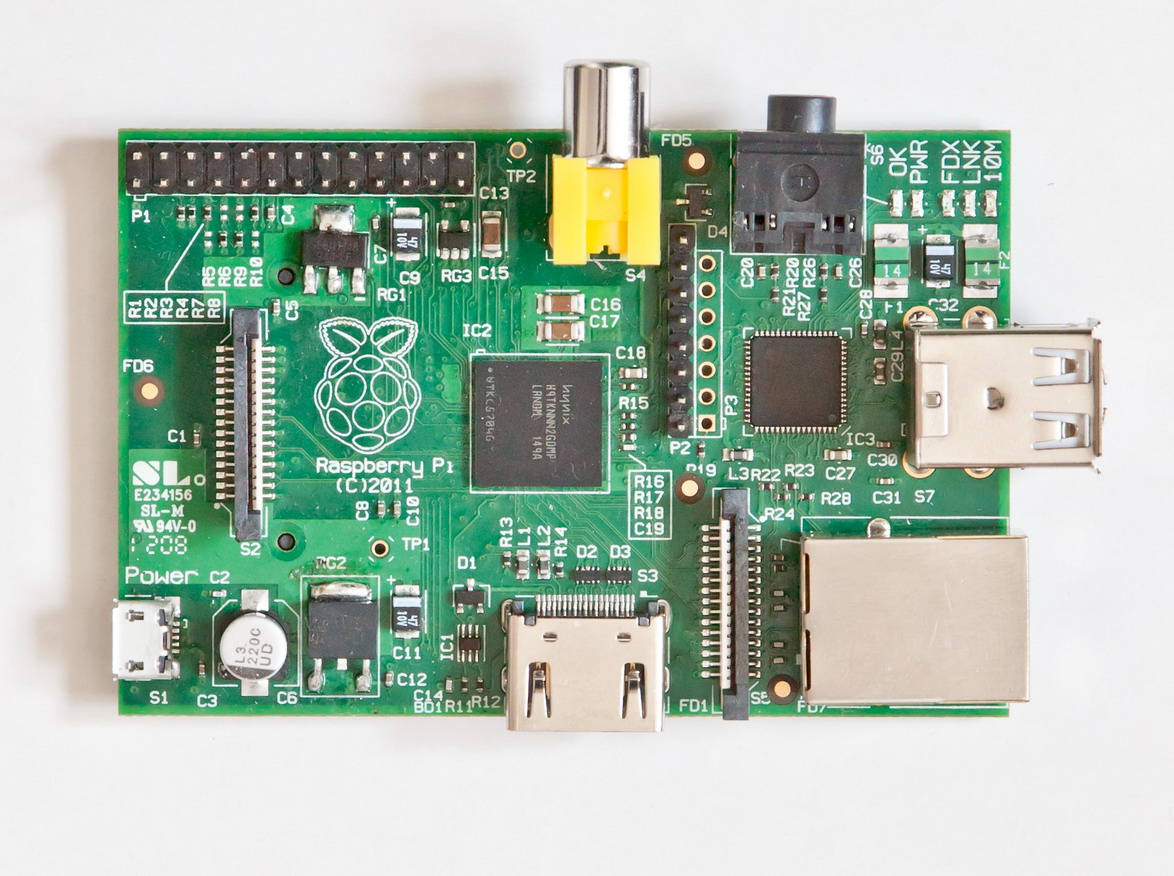

RaspBerry Pi
Tutto di pende la programma dato dal Francese F5OEO ci permette di poter trasmettere con RasPberry DATVRPI SD Immagine disponibile per il Download http://www.vivadatv.org/viewtopic.php?f=75&t=297# Postaby F5OEO » Gio Mar 27, 2014 10:04
• IK1HGI Antonio Musumeci prestazione delle pagine webmaster
Ringraziamo tutti Oms che hanno
contribuito a questo lavoro e in particolare:
Modulatori su OLC su Frequenza diverse Mhz
Ecco questo è il sistema principale ho realizzato, il sistema direi nettamente molto valido il sistema Digitale grazie all'autore Ciampa Alberto del sistema realizzando i due OLC per i mie modulatori DVB-S realizzati ecco la parte finale.
G8AJN la nuova versione. http://www.g8ajn.tv/dlproject2.html
______________________________________________________________________________________________
Mi rimane altro che augurarvi buon lavoro saluti ik1hgi Antonio Se avete dei problemi mandami un messaggio rispondo, accetto consigli, e-MAIL Antonio ik1hgi
