Digital DVB-S di ik1hgi

Serialiser e Modulatore

PCB Serialisere

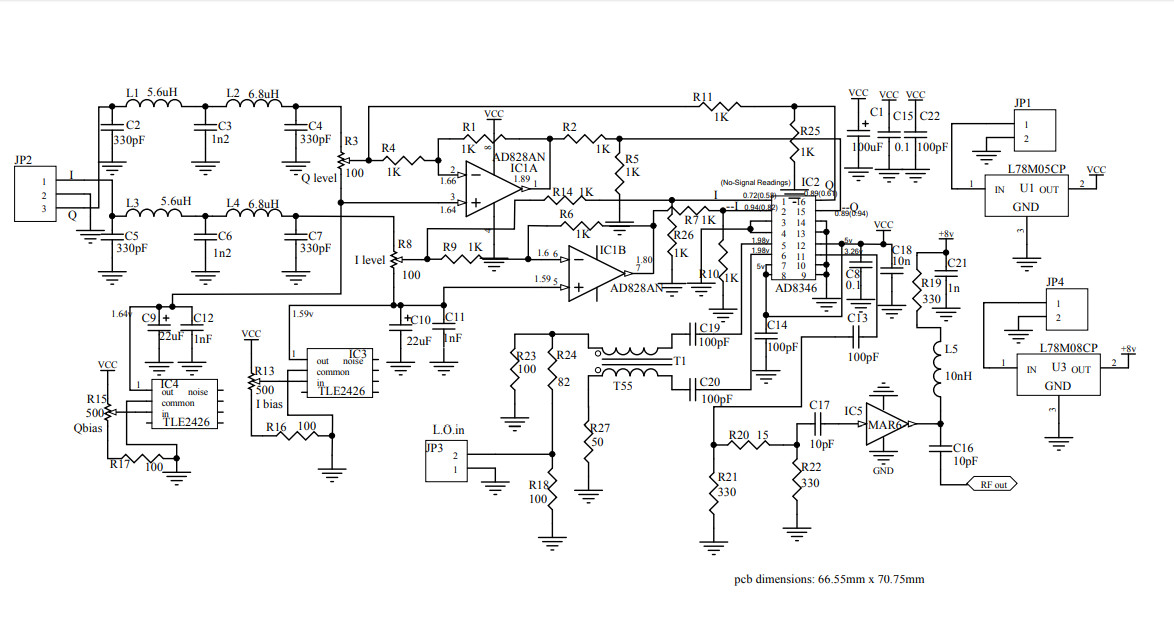

Modulatore DVB-S 10mW

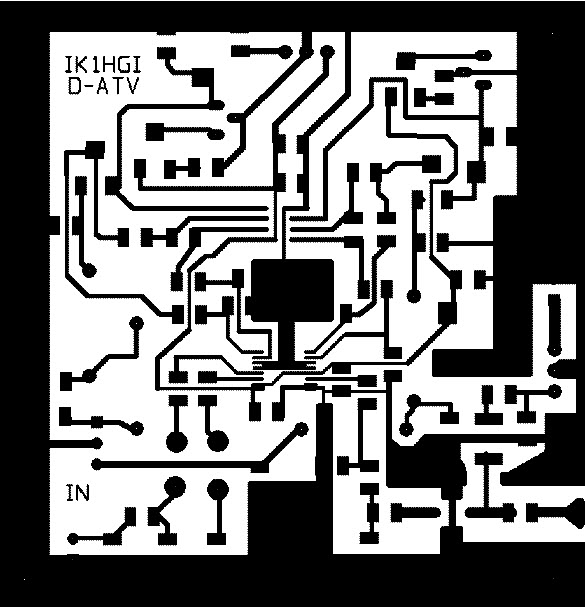

Digital DVB-S PCB Modulatore

Scarica la scheda del modulatore G8AJN IQ in

http://www.g8ajn.eyrg.net/PCB_DliteMod1%2c3%2c2.pdf

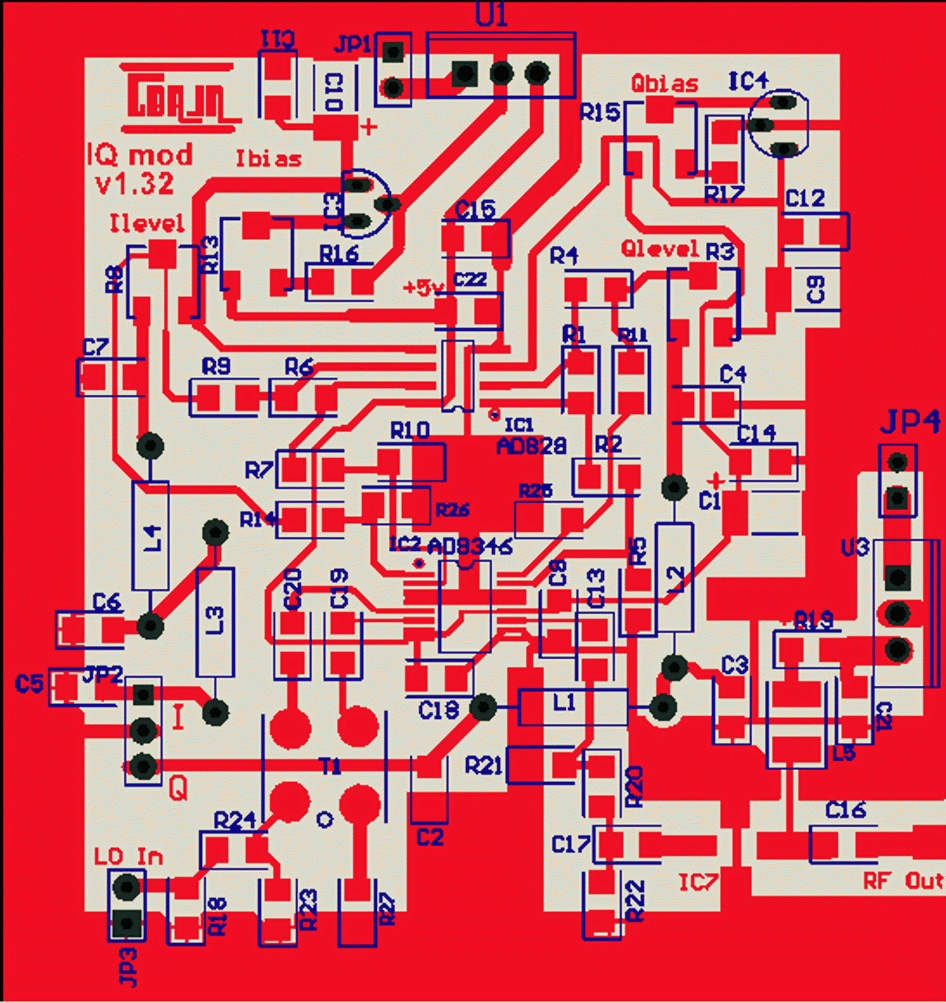

Se non si dispone di un analizzatore di spettro disponibile, utilizzare un ricevitore satellitare e impostare la schermata delle informazioni per mostrare la qualità e l'intensità del segnale. Puntare alla massima qualità, un'attenta rifilatura dei vasi dovrebbe arrivare a oltre il 90%. Il LO deve essere completamente schermato, altrimenti irradierà e confonderà tutte le letture che provi a fare. Il livello dell'ingresso Osc locale è importante, l'ingresso è in basso a sinistra dell'immagine e c'è un attenuatore che puoi cambiare in adatta al drive generato dal tuo lo.

Stai cercando un input da 6 a 10 dBm sul balun, più avrai bisogno di attenuazione. Calcolatrice qui.

Digital DVB-S PCB Serialiser

http://www.g8ajn.eyrg.net/dlhardware6.html

http://www.g8ajn.eyrg.net/SerialiserCctDTU1141_v1_1.pdf

http://www.g8ajn.eyrg.net/SerialiserOverlayv1%2c1.pdf

http://www.g8ajn.eyrg.net/Serialiser_141_v1_1.pdf

http://www.g8ajn.eyrg.net/Serialiser.pdf

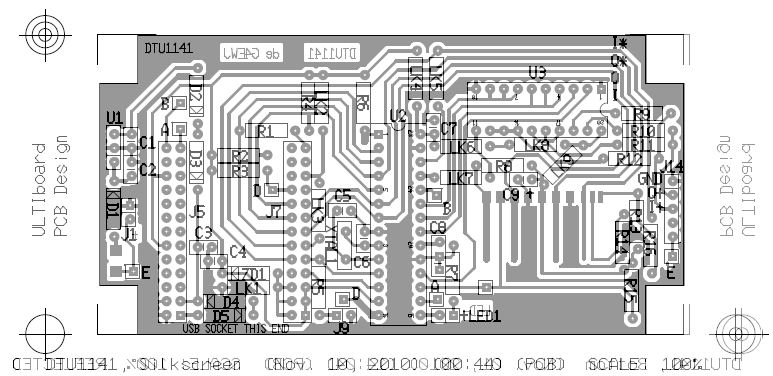

Ci sono molti fori da praticare come si può vedere dalla sovrapposizione. Il chip latch 74AC574 a 20 pin
potrebbe essere saldato direttamente nella scheda, se lo si preferisce. Le uscite IQ sono a sinistra di
questa immagine e vanno alla scheda del modulatore.
I collegamenti su questa build (di G4KLB) sono stati installati sotto la scheda per migliorare la visibilità
dell'immagine, ma possono essere installati su entrambi i lati. Il modulo FT è disponibile già programmato dall'ELENCO
DEI PEZZI DI BATC PER IL SERIALISER http://www.g8ajn.eyrg.net/dlpartslistSR.html

Note: Non è presente alcun alimentatore cc per il pannello in quanto viene alimentato dall'alimentazione USB del PC.
Quando si collega il cavo USB, il led sul serializzator lampeggerà. Ora è necessario verificare che le impostazioni
della porta COM siano corrette utilizzando le impostazioni del Pannello di controllo e assicurarsi che siano inserite
nelle impostazioni CONFIG di DigiLite. Maggiori dettagli nella sezione software.
Lo zener 3.3v non è più necessario e può essere ignorato
