X OLC Digital Borard Turner 1200 1300Mhz



http://www.g8ajn.eyrg.net/dlindex.html



        DUP ( Digilite_Ultram_Pilot) di Alain Fort F1CJN

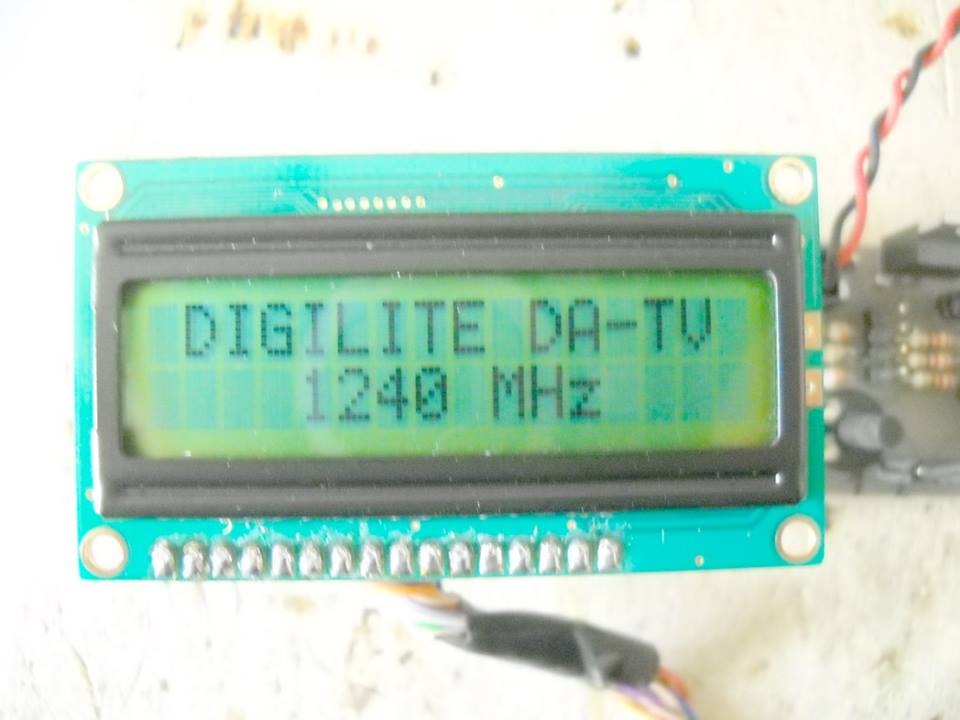

Il DUP è stato progettato per guidare il sintetizzatore ULTRAM utilizzato dal Digilite, il sintetizzatore ULTRAM è in grado di coprire l'ATV Mondale 1220 di banda di 1300 MHz, ma purtroppo, è programmato per una singola frequenza di 1249 MHz. Rimuovendo il piccolo 8 pin PIC12F629 (a proprio rischio) dalla scheda ULTRAM e guidare il bus SPI con un PIC 16F628A, è ora possibile programmare, tramite due pulsanti, qualsiasi frequenza nel 1220 al campo di 1300MHz con un 1MHz passo. La frequenza viene visualizzato su una linea 2 HD44780 LCD.

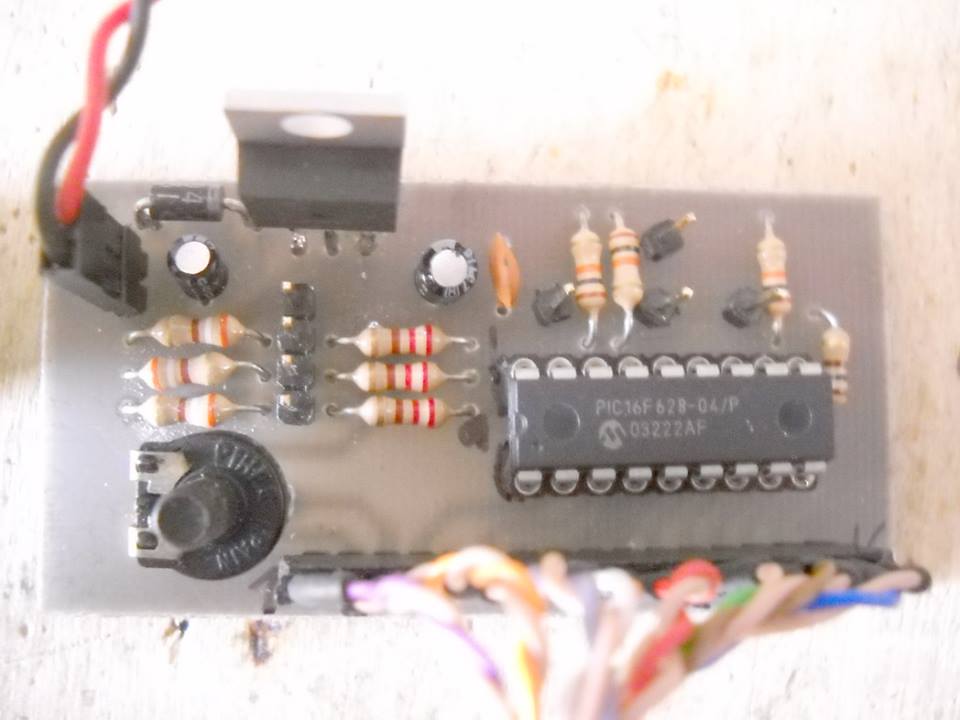

Il visualizzata frequenza può essere memorizzato nel PIC Eprom di un terzo pulsante, il display visualizza la scritta "memorizzare". L'hardware un PIC 16F628A della Microchip, un display LCD di serie visualizzare il tipo HD44780, 2 x 16 caratteri linee di visualizzazione,  10 resistenze, una resistenza regolabile, 3 condensatori e 3 pulsanti, un regolatore a 5V e un diodo e una scheda sintetizzatore ULTRAM con il PIC16F629 8 pin rimossi . Il software Il software è stato sviluppato con il Mikro elettronica Pic BASIC libera versione demo ro. Una scheda di sviluppo EasyPIC4 è stata utilizzata per bruciare il PIC e il PIC è stato inserito nella basetta (vedi immagine).




Il sorgente del programma è gratuito ed open sorgente.









 http://f6kbf.free.fr/pdf/Digilite_Ultram_16F628.pdf



Ringrazio all'autore Alain Fort F1CJN del suo capolavoro del Display per la sintonia da utilizzare una frequenza dell'OLC per la trasmissione sul Digitale DVB-S ( GRAZIE!!! Alain Fort F1CJN )

______________________________________________________________________________________________



Oscillatore locale :
Fase PLL a basso rumore oscillatore a frequenza di uscita richiesta, ad esempio 1249Mhz.
Qualsiasi vecchia sorgente del segnale non va bene.  Abbiamo usato le schede di frequenza oscillatore fisso per Ultram Technologies (Ebay ricerca di fase-Locked oscillatori), ma ci sono naturalmente molti altri. Solo pochi mV è necessaria nel chip Mod, (da 5 a 10 dBm) più e sarà necessario per attenuarla. Per modificare il Ultram Tech. bordo rimuovere il MMIC e inserire un link (0 ohm SMD 1206) sulla pista. Non è necessario alcun condensatore di accoppiamento supplementare. Il consiglio locale Osc deve essere in una scatola ben proiettato, se non si desidera rimuovere l'MMIC poi un attenuatore 12dB deve essere montato sull'ingresso DigiLite. La fornitura di un massimo di 8 volt deve essere collegato alla scheda mostrata nella  in questa foto.

Quantity : 1
Manufacturer : Analog Devices
ROHS Status : Compliant

Dimensions : 4 x 4 x 1mm

Height : 1mm
Length : 4mm

Maximum Input Frequency : 1400MHz

Maximum Operating Supply Voltage : 3.6 V

Maximum Operating Temperature : +85 °C

Maximum Output Frequency : 1200MHz

Maximum Supply Current : 43 mA

Minimum Operating Supply Voltage : 3 V

Minimum Operating Temperature : -40 °C

Minimum Output Frequency : 1400MHz

Mounting Type : Surface Mount

Number of Elements per Chip : 3

Package Type : LFCSP VQ

Pin Count : 24

Width : 4mm

______________________________________________________________________________________________

Modulatore DVB-S 1296 Mhz



Ecco questo è il sistema principale ho realizzato, il sistema direi nettamente molto valido il sistema Digitale grazie all'autore Ciampa Alberto del sistema realizzando i due OLC per i mie modulatori DVB-S realizzati ecco la parte finale.






 Link:  http://www.g8ajn.eyrg.net/dlindex.html



G8AJN la nuova versione.

http://www.g8ajn.eyrg.net/dlindex.html

______________________________________________________________________________________________

Vai in alto



Mi rimane altro che augurarvi buon lavoro saluti  ik1hgi Antonio

Se avete dei problemi mandami un messaggio rispondo, accetto consigli,

 e-MAIL Antonio ik1hgi


Pagina di progetti
Antonio Musumeci IK1HGI
