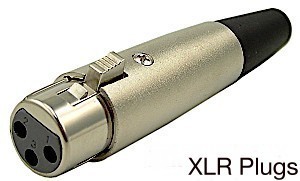

POPULAR MICROPHONE PLUG AND SOCKET PINOUTS.











X=(cannon x) L=(Latch) R=(rubber compound)






SKIP TO









TRIO/KENWOOD.





KENWOOD MICROPHONES.

KENWOOD- MC-10 MICROPHONE.

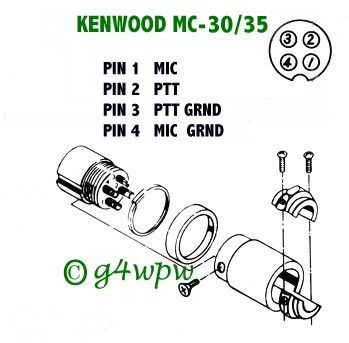

KENWOOD- MC-30 / 35 MICROPHONE.
KENWOOD- MC-42S MICROPHONE.
KENWOOD- MC-43 MICROPHONE.
KENWOOD- MC-44 MICROPHONE.

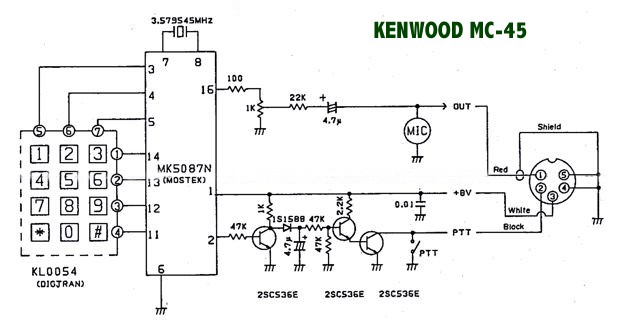

KENWOOD- MC-45 MICROPHONE (mk1).
KENWOOD- MC-45 MICROPHONE (mk2).
KENWOOD- MC-46 MICROPHONE.
KENWOOD- MC-47 MICROPHONE.
KENWOOD- MC-48B MICROPHONE.
KENWOOD- MC-50 MICROPHONE. pdf.
KENWOOD- MC-52DM MICROPHONE.
KENWOOD- MC-53DM MICROPHONE.
KENWOOD- MC-55 MICROPHONE.
KENWOOD- MC-57 MICROPHONE.
KENWOOD- MC-58 MICROPHONE.
KENWOOD- MC-59 MICROPHONE.
KENWOOD- MC-60 MICROPHONE.
KENWOOD- MC-60A MICROPHONE.
KENWOOD- MC-80 MICROPHONE.
KENWOOD- MC-85 MICROPHONE.
KENWOOD- MC-85 SCHEMATIC pdf.
KENWOOD- MC-90 MICROPHONE.
KENWOOD- SMC-25 SMC-30 SPEAKER/MIC.
KENWOOD- SMC-32 SPEAKER/MIC.
KENWOOD- SMC-33 SPEAKER/MIC.
KENWOOD- SMC-32 SMC-33 SMC-34 SCHEMATIC pdf.
KENWOOD- KMC-9C KMC-30 KMC-32 KMC-35 KMC-36 MICROPHONES.

MJ-88 CONNECTING CABLE.

KENWOOD MICROPHONE COMPATIBILITY LIST pdf.

MORE KENWOOD CONNECTION INFO.pdf file

KENWOOD INSTRUCTION MANUAL & CONTROL SOFTWARE.




KENWOOD( Handheld Tranceiver's )-TH-22A/AE TH-28/AE TH-42A/AE TH-48/AE TH-78A/E TH-F6 TH-F7 TH-F7E THG-71 TH-D7A/E
TH-K2AT TH-K2E TH-K4E TH-K4AT TH-235 UBZ-LJ8BE UBZ-LJ8SLE UBZ-LJ8YE VBZ-LH14 VBZ-LF AR-14 GR-14
( see SMC-32 SMC-33 SMC-34 above for external microphone and PC interconnection )




KENWOOD( Handheld Tranceiver's )-TR-2500 TR-2600



( see SMC-25/SMC-30 above. )

KENWOOD-T599S-TS120S-120V-700G-700S-130S-130V-490-520S-530S-820S-830S-
TR2300-TR2200-TR2200GX-TR3200-TR7010-TR7200-TR7200G-TR7400A-TR7500-TR7600-TR7625

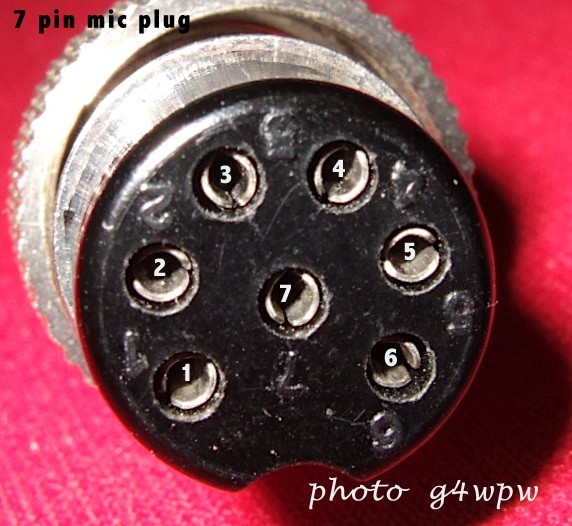

PIN1 MIC
PIN2 PTT
PIN3 PTT/EARTH
PIN4 SCREEN AND EARTH


7 PIN REMOTE PLUG/SOCKET.

KENWOOD-TS120-130-140-180-430-440-450-530-570-680-690-830-870-940-950.

PIN1 SPEAKER OUT
PIN2 RELAY COMMON GROUND/EARTH
PIN3 PTT FOR FOOT SWITCH
PIN4 RELAY CLOSED ON TRANSMIT
PIN5 RELAY OPEN ON TRANSMIT
PIN6 ALC INPUT
PIN7 +12VOLTS ON TRANSMIT ( 10 Ma Max )
PLUG SHELL EARTH.


6 PIN ACC PLUG/SOCKET.

KENWOOD-TS-450-690-570-850-870-950.

PIN1 SIGNAL GROUND/EARTH
PIN2 TRANSMIT DATA
PIN3 RECEIVE DATA
PIN4 CTS ENABLE TX
PIN5 RTS ENABLE RX
PIN6 N/C
SHELL EARTH

13 PIN ACC2 PLUG.

KENWOOD-TS440-450-680-690-570-711-790-811-850-870-940-950

PIN1 N/C
PIN2 N/C
PIN3 RX AUDIO OUT
PIN4 SCREEN FOR PIN3
PIN5 SQUELCH CONTROL OR N/C
PIN6 S/METER OUTPUT
PIN7 N/C
PIN8 CHASSIS/GROUND
PIN9 PTT- STANDARD MIC INPUT IS MUTED
PIN10 N/C
PIN11 MIC INPUT
PIN12 SCREEN FOR PIN 11
PIN13 PTT- STANDARD MIC INPUT IS ACTIVE
SHELL EARTH

KENWOOD-TR9000-9030-9130-9300-9500-7700-7730-7750-7800-7850-7930-7950-8400

PIN1 MIC
PIN2 PTT
PIN3 DOWN
PIN6/CENTER EARTH
PIN4 UP
PIN5 NC + 8VOLT SOME MODELS


KENWOOD-TR7600-TR7625

PIN1 MIC
PIN2 PTT
PIN3 N/C
PIN4 CHASSIS/GROUND
PIN5 MIC SCREEN


KENWOOD-TS480 ( 8 Pin modular Plug )

PIN1 UP
PIN2 +8 VOLTS
PIN3 GND
PIN4 PTT
PIN5 MIC GND
PIN6 MIC
PIN7 N/C
PIN8 DOWN

UPDATE.

Some errors in the TS-480 schematics leading to RF feedback when using other than the stock microphone
have been noted by Kenwood.


MORE INFO TO FOLLOW.


KENWOOD-TS-50-60-140-430-440-450-570-660-670-780-930-430-670-711 TS-811-850-870-930-940-950-440-701-790-680-690-TS-2000
TR-3200-7900-7950-50-751-851
TM-201A-201B-401A-TM401B-211-221-231-241-321-331-3530-421-431-441-521-531-541
TM-621-631-701-721-731-2530-2550-2570
TW4000-4100

PIN1 MIC
PIN2 PTT
PIN3 DOWN
PIN4 UP
PIN5 + 8VOLT Some models ( 10 Ma )
PIN6 (N/C Some models )
PIN7 MIC GROUND.
PIN8 GROUND ( STBY )


KENWOOD-TM-251-255-261-271-271E-451-455-461-641-642-708-732-733-741-742-941-942 ( 8 Pin modular Plug )
TMG-707 TMD-700 TMD700A TMV-71A.TMV-71E-V7A.

KENWOOD PMR TRANCEIVER MODELS-TK-90-7108HM-7108M-7160E-7160HM-7160M-7162E-7180E-7189E
8108HM-8108M-8160E-8160M-8162E-8180E-8189-TK90 ( see KMC-30 /32 /35 above )

PIN1 UP
PIN2 +8 VOLTS (100ma max)
PIN3 GND
PIN4 PTT
PIN5 MIC GND
PIN6 MIC
PIN7 N/C. RX AUDIO (some models)
PIN8 DOWN


KENWOOD-TM-271A ( 8 Pin modular Plug )

PIN1 N/C
PIN2 +8 VOLTS (100ma max)
PIN3 GND
PIN4 PTT
PIN5 MIC GND
PIN6 MIC (600 ohm impedance)
PIN7 N/C
PIN8 KEYPAD SERIAL DATA.




YAESU.


Further to a telephone call and query to 'YAESU UK' Technical Department today. 18th-APRIL-08.

PLEASE NOTE:

It is understood from Yaesu that in some cases an alternative cable source was used during the mic manufacturing process
and that microphones of Identical type and model number MAY NOT always have the same color coded connecting cable.

YAESU MICROPHONES.

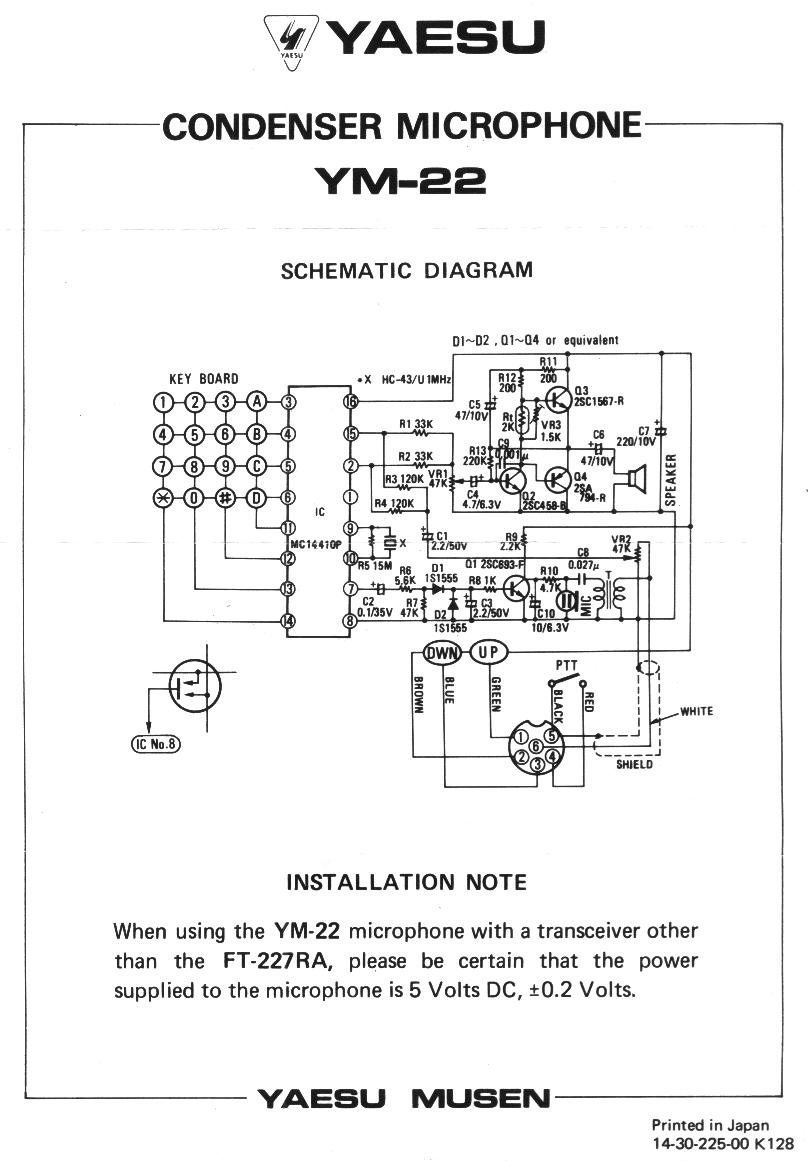

YAESU- YM-21. Microphone.
YAESU- YM-22. Microphone.
YAESU- YM-34. Microphone
YAESU- YM-35. Microphone
YAESU- YM-36. Microphone
YAESU- YM-37. Microphone
YAESU- YM-38. Microphone
YAESU- YM-39 Microphone.
YAESU- YM-40. Microphone
YAESU- YM-47. Microphone.

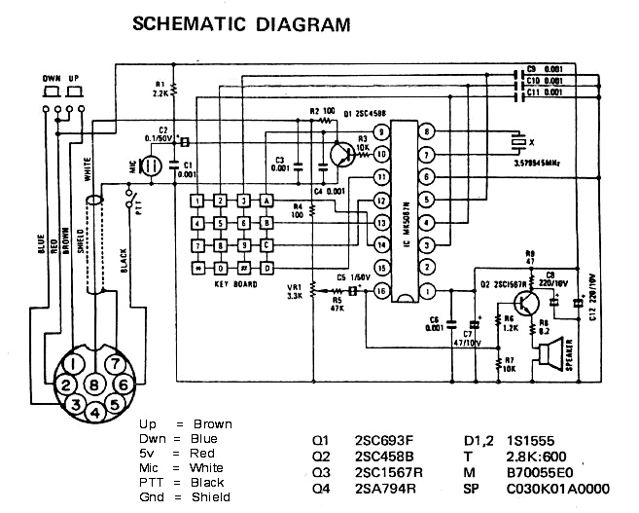

YEASU- YM-48. Microphone.
YAESU- YM-49. Microphone.
YEASU- YM-50. Microphone.
YEASU- YM-86. Microphone.

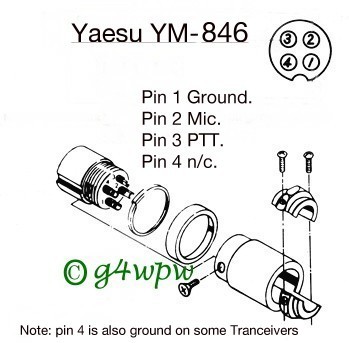

YAESU- YM-846. Microphone.

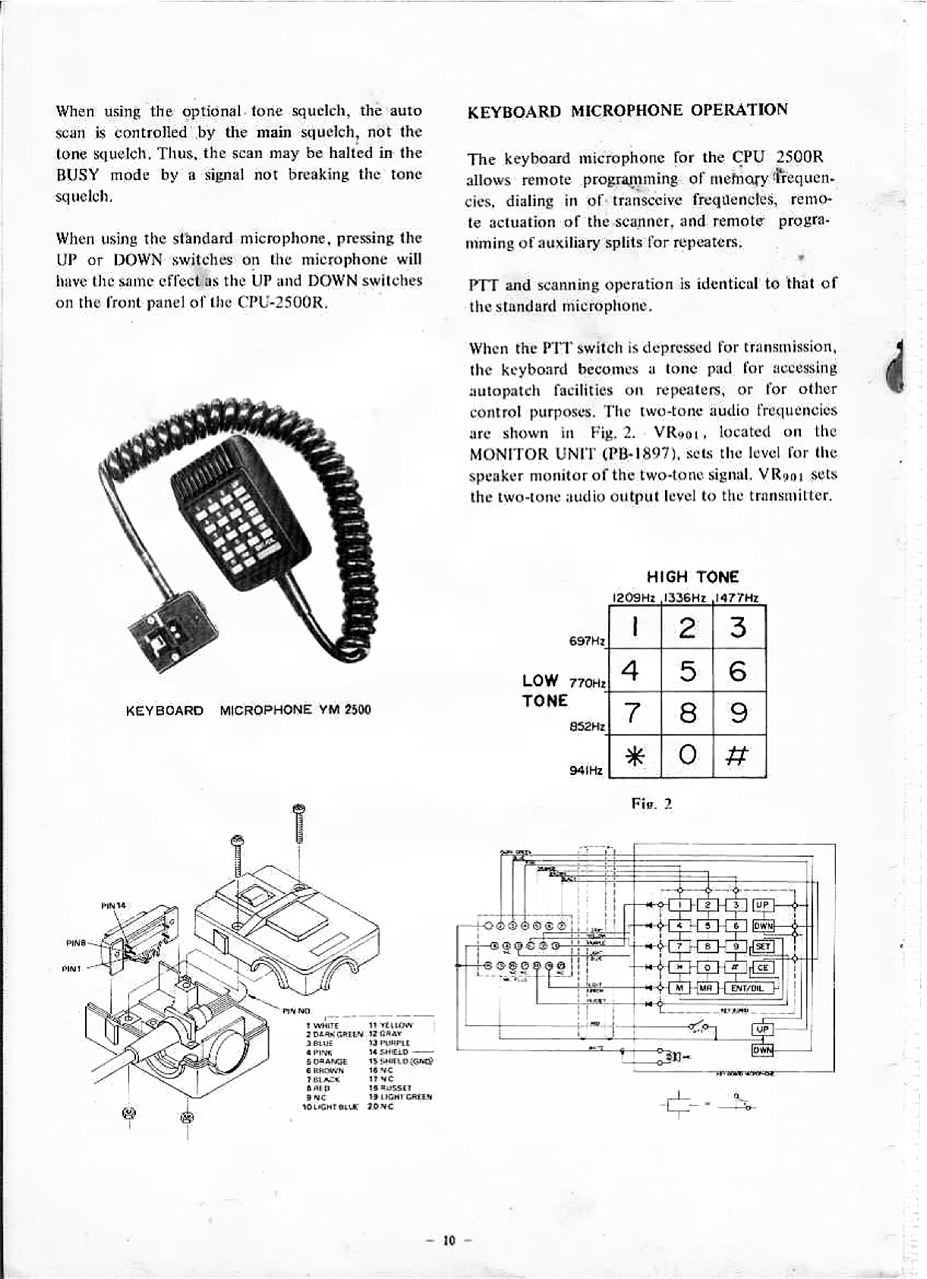

YAESU- YM-2500. Microphone.
YAESU- YD-148. Microphone.
YAESU- YD-844. Microphone.
YAESU- YE-7A. Microphone.

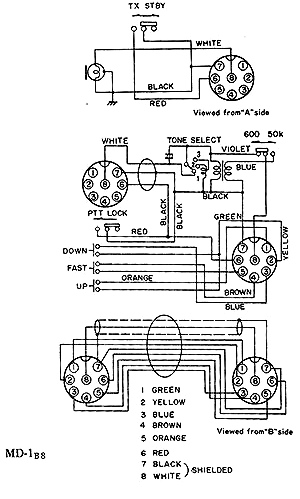

YAESU- MD-1B8. Microphone.
YAESU- MD-1C8. Microphone.

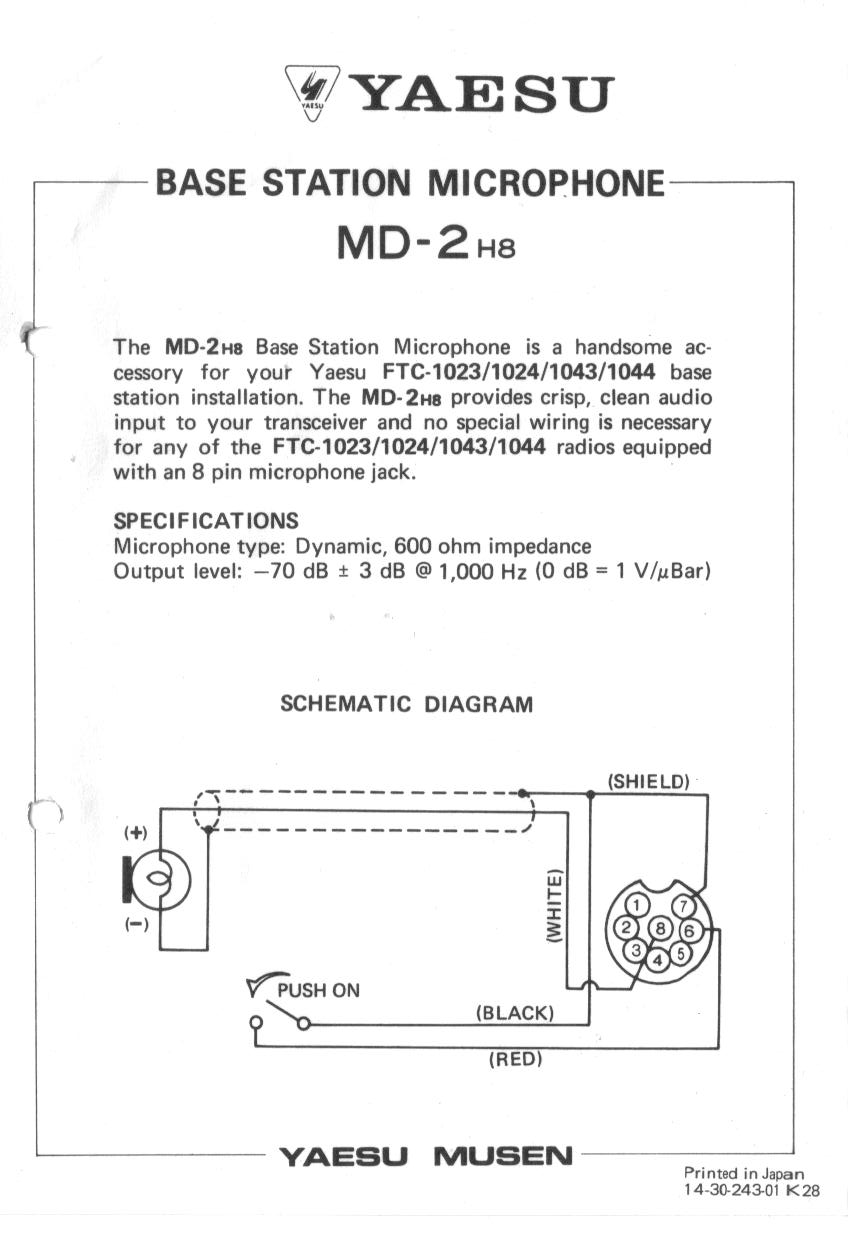

YAESU- MD-2H8. Microphone.
YAESU- MH-1A3B. Microphone.
YAESU- MH-1B8. Microphone.
YAESU- MH-10E8 MH-10F8. Microphone.
YAESU- MH-12A2B. Microphone.
YAESU- MH-14A8. Microphone.
YAESU- MH-14B8. Microphone.
YAESU- MH-14D8. Microphone.
YAESU- MH-15C8. Microphone.

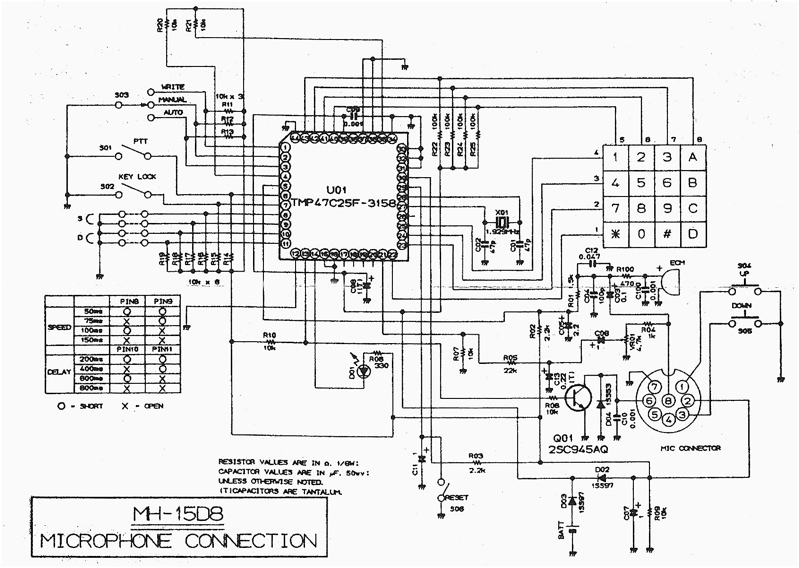

YAESU- MH-15D8. Microphone.
YAESU- MH-18A2B. Microphone.
YAESU- MH-19A2B. Microphone.
YAESU- MH-25A8J. Microphone.
YAESU- MH-26. Microphone.
YAESU- MH-26G8J.Microphone.
YAESU- MH-27. Microphone.
YAESU- MH-27A8J.Microphone.
YAESU- MH-29A2B. Microphone.
YAESU- MH-31. Microphone.
YAESU- MH-31B8. Microphone.
YAESU- MH-31A8J. Microphone.
YAESU- MH-32A2B. Microphone.
YAESU- MH-34 / MH-34B4. Microphone.
YAESU- MH-34C2B. Microphone.
YAESU- MH-36. Microphone.
YAESU- MH-36A6J DTMF Microphone.
YAESU- MH-36B6JS Microphone.
YAESU- MH-36D8 Microphone.
YAESU- MH-36E8J DTMF Microphone.
YAESU- MH-37A4B Microphone.
YAESU- MH-42. Microphone.
YAESU- MH-42A6J Microphone.
YAESU- MH-42B6JS Microphone.
YAESU- MH-42B6J Microphone schematic.pdf
YAESU- MH-44A4B Microphone.
YAESU- MH-48. Microphone.
YAESU- MH-48A6J. Microphone.
YAESU- MH-57A4B.Microphone.
YAESU- MH-59A8J.Microphone.
YAESU- MH-61A8J.Microphone.
YAESU- MH-64A8J.Microphone.
YAESU- MH-67A8J.Microphone.
YAESU- MH-68A8J.Microphone.
YAESU- MH-700D. Microphone.
YAESU- MD-11A8J. Microphone.
YAESU- MD-100. Microphone.
YAESU- MD-100A8X. Microphone.
YAESU- MD-100/100AX schematic.pdf
YAESU- MD-200. Microphone.
YAESU- MD-200A8X. Microphone.
YAESU- MD-200.Instruction Manual.pdf

YAESU MICROPHONE COMPATIBILITY LIST.

YAESU STANDARD MICROPHONE LIST.

MORE YAESU MICROPHONE INFO.

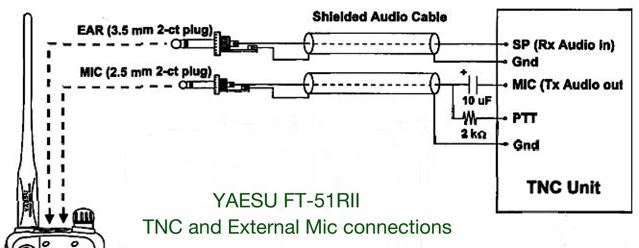

YAESU TNC INFORMATION.



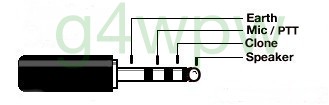

YAESU ( Handheld Tranceiver's ) VX-1R VXF-1 VX-2R VX-2E VX-3R VX-5R VX-7R VX-10 VXF-10 VX-110
VX-130 VX-131 VX-132 VX-150 VX-160 VX-180 VX-210 VX-210A VX-300 VX-400 VX-410 VX-420

    ( see MH-34 / MH-34B4 / MH-57A4B ABOVE )


YAESU ( Airband Tranceiver's ) VXA-100 VXA-150 VXA-210

    ( see MH-44A4B ABOVE )


YAESU ( Base Station Tranceivers) FTC-1023 FTC-1024 FTC-1043 FTC-1044

( see MD-2H8 above)

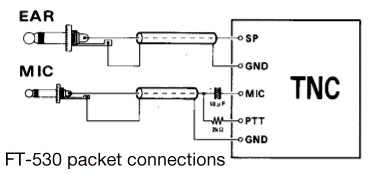

YAESU ( Handheld Tranceiver's ) FT-10R FT-40R FT-50R FT-60R

     ( see MH-37A4B ABOVE )



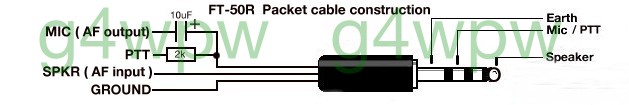

YAESU FT-50R FT-60R




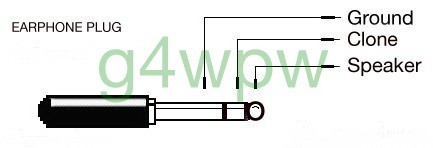

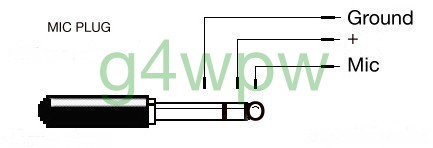

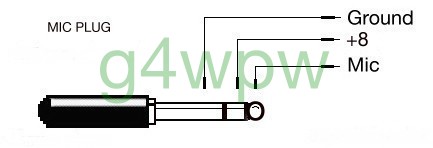

YAESU ( Handheld Tranceiver's ) FT-51R ( see MH-32A2B / MH-34C2 )




YAESU ( Handheld Tranceiver's ) FT-51RII




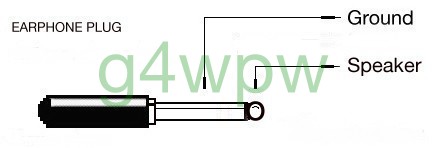

YAESU ( Handheld Tranceiver's ) FT-470 FT-411 FT-811 FT-911 ( see MH-32A2B / MH-34C2 )




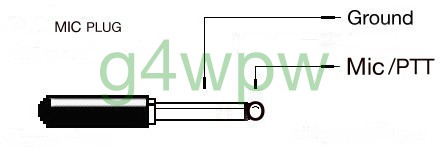

YAESU ( Handheld Tranceiver's ) FT-23 FT-73 FT-23RII FT-73RII ( see MH-32A2B / MH-34C2 )



CLONE INFO. pdf


YAESU ( Handheld Tranceiver's ) FT-530 ( see MH-12A2B / MH-18A2B )





YAESU POLICE AND PUBLIC SAFETY CHANNELISED TRANCEIVERS
VX-2000 VX-2500 VX-3000 VX-3200 VX-4100 VX-4100E VX-4200 VX-4200E VXR-1000 VXR-7000

(See MH-25A8J / MD-11A8J microphones above )

PIN1 FAST
PIN2 GROUND
PIN3 PTT
PIN4 MIC
PIN5 MIC EARTH
PIN6 + 5VOLTS
PIN7 UP
PIN8 DOWN

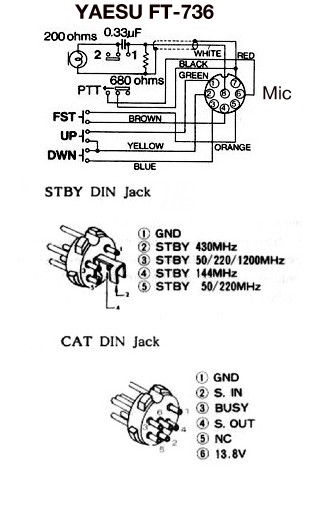

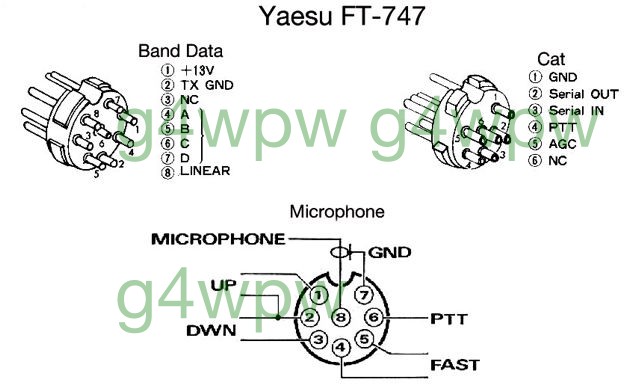

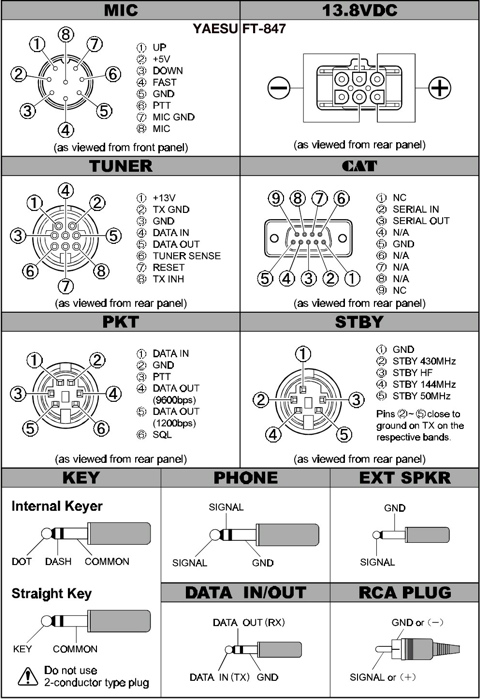

YAESU-FT736-FT747GX-FT757GX-FT650-FT655-FT840-FT890-FT920-FT990-FT990D-FT847
FT1000-FT1000D-FT1000MP + MKV -FT2000

PIN1 MIC UP
PIN2 EARTH ( + 5VOLTS FT847-FT920-FT1000MP-FT2000 )
PIN3 DOWN
PIN4 FAST SCAN
PIN5 EARTH
PIN6 PTT
PIN7 SCREEN/EARTH
PIN8 MIC



YAESUFTONE-FT77-FT102-FT707-FT767-FT767GX-FT980


PIN1 MIC UP
PIN2 + 5 VOLTS
PIN3 DOWN
PIN4 FAST SCAN
PIN5 CAUTION INTERCONNECTED TO PIN 2.( +5 VOLTS )
PIN6 PTT
PIN7 SCREEN/EARTH
PIN8 MIC

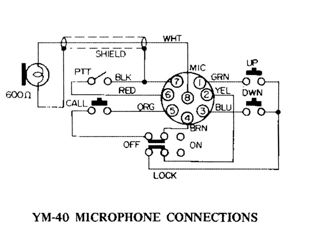

YAESU FT480R-FT780R ( see YM-40 above )

PIN1 green MIC UP
PIN2 yellow EARTH / COMMON U/DOWN.
PIN3 blue DOWN
PIN4 brown TONE CALL / LOCK
PIN5 orange EARTH TONE CALL / LOCK
PIN6 red PTT
PIN7 black SCREEN/EARTH
PIN8 white MIC



YAESU-FT726 (see MD1-B8 MH1-B8 Microphone above)

PIN1 UP
PIN2 COMMON UP/DOWN
PIN3 DOWN
PIN4 FAST SCAN
PIN5 EARTH
PIN6 PTT
PIN7 SCREEN/EARTH
PIN8 MIC

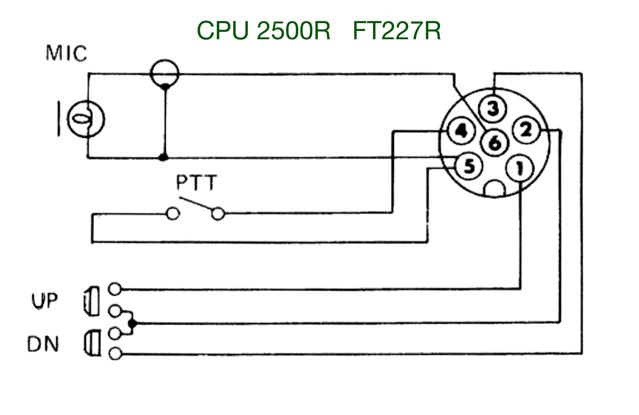

YAESU CPU2500R-CPU2500RK SOMMERKAMP FT227
(see YM-2500 Microphone above)


PIN1 UP
PIN2 COMMON UP/DOWN
PIN3 DOWN
PIN4 PTT
PIN5 GROUND MIC/PTT
PIN6 MIC

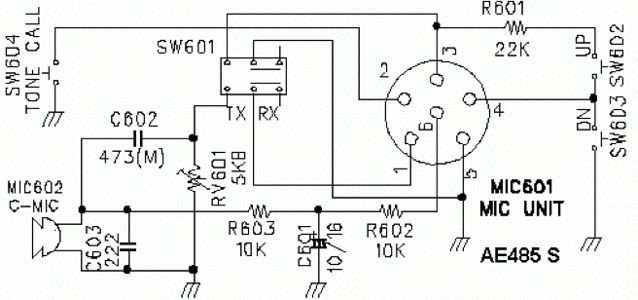

click for schematic


YAESU FT-620B
(see YM-86 Microphone above)


PIN1 N/C
PIN2 N/C
PIN3 SCREEN
PIN4 PTT GROUND
PIN5 PTT
PIN6 MIC
click for schematic


YAESU FT75-FT221R-FT223-FT101B-FT101E-FT101Z-FT101ZD-FT301D-FT902-FT902DM. ( see YD148/YD844 microphone above.)


PIN1 MIC SCREEN/EARTH ( PTT EARTH ON FT101B/101E.FT101Z/101ZD.FT902/902DM.)
PIN2 MIC
PIN3 PTT
PIN4 EARTH ON FT221R.( N/C ON FT101Z/101ZD.FT101B/101E.FT902/902DM. )

YAESU FTDX-100 FTDX-400 FTDX-401 FTDX-560 FT-200 FT-250( See YD-148 microphone above.)



YAESU FT201-FT125C-FTC212-FT2B-FT300C-FT224-FT225RD-FT2FB-FT223-FT220-FTC212-FT300C FT301.
FT7-FT227R-FT227RA-FT227RX-FT250-FT401B-FT501-FT625-FL101.

( See YD-148 and YM-22 microphones above.)



YAESU-FT950


PIN1 MIC UP
PIN2 + 5 VOLTS
PIN3 DOWN
PIN4 FAST SCAN
PIN5 GROUND
PIN6 PTT
PIN7 SCREEN/EARTH
PIN8 MIC


YAESU FT840-FT990.

PIN1 UP
PIN2 GROUND
PIN3 DOWN
PIN4 FAST
PIN5 GROUND (INTERCONNECTED ON TRANCEIVER TO PIN 2. )
PIN6 PTT
PIN7 MIC GROUND/SCREEN
PIN8 MIC

YAESU FT2200.

PIN1 UP
PIN2 + 5 VOLTS
PIN3 DOWN
PIN4 SPEAKER.
PIN5 ACC.
PIN6 PTT
PIN7 MIC GROUND/SCREEN
PIN8 MIC

YAESU FT2500M.

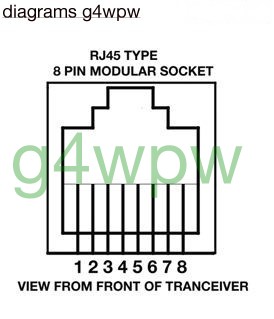

8 Pin Modular plug.( see MH-26G8J MH-27G8J )

PIN1 CALL BUTTON.
PIN2 RX AUDIO.
PIN3 PTT.
PIN4 MIC.
PIN5 GROUND.
PIN6 + 5 VOLTS
PIN7 UP.
PIN8 DOWN.

YAESU FT2400H.

PIN1 CALL BUTTON.
PIN2 RX AUDIO.
PIN3 PTT.
PIN4 MIC.
PIN5 GROUND.
PIN6 + 5 VOLTS
PIN7 UP.
PIN8 DOWN.

YAESU-FT-2600( 6 Pin modular Plug )( See MH-42 and MH-36 microphone above )

PIN1 SW2
PIN2 CLONE
PIN3 + 9VOLT
PIN4 GROUND
PIN5 MIC
PIN6 MULTI SWITCHING SW1

YAESU-FT-8500( 6 Pin modular Plug )( See YM-39 microphone above )

PIN1 D11
PIN2 GROUND
PIN3 + 9VOLT
PIN4 GROUND
PIN5 MIC
PIN6 POWER SWITCH

YAESU FT5100.

PIN1 UP.
PIN2 + 5 VOLTS.
PIN3 DOWN.
PIN4 SPEAKER.
PIN5 BAND.
PIN6 PTT.
PIN7 EARTH.
PIN8 MIC.

YAESU FT211-FT212R FT212RH-FT270-FT211RH-FT711-FT712-FT770-FT2311-FT2700-FT4700RH-FT711RH-FT770RH
(see microphones MH-15D8/ MH-15C8/ MH-14A8/ MH-14B8/ MH-14D8 above )

PIN1 UP
PIN2 +5 VOLT
PIN3 DOWN
PIN4 SPEAKER
PIN5 CPU/ TONE SW
PIN6 PTT
PIN7 GROUND
PIN8 MIC

YAESU FT230R-FT290R-FT690 FT730-FT790R

PIN1 MIC SCREEN/EARTH
PIN2 MIC
PIN3 PTT
PIN4 + 12VOLT ( + 5 VOLTS FT730-FT290R )
PIN5 SPEAKER
PIN6 UP
PIN7 DOWN

YAESU FT290RII-FT690RII-FT790RII (see MH-10E8 /MH-10F8 above )


PIN1 UP
PIN2 + 5 VOLTS
PIN3 DOWN
PIN4 SPEAKER
PIN5 N/C
PIN6 PTT
PIN7 GROUND
PIN8 MIC

YAESUFT215-FT715-FT3700-FT3800-FT3900-FT4600-FT4800-FT4900-FT5800

PIN1 UP
PIN2 + 5 VOLTS
PIN3 DOWN
PIN4 N/C
PIN5 RECALL
PIN6 RESET
PIN7 GROUND
PIN8 MIC

YAESU FT708R-FT208R HAND HELD.
( mini ) 6 PIN

PIN1 MIC ( white )
PIN2 SPEAKER ( black )
PIN3 PTT ( red )
PIN4 MIC SCREEN
PIN5 NC
PIN6 SPEAKER ( blue )


YAESU-FT897-FT857-FT817-FT900-FT-450 ( 8 pin Modular Plug )

PIN1 FAST SCAN
PIN2 GROUND
PIN3 PTT
PIN4 MIC
PIN5 MIC GROUND
PIN6 + 5VOLT
PIN7 UP
PIN8 DOWN

YAESU-FT1500M-FT1802E-FT2800-FT7800M-FT8800E-FT8900R ( 6 Pin modular Plug )( See MH-48 microphone above )

PIN1 SW2 ( green )
PIN2 SW1 (brown )
PIN3 + 8VOLT ( red )
PIN4 GROUND ( screen )
PIN5 MIC ( white )
PIN6 PTT ( blue )(clone FT1802E )

YAESU-FTM-350AR( 6 Pin modular Plug )( See MH-48A6J microphone above )

PIN1 SW2 ( green )
PIN2 SW1 (brown )
PIN3 + 8VOLT ( red )
PIN4 GROUND ( screen )
PIN5 MIC ( white )
PIN6 PTT ( blue )(clone FT1802E )

YAESU-FTM-10R/E ( WITH BUILT IN MICROPHONE AND BLUE TOOTH.)

NEEDS MEK-M10 ADAPTER TO USE THE FOLLOWING EXTERNAL MICROPHONES


MH-68 A6J WATERPROOF MIC
MH-68 B6J WATERPROOF MIC

MEK-M10 ADAPTER CONNECTIONS.pdf



YAESU-FTDX9000D ( 3 pin XLR Plug front panel) PLUS ( 8 pin Plug rear panel.)

( XLR PLUG FRONT PANEL.)
PIN1 MIC GRND.
PIN2 MIC HOT.
PIN3 MIC COLD.





( 8 PIN PLUG REAR PANEL.)
PIN1 UP.
PIN2 +5 VOLTS.
PIN3 DOWN.
PIN4 FAST SCAN.
PIN5 GROUND.
PIN6 PTT.
PIN7 MIC GROUND.
PIN8 MIC.


YAESU-FT100-FT90-FT8100 ( 6 pin Modular Plug ) (SEE MH-36 microphone above.)

PIN1 Multi-function switching for P,P1,P2 SW2.
PIN2 N.C. 9600bps packet data out FT-90
PIN3 + 9VOLT
PIN4 EARTH
PIN5 MIC.
PIN6 SW1.PTT,UP,DOWN,Acc







Yaesu "cat"pinout connections.



MORE YAESU INFORMATION

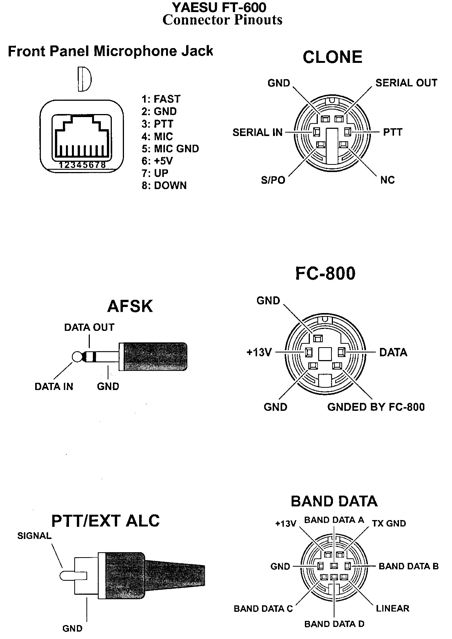

(click for) -YAESU FT-100 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-600 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-707 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-726 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-736 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-747 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-757 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-767 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-817 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-847 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-897 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-920 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-980 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-990 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FTM-10 SERIES CONNECTION DIAGRAMS.pdf
(click for) -YAESU FT-1000MP SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-2000 SERIES CONNECTION DIAGRAMS.pdf

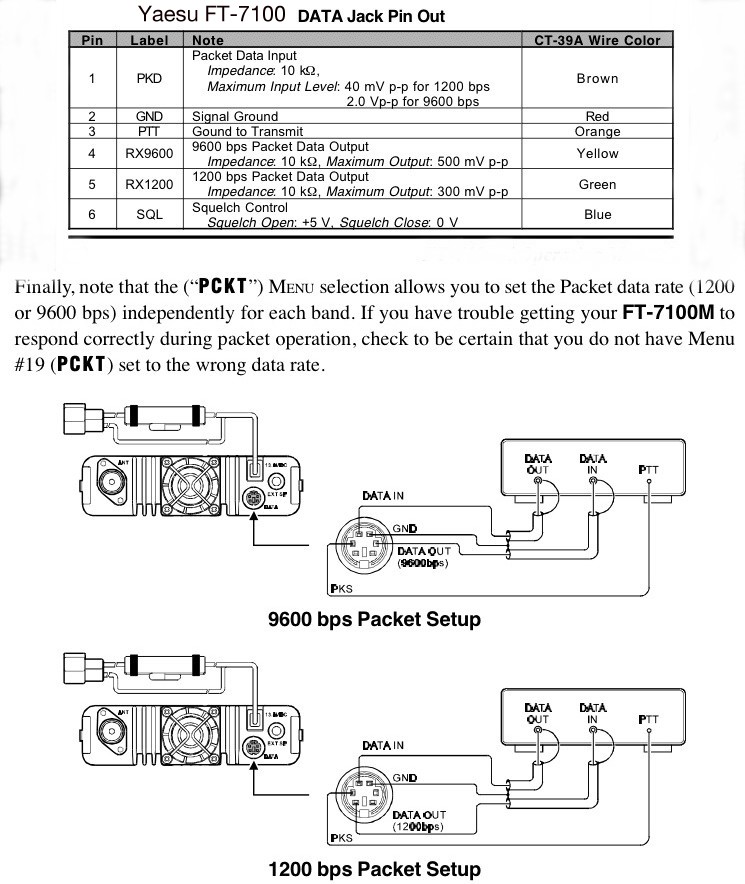

(click for) -YAESU FT-7100 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-8900 SERIES CONNECTION DIAGRAMS.pdf
(click for)-YAESU FTDX-9000D SERIES CONNECTION DIAGRAMS.




ICOM.



ICOM-IC7400-IC746-IC746PRO-IC756PRO-IC7700-IC7800 (see HM-36 below )

PIN1 MIC + DC VOLTS FOR ICOM ONLY MICROPHONE
PIN2 + 8VOLTS 10Ma TO AVOID DAMAGING THE REGULATOR DO NOT SHORT TO GROUND
PIN3 UP/DOWN
PIN4 SQUELCH
PIN5 PTT
PIN6 GROUND
PIN7 MIC SCREEN/EARTH
PIN8 AUDIO OUT

ICOM-IC703-IC706MK1-IC706MK2-IC706MK3-IC2000-IC2000H (8 Pin Modular Plug )


PIN1 + 8VOLT
PIN2 UP/DOWN
PIN3 AUDIO OUT
PIN4 PTT
PIN5 MIC GROUND
PIN6 MIC
PIN7 GROUND/EARTH
PIN8 SQUELCH

ICOM-ICE-208-IC2100H-IC2200H-IC2725E-IC2820-(See HM-133 below ) (8 Pin Modular Plug )


PIN1 + 8VOLT OUTPUT ( 10 ma max )
PIN2 UP/DOWN
PIN3 + 8VOLTS IN ( No connection IC2100H )
PIN4 PTT
PIN5 MIC GROUND
PIN6 MIC
PIN7 GROUND/EARTH
PIN8 DATA IN ( No connection IC2100H )

ICOM-IC-7000 (8 Pin Modular Plug )

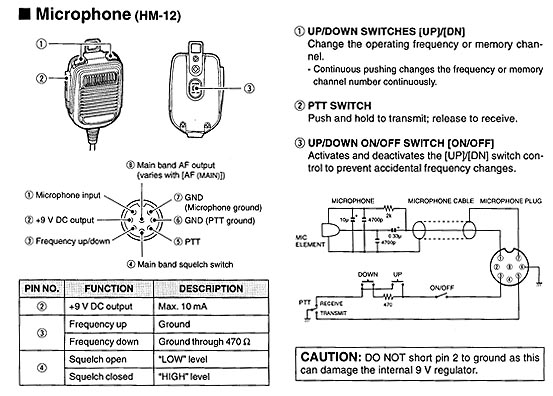

IMPORTANT! SEE HM-151 MICROPHONE INFO BELOW.




PIN1 + 8VOLT OUTPUT ( 10 ma max )
PIN2 UP/DOWN
PIN3 + 8VOLTS SW
PIN4 PTT
PIN5 MIC GROUND
PIN6 MIC
PIN7 GROUND/EARTH
PIN8 DATA IN

ICOM-IC-2800 (8 Pin Modular Plug ) SEE HM-98 MICROPHONE BELOW.



PIN1 + 8VOLT OUTPUT ( 10 ma max )
PIN2 UP/DOWN
PIN3 + 8VOLTS SW
PIN4 PTT
PIN5 MIC GROUND
PIN6 MIC
PIN7 GROUND/EARTH
PIN8 DATA IN

ICOM-IC-2800 (8 Pin Modular Plug ) SEE HM-98 MICROPHONE BELOW.


PIN1 + 8VOLT OUTPUT ( 10 ma max )
PIN2 UP/DOWN
PIN3 + 8VOLTS SW
PIN4 PTT
PIN5 MIC GROUND
PIN6 MIC
PIN7 GROUND/EARTH
PIN8 DATA IN

ICOM LAND MOBILE(8 Pin Modular Plug ) SEE SM-25 SM-100/T MICROPHONES BELOW.
F320-F420-F1020-F2020-F121-F221-F521-F620-F621/TR-F1721D-F182D-F272D
F282D-FR3000-FR4000-FR5000-FR5100-FR6100.


PIN1 + 8 VOLTS
PIN2 UP/DOWN.
PIN3 AF OUTPUT.
PIN4 PTT.
PIN5 MIC GROUND.
PIN6 MIC AUDIO.
PIN7 GROUND/EARTH.
PIN8 SQUELCH ( SOME MODELS )

ICOM LAND MOBILE(8 Pin Modular Plug ) SEE SM-26.
IC-F300-IC-F510-IC-F1000-IC-F1600.

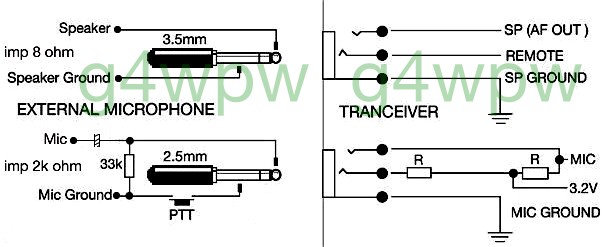

ICOM HAND HELD- ICE90- IC91A/E- ICE7- ICT2A/E/H-ICT3H ICT7A/E/H- ICT21A/E -ICT22 -ICT41E- ICT81A/E- ICV8- ICV21AT- ICV82
ICV82- ICT90- ICF3

( SEE HM-46 HM75A HM-131 BELOW )



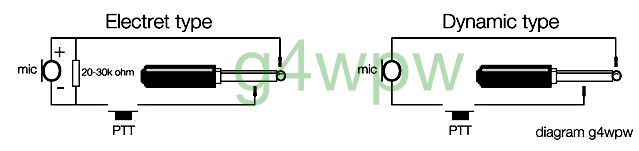

ICOM HAND HELD- IC4A/AT/E-IC3A/AT-IC12A/AT/E-IC80AD




ICOM HAND HELD- ICT8A- ICT8E




ICOM-IC-211 IC-701


PIN1 MIC
PIN2 PTT
PIN3 N/C
PIN4 GROUND.

ICOM IC-120-271A-271E-275-290-228-229-229H-22U-25-25E-27-27E-28-29E-255-260-290-2400-2500-3200-3210-3220
IC-37A-38A-375-45-47-77-78-451-471A-475-48-490-505-551-560-575-707-718-720-725-726-728-729-730-735-736-737/A-738
IC-740-745-746-751/A-756/PRO-761-765-775-781-820H-821-821H-900-901-901H-910X-970-1200-1201-1271-1275


PIN1 MIC (yellow)
PIN2 REPEATER TONE (+ 8/9 volts some models)
PIN3 UP/DOWN
PIN4 N/C (squelch some models )
PIN5 PTT(red)
PIN6 EARTH (black)
PIN7 MIC SCREEN
PIN8 N/C (green)(external speaker some models )

( For IC-27 / 27E see IC-HM24 below ) (IC-22U see IC-HM8 below)

ICOM IC-7200-IC-7600


PIN1 MIC
PIN2 + 8volts
PIN3 UP/DOWN
PIN4 squelch
PIN5 PTT
PIN6 PTT EARTH
PIN7 MIC SCREEN
PIN8 AUDIO OUT

( see SM-30 SM-50 ) below

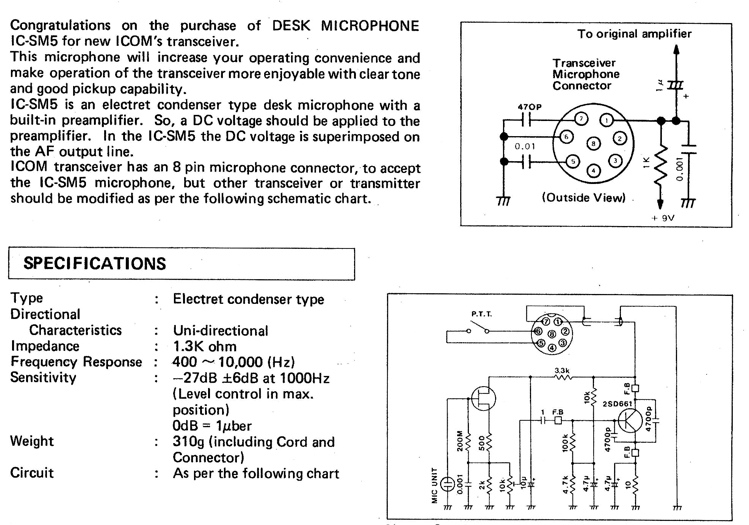

ICOM-IC24G-IC251E-IC451E. (See SM-5 plus IC-HM7 hand mic & SM-5 desc mic.)


PIN1 MIC ( white. connection at + 9VOLTS above earth )
PIN2 NC
PIN3 NC
PIN4 NC
PIN5 PTT ( red )
PIN6 PTT ( black )
PIN7 MIC SCREEN
PIN8 NC


ICOM MICROPHONES.


ICOM- SM2 MIC CONNECTIONS.
ICOM- SM5 MIC CONNECTIONS.
ICOM- SM6 MIC CONNECTIONS.
ICOM- SM8 MIC CONNECTIONS.
ICOM- SM10 MIC CONNECTIONS.
ICOM- SM20 MIC CONNECTIONS.
MORE- SM20 MIC INFORMATION.
ICOM- SM25 MIC CONNECTIONS.
ICOM- SM26 MIC CONNECTIONS.
ICOM- SM30 MIC CONNECTIONS.
ICOM- SM50 MIC CONNECTIONS.

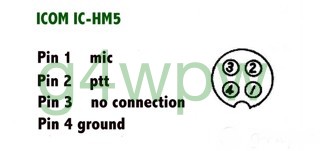

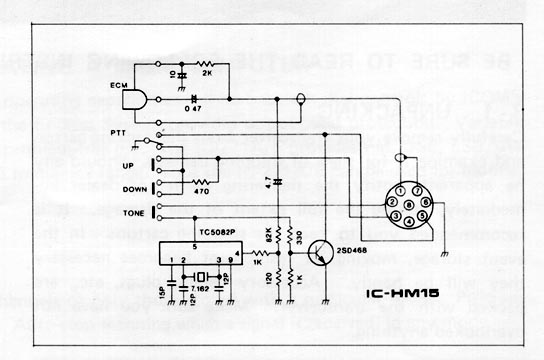

ICOM- IC-HM5 MIC CONNECTIONS.
ICOM- IC-HM7 HAND MIC CONNECTIONS.
ICOM- IC-HM8 HAND MIC CONNECTIONS.
ICOM- IC-HM10 MIC CONNECTIONS.
ICOM- IC-HM11 MIC CONNECTIONS.
ICOM- IC-HM12 MIC CONNECTIONS.
ICOM- HM12 MIC CONNECTIONS.
MORE- IC-HM12 MIC INFORMATION.
ICOM- IC-HM14 MIC CONNECTIONS.
ICOM- IC-HM15 MIC CONNECTIONS.

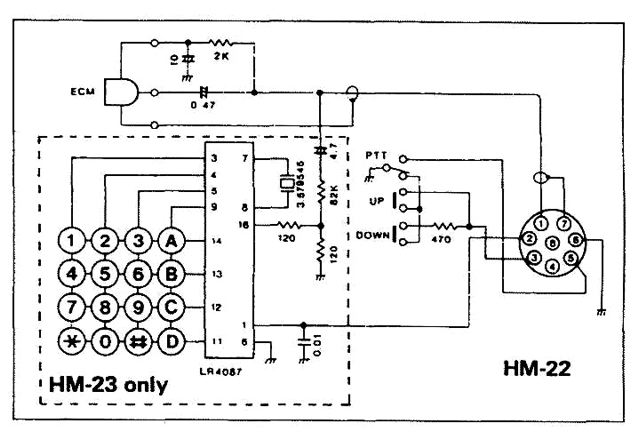

ICOM- HM-22 MIC CONNECTIONS.
ICOM- HM-23 MIC CONNECTIONS.

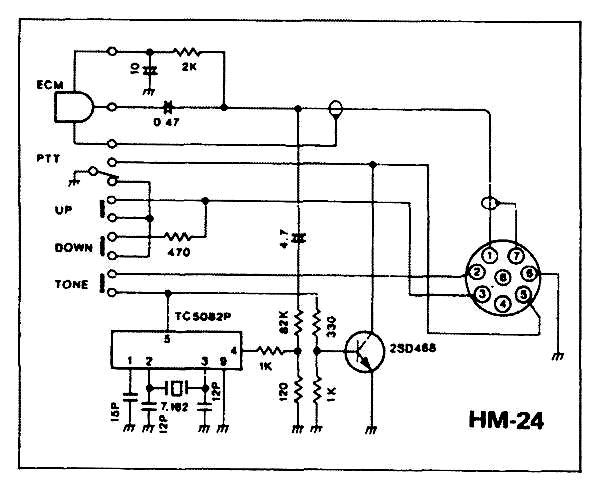

ICOM- HM-24 MIC CONNECTIONS.
ICOM- HM-36 MIC CONNECTIONS.
ICOM- HM-46 MIC CONNECTIONS.
ICOM- HM-54 MIC CONNECTIONS.
ICOM- HM-56/56A MIC CONNECTIONS.
ICOM- HM-75A MIC CONNECTIONS.
ICOM- HM77-HM78-HM79-HM95-HM97 MIC CONNECTIONS.
ICOM- HM-90 WIRELESS MIC CONNECTIONS.
ICOM- HM-95 MIC CONNECTIONS.
ICOM- HM-96 MIC CONNECTIONS.
ICOM- HM-97 MIC CONNECTIONS.
ICOM- HM-98S MIC CONNECTIONS.
ICOM- HM-100 HM-100T MIC CONNECTIONS.
ICOM- HM-103 MIC CONNECTIONS.
ICOM- HM-113-113V MIC CONNECTIONS.
ICOM- HM-128L MIC CONNECTIONS.
ICOM- HM-118-118TN MIC CONNECTIONS.
ICOM- HM-131 MIC CONNECTIONS.
ICOM-HM-148/G MIC CONNECTIONS.
ICOM- HM-133 MIC CONNECTIONS.
ICOM- HM-151 MIC CONNECTIONS (IC-7000 ).
ICOM- HM-152 MIC CONNECTIONS.
ICOM- HM-153L MIC CONNECTIONS.
ICOM- HM-154 / HM-154T MIC CONNECTIONS.

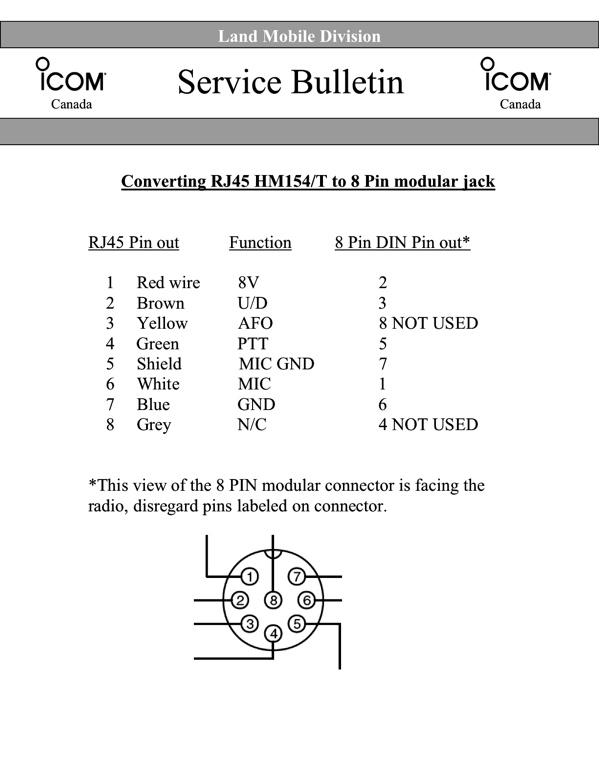

CONVERTING THE ICOM- HM-154 / HM-154T MIC FROM RJ-45 TO 8 PIN CONNECTIONS.
ICOM- HM-158L MIC CONNECTIONS.
ICOM- HM-166L MIC CONNECTIONS.

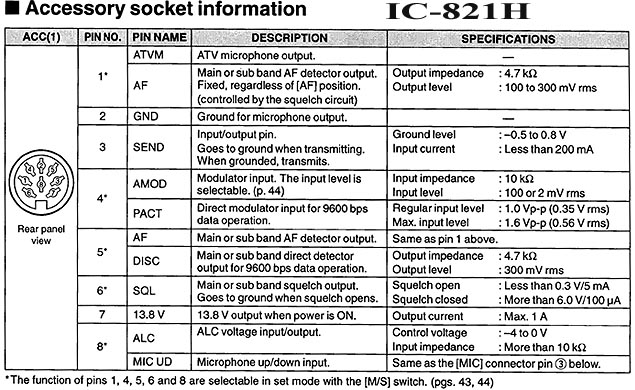

IC-821H- ACC SOCKET CONNECTIONS.

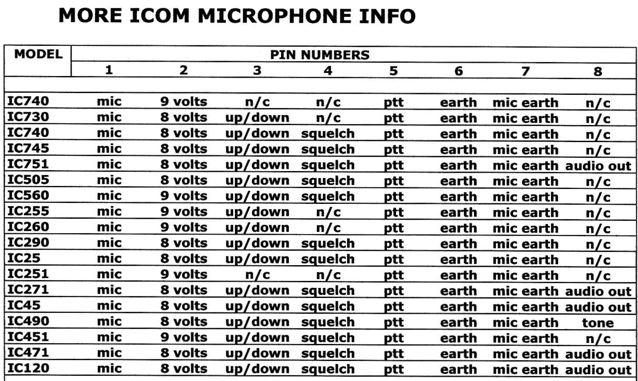

click for MORE ICOM INFORMATION.
click for ICOM MICROPHONE COMPATIBILITY LIST 2009
click for ICOM CONNECTING CABLE REFERENCE LIST.
click to download FREE ICOM MANUALS.



CAUTION !

IF YOU WISH TO USE THE FOLLOWING ICOM MICROPHONE'S ( model's below ) ON

TRANCEIVERS OTHER THAN ICOM, CHECK THIS   link    INFORMATION ALSO





MICROPHONE MODEL'S

IC-SM8 IC-SM6 IC-HM7 IC-HM11 IC-HM12 IC-HM14 IC-HM15 IC-HM22 IC-HM24 IC-HM36




ALINCO.


Click here to Download ALINCO Instruction/Service manuals FREE.





ALINCO DX70-DX70T-DX77-DX701-DX707-DR110-DR112-DR119-DR135-DR-330 DR435-DR150E-DR150TE-DR235-DR-410-DR430-DR435-DR510-DR570
-DR590-DR592T-DR599T-DR600T-DR610-DR620-DR635-DR1200-DRM03-DRM06-ALR22H-ALD24T-ALR22T-ALR72T-

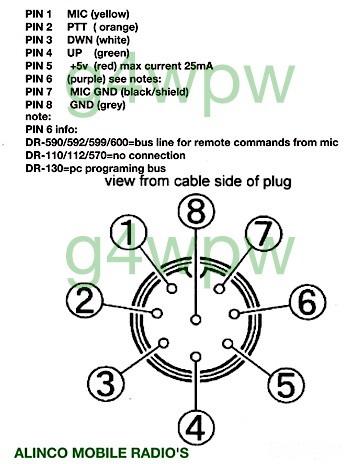

PIN1 MIC
PIN2 PTT
PIN3 DOWN
PIN4 UP
PIN5 + 5VOLT ( Max current 25Ma )( + 8VOLT ALR-22/24 )
PIN6 AUDIO OUT ( remote DR150TE-DR590-DR592-DR599-DR600 ) SEE ABOVE DIAGRAM REFERENCE.
PIN7 MIC SCREEN/EARTH
PIN8 EARTH

ALINCO DR140-DR605 ( Modular Plug )

PIN1 UP.
PIN2 GROUND.
PIN3 MIC.
PIN4 MIC GROUND.
PIN5 PTT.
PIN6 N/C.
PIN7 DOWN.
PIN8 + 5 VOLTS.

ALINCO 22T/E.24E/T

PIN1 MIC
PIN2 PTT
PIN3 DOWN
PIN4 UP
PIN5 + 8VOLT
PIN6 N/C
PIN7 MIC EARTH
PIN8 GROUND

ALINCO EMS-14. - ADONIS AM-508E. -WATSON AM308 MICROPHONE COLOR CODING.


YELLOW MIC
SCREEN EARTH (ground)
GREY PTT ( + VOLTAGE FEED ON ADONIS D80 )
BLUE PTT EARTH ON WATSON 308.
PURPLE PTT EARTH (ground)
GREEN MIC UP
ORANGE COMMON (connect to ground)
WHITE MIC DOWN ( + VOLTS WATSON AM-308 )
BLACK MIC DOWN ON WATSON AM-308
RED + VOLTS FEED( PTT ON ADONIS D80 AND WATSON AM-308 )



ALINCO DMR610 DR-135 DR-435.




PIN 1 MIC
PIN 2 PTT
PIN 3 DOWN
PIN 4 UP
PIN 5 +5 VOLTS
PIN 6 REMOTE CONTROL
PIN 7 SCREEN EARTH (ground)
PIN 8 GND


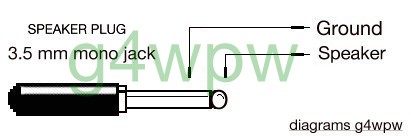

ALINCO. DJ-S11 DJ-41 DJ-180 DJ-190 DJ-191 DJ-491G DJ-596 DJ-G1 DJ-G5

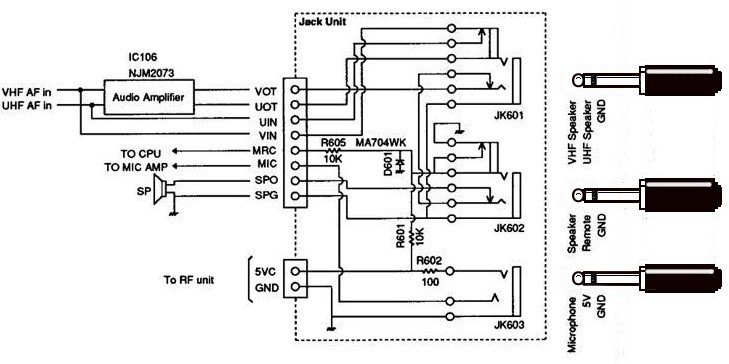

ALINCO. DJ-560 DJ-580






ALINCO HANDHELD. DJ-V17 DJ-V17E DJ-V17T DJ-V17TFH DJ-47E DJ-47T DJ-47T1 DJ-47T2

click for schematic


ALINCO MICROPHONES


EMS-5A MIC CONNECTIONS.
EMS-14 MIC CONNECTIONS.
EMS-42.MIC CONNECTIONS.
EMS-45.MIC CONNECTIONS.
EMS-46.MIC CONNECTIONS.
EMS-47.MIC CONNECTIONS.
EMS-51.MIC CONNECTIONS.
EMS-52.MIC CONNECTIONS.
EMS-53.MIC CONNECTIONS.

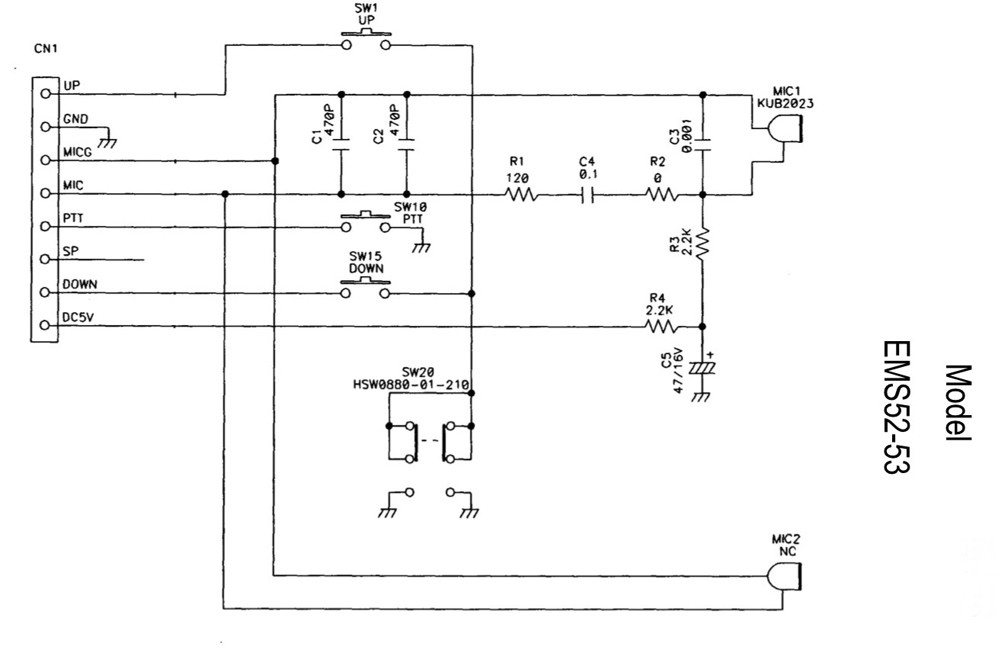

EMS-52 / 53.MIC SCHEMATICS.
EMS-54.MIC CONNECTIONS.
EMS-55.MIC CONNECTIONS.

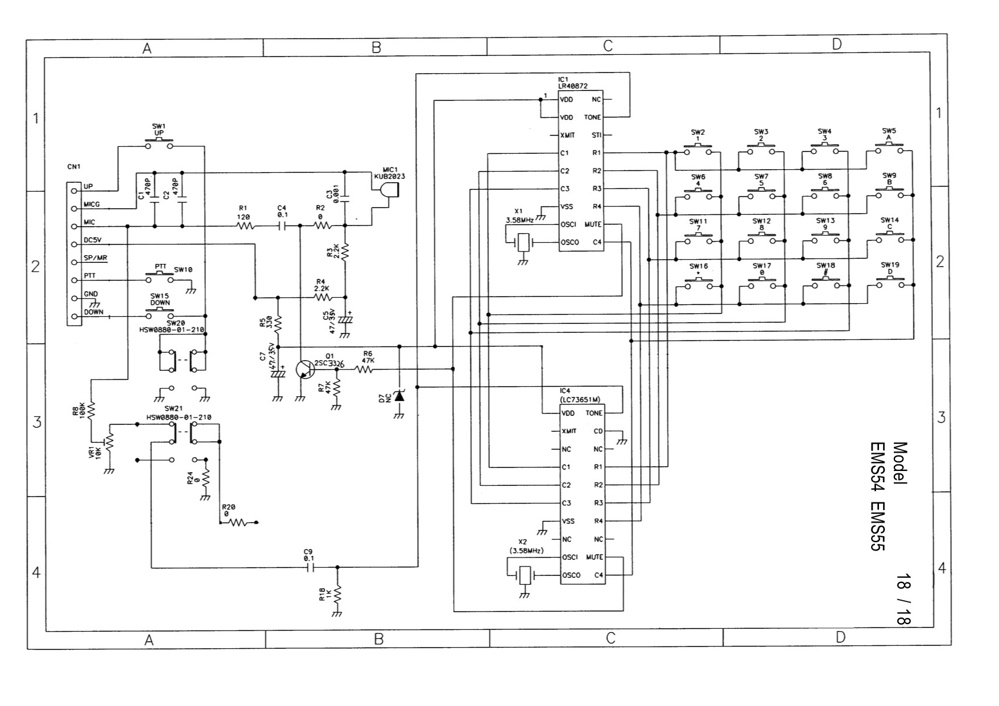

EMS-54 / 55.MIC SCHEMATICS.
EMS-56.MIC CONNECTIONS.

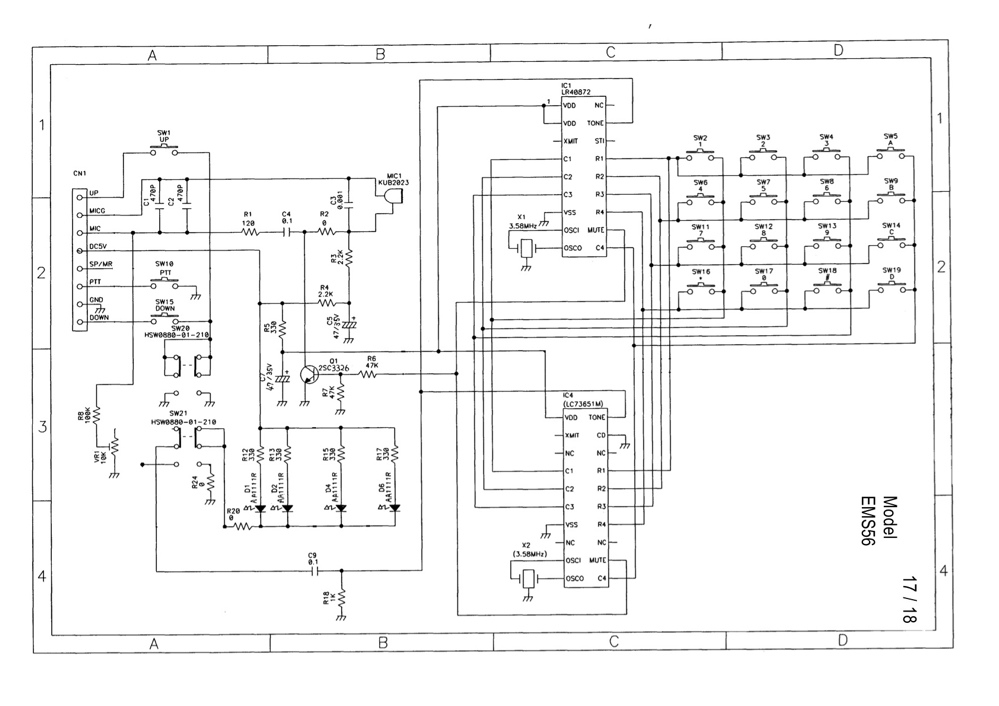

EMS-56.MIC SCHEMATIC.
EMS-57.MIC CONNECTIONS.

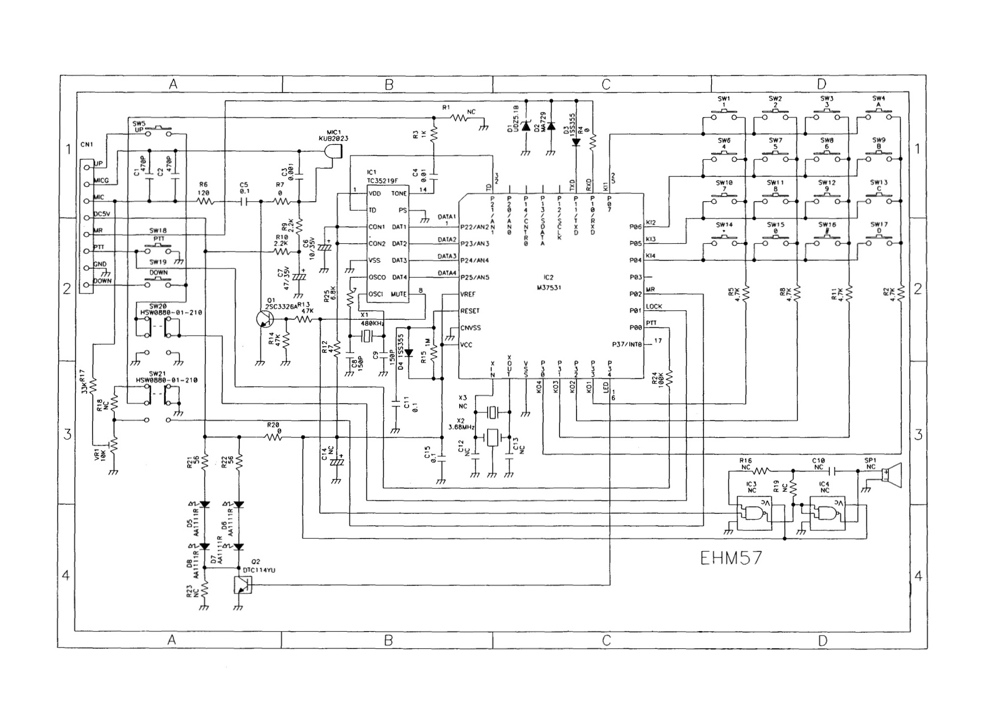

EMS-57.MIC SCHEMATIC.




ADONIS.



ADONIS- AM-DX1 MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- AM-308 MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- AM-503G MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- AM-508e MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- AM-708 MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- AM-7500e MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- AM-308 / AM-508 / AM-608 / AM-708 / AM-7500E MICROPHONE PHOTO'S
ADONIS- FX-6 MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- WX-2400 MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- BOOM1 MICROPHONE CONNECTIONS.pdf

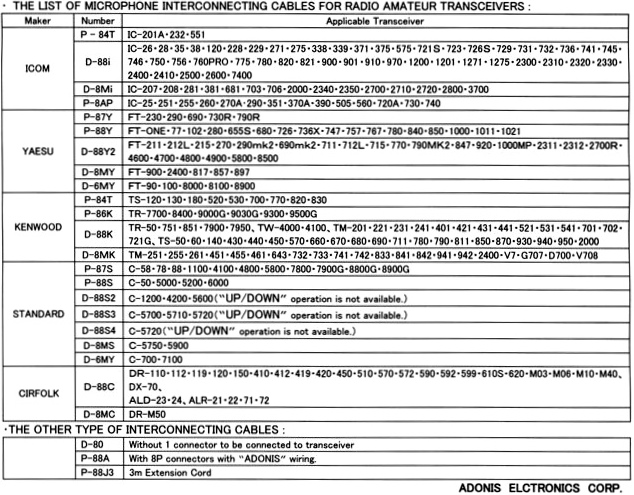

ADONIS MICROPHONE INTERCONNECTING CABLE INFO.

INFO TO CONNECT ADONIS AM-DX1 AM-308 AM-508 AM-708 AM-7500e TO YAESU FT-847 FT-920 FT-1000MP.


ADONIS MICROPHONE CONVERTION LEADS FOR AM-708 ABOVE.

ADONIS LEAD NUMBER D-88K AS-327 ( Connections for Kenwood configuration)

SILVER PLUG END (tranceiver).     ORANGE PLUG END ( connected to microphone).

PIN 1  YELLOW.     connected to   PIN 2.YELLOW.(mic)

PIN 2  RED.            ..         PIN 3.RED.(ptt)

PIN 3  WHITE.          ..         PIN 6.WHITE.(down)

PIN 4  GREEN.          ..         PIN 5.GREEN.(up)

PIN 5  GREY.           ..         PIN 8.GREY.(+volts DC feed)

PIN 6  N/C.            ..         PIN 4.PURPLE.(ptt ground)

PIN 7  SCREEN.         ..         PIN 1.SCREEN.(mic ground)

PIN 8  ORANGE+PURPLE.  ..         PIN 7.ORANGE.(up/down common ground)





ADONIS LEAD NUMBER D-80K AS-340
This is sold as a spare lead with only orange (mic end) plug fitted.

ORANGE PLUG END (connected to microphone).

PIN 2.YELLOW.(mic)
PIN 3.RED.(ptt)
PIN 6.WHITE.(down)
PIN 5.GREEN.(up)
PIN 8.GREY.(+volts DC feed)
PIN 4.PURPLE.(ptt ground)
PIN 1.SCREEN.(mic ground)
PIN 7.ORANGE.(up/down common ground)



COLOURS AND CONNECTIONS ON THE ORANGE (mic) PLUG ENDS OF LEADS ARE IDENTICAL.



STANDARD ADONIS MICROPHONE COLOR CODING

YELLOW. (mic)
RED. (ptt)
WHITE. (down)
GREEN. (up)
GREY. (+volts DC feed)
PURPLE. (ptt ground)
SCREEN. (mic ground)
ORANGE. (up/down common ground)


ADI.



ADI. AR-146 AR-147 AR-247 AR-446 AR-447

8 PIN ROUND PLUG.

PIN 1 MIC.
PIN 2 PTT.
PIN 3 DOWN.
PIN 4 UP.
PIN 5 + 8VOLTS ( max 150 Ma ).
PIN 6 RX AUDIO OUT.
PIN 7 MIC SCREEN.
PIN 8 GROUND.



AEA.

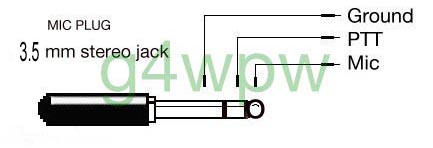

AEA. DX-HANDY 6M,DX-HANDY 10M




ALBRECT.


AE485 MIC SCHEMATIC.

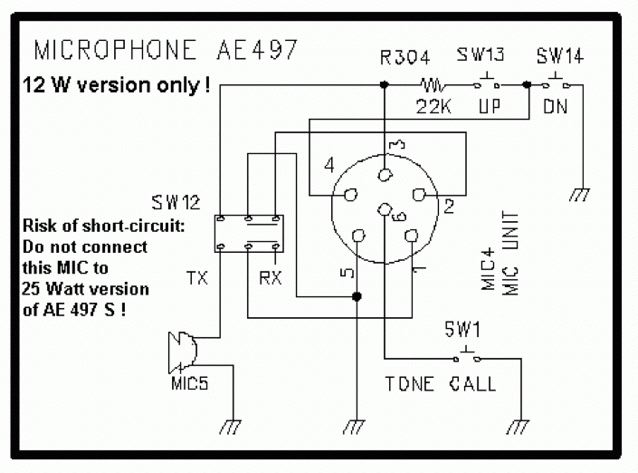

AE497 MIC SCHEMATIC.

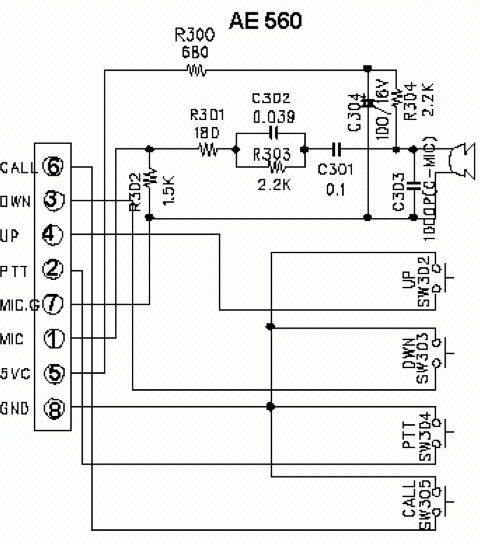

AE560 MIC SCHEMATIC.


AKD/GAREX.



AKD/GAREX. 2001-4001-6001-7003

4 PIN PLUG.

PIN 1 MIC.
PIN 2 COMMON EARTH.
PIN 3 AUDIO OUTPUT.
PIN 4 PTT.



ANYTONE.

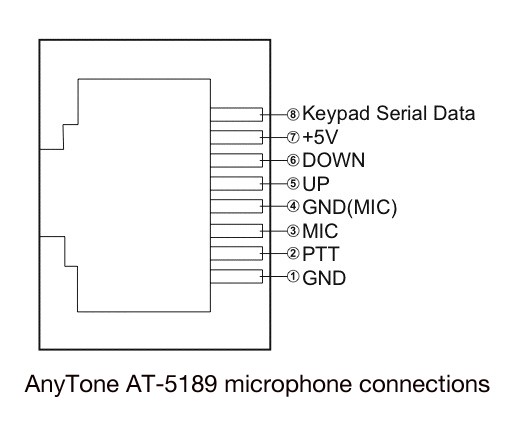

AnyTone. AT-5189






ASTATIC.

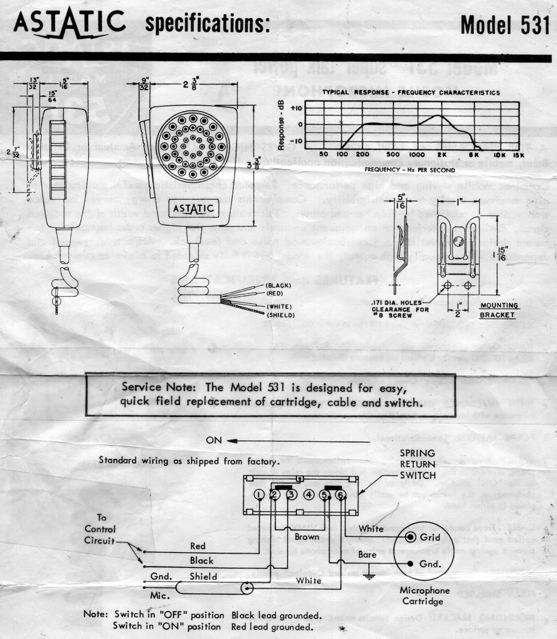

ASTATIC 531 schematic.

ASTATIC D104 schematic.

ASTATIC D104-M6B D104-M6C schematic.

ASTATIC MICROPHONE WIRING REFERENCE pdf


ATLAS.


ATLAS TRANCEIVERS MODELS.-TX110-180-210-215-350XL.
ATLAS-VX5 VOX UNIT.




AZDEN.


PCS-5000-6000-7000-7200-7300-7600-7800-9600

PIN 1 MIC.
PIN 2 MIC GROUND.
PIN 3 TONE BURST (connect to pin 6)
PIN 4 DOWN.
PIN 5 UP.
PIN 6 COMMON GROUND.
PIN 7 PTT.
PIN 8 +13.8 VOLTS

AZDEN-PCM-463 MICROPHONE INFO.





BARRETT


550 COMMERCIAL HF

8 Pin Round
PIN 1 MIC LOW z HOT.
PIN 2 RS232 TX DATA.
PIN 3 RS232 RX DATA.
PIN 4 RS232 GROUND.
PIN 5 PTT.
PIN 6 GROUND.
PIN 7 MIC HIGH z HOT.
PIN 8 SPEAKER.

info VK2BOF



BAOFENG.


UV-3R BF-U3






CES MICROPHONES.

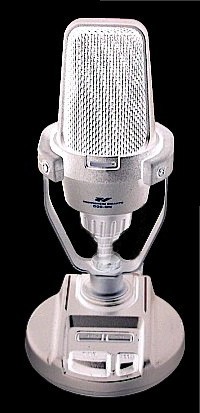

CES-600L MICROPHONE.pdf

CES-805 MICROPHONE.pdf


COLLINS.



KMW-1 KWM-2 KWM-2A KWM-380 KWM-390, 312B-4, 312B-5, (S-LINE) 32S-1.



COLLINS SM1/SM3 MICROPHONE INFO.




COLLINS 32V KW-1 KWS-1

PIN 1 MIC AUDIO.
PIN 2 PTT.
CASE COMMON GROUND/EARTH






COLLINS 32RA.

PIN 1 COMMON GROUND/EARTH.
PIN 2 PTT.
PIN 3 MIC AUDIO.




COMTRONIX.

FM-80

PIN1 MIC
PIN2 PTT
PIN3 No connection
PIN4 SCREEN AND EARTH


DRAKE.



DRAKE. TR-5 TR-7 TR-7A

4 PIN PLUG.

PIN 1 MIC.
PIN 2 PTT.
PIN 3/4 EARTH/GROUND.



DRAKE. TR-22

3 PIN LOCKING RING TYPE PLUG.

PIN 1 MIC.
PIN 2 PTT.
PIN 3 EARTH.



DRAKE. TR-72

4 PIN PLUG.

PIN 1 MIC.
PIN 2 PTT.
PIN 3/4 EARTH/GROUND.



DRAKE. TR-270

4 PIN PLUG.

PIN 1 MIC.
PIN 2 PTT.
PIN 3 COMMON EARTH.
PIN 4 + 10 VOLTS



DRAKE. TR-3 T4 TR-4 TR-4B TR-4XB TR-4XC TR-4C T-4XC T-4XB TR-6

( S230 Mic Plug.)


ELECRAFT.


K3

PIN 1 MIC.
PIN 2 PTT.
PIN 3 DOWN
PIN 4 UP.
PIN 5 FUNCTION.
PIN 6 8 VOLTS.
PIN 7 GROUND.
PIN 8 GROUND.


FDK.



FDK. MULTI-11 MULTI-UII MULTI-II MULTI-700E MULTI-700EX MULTI-800 MULTI-2000 MULTI-2700

4 PIN ROUND PLUG.

PIN 1/4 GROUND / MIC SREEN
PIN 2 PTT.
PIN 3 MIC.



FDK. MULTI-750A MULTI-750E MULTI-725

6 PIN ROUND PLUG.

PIN 1 MIC
PIN 2 PTT.
PIN 3 UP.
PIN 4 + 5V
PIN 5 GROUND.
PIN 6 DOWN.


HALLICRAFTER.



HT-46


HALLICRAFTER. HT-32 HT-36 HT-44 SR-42 SR-42A SR-46 SR-150 SR-160 SR-400 SR-400A SR-500 SR-540 SR-2000




HALLICRAFTER. HT-40 HT-37




HEATHKIT.


Heathkit- SB-100 / SB-104 mic Connection

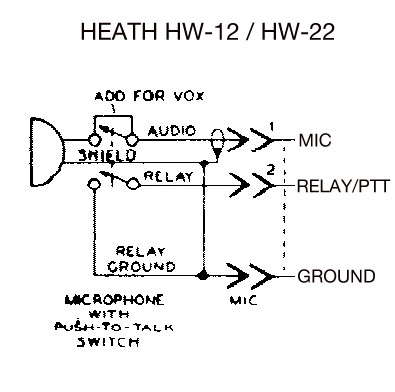

Heathkit- HW-12 / HW-22 mic Connection

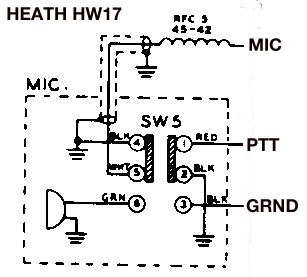

Heathkit- HW-17 mic Connection




HEIL.



HM-10 DUAL, GM-4,GM-5,GMV. HANDIMIC-HM-4, HM-5, HM-iC, HM-PRO. CLASSIC.

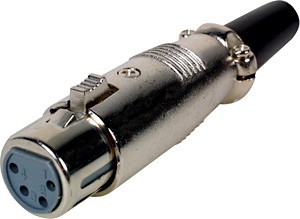

4 PIN XLR PLUG.



PIN 1 GROUND/SHIELD.
PIN 2 MIC.
PIN 3/4 PTT.


PRO-20, PRO-30, PR0-40, CLASSIC PRO, HERITAGE.
3 PIN XLR PLUG.

UNBALANCED OUTPUT.

PIN 1 SHIELD.
PIN 2 + MIC.
PIN 3 - MIC.( connected to pin 1 )



BALANCED OUTPUT.

PIN 1 SHIELD.
PIN 2 + MIC OUTPUT
PIN 3 - MIC GROUND



HEIL TRAVELER HEADSET

PIN 1 MIC.
PIN 2 +8 VOLTS.
PIN 3 U/DOWN.
PIN 4 SQUELCH.
PIN 5 PTT.
PIN 6 EARTH PTT.
PIN 7 MIC EARTH.
PIN 8 AUDIO OUTPUT.


THE HEIL CONNECTION SYSTEM.

MORE INFORMATION FROM THE HEIL WEBSITE.

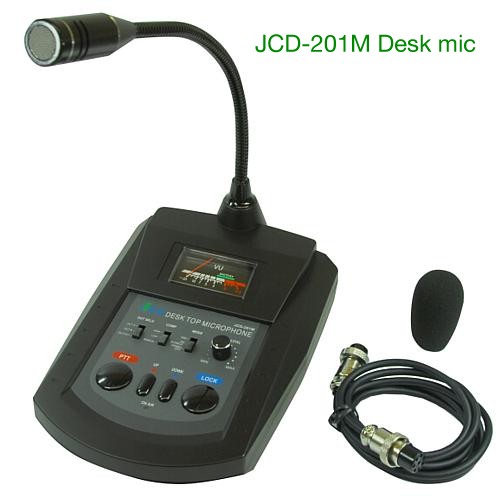

JCD-201M DESK MIC.


PIN1 (E) BRAID.
PIN2 (M) (MIC) BROWN
PIN3 (P) (PTT) WHITE
PIN4 (G) (PTT GROUND) GREEN
PIN5 (U) (UP) BLACK
PIN6 (D) (DOWN) YELLOW
PIN7 (C) (UP/DOWN EARTH) BLUE
PIN8 (B) (+5 - +9VOLTS DC) RED
JCD-201M PHOTO.


JRC.


JST-100 JST-100D JST-100S JST-110 JST-135 JST-145 JST-245.

PIN1 MIC UP
PIN2 NC
PIN3 MIC DOWN
PIN4 + 9 VOLTS
PIN5 PTT EARTH
PIN6 PTT
PIN7 MIC EARTH
PIN8 MIC



NVT-56 / 57 / 58 MICROPHONE INFO.


KACHINA.


KACHINA. 505DSP.

8 PIN ROUND PLUG.

PIN 1 GROUND.
PIN 2 MIC.
PIN 3 PTT.
PIN 4 SPEAKER.
PIN 5 N/C.
PIN 6 N/C.
PIN 7 N/C.
PIN 8 N/C.


( info AE5K )

KDK.


KDK. FM-2016 FM-2025

4 PIN ROUND PLUG.

PIN 1 PTT GROUND.
PIN 2 PTT.
PIN 3 MIC SCREEN.
PIN 4 MIC.


KDK. FM-2030 FM-2033

6 PIN ROUND PLUG.

PIN 1 UP/DOWN GROUND.
PIN 2 UP.
PIN 3 DOWN.
PIN 4 PTT.
PIN 5 MIC.
PIN 6 MIC SREEN/GROUND.



KDK DM-TT1 MICROPHONE

KDK TM-2 MICROPHONE

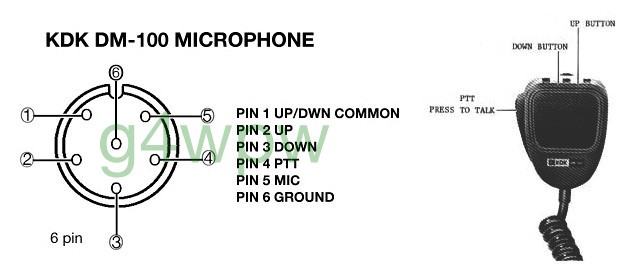

KDK DM-100 MICROPHONE


KW.



KW TRANSMITTERS /TRANCEIVERS KW-1 KW-2000 KW-2000A KW-2000B KW-VESPA KW-VICEROY



MFJ.



MFJ-8621. DATA CONNECTIONS. Must be configured for 1200 baud operation.

Note:This radio has un-squelched output.use "software DCD"
PIN1 AFSK In (yellow)
PIN2 GROUND/EARTH (black)
PIN3 PTT (red)
PIN4 AFSK Out (green)


MFJ-297 MFJ-299 MICROPHONES.

PIN1 MIC GROUND
PIN2 MIC
PIN3 PTT
PIN4 PTT GROUND
PIN5 UP
PIN6 DOWN
PIN7 COMMON UP/DOWN
PIN8 DC VOLTS.


MFJ-299 INSTRUCTION MANUAL WITH ( ICOM,YAESU,KENWOOD,CONNECTION INFO.)


MFJ-434 VOICE KEYER INFO.pdf

DOWNLOAD MFJ PRODUCT MANUALS FREE.



MOTOROLA.

CM140-160-200-300-340-360
EM200-400 GM300-338-140-160-398-640-660-1280-3188-3688.
CDM1250-MCX760-PRO3100-5100-7100
M10-120-130-208-216-1255-1255LS-MaxTrac PM400-SM120-SM50.

ALSO MICROPHONE-RMN4025

PIN1 N/C
PIN2 N/C
PIN3 GROUND (blue)
PIN4 GROUND (black)
PIN5 MIC (red)
PIN6 PTT (green)
PIN7 N/C (yellow)
PIN8 AUDIO (blue)

HMN-1035 MIC SCHEMATIC.pdf


NAVICO.

AMR-1000/S.

PIN1 MIC GROUND 0VOLTS
PIN2 PHONES
PIN3 CRADLE
PIN4 PTT
PIN5 MIC
PIN6 +12 VOLTS
PIN7 DOWN
PIN8 UP


NEC.


NEC. CQ110E

4 PIN ROUND PLUG.

PIN 1+4 ( INTERCONNECTED ) GROUND / MIC SREEN
PIN 2 PTT.
PIN 3 MIC.


RADIO SHACK.



RADIO SHACK. ( Modular Connector)

 Models HTX-212.HTX-242
PIN1 Tone
PIN2 GROUND/EARTH (black)
PIN3 Ck
PIN4 Con
PIN5 Mic (yellow)
PIN6 PTT (red)
PIN7 5 VOLTS
PIN8 Data

Alternative colour coding for the above models.
PIN1 Tone (yellow)
PIN2 GROUND/EARTH (screen)
PIN3 Ck (black)
PIN4 Con (green)
PIN5 Mic (white)
PIN6 PTT (orange)
PIN7 5 VOLTS (brown)
PIN8 Data (red)

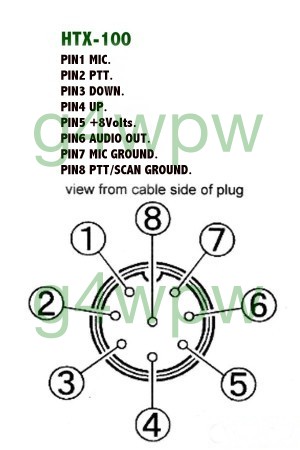

RADIO SHACK- HTX-100 MICROPHONE INFO.

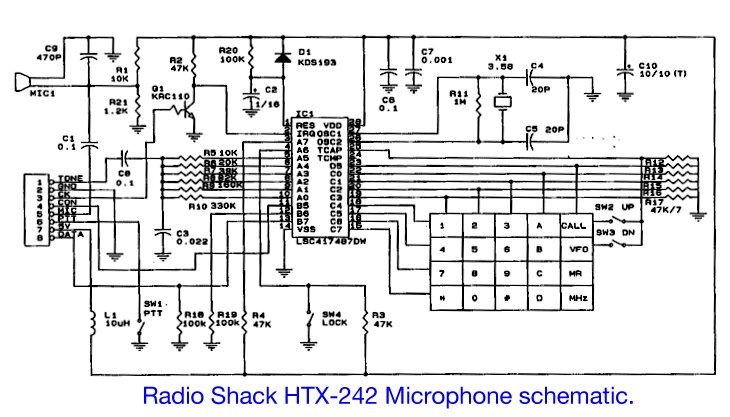

RADIO SHACK- HTX-242 MICROPHONE SCHEMATIC.

RADIO SHACK- HTX-252 MICROPHONE INFO.(pdf )


SGC.


SG-2020.

PIN 1 MIC.
PIN 2 PTT.
PIN 3 OPT 1.
PIN 4 OPT 2.
PIN 5 N/C.
PIN 6 RX AUDIO OUT.
PIN 7 MIC GROUND.
PIN 8 GROUND.



SOMMERKAMP


TS-280FM TS-480FM.


SOMERKAMP

FT-307CBM (see YAESU FT-107 )

FT-277ZD ( see YAESU FT-101ZD )

FT-767DX ( see YAESU FT-707 )

FT-7B ( see YAESU FT-7 )



STANDARD.


C58-C78-C88-C1100-C4100-C5800-C7800-C8800-C8900

PIN 1 MIC.
PIN 2 PTT.
PIN 3 SPEAKER.
PIN 4 COMMON (NOTE:+8VOLTS ON THIS CONNECTION.)
PIN 5 DOWN.
PIN 6 UP.
PIN 7 GROUND.
Note.0.001uF capacitor is connected between pin 1 and pin 7


STANDARD.
C5000-C5200-C6000-C6000S

PIN 1 MIC.
PIN 2 PTT.
PIN 3 SPEAKER.
PIN 4 COMMON.
PIN 5 UP.
PIN 6 DOWN.
PIN 7 CALL.
PIN 8 GROUND.


C5608

PIN 1 MIC.
PIN 2 PTT.
PIN 3 SPEAKER.
PIN 4 + 7.5 VOLTS.
PIN 5,6,7 MICROPROCESSOR INTERFACE PINS.
PIN 8 GROUND.


STANDARD.
C5900 ( 8 pin modular type plug.)

PIN 1
PIN 2
PIN 3
PIN 4 PTT.
PIN 5 GROUND.
PIN 6 MIC.
PIN 7
PIN 8


SWAN.


SWAN.100MX-120-100SS-140-175-200A-240-250C-350-400-500-500C-600T-700 SERIES-750.
ASTRO-102BX-103.CYGNET-270B-300B.




SHURE.


Shure- 444 schematic.

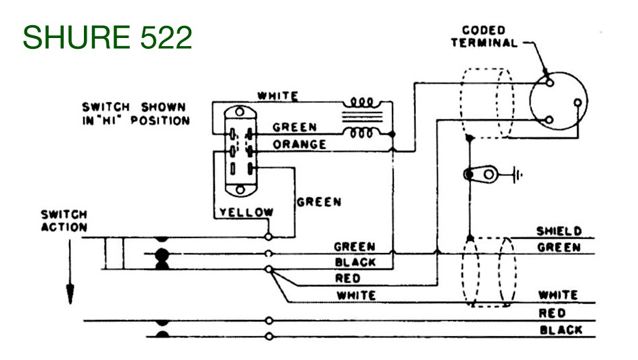

Shure- 522 schematic.

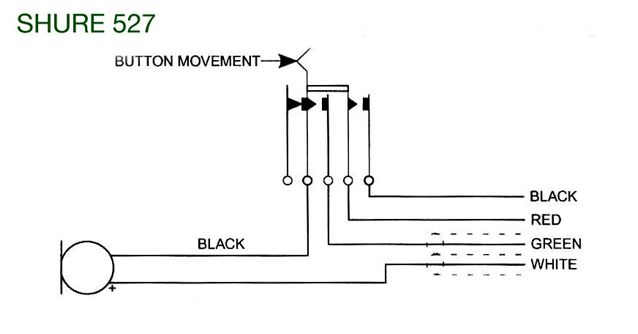

Shure- 527B schematic.

Shure- 550L schematic.


MORE SHURE MICROPHONE INFO.



TEN TEC.



ORION / ARGONAUT / JUPITER.info and Schematic.


TEN-TEC ORION - ARGONAUT - JUPITER - OMNI VI - PARAGON - DELTA II - CORSAIR - SCOUT-555
4 PIN PLUG.

PIN1 MIC +
PIN2 MIC -
PIN3 PTT
PIN4 +9 VOLTS.
SHELL/CHASSIS=GROUND



TEN-TEC ORION II / OMNI VII.
8 PIN PLUG.

PIN1 N/C
PIN2 +10 VOLTS
PIN3 N/C
PIN4 N/C
PIN5 GROUND
PIN6 PTT
PIN7 MIC EARTH
PIN8 MIC


OMNI-VII microphone info and Schematic.

ORION-II microphone info and Schematic.

TEN-TEC 705 MICROPHONE pdf


TURNER.


TURNER- EXPANDER 500.schematic.

TURNER- EXPANDER 500 AMPLIFIER .schematic.

TURNER- M+2U - JM+2U.schematic.

TURNER- +3 AMPLIFIER.schematic.pdf

TURNER- SUPER SIDEKICK and +3 schematic.

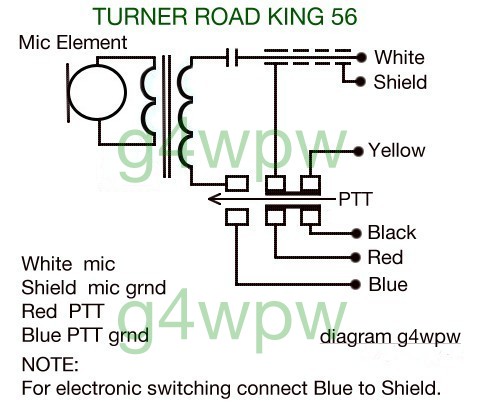

TURNER- ROAD KING 56.schematic.

TURNER- RK60 / RK60J / PLUS+2 / M+3.schematic.


VIKING.(E.F.Johnson Co)


VIKING-II.



VIKING RANGER -RANGER II -VALIANT -VALIANT II -VIKING 500 -INVADER 2000 -VIKING PACEMAKER -INVADER .


Pin 1 MIC.
Pin 2 PTT.
PLUG CASE EARTH.



VIKING MESSENGER.
40-50-80-4170-4175
VIKING.230-260-270-430.

Pin 1 MIC.
Pin 2 PTT/COMMON GROUND.
Pin 3 RECEIVE.
Pin 4 N/C.
Pin 5 PTT.
Pin 6 MIC SHIELD.


VIKING MESSENGER.
124

Pin 1 MIC.
Pin 2 PTT/COMON GROUND.
Pin 3 PTT.
Pin 4 N/C.


VIKING MESSENGER.
130-130A-132

Pin 1 MIC.
Pin 2 N/C.
Pin 3 PTT GROUND.
Pin 4 MIC GROUND.
Pin 5 SHIELD /MIC GROUND.


VIKING MESSENGER.
250

Pin 1 MIC.
Pin 2 PTT/COMON GROUND.
Pin 3 RECEIVE.
Pin 4 N/C.
Pin 5 PTT.
CASE SHIELD.

VIKING MESSENGER.
4230

Pin 1 PTT.
Pin 2 N/C.
Pin 3 PTT.
Pin 4 MIC.
Pin 5 N/C.
CASE SHIELD/COMMON GROUND.


VIKING MESSENGER.
4250

Pin 1 N/C
Pin 2 MIC.
Pin 3 PTT.
Pin 4 PPT/COMON GROUND.
Pin 5 N/C.
Pin 6 MIC SHIELD.


VIKING MESSENGER.
4730

Pin 1 PTT.
Pin 2 PTT.
CASE SHIELD/COMMON GROUND.


VIKING MESSENGER.
4740
VIKING 352-352D.

PIN 1 MIC.
PIN 2 PTT.
PIN 3 N/C.
PIN 4 N/C.
PIN 5 PTT/GROUND.
CASE SHIELD MIC GROUND.


VIKING MOBILE.




WATSON


Watson WM-308 ( see Adonis AM-308 above )



AUDIO SECTION








IW5EDI CB MICROPHONE CONNECTIONS.






( The above information is consistently cross checked and updated )

last - update

30th-JUL-2014



G4WPW HOME PAGE.


Welcome! you are visitor No:

counters

Counting started 20-Apr-2007





RETURN TO TOP




This web page is designed on MAC OS-X and checked on SAFARI, EXPLORER and FIREFOX browsers.
