CANAL+

Introducción

Explico la forma de cómo podemos introducir un receptor de Canal + terrestre dentro de una unidad de rack. En el proceso se instala un modulador de canal, para que lo podamos ver en cualquier parte de la casa, aunque no tengamos una TV con euroconector.

Con un dispositivo llamado AV plus, tenemos 2 aparatos en uno; nos hace de sintonizador, con lo que sintonizaremos el canal en el que recibimos en nuestra casa la señal de canal plus terrestre & la otra parte , que es el que nos genera un nuevo canal por el que emitiremos la señal ya desencriptada.

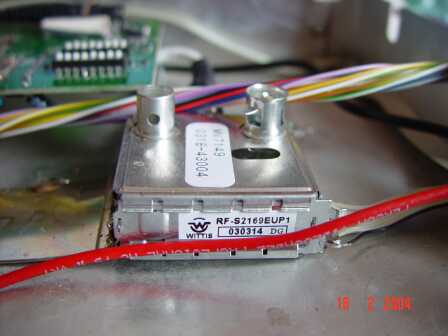

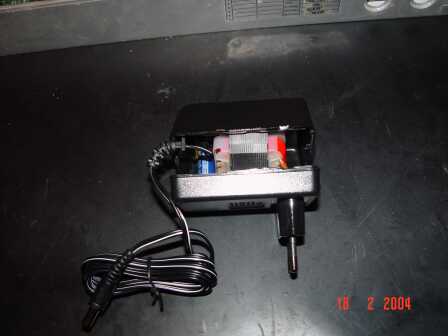

Este producto, tal como viene, no nos entra dentro de nuestra nueva caja, por lo que habrá que desarmarlo en partes, desoldando el modulador de canal, así como el euroconector; el transformador se tendrá que sacar de su comercial envoltorio de plástico. En el modulador, habrá que realizar unos agujeros de 3 mm para poder introducir un cable de antena fino.

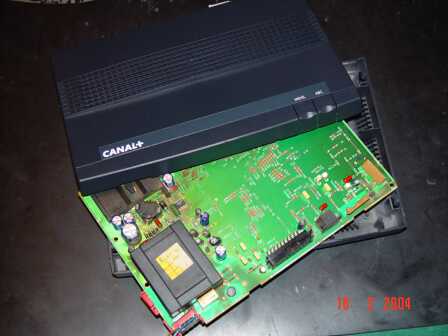

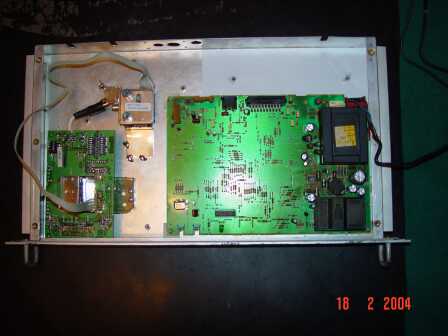

Después hay que coger nuestro receptor de Canal+ y sacarle de su caja de plástico, para poder introducirlo dentro de la unidad de rack y lo colocamos de forma adecuada dentro de su nueva ubicación, para ver mas o menos como podemos dejarlo fijado

Una vez realizado, cogemos un cable de euroconector , puede ser el que viene con nuestro decodificador y lo cortamos por la mitad; ya que uno de los extremos lo vamos a utilizar en la parte del decodificador, y el extremo que tenemos cortado lo pelaremos y tendremos que soldar en nuestro AV plus, teniendo en cuenta que tenemos que cruzar los cables de audio y video, los de entrada por los de salida. Es decir, si en un extremos el tenemos un cable que es vídeo OUT, en el otro extremo será vídeo IN.

El resto de las mecanizaciones, ya es bastante lógica......... fijamos el transformador del AV plus, colocamos dos conectores de antena y unos RCA´s, para poder disponer de la señal decodificada, tanto modulada, como en audio y vídeo.

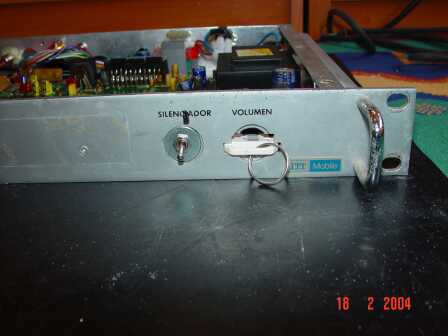

Dependiendo de la unidad de rack que tengamos, tendremos que trabajar en ella un poquito mas, en mi caso he aprovechado una caja que tenía guardada, que se utilizaba para un repetidor, aunque no ha quedado mal del todo.
