Die Morsetelegrafie ist der Urknall des Internets

Die vollautomatische Squeeze-Taste
Grundlagen der Squeeze-Technik


Die klassische Form der elektronischen Morsetaste nutzt einen einarmigen Geber.

Taste
Durch ein seitliches Hebeldrücken von links nach rechts werden elektronische Morsepunkte - von rechts nach links elektronische Morsestriche erzeugt.

Hierbei kann jeweils nur eine Seite getastet werden. Für das Morsezeichen "C" muss somit der Hebel ständig hin und her bewegt werden. Es gibt nur ein entweder - oder!

Dieses Prinzip hat gegenüber der halbautomatischen Taste (BUG) einen Geschwindigkeitsvorteil. Gleichzeitig wird durch die Tast- Elektronik eine normgerechte Impulslänge erzeugt. Das Telegrafieren wird "bequemer"!

Durch die fortschreitende elektronische Entwicklung entstand das Squeeze-Verfahren.

Hierbei handelt es sich um ein zweiarmiges Gebeprinzip, bei der - im Gegensatz zur klassischen Form - beide Impulsseiten gleichzeitig gedrückt werden können.

Squeezetaste
Dies begründet die englischsprachige Tastenbezeichnung Squeeze, was drücken, pressen oder quetschen bedeutet.

Das Zusammendrücken beider Hebel ermöglicht einen stetigen Wechsel zwischen Punkt und Strich. Die Zeichen "A, N, K, R, C, Ä, [Punkt], [Strichpunkt], ka, ar" können durch ein einfaches, zeitgerechtes Zusammendrücken der Tasthebel geformt werden. Hierbei werden zusätzlich Bewegungen eingespart. Es kann noch schneller telegrafiert werden!

Jedoch können auch - wie oben in der klassischen Form - alle Morsezeichen ohne ein Zusammendrücken der Hebel geformt werden.

Durch den neuen automatischen Punkt-/Strich-Wechsel ergab sich der Begriff "iambic". Das englische "iambic" ist vom antiken Betonungs- oder Versmaß "Jambus" abgeleitet worden. Dieser klassische Rhythmus ist eine sich ständig wiederholende "kurz-lang"- Betonung - mp-Hörbeispiel (13KB).

Die Tastenbezeichnungen sind vielfältig. Die einarmige Taste wird "non- iambic paddle" oder "single lever paddle" genannt. Sie kann auch nach dem Sideswiper- Prinzip ohne Elektronik genutzt werden.

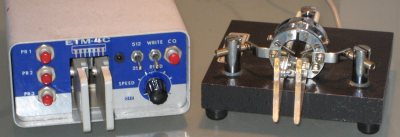

Squeezetasten


Die squeezefähigen, zweiarmigen Tasten nennt man "twin lever paddle, dual lever paddle, iambic- paddle" oder einfach Squeeze- Taste. Hierbei unterscheiden sich verschiedene Bauformen (Klassisches Hebelprinzip [ETM, Vibroplex], FYO-Prinzip [Bencher] und Sensoren).

Die fortschreitende Elektronik mit ihren integrierten Schaltungen erweitern die Squeeze- Anwendungen. Moderne Punkt-/ Strichspeicher ergänzen den Betrieb. Integrierte Tastenschaltungen (Curtis-IC's, ...) ermöglichen mit ihren zusätzlichen Varianten ein auf den Anwender abgestimmtes, spezielles Geben. Wahlweise können Punkt- und/oder Strichspeicher an- oder abgeschaltet werden. Auch sind Sonderformen möglich. Das Squeezen wurde "philosophisch"!

Grundsätzlich werden unterschieden:
Mode A
Squeezen ohne Punkt-/Strichspeicher
Mode B Squeezen mit Punkt-/Strichspeicher
Mode B
Cmos
Variante Mode B
(Cmos-Keyer-Mode/Improved Curtis Mode)

Das folgende Beispiel zeigt die wesentlichen Unterschiede der verschiedenen Modes anhand des Morsebuchstabens "K". Hierbei werden beide Hebel für die Zeitdauer des Zeichens ständig aufeinander gedrückt, wobei der linke Punkthebel leicht verzögert getastet wird.

In allen Modes wird der unmittelbar gegebene Punkt oder Strich ergänzt, wenn die Taste innerhalb des laufenden Impulses losgelassen wird.

Mode A
Der letzte Impuls wird nur vervollständigt.
Mode B Es wird jeweils ein entgegengesetztes Zeichen hinzu gefügt, wenn der gegenüberliegende Hebel zum Zeitpunkt des letzten Impulses gedrückt war.
Mode B
Cmos
Wie Mode B, jedoch ist eine Ergänzung vom Zeitpunkt des "Loslassens" abhängig. Wird der Hebel zu Beginn des letzten Zeichens losgelassen, erfolgt kein entgegengesetzter Impuls. Wird jedoch verzögert ( ! ), erfolgt eine automatische Ergänzung.


Modevergleich


Die verschiedenen Modes erfordern daher unterschiedliche Bewegungsabläufe in der Formung der einzelnen Zeichen! Ein ausreichendes (Trocken-)Training und auch Aufwärmübungen, sowie die korrekte Handhabung der Taste sind Voraussetzung für einen fehlerfreien Morsebetrieb!

Siehe auch: Morsehandschriften bei hohem Tempo

Der Mode A kann bei hohen Geschwindigkeiten vermutlich als der häufigste Mode betrachtet werden. Der Mode B wird von vielen Telegrafisten als etwas schwieriger, etwas gewöhnungsbedürftiger bewertet.

Tipp: Weitere empfehlenswerte Tasteninformationen bei DJ5IL http://cq-cq.eu.
Hier zum Thema: "DJ5IL radio topics: all about squeeze keying" (pdf en).

Schnelle und saubere Telegrafiezeichen sind nur mit einem verinnerlichten Tastprinzip möglich. Es ist der berühmte Flow, das Fießen. Und es ist immer der Funker selbst - und nicht die Taste - der für eine perfekte Morsehandschrift verantwortlich ist!
