Ihr könnt diesen einfachen DSB-Transceiver probieren. Die Anleitung ist in Polnisch, Ihr braucht aber nicht viel Text. Die Schaltung alleine sagt sehr viel aus. Ein Foto von diesem Gerät könnt Ihr unter "artwork" betrachten. Um an das PCB-Layout zu kommen , habe ich den Acrobat ein bisschen getrickst, deswegen ist die Qualität des Bildes minderwertig, es fehlt aber auch ein bisschen von einer Leiterbahn. Wenn Ihr die Tintenpatronen schonen wollt, nimmt bitte lieber dieses Layout. HINWEIS: Wartet lieber mit dem Layout, vielleicht kann ich es besser machen, ich möchte es selber zeichnen! Auf jeden Fall, ist die Platine 90X51 mm groß. Die Ausgangsleistung beträgt etwa 300mW, um mit anderen Stationen Kontakt aufzunehmen ein bisschen wenig, wozu gibst es aber Verstärkern dann?!

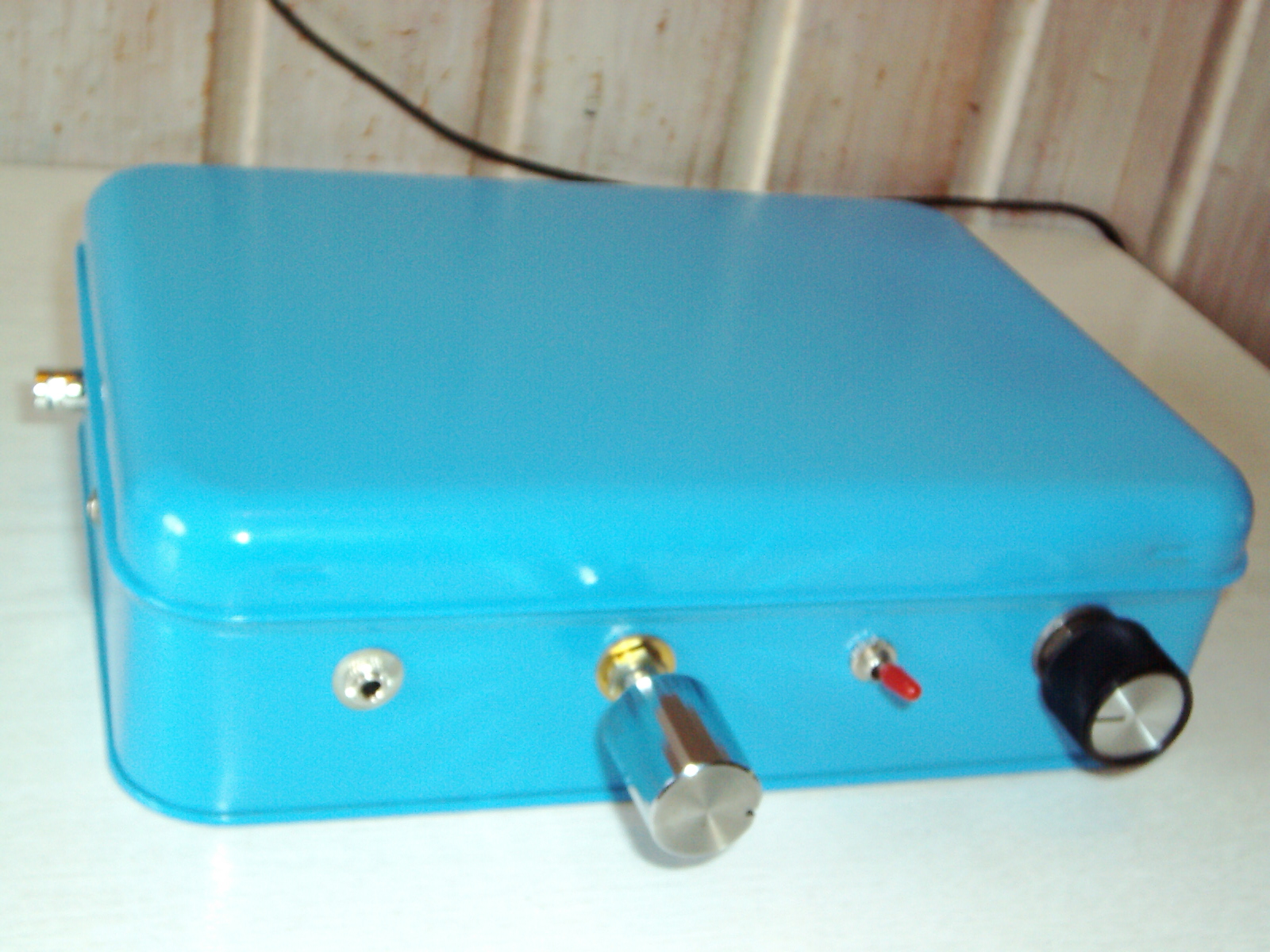

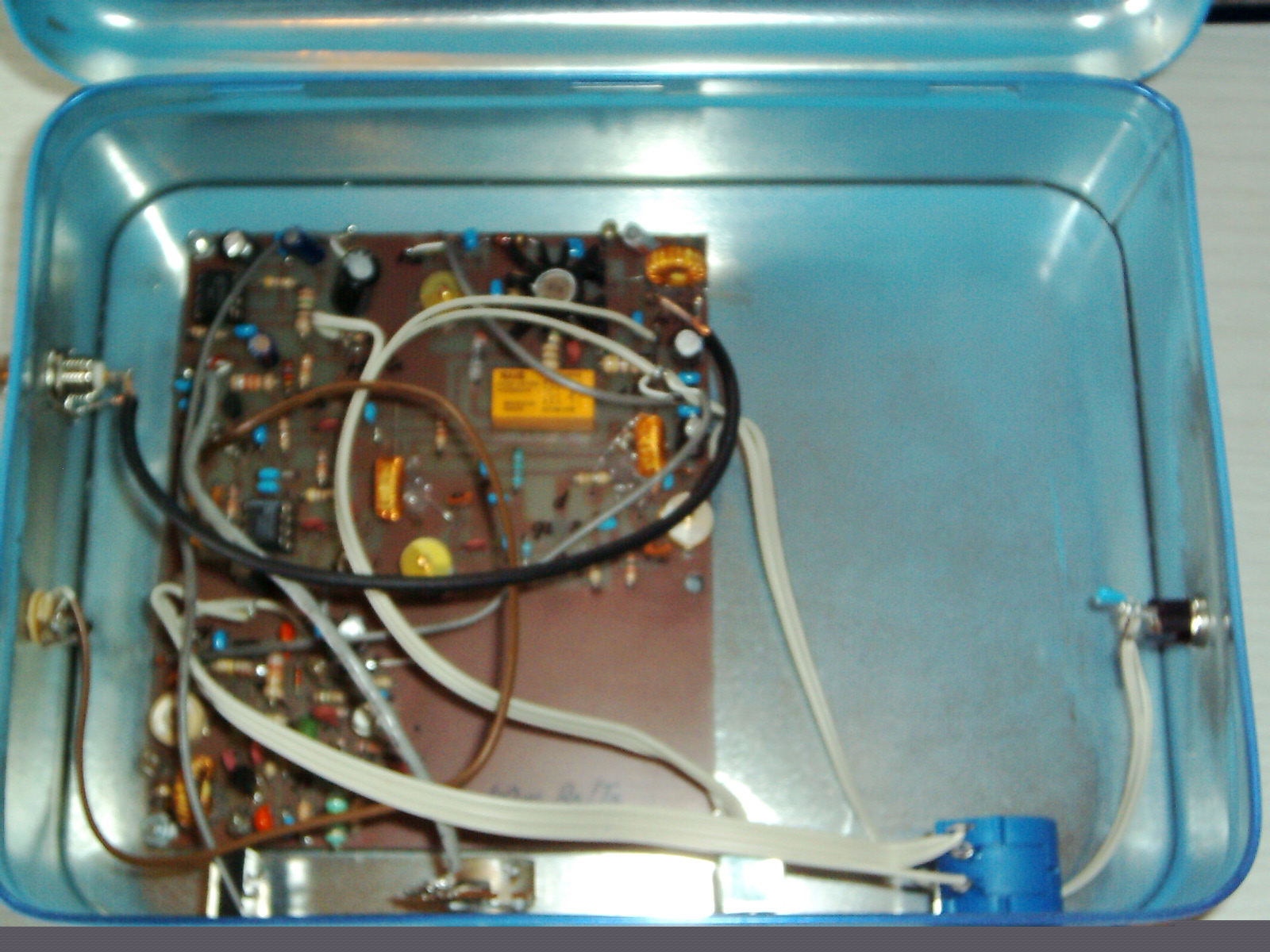

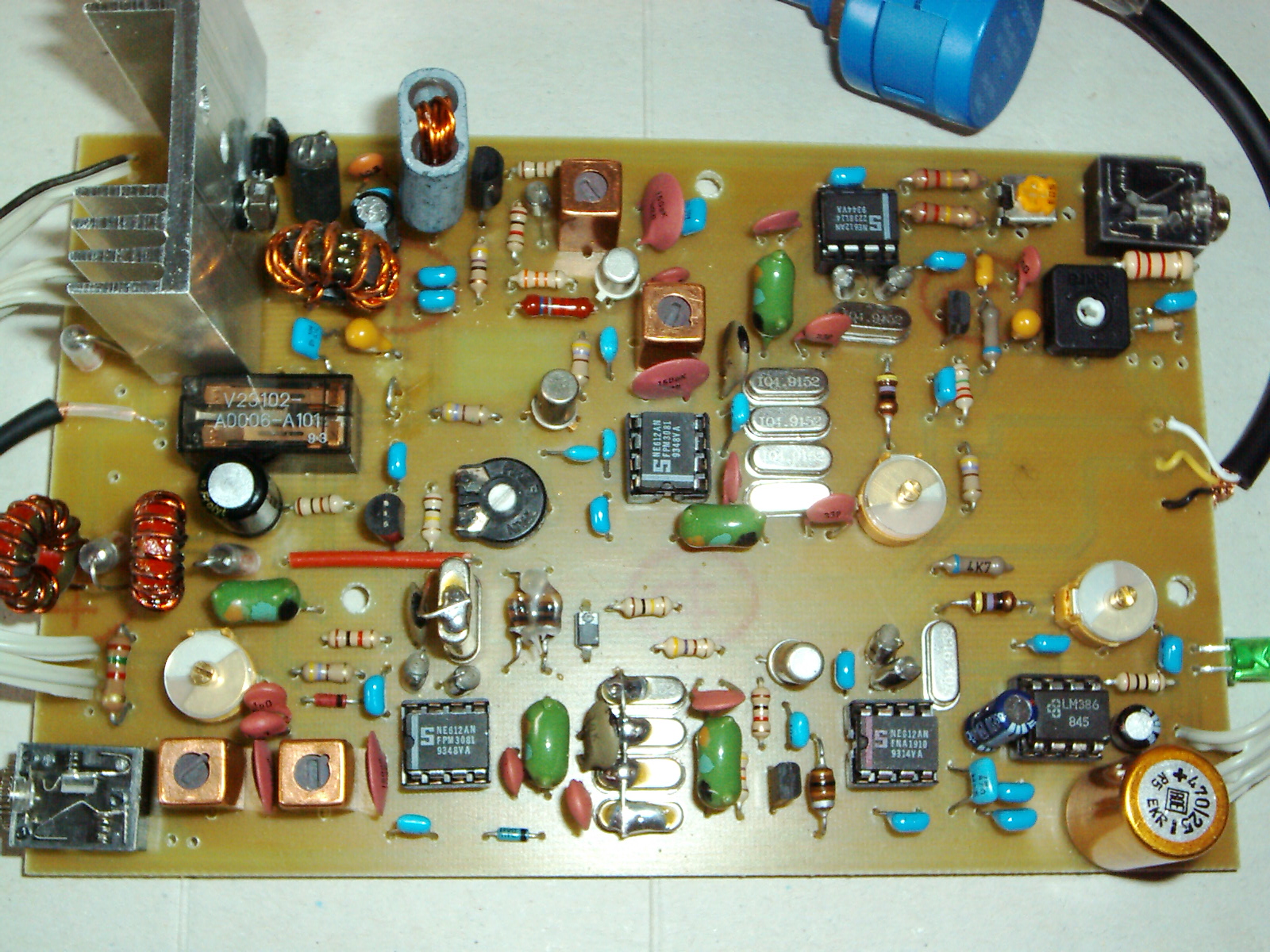

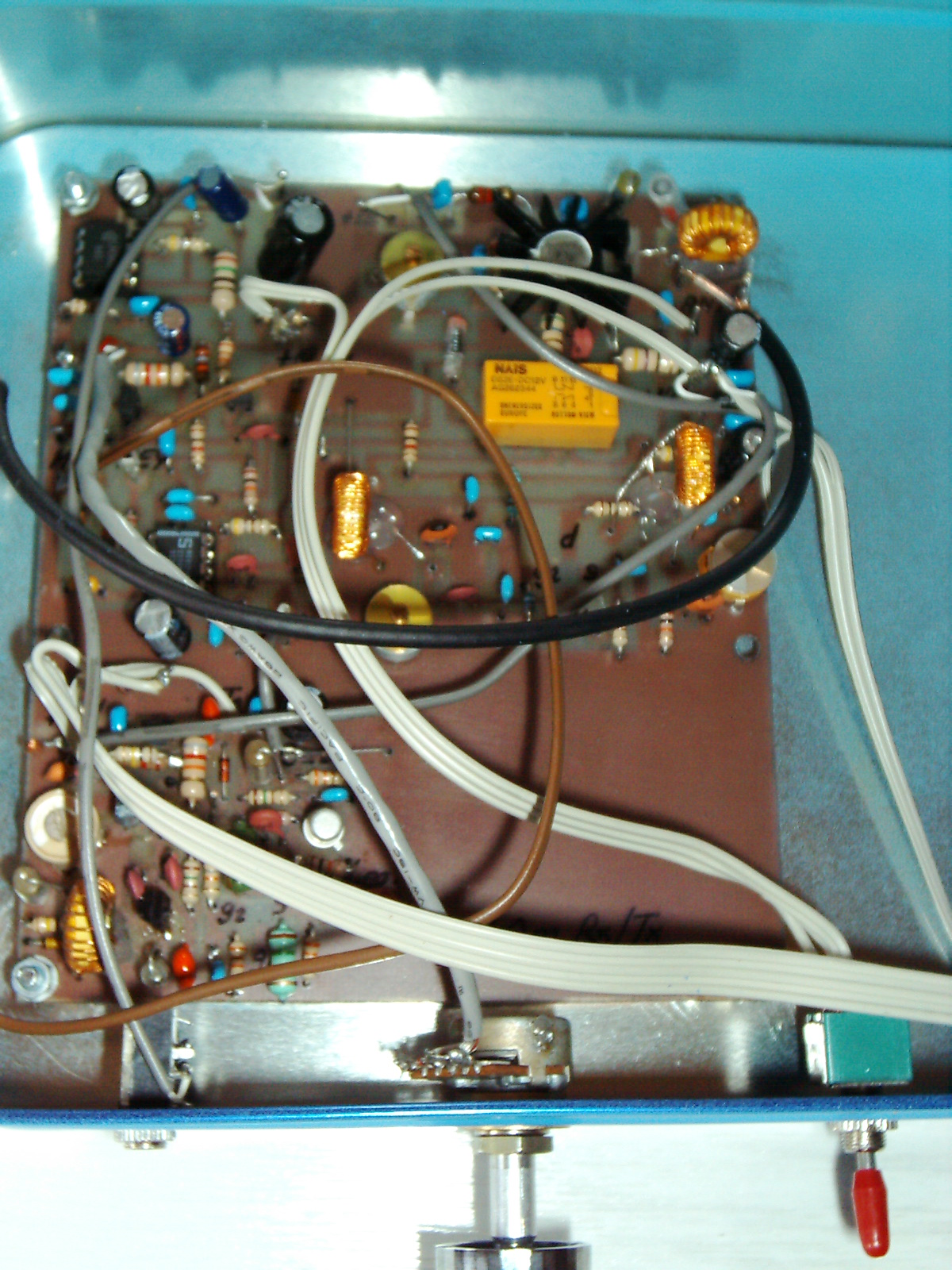

Und jetzt ein SSB-Transceiver, Ausgangsleistung etwa 100mW. Probiert es einfach! Beide Transceiver sind für das 80m band ausgelegt. Wenn Ihr das Web von Francesco Morgantini besucht, findet Ihr die Anleitung zu einem DSB-Transceiver. Klaus Raban hat sich die Mühe gemacht dieses Projekt auf Deutsch zu verfassen, hat wertvolle Ratschläge hinterlassen, wofür ich sehr dankbar bin. Er hat als Sendetransistor 2N3866 vorgeschlagen, ich selber habe an dieser Stelle einen RCA40290 eingesetzt. Die einzige Modifikation die ich vorgenommen habe war, dass ich die Anschlüsse(+ und -) des von mir eingesetzten Relais(Nais) miteinander vertauscht habe. Somit wird der Transceiver immer auf Empfang bleiben, wenn ich nicht den PTT-Knopf drücke. Es wäre hier angebracht zu sagen, dass ich auch die 40m Variante gebaut habe, der Erfolg kam aber nach Monate, weil die Daten von Francesco bezüglich zu 40m leider nicht stimmen. Hier sind die richtigen Daten, wobei die Spule erhalten bleibt: C3=3,7 pF(2,7 pF+1 pF) NPO; C6=6,8 pF(5,6+1,2 z.B.); C5 290 pF(270 pF Styroflex+20 pF NPO), R6=200 KOhm, DV=BB304, DV2=BB205. Mit dem Trimmer stellt man den Frequenzbereich von 6,999 MHz bis 7,100 MHz ein. Als fet eignet sich gut BF244A(gleiche Pinbelegung wie der angegebener Typ). Die Typen B, oder C könnten unter Umständen nicht funktionieren. Meine Mühe den Fehler zu finden, gab mir Anlass auch einen anderen Hartley neu zu berechnen. Ich habe hier aber nicht die Ergebnisse eingetragen, jeder kann sich mit dem Taschenrechner selber ausrechnen was er braucht. Und jetzt ein Paar Fotos...Die Blechdose hat während der Weihnachtszeit Bonbons beherbergt(siehe Aldi). Ich stehe nicht auf Süßigkeiten(da ich irgendwie aus der Zuckerindustrie komme), aber mit der Bastelei habe ich angefangen Blechdosen zu sammeln und weil die Dosen am Anfang immer voll waren, habe ich angefangen auch Pfunde zu sammeln... Rechts hat man genug Platz für eine QRP-PA, oder Akku-Pack, was auch immer...Und jetzt einen tieferen Einblick in das Gerät: Linke Ecke unten, der Hartley-Oscillator, hat sich für den PSK-Empfang auch reif erwiesen. Weil ich auf SSB umsteigen wollte, habe ich mir ein neues Projekt ausgewählt, den Forty-Transceiver von Luc Pistorius. Ron van den Brink machte mich darauf aufmerksam, noch bevor ich den Artikel im QRP-Report las. Auf der Homepage von Luc kann man den Artikel im Französischen betrachten. So hatte ich den Artikel in drei Sprachen, Deutsch, Französisch und Holländisch. Da ich schon in der Vergangenheit Projekte von Luc, deren Beschreibungen in "Megahertz" erschienen sind, nachgebaut habe und immer zufrieden war, ging ich an die Arbeit. Das fertige Gerät sieht etwa so aus: Es macht keinen Sinn das Ganze noch einmal zu beschreiben, ich möchte hier nur über meiner persönlichen Erfahrung mit dem Ding sprechen: 1.-Pin 3 von IC5(NE612) musste an die Masse gelegt werden, es könnte sein, dass andere Platinen O.K. sind 2.-ein zweiter Quarz parallel mit dem 12 MHz-Quarz wäre nicht schlecht, um den Abstimmbereich zu erweitern 3.-R9 wurde vergrößert, von 47K auf 470K 4.-weil ich einen 2SC2166 als PA-Transistor verwendet habe, musste ich zwei Kupferbahnen fräsen und kreuzen, die bahnen die zu C und E des Transistors führten; dasselbe gilt für 2SC1969 5.-Der Träger ist nur mit 17mV PEP nachweisbar, das könnte auch meine Atmung gewesen sein, mag sein dass man mit anderen Mikrofone andere Erfahrungen gemacht werden... 6.-ich hatte Probleme mit AM-Sendern, dann habe ich den Abstimmbereich genau gemessen. Die Ergebnisse mit BB105 waren wie folgt: Fvxo von 11,989 bis 12,111, also Abstimmbereich von 7,074-7,196 MHz. Ich habe dann die Kapazitätsdiode mit einer BB121A ersetzt und hatte dann Fvxo von 11962 bis 11,991, also Abstimmbereich von 7,047-7,076 MHz, 31kHz-nicht schlecht, aber die Versuche werden weiter gehen, bis ich PSK arbeiten kann. Die Drosseln waren im Abstand von 1mm voneinander mit Heißkleber befestigt. Die AM-Sendern waren danach auf jeden Fall weg 7.-Wenn man von Anfang an ein stabilisiertes Netzteil benützt, braucht man sich keine Gedanken um den Zener-Dioden zu machen, die Spannungsstabilität wird schon ausreichen 8.-ich habe von Anfang an einen größeren Kühler verwendet, falls es mit dem PSK-Betrieb klappen sollte 9.-beim nächsten Forty werde ich 10,7MHz-ZF-Filter anstatt von Neosid-Spulen verwenden und darüber berichten 10.-ich war stur und wollte noch mehr Abstimmbereich, aber ohne die beiden Drosseln zu berühren, also habe ich auf der Rückseite der Platine einen zweiten 12,000 MHz Quarz(von CQ) im Parallel mit dem ersten gelötet; Ergebnis: es gibt ein problemloser Bereich von 11,914 bis 11,981 MHz, also von 6,999 bis 7,066 MHz Abstimmbereich(DAS IST NICHT WENIG, LEUTE!) und ein "Instabilitätsbereich". Der letztere soll ausgeschlossen werden, in dem man das Band neu spreizt, einfach einen Widerstand in Serie mit dem Abstimmpoti, bis nur der erste Bereich die 10 Umdrehungen des Poti abdeckt. Ich möchte noch sagen, daß auch ohne den zweiten Quarz PSK-Betrieb möglich ist, der Abstimmbereich fängt praktisch mit PSK an, die Messergebnisse wurden also durch die Messanlage selber ein bisschen verfälscht... Nun eignet sich dieser Transceiver auch für den CW-Bereich, der völlig abgedeckt sein kann, an dieser Stelle müsste man vielleicht andere Aspekte berücksichtigt werden, ich habe mich im Moment für den SSB-Bereich entschieden, also weg mit dem Quarz...
|
