Ultra linearni niskošumni pojačavači (2001.)

Ovde je opisan novi tip niskošumnih antenskih pojačavača koji se zbog svojih izuzetnih šumnih i intermodulacionih karakterisitka preporučuju, osim za uobičajeni DX rad, i za rad u teškim uslovima velikog broja snažnih stanica na opsegu, kao što su primerice takmičenja. Pojačavači su projektovani tako da imaju nizak šum, bezuslovnu stabilnost i izuzetnu linearnost, zahvaljujući korišćenju specijalnih ultra linearnih, bipolarnih, niskošumnih tranzistora predviđenih za pojačavanje TV signala. Zbog svoje vrlo raširene upotrebe korišćeni tranzistori su jeftini i lako dostupni. Konstruktivno rešenje je izuzetno jednostavno za gradnju, sa malim brojem upotrebljenih delova, krajnje jednostavnim podešavanjem i sa velikom ponovljivošću dobijenih rezultata. Sve napred opisano postignuto je vrlo rigoroznom i opsežnom kompjuterskom optimizacijom kako u nelinearnom, determinističkom tako i u statističkom domenu.

Gain, IP3in, IP3out, NF

-------------------

Zajednički tekst za ultra linearne pojačavače

  50MHz      144MHz     432 MHz



   Pretpojačavač sa ant. koaksijalnim relejem

Realizacija Saša, YU1EO



Realizacija: Paja, ex YU2XO      144MHz



Realizacija: Paja, ex YU2XO i Dragan, YU1GC  432 MHz



  144MHz

                    1296MHz

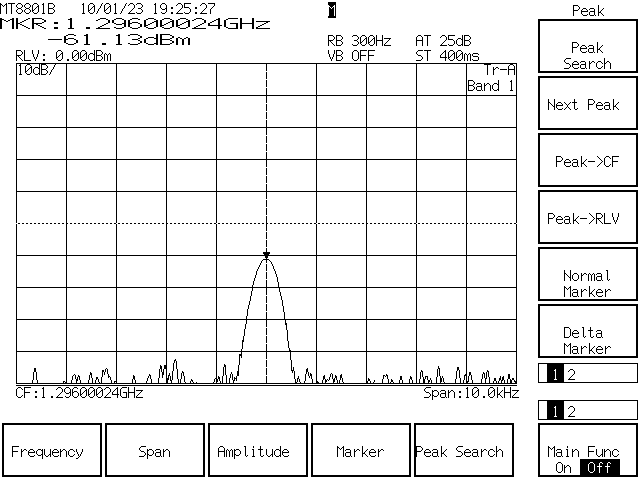

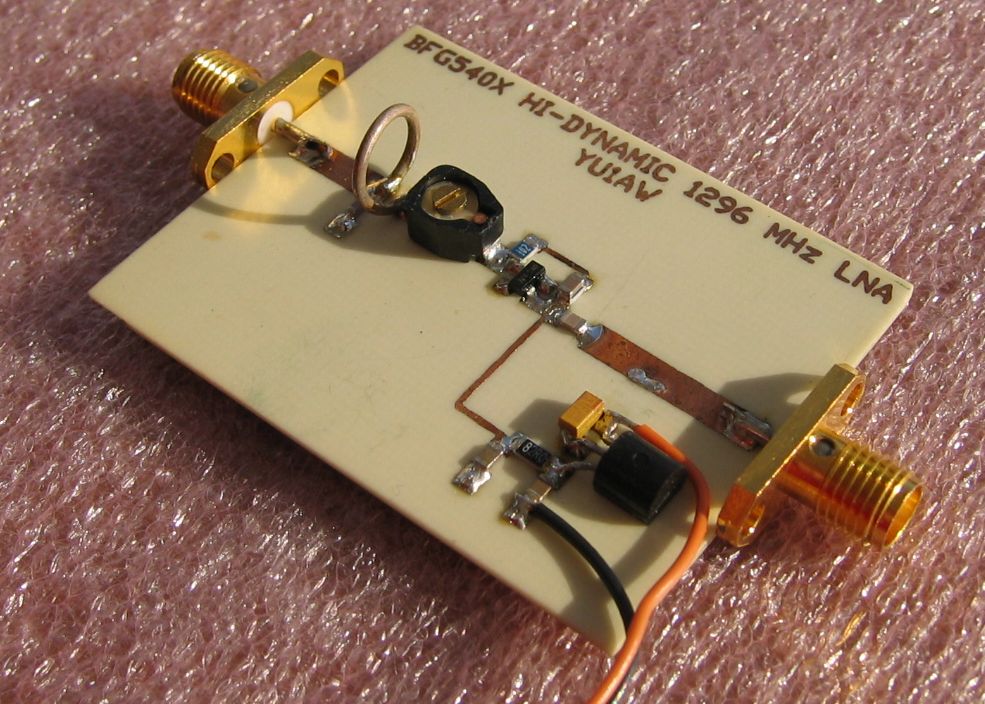

Realizacija: Adam, 9A4QV



            144 MHz

144 & 432 MHz

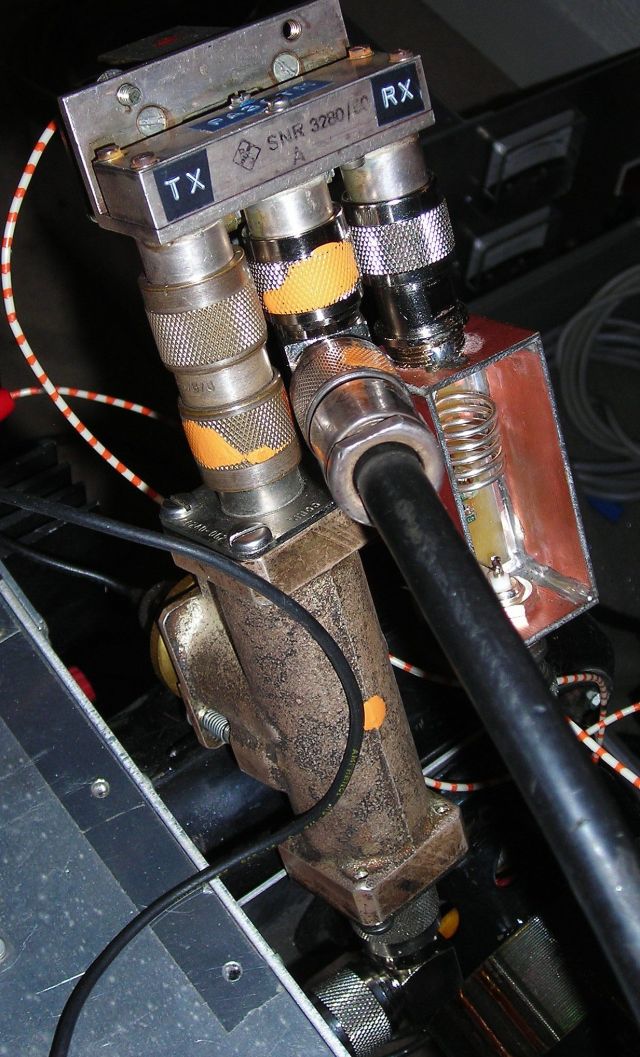

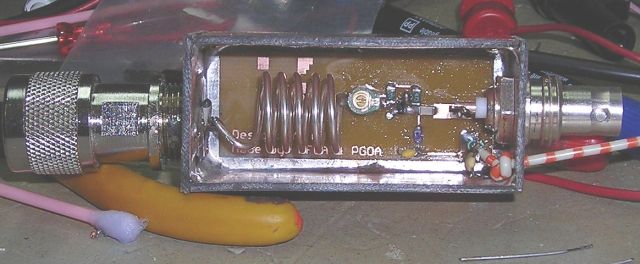

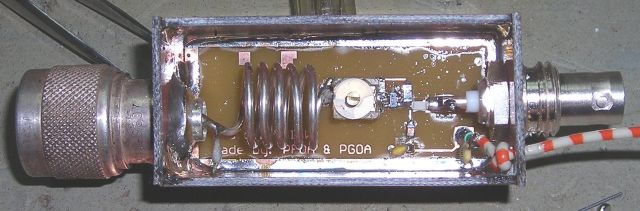

Realizacija: Remco, PG0A and PF0A

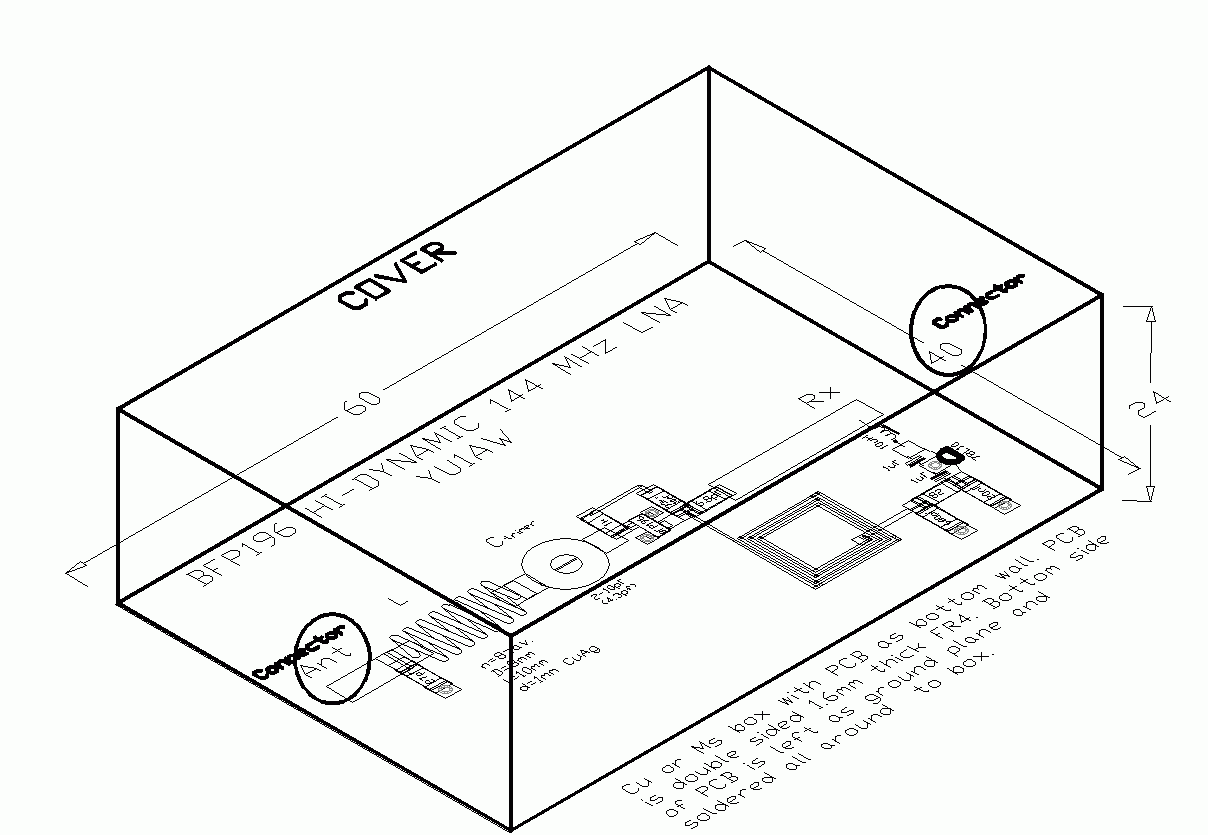

Mehanička konstrukcija kutije pojačavača

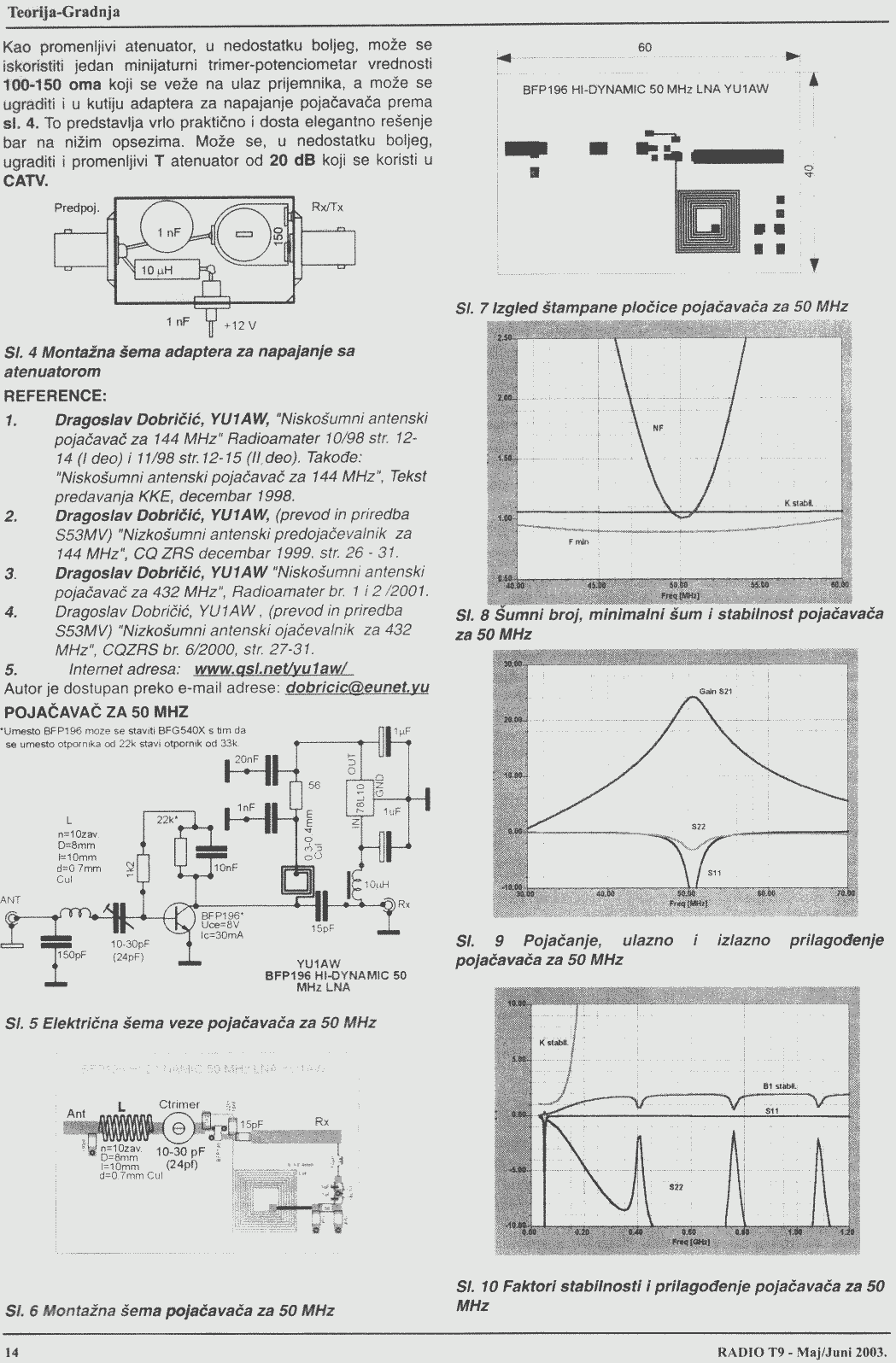

Adapter za napajanje pojačavača sa atenuatorom

AutoCAD fajlovi u DWG formatu za štampane pločice:

BFP196 50 MHz - PCB    BFP196 70 MHz - PCB    BFP196 144 MHz - PCB

BFP196 222 MHz - PCB    BFP196 432 MHz - PCB    BFG540X 1296 MHz - PCB

Sve pločice su od dvostranog vitroplasta FR4 ili G10 (Er=4.8) debljine 1.6 mm. Zadnja strana ostavljena je kao masa.

AutoCAD fajlovi u DXF formatu za štampane pločice:

BFP196 50 MHz - DXF    BFP196 70 MHz - DXF    BFP196 144 MHz - DXF

BFP196 222 MHz - DXF    BFP196 432 MHz - DXF    BFG540X 1296 MHz - DXF

Novo!

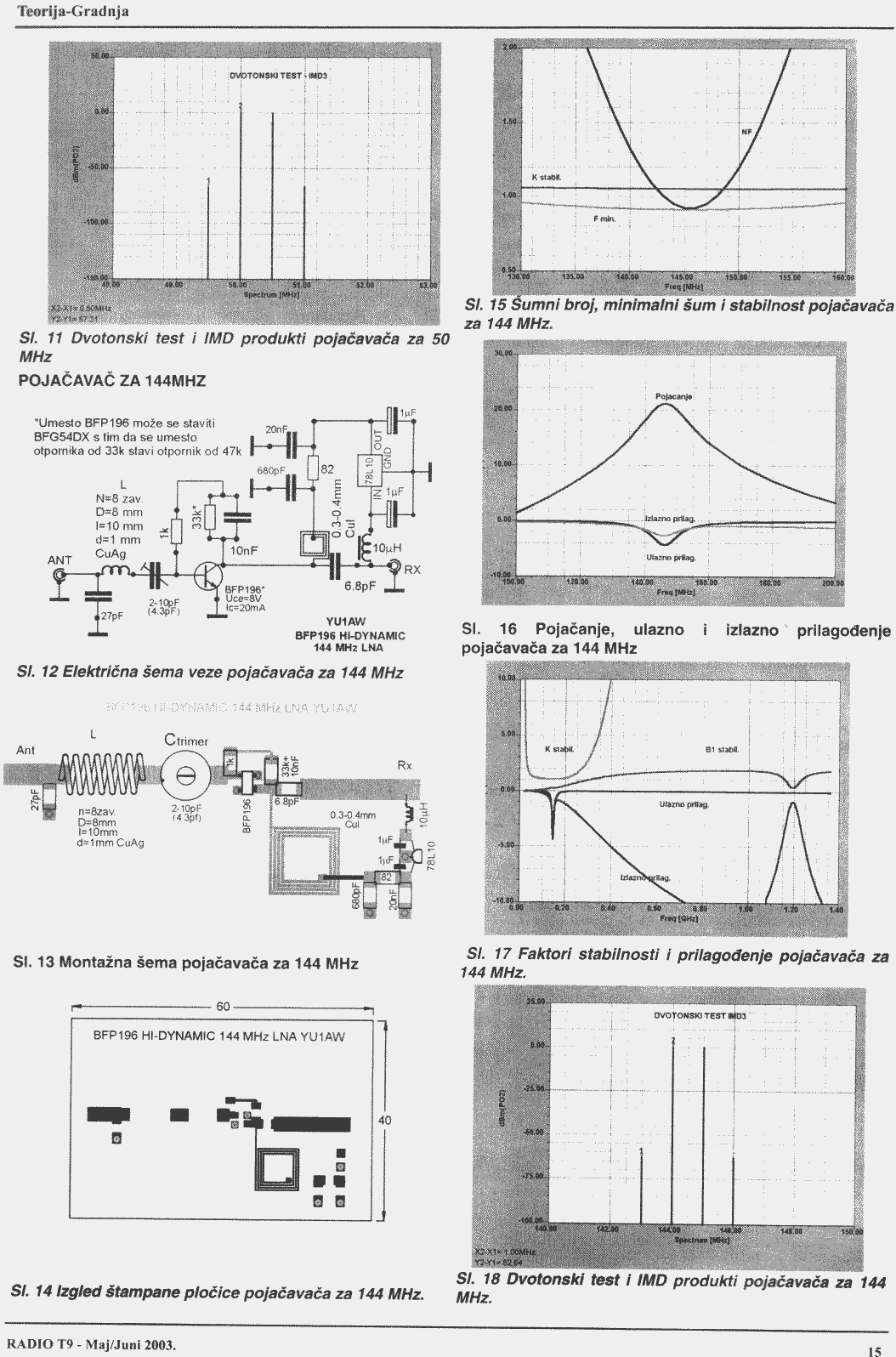

Ultra linearni niskošumni pojačavači

sa poboljšanom ulaznom selektivnošću! (2003.)

-------------------

Zajednički tekst za ultra linearne pojačavače



Realizacija: Mike, DL6IAK          144MHz

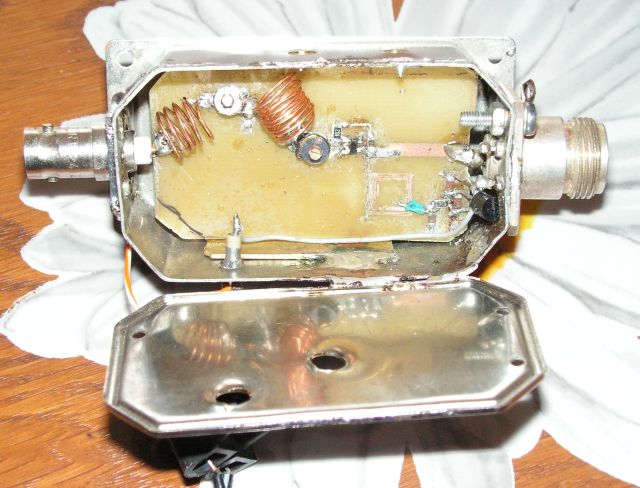

Realizacija: Philippe, F4AVP    144MHz

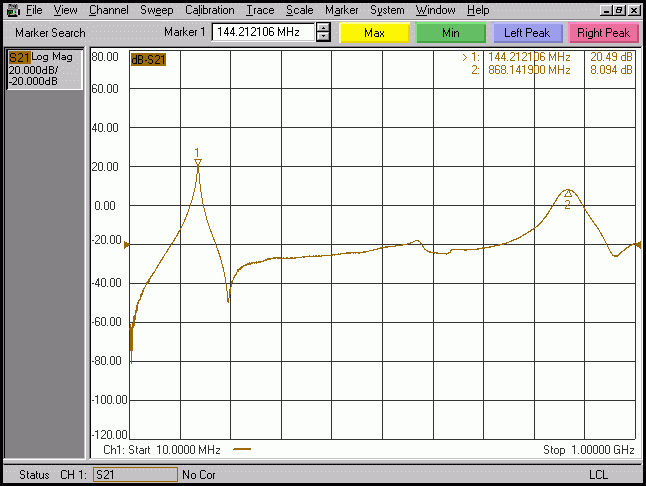

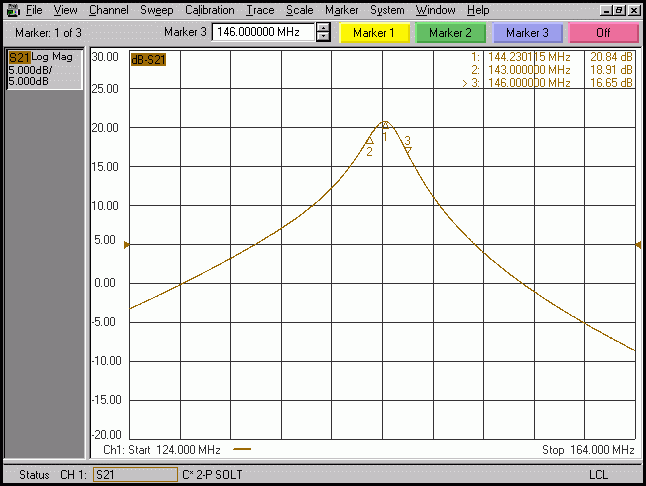

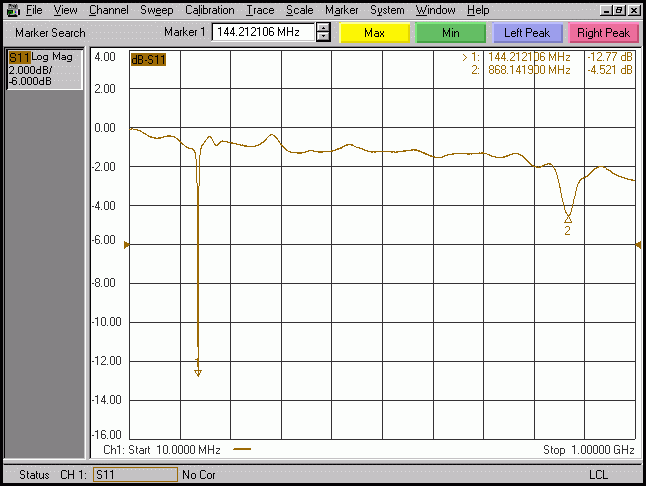

Realizacija: Steffen, DD0VF     144MHz

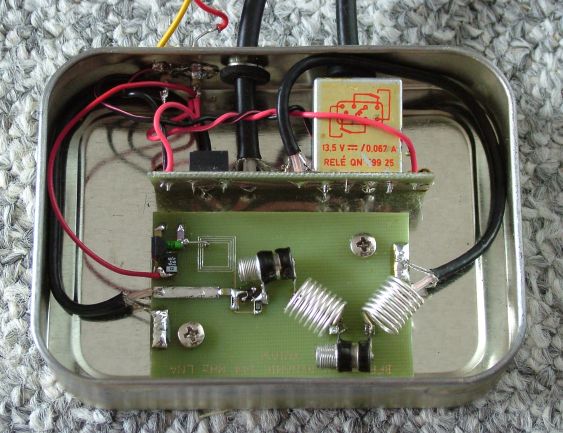

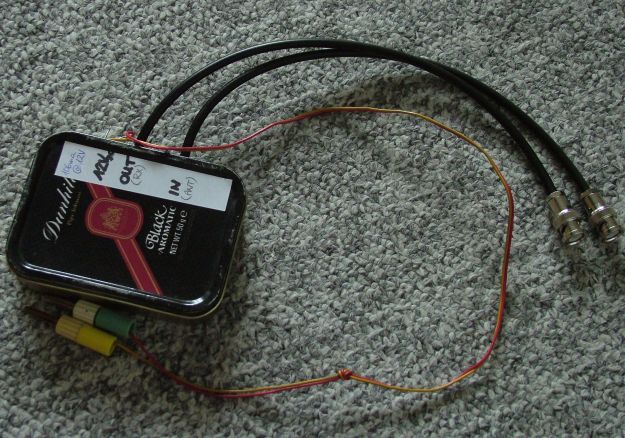

Realizacija: Jan, OK1TIC  - 144MHz

50 MHz

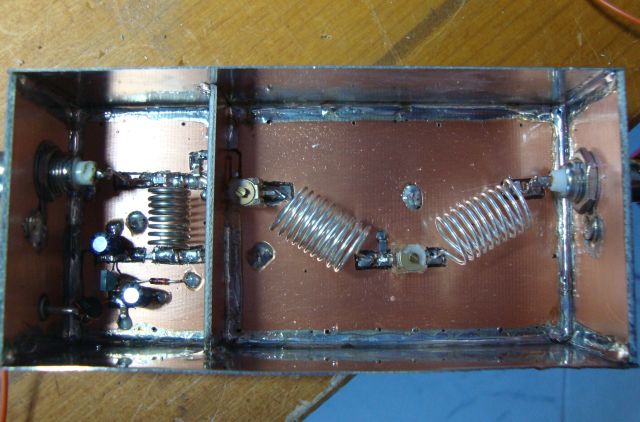

Realizacija: Alex, IK0VAQ



 http://ok1gth.nagano.cz/lnabfg540.pdf

Realizacija: Tomáš, OK1GTH  za 144 & 432 MHz



* * *

Mehanička konstrukcija kutije pojačavača

Adapter za napajanje pojačavača sa atenuatorom

*****

Kako podesiti pretpojačavač?

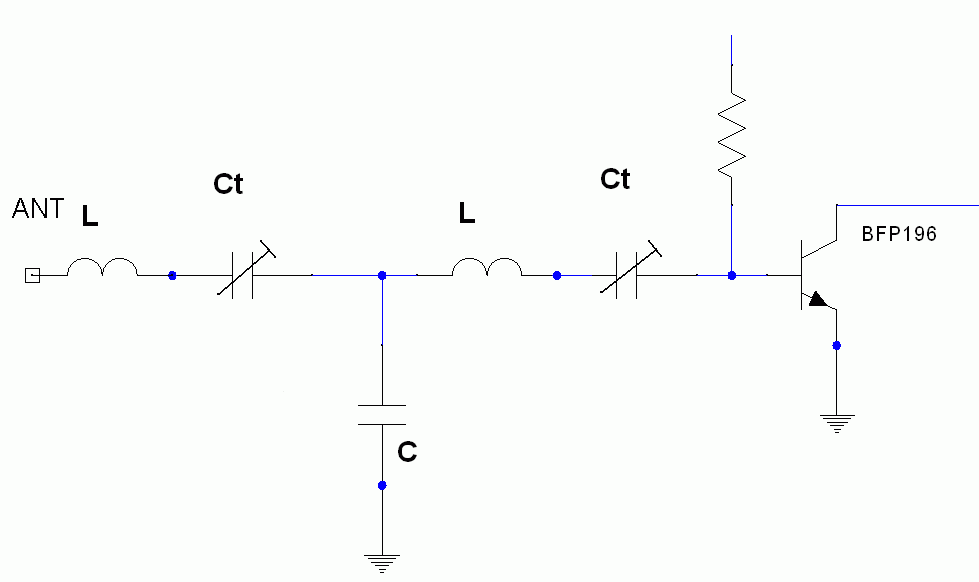

Prvi trimer do antene, Ct1, menja opterećenje drugog kola i, kao što se to može videti na priloženim slikama, time menja ukupnu selektivnost i faktor šuma NF, ali ne menja rezonantnu frekvenciju. Zbog toga nema tipičnog rezonantnog maksimuma kada se podešava trimer Ct1! Drugi trimer, Ct2, podešava rezonantnu frekvenciju. Oba trimera utiču na na faktor šuma, ali podešavanjem trimera Ct2, ne kvari se faktor šuma i ostaje dobar i na novopodešenoj frekvenciji. Trimer Ct1 ne menja rezonantnu frekvenciju, ali menja ukuonu selektivnost i faktor šuma u velikoj meri.

Podesite trimer bliži tranzistoru, Ct2, na najbolji prijem slušanjem nekog slabog signala na opsegu. Zatim trimer bliži anteni, Ct1, podesite na istu vrednost kapaciteta kao Ct2. Oba trimera moraju imati vrednost veoma približnu proračunskoj, koja je data u šemi, ukoliko je kalem tačno napravljen i dobro postavljen, pa parazitni uticaji nisu preveliki. Podešavanje nije kritično i poštujući datu proceduru pojačavač će biti podešen veoma blizu minimalnog faktora šuma! Time će i svi ostali parametri pojačavača biti u granicama predvidjenim proračunom.

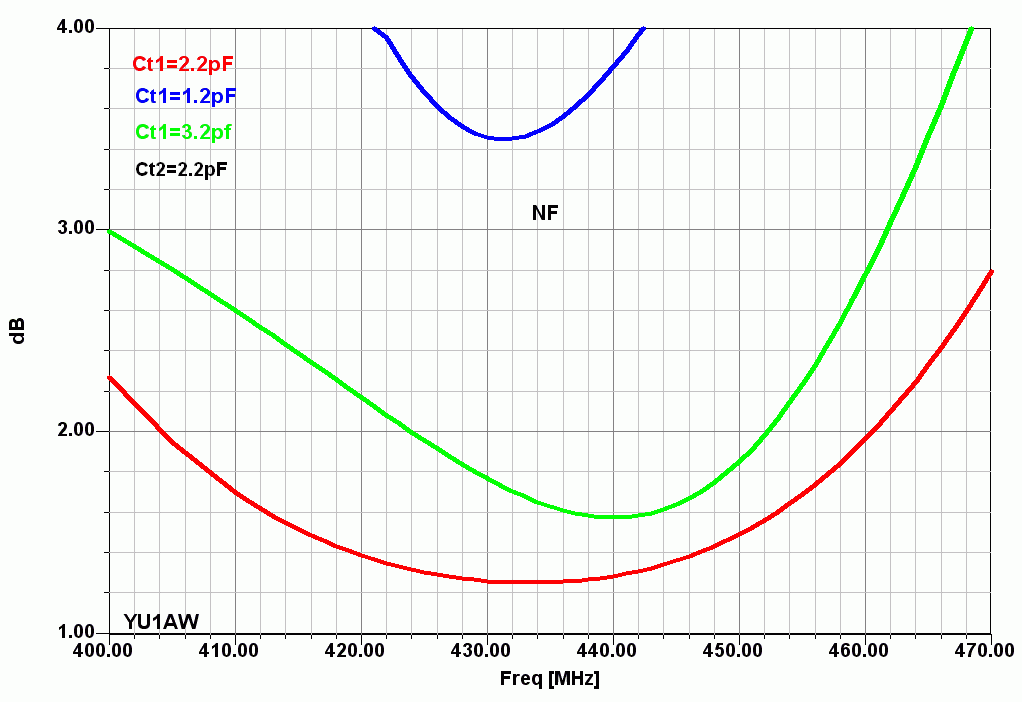

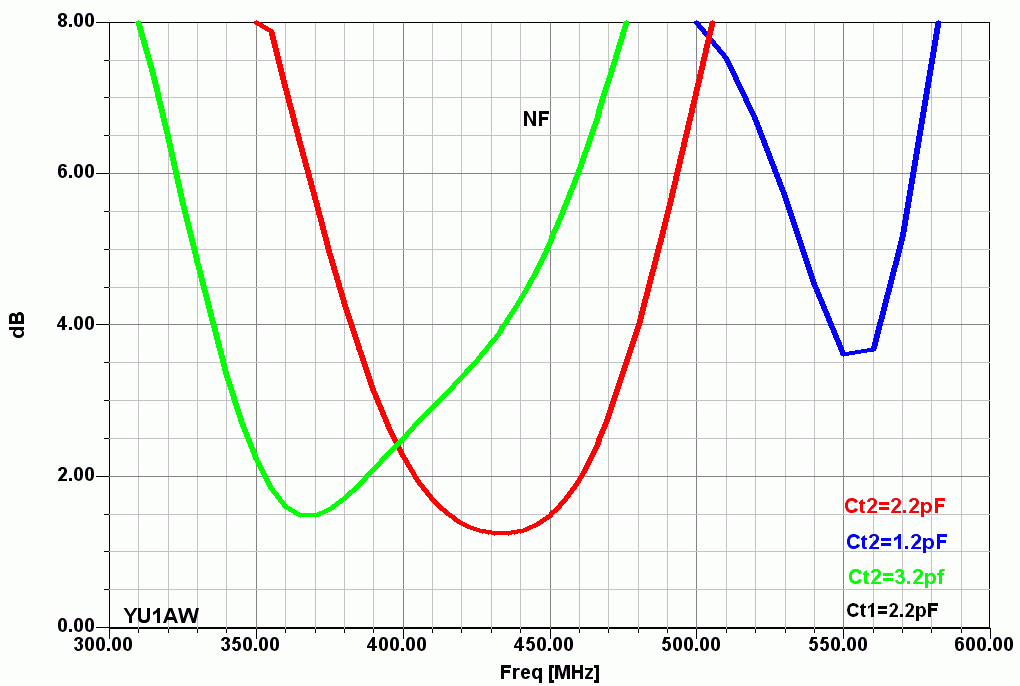

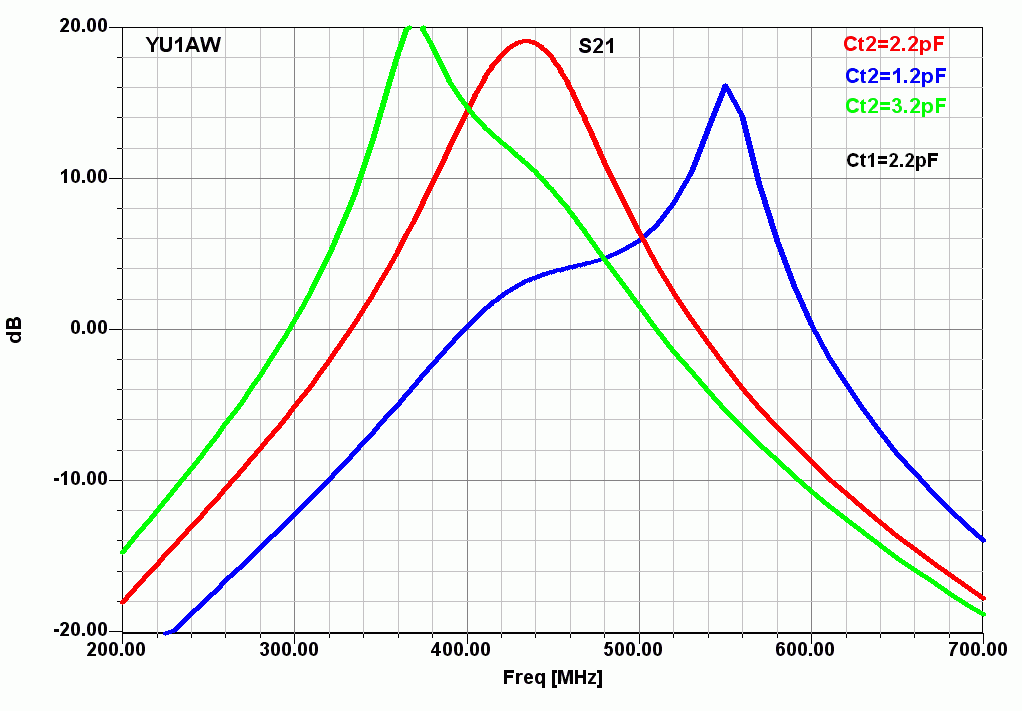

Kao ilustraciju kako podešavanje trimera utiče na parametre pojačavača, napravio sam simulaciju pojačavača za 70cm opseg.

AutoCAD fajlovi u DWG formatu za štampane pločice:

Sve pločice su od dvostranog vitroplasta FR4 ili G10 (Er=4.8) debljine 1.6 mm. Zadnja strana ostavljena je kao masa.

AutoCAD fajlovi u DXF formatu za štampane pločice:

Koji pojačavač je bolji za takmičenja?

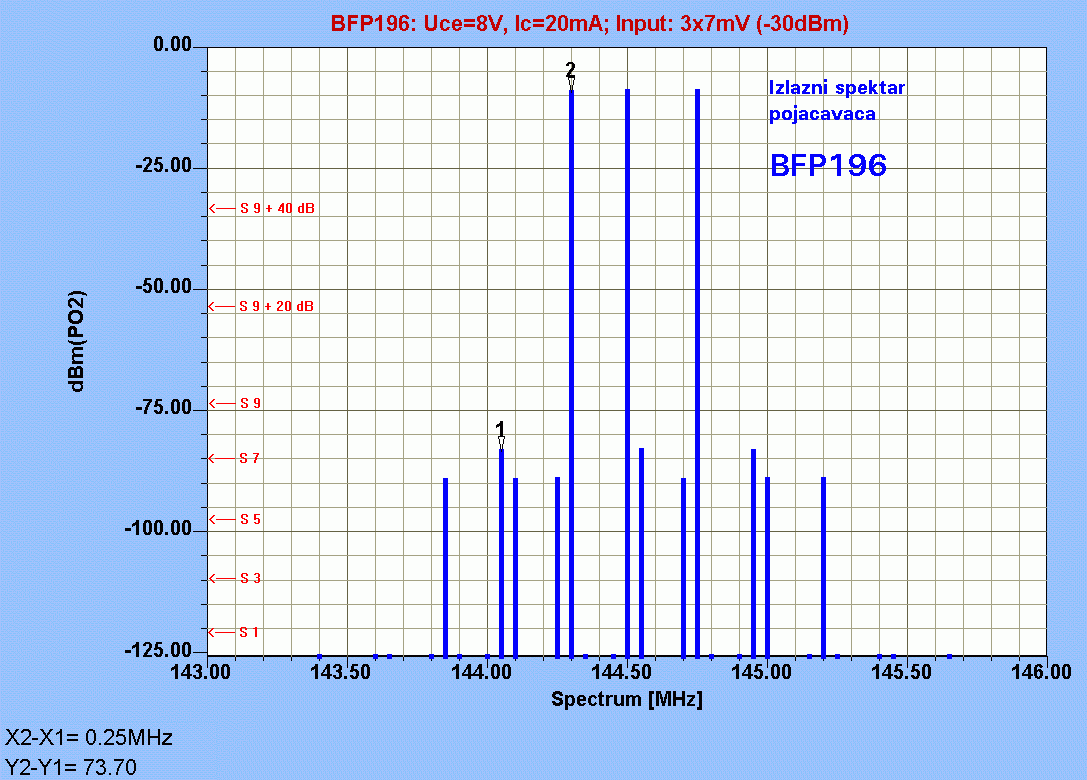

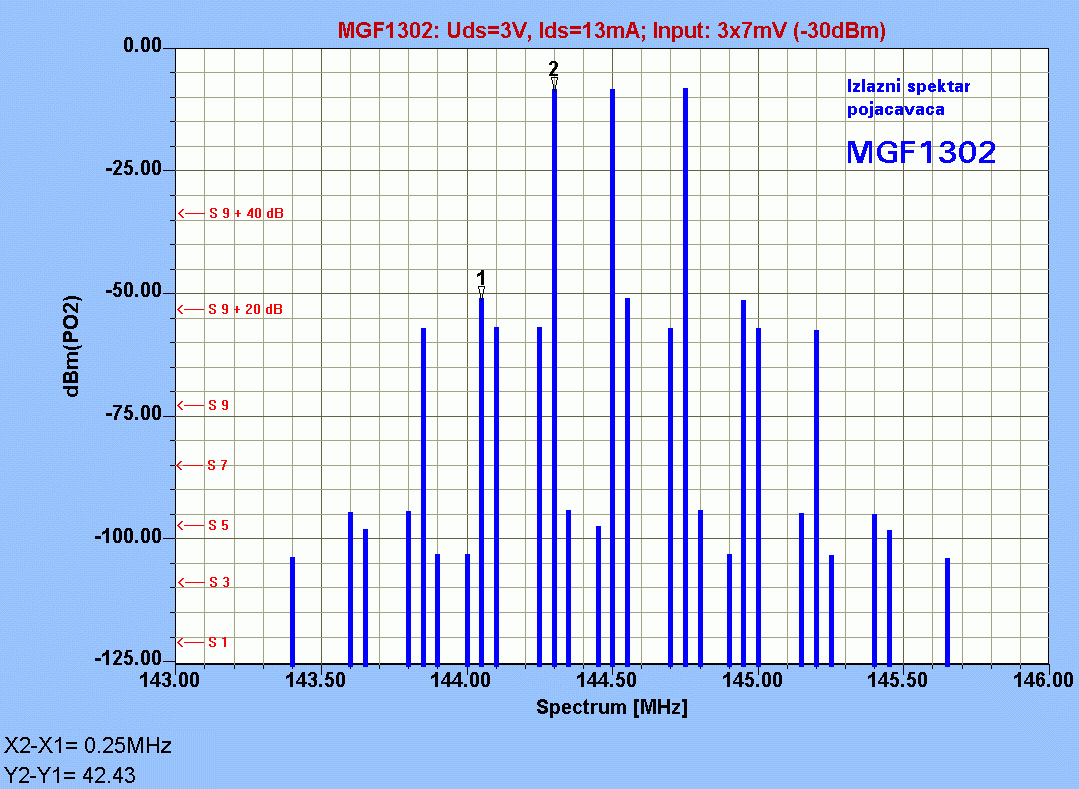

Da bi se proverilo ponašanje pojačavača u takmičenjima izvršene su simulacije na računaru. "Tri jače stanice na 2m opsegu"  simulirane su sa tri signala od po 7.1 mV (-30 dBm) na ulazu pojačavača sa GaAs FET-om MGF1302 i sa bipolarnim tranzistorom BFP196. Izlazni spektar, tj. ono što bi se u praksi dobilo, odnosno čulo, sa idealnim prijemnikom bez sopstvene IMD, u takvim uslovima, pokazali su veliku prednost pojačavača sa BFP196 i dati su na sledećim slikama:

MGF1302 IMD test               BFP196 IMD test
