АНТЕНИ 2.4GHz

Антените са пасивни устройства които излъчват или приемат радиочестотна енергия.Те не създават енергия, те я фокусират в пространството или посока, което нараства сигнала в тази посока.Това се определя като усилване и се измерва в dBi. Антена с усилване 0dBi е тази която излъчва равномерно във всички посоки. Антена с усилване 12dBi има посока в която сигнала  12db по-силен в сравнение с друга посока.
Произвежданите от нас антени са предназначени за използване в 2.4GHz и 5GHz ISM band.

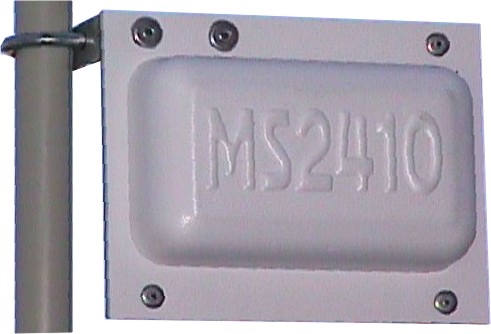

 Панелна Антена 2.4GHz  MS2410
Този тип антени са предназначени за разстояния до няколко километра за линкове тип point-to-point или point-to-multipoint .Предимства са малката цена, малките размери и широкия ъгъл на диаграмата на излъчване.Може да се монтира както за вертикално така и за хоризонтано излъчване.


10 dBi 60-degree
w8
  • Усилване: 10dBi
  • Хоризонтален ъгъл при 3db : 60 degrees
  • Вертикален ъгъл при 3db : 30 degrees
  • Размери: 182x117mm
  • Тегло: 120g
  • Конектор: N(f)  гнездов

    •

    Броя 1-9 10+
    Цена 26лв.  позвъни
 Брошура в PDF-формат

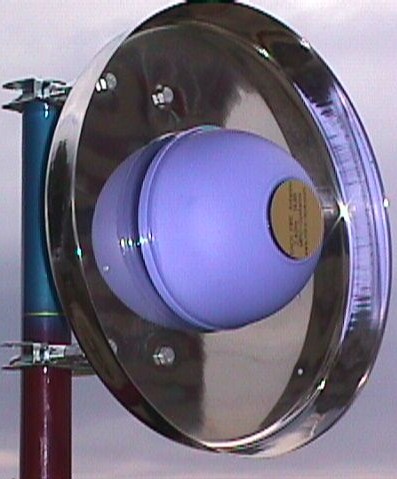

BACK FIRE АНТЕНА 2.4GHz  MS2414

/В момента тази антена не се предлага/

Този тип антени са предназначени за разстояния повече от 5-10км за линкове тип point-to-point или point-to-multipoint .Предимства са малката цена, малките размери и широкия ъгъл на диаграмата на излъчване.Може да се монтира както за вертикално така и за хоризонтано излъчване.  .



14 dBi 26-degree
  • Усилване: 14dBi
  • Хоризонтален ъгъл при 3db : 26 degrees
  • Размери: 285x80mm
  • Тегло: 800g
  • Конектор: N-female

    •

    Броя 1-2 3-9 10+
    Цена -- -- позвъни
     Брошура в PDF-Формат

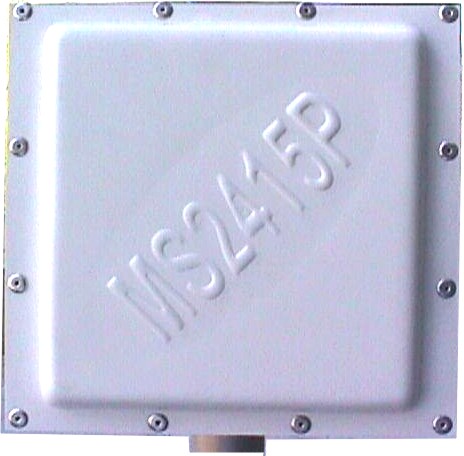

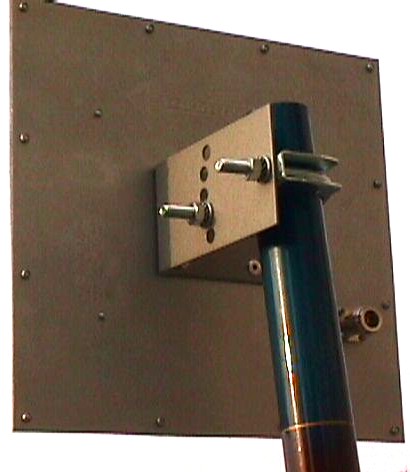

НАСОЧЕНА ПАНЕЛНА АНТЕНА(pach) 2.4GHz  MS2415P

Този тип антени са предназначени за разстояния повече от 5-10км за линкове тип point-to-point или point-to-multipoint .Предимства са малката цена, малките размери и стабилна механична конструкция.Може да се монтира както за вертикално така и за хоризонтано излъчване. Закрепва се със скоба за тръба 1,1/4".Позволява корегиране на вертикалния ъгъл на 5 степени.  .



15 dBi 40-degree

  • Усилване: 15dBi
  • Ъгъл при 3db : 40 degrees
  • Размери: 21x21x12cm
  • Тегло: 1,2kg
  • Конектор: N-female

    •

    Броя 1-3 4-9 10+
    Цена 45лв. 39лв. позвъни
    Днес
    		 45
    		 39
    		 позвъни

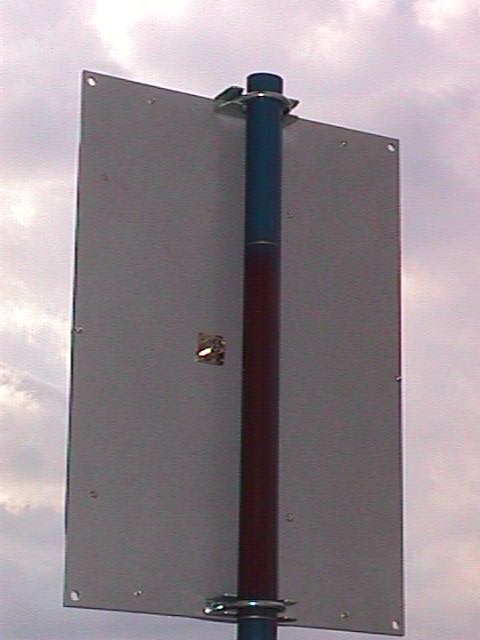

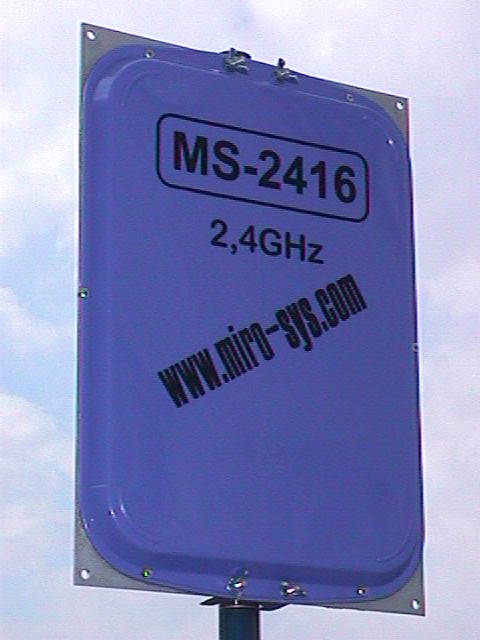

НАСОЧЕНА ПАНЕЛНА АНТЕНА(pach) 2.4GHz  MS2416

/В момента тази антена не се предлага/

Този тип антени са предназначени за разстояния повече от 10-15км за линкове тип point-to-point или point-to-multipoint .Предимства са малката цена, малките размери и стабилна механична конструкция.Може да се монтира както за вертикално така и за хоризонтано излъчване. На снимката е монтирана за хоризонтална поляризация  .



15,5 dBi 20-degree
  • Усилване: 15,5dBi
  • Хоризонтален ъгъл при 3db : 20 degrees
  • Размери: 32x44x3cm
  • Тегло: 2,2kg
  • Конектор: N-female

    •

    Броя 1-2 3-9 10+
    Цена -- -- позвъни
     Брошура в PDF-Формат

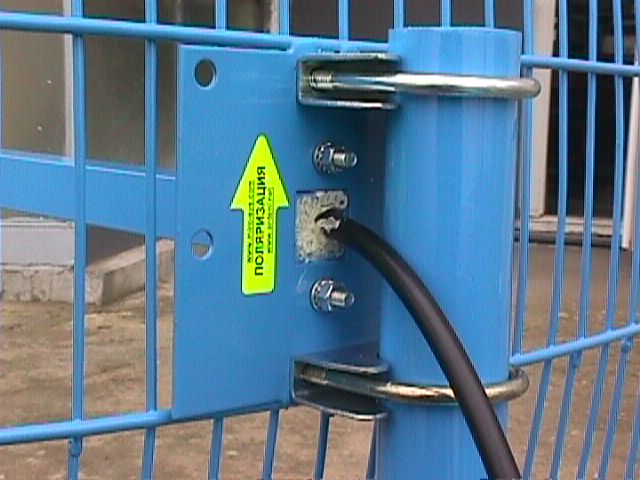

Параболична АНТЕНА с решетъчен рефлектор 2.4GHz MS2419



Параболичната "grid" антена се използва за работа в  point-to-point links или point-to-multipoint. Нейни предимства са добро усилване и добра ветроустойчивост благодарение на решетъчния рефлектор.
Може да се монтира както за вертикална,така и за хоризонтална поляризация. За разлика от предишните антени тази завършва с късо парче кабек 1m с N-конектор ,щифтов.
Закрепването става с две поцинковани скоби за тръба 1 1/2".
Рефлектора има прахово-полимерно покритиие.




19 dBi
2419c
 2419d
  • Усилване: 19dBi
  • Хоризонтален ъгъл при 3db : 12 degrees
  • Вертикален ъгъл при 3db : 13 degrees
  • Размери: 50x45cm
  • Moнтаж метални U-скоби
  • Ветрова устойчивост @ 100mph: 40lbs
  • Weight: 1.2kg
  • Конектор: N-male

    •

    Броя 1-2 3-9 10+
    Цена 89лв. 79лв. позвъни
     Брошура в PDF-формат

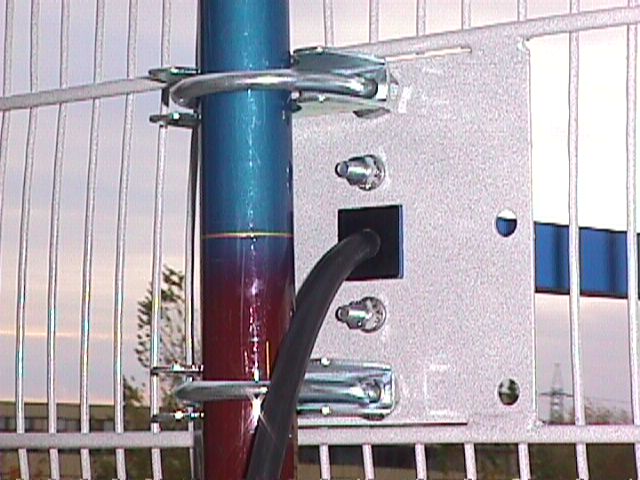

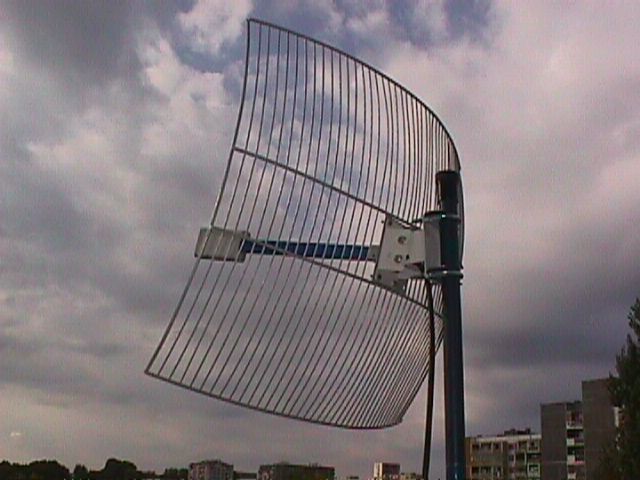

Параболична АНТЕНА с решетъчен рефлектор 2.4GHz MS2424

Параболичната "grid" антена се използва за работа в  point-to-point linksили point-to-multipoint. Нейни предимства са голямо усилване и добра ветроустойчивост благодарение на решетъчния рефлектор.
Може да се монтира както за вертикална,така и за хоризонтална поляризация. Завършва с късо парче кабек 1m с N-конектор ,щифтов.
Закрепването става с две поцинковани скоби за тръба 1 1/2".
Рефлектора има прахово-полимерно покритиие.




24 dBi
  • Усилване: 24dBi
  • Хоризонтален ъгъл при 3db : 8 degrees
  • Вертикален ъгъл при 3db : 9 degrees
  • Размери: 70x76x50cm
  • Moнтаж метални U-скоби
  • Ветрова устойчивост @ 100mph: 40lbs
  • Weight: 3.28kg
  • Конектор: N-male

    •

    Броя 1-2 3-9 10+
    Цена 109лв. 99лв. позвъни
    Днес
    		 99
    		 89
    		 позвъни
     Брошура в PDF-формат

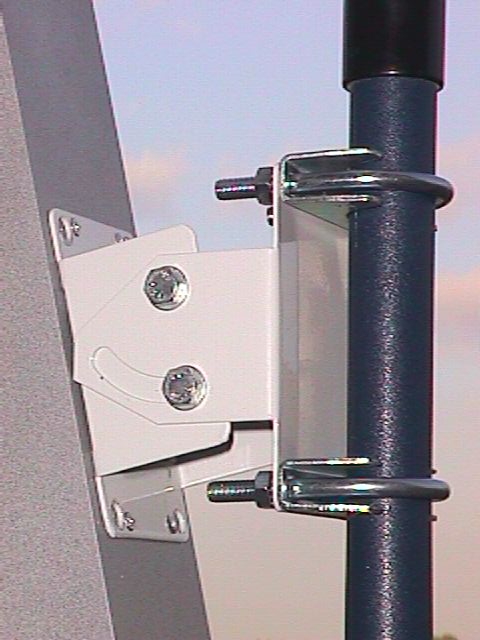

МЕХАНИЗЪМ за корекция на вертикалния ъгъл
Служи за настройка на посоката на антената и по вертикала ако е необходимо. Поръчва се допълнително на цена:19лв.

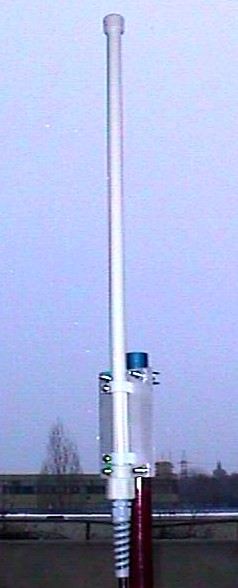

 АНТЕНА С КРЪГОВА диаграма 2.4GHz  MS2406

Този тип антени са предназначени за разстояния повече от 1-2км за линкове тип multi-point .Предимства са малката цена, малките размери и кръгова  диаграмата на излъчване.Монтира се вертикално  .



6 dBi 360-degree
  • Усилване: 6dBi
  • Размери: 632x80mm
  • Закрепване на тръба 1.25"
  • Тегло: 400g
  • Конектор: N-female

    •

    Броя 1-2 3-9 10+
    Цена 69лв.
    		 59лв.
    		 позвъни
    Днес
    		 64
    		 55
    		 Позвъни

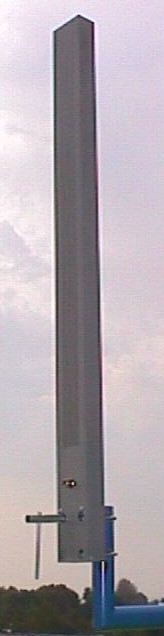

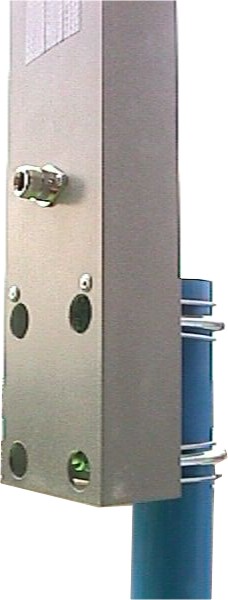

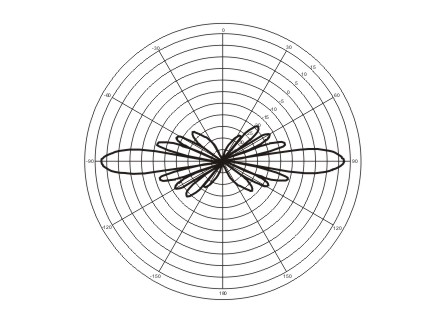

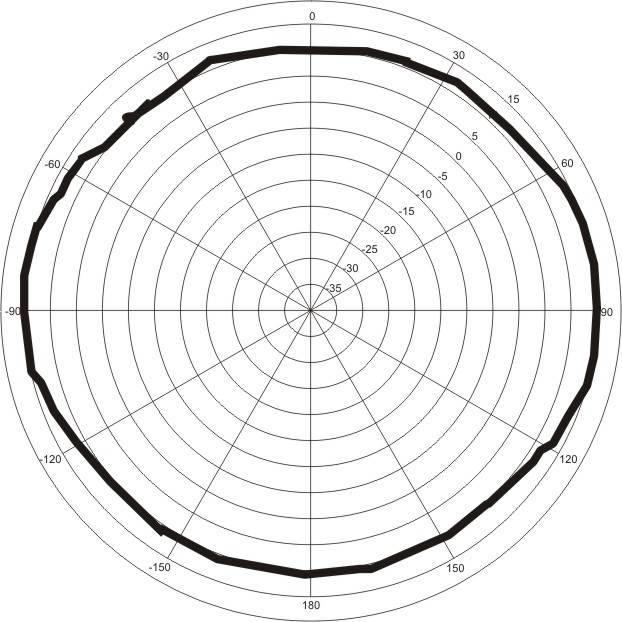

 АНТЕНА С КРЪГОВА диаграма 2.4GHz  MS2412

Aнтената е тип "slot"вълноводно-процепна. Предназначена е за разстояния повече от 3-10км за линкове тип multi-point .Предимства са изцяло метален корпус, кръгова  диаграмата на излъчване, хоризонтална поляризация.Монтира се вертикално  .



12 dBi 360-degree

  • Усилване: 12dBi
  • Размери: 115x9x13cm
  • Закрепване на тръба 1"-1.5"
  • Тегло: 2,2kg
  • Конектор: N-female

    •

    Броя 1-2 3-9 10+
    Цена 219лв.
    		 199лв.
    		 позвъни
    Днес
    		 199
    		 179
    		 Позвъни

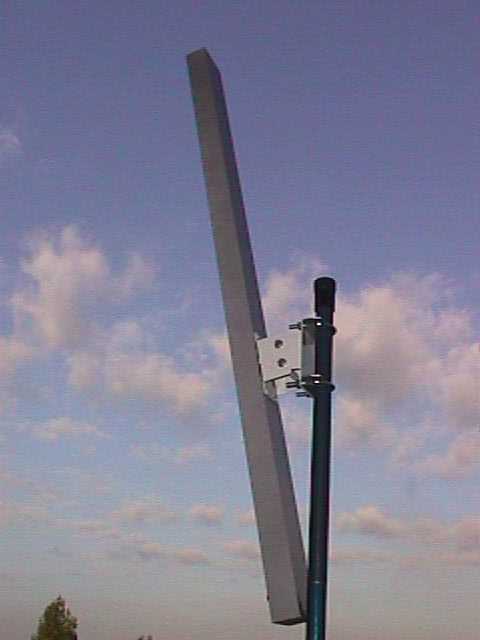

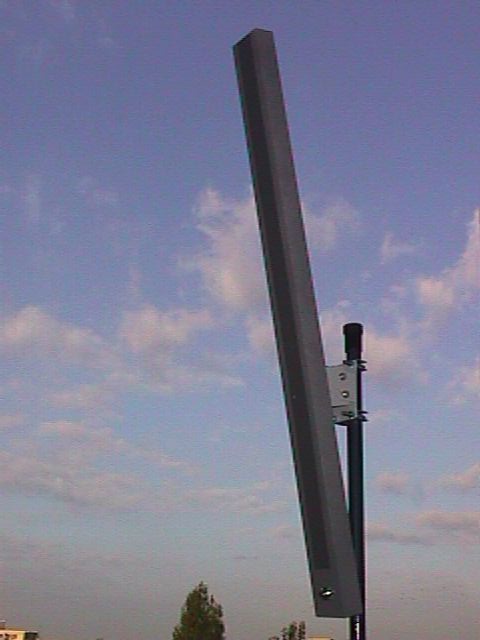

СЕКТОРНА АНТЕНА  2.4GHz  MS2415

Антената е  тип вълноводно-процепна (слот-антена)   предназначена е  за включване към главна сатанция за разстояния повече от 10-15км за линкове тип multipoint. Предимства са широкия ъгъл на излъчване (120-градуса при неравномерност 3dB или 180-градуса при 4dB)  и стабилна механична конструкция, изцяло от метал със закрепващ механизъм с възможност за настройка на вертикалния и хоризонталния ъгъл.Закрепва се на тръба 1,1/2цола. Антената е с хоризонтална поляризация  !



15 dBi 120-degree

  • Усилване: 15dBi
  • Хоризонтален ъгъл при 3db : 120 degrees
  • Размери: 121x9x13cm
  • Тегло: 2,9kg
  • Конектор: N-female

    •

    Броя 1-2 3-9 10+
    Цена 179лв. 169лв. позвъни
    Днес
    		 169
    		 159
    		 позвъни
     Брошура в PDF-Формат

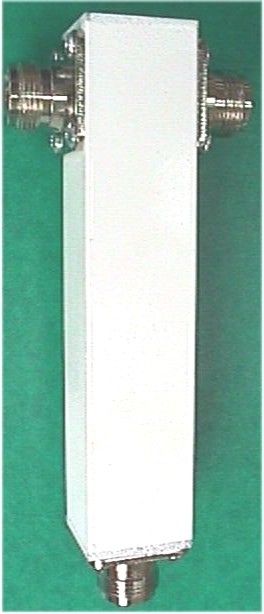

СПЛИТЕР (Splitter/combiner) 2.4GHz

Този тип устройство е предназначено за свързване на две антени към едно приемопредавателно устройство  .



1x50ом към 2x50ом

spliter
  • Габаритни размери: 130х56mm
  • Тегло: 150g
  • Конектори: N-female

    •

    Броя 1-2 3-9 10+
    Цена 53лв. 49лв. позвъни
    Днес
    		 49
    		 48
    		 позвъни




1x50ом към 3x50ом

spliter
  • Габаритни размери: 130х56mm
  • Тегло: 150g
  • Конектори: N-female

    •

    Броя 1-2 3-9 10+
    Цена 63лв. 59лв. позвъни
    Днес
    		 59
    		 58
    		 позвъни




1x50ом към 4x50ом

spliter
  • Габаритни размери: 130х56mm
  • Тегло: 150g
  • Конектори: N-female

    •

    Броя 1-2 3-9 10+
    Цена 73лв. 69лв. позвъни
    Днес
    		 69
    		 68
    		 позвъни

ТИПИЧНИ ДИСТАНЦИИ

Всеки би желал да знае на какво разстояние ще работи избраната от него антена. Това зависи основно от използваната насрещна антена, мощноста на предавателите и чувствителноста на приемниците. Посочената таблица обобщава резултатите при избрана типична мощност на АР 40mW, типична чувствителност на приемника -92db и при условие че няма загуби в коаксиалния кабел. Не забравйте че всеки 6db-загуби в кабела намаляват дистанцията на 50%. Таблицата е валидна при пряка видимост на антените. За да калкулирате всички фактори които влият, можете да използвате: КАЛКУЛАТОР  .


дистанция km MS2406 MS2410 MS2412 MS2415 MS2415p MS2424
MS2406 1,3 2 2,5 3,5 3,5 11
MS2410 2 2,5 3 4 4 14
MS2412 2,5 3 5 7 7 22
MS2415 3,5 4 7 10 10 32
MS2415p 3,5 4 7 10 10 32
MS2424 11 14 22 32 32 100
